使用Perfetto进行Settings中网络热点开启后anr分析的整体流程记录

目录

一.背景

二.Perfetto使用流程

[阶段一：抓取 Perfetto Trace 文件](#阶段一：抓取 Perfetto Trace 文件)

[1. 指令核心解析](#1. 指令核心解析)

[2. 数据源功能详解 (这些是抓取的"维度")](#2. 数据源功能详解 (这些是抓取的“维度”))

[3. 该指令的作用场景](#3. 该指令的作用场景)

[阶段二：导入并认识 Perfetto UI 面板](#阶段二：导入并认识 Perfetto UI 面板)

[1. 致命异常：Duration: (Did not end)](#1. 致命异常：Duration: (Did not end))

[2. 定位到的业务范围](#2. 定位到的业务范围)

[1. 核心异常：CPU 4 被 dnsmasq 进程占满](#1. 核心异常：CPU 4 被 dnsmasq 进程占满)

[2. 线程唤醒关系：system_server 在"垂死挣扎"](#2. 线程唤醒关系：system_server 在“垂死挣扎”)

[3. 渲染线程 (RenderThread) 的反常表现](#3. 渲染线程 (RenderThread) 的反常表现)

综合诊断结果：

三.结合日志排查

[1. 核心含义：dnsmasq 疯了（CPU 占用接近 100%）](#1. 核心含义：dnsmasq 疯了（CPU 占用接近 100%）)

[2. 为什么会导致 Settings ANR？](#2. 为什么会导致 Settings ANR？)

[3. dnsmasq 是干什么的？](#3. dnsmasq 是干什么的？)

[TetherOffload HAL 与 dnsmasq](#TetherOffload HAL 与 dnsmasq)

[1. 技术背景：为什么需要 TetherOffload？](#1. 技术背景：为什么需要 TetherOffload？)

[2. TetherOffload 的作用](#2. TetherOffload 的作用)

[3. 两者的具体协作与区别](#3. 两者的具体协作与区别)

协作流程：

[4. 总结：它们是互补的](#4. 总结：它们是互补的)

[四.修复TetherOffload 相关内容后](#四.修复TetherOffload 相关内容后)

---

一.背景

测试提了一个问题，Settings中打开热点后直接卡死然后anr，之前我一般都是通过日志和AndroidStudio Profile进行分析的，需要看我之前分析流程的可以参考如下资料：

https://blog.csdn.net/gongjdde/article/details/134859886

本次使用Perfetto结合日志进行排查

二.Perfetto使用流程

阶段一：抓取 Perfetto Trace 文件

抓取数据主要有两种方式，对于排查系统层面的服务死锁和底层阻塞，强烈推荐使用命令行方式，因为你可以精确配置需要监控的数据源。

1. 命令行方式（推荐） 通过 adb 连接你的测试设备，在终端输入以下命令。这个命令会抓取 CPU 调度、系统调用、Binder 通信以及核心系统服务的状态。

adb shell perfetto -o /data/misc/perfetto-traces/trace_file.perfetto-trace -t 15s sched freqs idle am wm gfx view binder_driver hal dalvik res

-t 15s 表示持续抓取 15 秒。你可以先敲下回车开始录制，然后在手机上迅速复现那个"打开网络设置导致卡顿"的操作。

以下是对该指令各部分的详细拆解：

1. 指令核心解析

• adb shell: 通过 ADB 在 Android 设备内部执行命令。
• perfetto: 调用系统中的性能跟踪程序。
• -o /data/misc/perfetto-traces/trace_file.perfetto-trace :
  • 指定输出文件的存储路径。
  • 路径通常位于 /data/misc/perfetto-traces/，因为该目录具有合适的读写权限，抓取完毕后可以用 adb pull 将文件传回电脑进行分析。
• -t 15s: 指定跟踪时长为 15 秒。执行后，系统会立即开始记录，15 秒后自动停止并保存文件。
• [数据源列表] : 紧跟在末尾的参数（sched freqs idle am wm gfx view binder_driver hal dalvik res）是数据源（Data Sources），用于指定需要记录哪些内核和应用层的事件。

---

2. 数据源功能详解 (这些是抓取的"维度")

这些参数决定了 Trace 文件中包含哪些信息：

• sched : 调度器事件。记录 CPU 线程的调度信息（Task 切换、唤醒、休眠）。这是分析"卡顿"最核心的数据。
• freqs : 频率信息。记录 CPU 频率（CPU Freq）的变化。用于分析是否存在 CPU 降频导致性能不足。
• idle : 空闲状态。记录 CPU 进入 Idle 状态的时间点，分析功耗问题。
• am (Activity Manager): 记录 Android 系统的 Activity 启动、生命周期事件。
• wm (Window Manager): 记录窗口管理器的相关事件，比如窗口的显示、隐藏、Layer 的刷新。
• gfx (Graphics) : 图形相关。记录 SurfaceFlinger、Vsync、渲染帧等关键信息，分析掉帧（Jank）必备。
• view : View 系统事件。记录 Android UI 控件的 Measure、Layout、Draw 流程。
• binder_driver : Binder 驱动事件。记录进程间通信（IPC）的详细耗时，分析是哪个服务调用导致了阻塞。
• hal : HAL 层事件。记录硬件抽象层（如 Camera、传感器、音频 HAL）的调用，分析硬件驱动层的延迟。
• dalvik : 虚拟机事件。记录 GC（垃圾回收）、JIT 编译等事件。
• res : 资源加载。记录一些资源加载、系统属性的变化。

---

3. 该指令的作用场景

这个指令通常用于排查性能卡顿（Jank/Lag）或功耗异常。

• 场景 1：分析 UI 卡顿
  • 通过 gfx 和 view 可以看到 UI 刷新是否掉帧。
  • 通过 sched 和 binder_driver 可以分析是否因为某个线程一直抢占 CPU 或被某个 Binder 调用阻塞导致界面无法及时响应。
• 场景 2：分析应用启动慢
  • 通过 am 和 wm 可以看到 Activity 启动的完整过程，配合 binder_driver 找出在哪个通信环节耗时过长。
• 场景 3：分析功耗或发热
  • 通过 freqs 和 idle 结合 sched，查看 CPU 是否一直保持高频，或者频繁进行不必要的线程唤醒。

完成后，将生成的 Trace 文件 pull 到电脑上：

adb pull /data/misc/perfetto-traces/trace_file.perfetto-trace .

阶段二：导入并认识 Perfetto UI 面板

拿到 Trace 文件后，我们需要使用 Google 提供的网页端工具来可视化分析。

1. 打开网页加载数据 在浏览器（推荐 Chrome 或 Edge）中打开官方分析工具：ui.perfetto.dev 将刚才导出的 .perfetto-trace 文件直接拖拽进网页中央。

2. 核心操作快捷键（必记） Perfetto 的界面信息量极其庞大，单纯依靠鼠标拖拽效率很低，熟练使用以下快捷键是必备技能：

• W / S：放大 / 缩小时间轴（Zoom In / Out）。这在精确定位毫秒级耗时时非常有用。

• A / D：向左 / 向右平移时间轴。

• M：高亮选中一段区域。鼠标框选一段时间后按 M，可以固定高亮，用于查看这段时间内的系统整体负载。

如下是将trace文件导入到网页后的界面

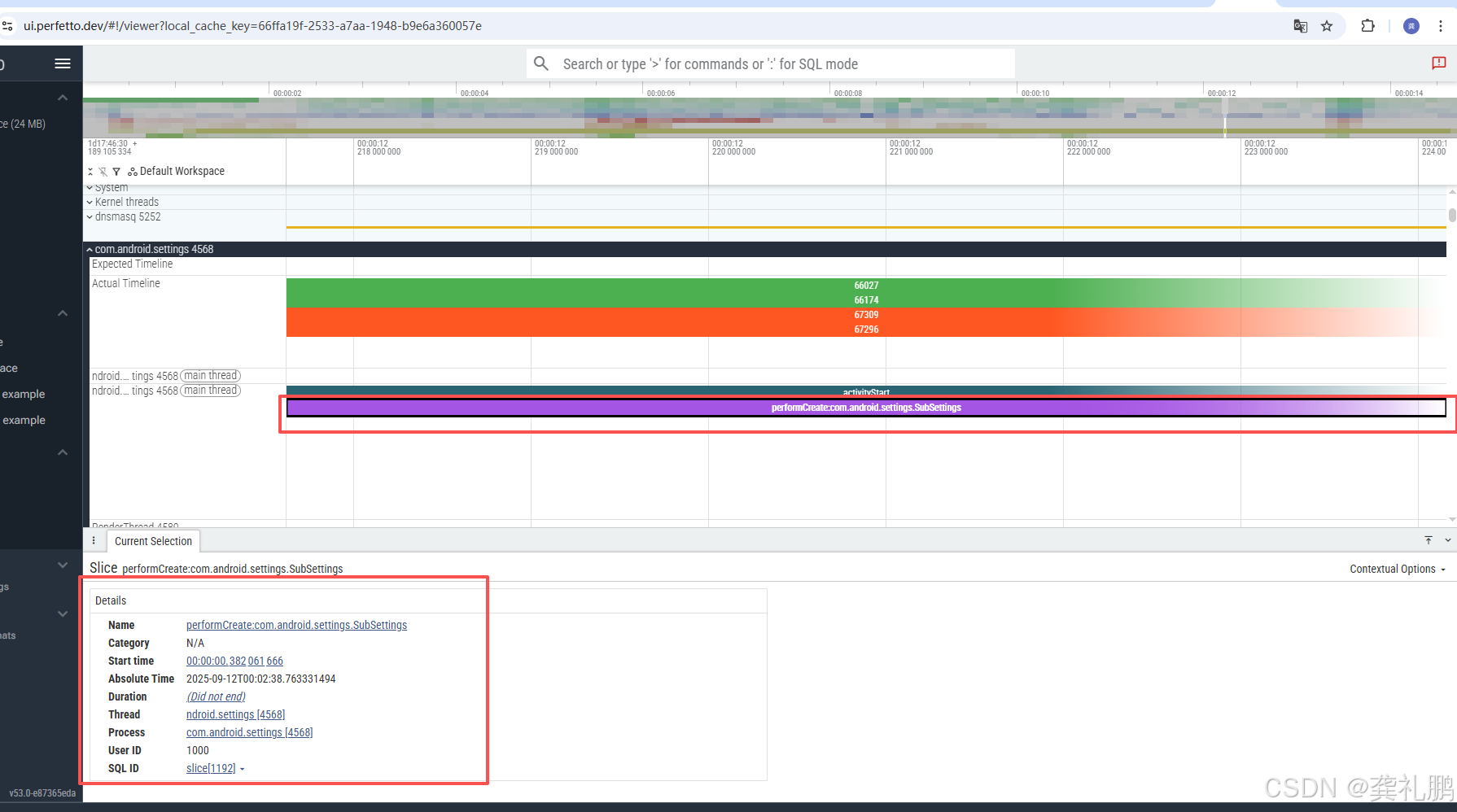

1. 致命异常：Duration: (Did not end)

这是最核心的发现。

• 含义 ：performCreate 这个方法一直没有执行完。

• 分析 ：在 Perfetto 录制的这段时间里（甚至直到录制结束），主线程都卡在这个方法内部。按照 Android 机制，主线程被阻塞超过 5 秒就会触发 ANR。你这里的阻塞长度已经贯穿了整个 Trace 视图，说明主线程彻底"死"在了 SubSettings 的创建过程中。

2. 定位到的业务范围

• Name : performCreate:com.android.settings.SubSettings

• 分析 ：这说明点击设置项（大概率是网络相关的二级菜单）后，系统尝试初始化 SubSettings 页面。所有该页面的 Fragment 初始化、onCreate 生命周期逻辑、以及各种 Preference 状态的获取都在这个方法里同步执行。

然后我们继续看上面有没有什么异常

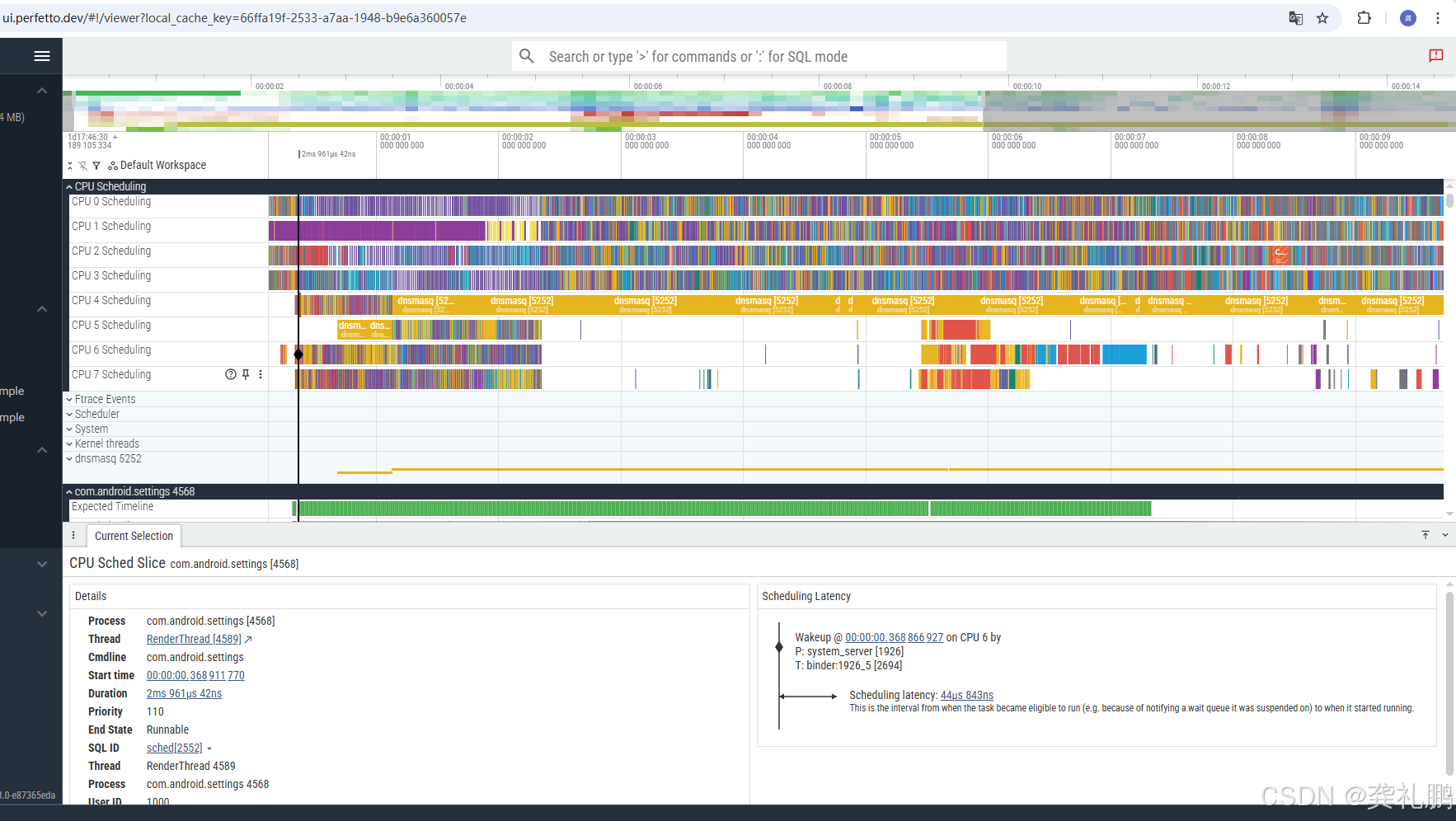

1. 核心异常：CPU 4 被 dnsmasq 进程占满

在第二张图的 CPU 4 Scheduling 轨道上，你可以看到大段的橙黄色块 ，上面标注着进程名为 dnsmasq [5252]。

• 现象 ：dnsmasq 在 CPU 4 上几乎是持续运行的，这意味着它在进行高强度的任务。

• 关联性 ：dnsmasq 通常与 热点（Tethering）和 DNS 转发 相关。结合你之前日志里提到的 tetheroffload 报错，这说明在你打开设置页面的那一刻，热点相关的网络后台进程正在发生严重的异常（可能是死循环或大量的网络包处理）。

2. 线程唤醒关系：system_server 在"垂死挣扎"

查看右下角的 Scheduling Latency 面板：

• Wakeup 信息显示：RenderThread 4589 是被 system_server [1926] 里的 binder:1926_5 唤醒的。

• 分析 ：这证实了 system_server 一直在试图与 Settings 进程通信。但由于 dnsmasq 占用了大量资源，或者 dnsmasq 阻塞了某种系统级的网络锁（Mutex），导致通信效率极低。

3. 渲染线程 (RenderThread) 的反常表现

• 现象 ：第一张图显示 main thread 卡死在 performCreate（紫色长条），但下方的 RenderThread 却有密集的绿条和 prepareAndDraw。

• 解释 ：这说明 Settings 的 UI 逻辑层（主线程）已经彻底瘫痪了，但渲染层（RenderThread）还在尝试刷新画面（比如显示一个进度条或者处理上一次的绘制请求）。这种"主线程死锁，渲染线程还在跑"的现象是典型的 同步逻辑阻塞。

---

综合诊断结果：

这是一个由网络子系统（dnsmasq/Tethering）引起的系统级阻塞导致的 ANR。

1. 根源 ：dnsmasq 进程异常，占用了核心 CPU 资源。

2. 连锁反应 ：当你进入 SubSettings（网络设置页面）时，主线程发起了一个同步请求去获取热点或网络配置。

3. 死锁 ：由于 dnsmasq 处于异常状态，或者它持有了某个底层的硬件访问锁，导致 Settings 发出的请求永远得不到回应。

4. 结果 ：主线程在 performCreate 阶段永久等待，5 秒后触发 ANR。

上述是整个Perfetto的排查流程，它排查出可能是**网络子系统（dnsmasq/Tethering）引起的系统级阻塞导致的 ANR。**然后我们继续结合日志进行后续排查

三.结合日志排查

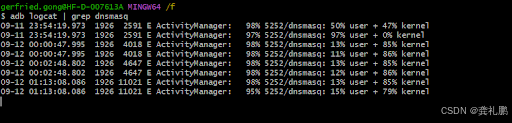

首先抓取 dnsmasq 日志 ： 执行 adb logcat | grep dnsmasq，看看有没有 timeout 或 failed to bind 之类的报错。

这几行日志是 ANR（应用无响应）调查的"冒烟证据" 。它解释了为什么你的 Settings 进程会卡死：系统资源被耗尽了。

具体分析如下：

1. 核心含义：dnsmasq 疯了（CPU 占用接近 100%）

日志显示 dnsmasq（进程号 5252）持续占用了 95% - 98% 的 CPU 资源。

• User (用户态) vs Kernel (内核态)：

  • 在 00:00:47 之后的记录中，dnsmasq 的 Kernel 占用高达 85% 左右。

  • 这说明 ：dnsmasq 并不是在做复杂的计算，而是陷入了某种严重的内核级阻塞或死循环。它可能在不停地尝试读写一个损坏的网卡接口、处理海量的恶意网络包，或者在不停地申请/释放内核锁。

2. 为什么会导致 Settings ANR？

结合你之前的 Perfetto 图表，逻辑链条现在闭合了：

1. 抢占资源 ：dnsmasq 几乎吃光了 CPU 资源（尤其是你截图里看到的 CPU 4）。

2. Binder 响应超时 ：当你在 Settings 里打开网络设置时，主线程需要通过 Binder 去问 system_server 现在的网络状态。由于 CPU 被 dnsmasq 占满，加上可能存在的内核锁竞争，这个 Binder 请求发不出去或者回不来。

3. 主线程挂起 ：主线程在 performCreate 阶段等不到数据，直接卡死。

3. dnsmasq 是干什么的？

在 Android 中，dnsmasq 主要负责：

• 热点（Tethering）：为连接到你手机热点的设备分配 IP 地址（DHCP）和解析域名（DNS）。

• 如果你当时开启了热点，或者有设备正在频繁尝试连接你的热点，可能触发了它的 Bug。

然后我们看下logcat中关键的日志，如下日志是一直反复出现：

2025-09-10 14:20:31.719  3214-3251  HidlServiceManagement   com.android.networkstack.process     W  Waited one second for android.hardware.tetheroffload.config@1.0::IOffloadConfig/default
2025-09-10 14:20:31.719   692-692   hwservicemanager        hwservicemanager                     I  Since android.hardware.tetheroffload.config@1.0::IOffloadConfig/default is not registered, trying to start it as a lazy HAL (if it's not configured to be a lazy HAL, it may be stuck starting or still starting).
2025-09-10 14:20:31.720  3214-3251  HidlServiceManagement   com.android.networkstack.process     I  getService: Trying again for android.hardware.tetheroffload.config@1.0::IOffloadConfig/default...
2025-09-10 14:20:31.720  1929-6233  system_server           system_server                        I  libdebuggerd_client: started dumping process 1529
2025-09-10 14:20:31.721   692-6363  libc                    hwservicemanager                     W  Unable to set property "ctl.interface_start" to "android.hardware.tetheroffload.config@1.0::IOffloadConfig/default": error code: 0x20
2025-09-10 14:20:31.722   692-6363  hwservicemanager        hwservicemanager                     I  Tried to start android.hardware.tetheroffload.config@1.0::IOffloadConfig/default as a lazy service, but was unable to. Usually this happens when a service is not installed, but if the service is intended to be used as a lazy service, then it may be configured incorrectly.

日志中提到 android.hardware.tetheroffload.config 服务启动失败，虽不一定是直接原因，但这类驱动或 HAL 层的异常往往会导致 system_server 挂起，进而引发连锁反应导致应用 ANR。

然后我们找一下TetherOffload HAL 与 dnsmasq 的关系

TetherOffload HAL 与 dnsmasq

1. 技术背景：为什么需要 TetherOffload？

在传统的 Android 热点共享模式下，数据包的转发路径是： 客户端 -> 手机 Wi-Fi 网卡 -> 内核网络协议栈 -> 用户空间的 dnsmasq/netd -> 内核协议栈 -> 移动网络 (LTE/5G)

• 问题所在 ：数据包需要在"内核态"和"用户态"之间来回切换（Context Switching）。如果手机开启热点且连接设备较多，CPU 需要处理大量中断和数据拷贝，导致耗电增加、发热严重、带宽受限。

2. TetherOffload 的作用

TetherOffload（全称 Tethering Offload HAL）旨在将这些繁重的"数据转发"任务从 CPU 卸载到 硬件（如基带芯片、网络加速引擎或专门的 SoC 卸载模块） 上处理。

• 它的核心逻辑：只要连接状态和路由规则稳定，后续的数据包就不再经过用户空间的软件栈，直接由硬件电路在 Wi-Fi 网卡和蜂窝数据网卡之间进行"物理转发"。

3. 两者的具体协作与区别

特性	dnsmasq	TetherOffload HAL
定位	控制平面 (Control Plane)	数据平面 (Data Plane)
职责	负责 DHCP 分配、DNS 缓存、路由表维护	负责实际的数据报文转发、NAT 映射
运行层级	用户空间 (User Space)	内核空间 (Kernel) + 硬件驱动
存在意义	告诉网络"谁是谁，去哪儿"	告诉硬件"怎么飞速传输数据"

协作流程：

1. 启动阶段 ：dnsmasq（或 Android 现在的 netd 方案）首先运行，处理 DHCP 请求，为连接的设备分配 IP，并设置防火墙规则（iptables/nftables）。
2. 配置阶段 ：Android 系统将这些连接信息和转发规则通过 TetherOffload HAL 下发给底层的硬件驱动。
3. 运行阶段 ：一旦连接稳定，TetherOffload 激活。此时，绝大部分数据流绕过用户空间的 dnsmasq，由硬件直接处理；只有极少数控制指令或不符合卸载规则的流量，才会回退到软件栈处理。

4. 总结：它们是互补的

• dnsmasq 是"大脑"：负责处理逻辑复杂但频率不高的网络控制任务（比如刚连上热点时 IP 怎么发、域名怎么解析）。
• TetherOffload 是"肌肉"：负责处理极其枯燥、耗费资源的纯数据流转发任务。

简而言之： 在现代 Android 系统中，TetherOffload 极大地降低了对 dnsmasq 处理高并发数据流的依赖。 现在的 Android 倾向于让 dnsmasq 只负责轻量级的 IP 分配，而将沉重的流量处理交给 TetherOffload 以提升系统性能。如果你的设备关闭了 TetherOffload（例如在某些深度定制的系统或极客修改环境下），你会明显感觉到热点速度下降且手机发热加剧，因为所有的流量压力都回到了 CPU 和软件进程上。

可以看出来TetherOffload异常可能就会导致dnsmasq异常

四.修复TetherOffload相关内容后

由于TetherOffload这块是hal层逻辑，所以是其他同事修复的，然后我们就看修复后的变化，有没有解决问题

首先点击界面没有anr看了，然后我们看看Perfetto界面的变化

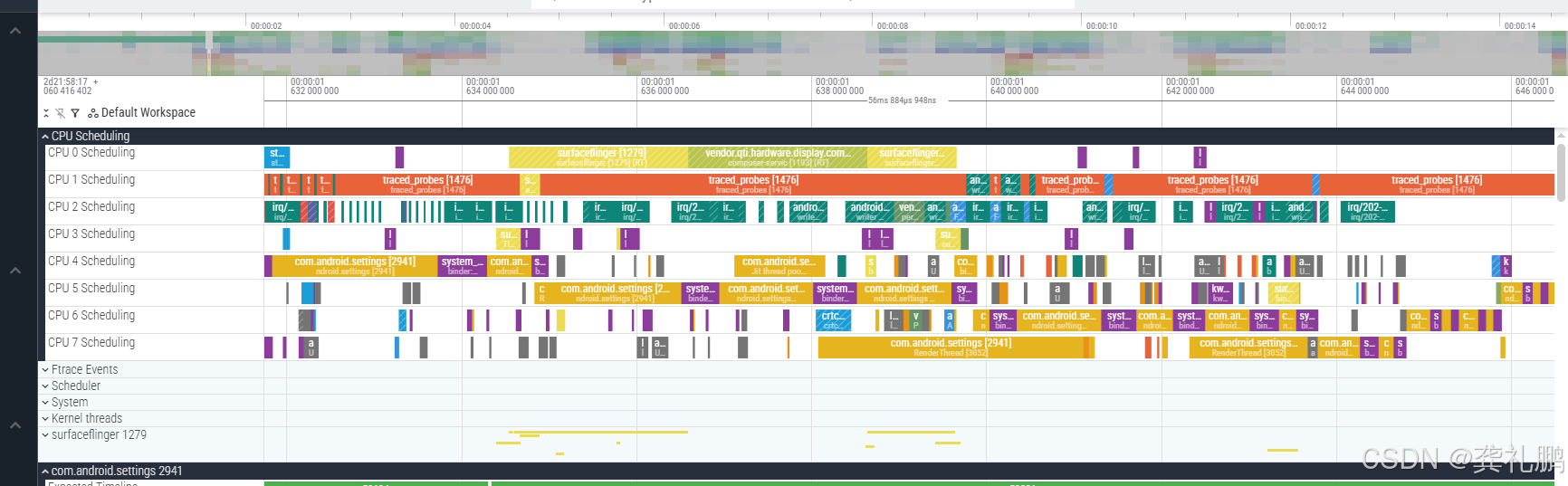

如下是修复后的Perfetto界面

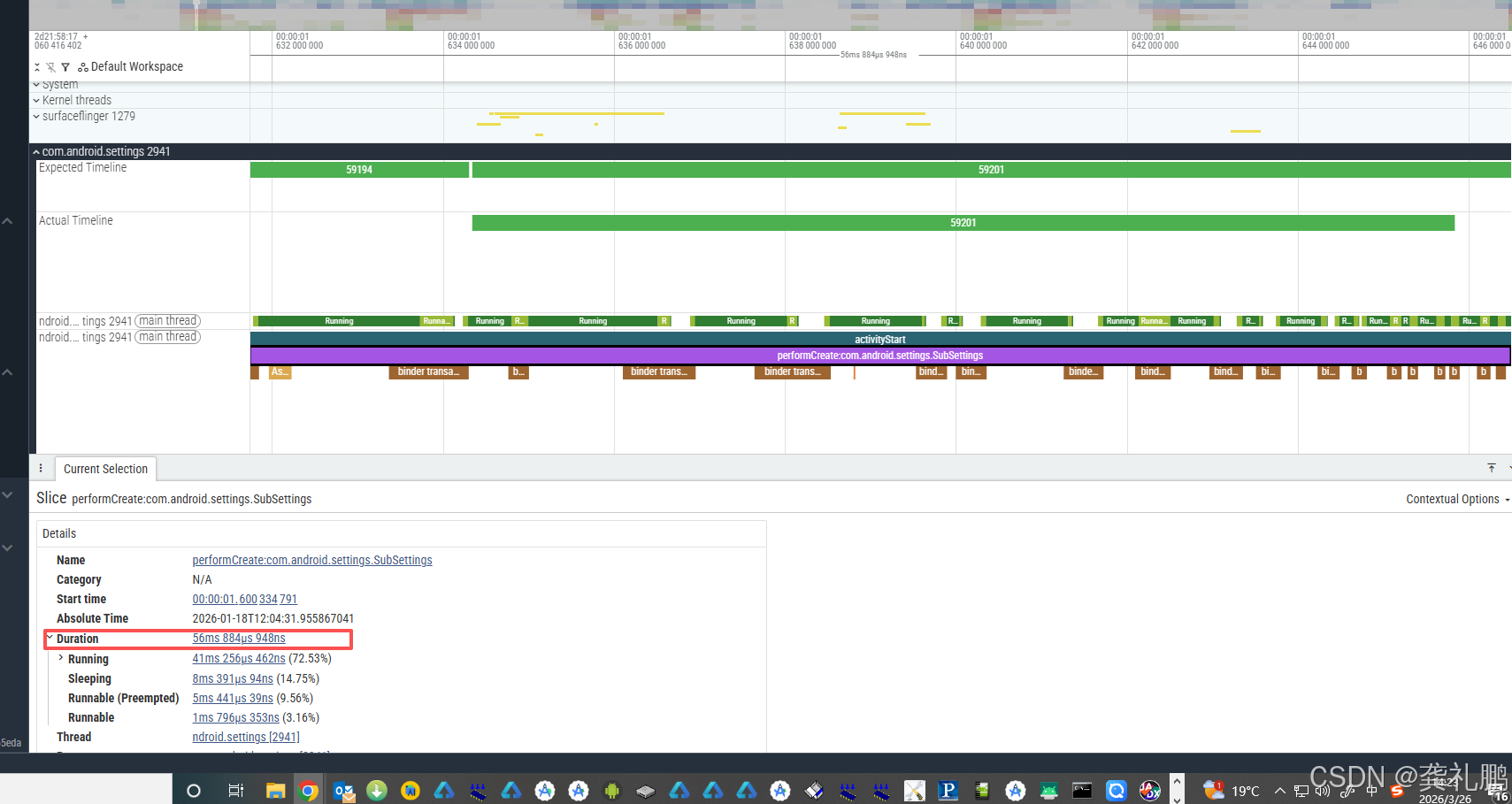

可以看出来Settings的performCreate:com.android.settings.SubSettings耗时56ms，时间大大缩短了，不会导致anr

然后继续看

可以看出来几乎没有dnsmasq 进程占用cpu了，所以综合分析是TetherOffload 异常导致dnsmasq 进程一直在疯狂吃cpu，导致Settings没法响应了
