如何画基础柱图，可以参考之前一篇文章：
https://blog.csdn.net/xy345382605/article/details/159121644?fromshare=blogdetail&sharetype=blogdetail&sharerId=159121644&sharerefer=PC&sharesource=xy345382605&sharefrom=from_link
技巧：鼠标悬停显示详情
核心需求：鼠标移入在某柱体时，该柱体显示「类 别 + 数量 」详情卡片，增强数据传递效率。
设置这一交互效果，能让用户在浏览柱状图时，通过鼠标悬停获取更详细的数据信息，增强对数据的理解。首先，在画布上选中代表柱体的矩形元件，在右侧交互面板中，点击 "新建交互"，选择 "鼠标悬停时" 事件 。在弹出的动作设置窗口中，添加 "显示 / 隐藏" 动作，目标是一个事先准备好的用于显示详细数据的元件，比如文本标签或动态面板。先介绍使用文本标签实现（下一篇文章介绍用动态面板），需提前设置好标签的样式和初始隐藏状态 。
实现步骤

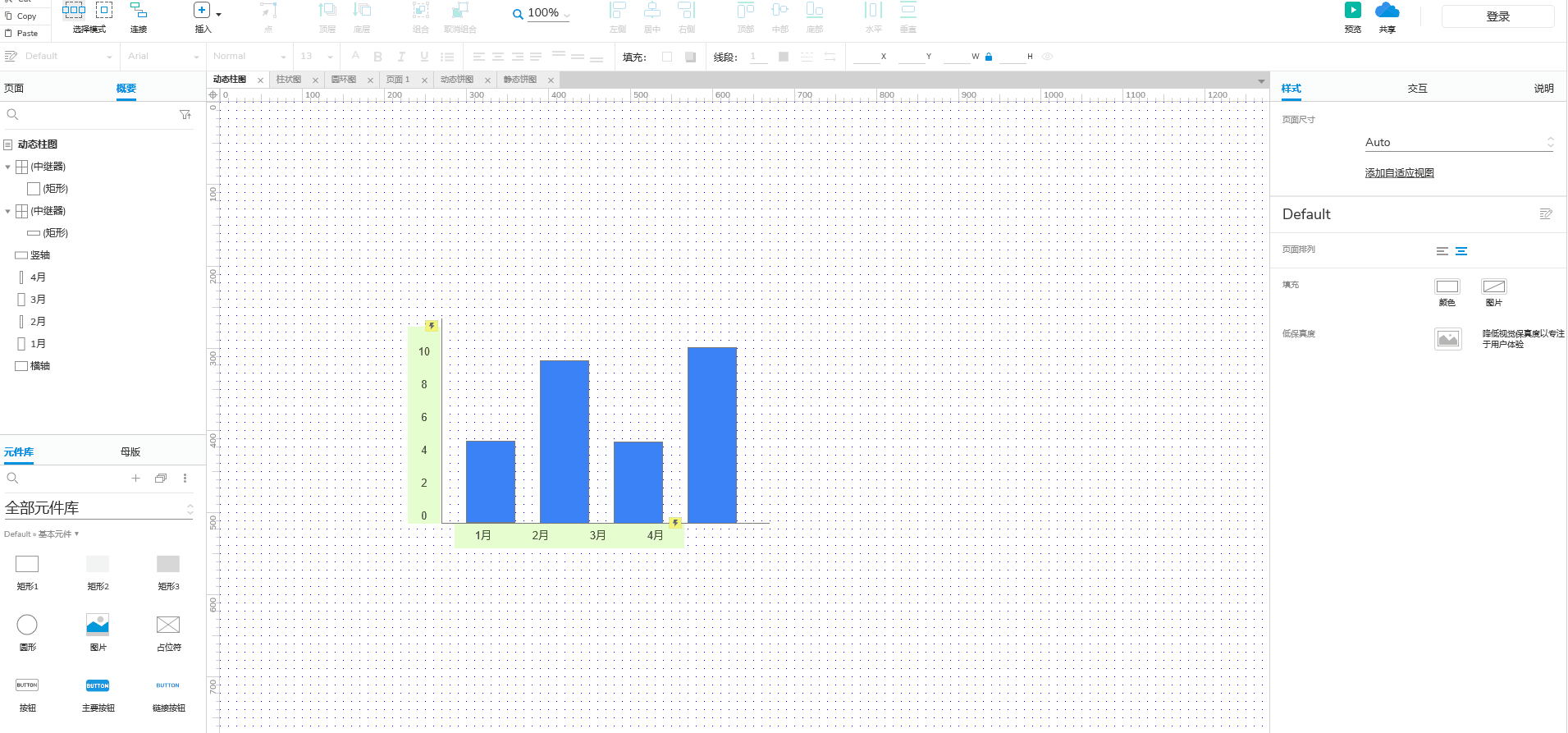

第一步：柱图组合
这一步的作用，防止柱体错位（个人习惯）

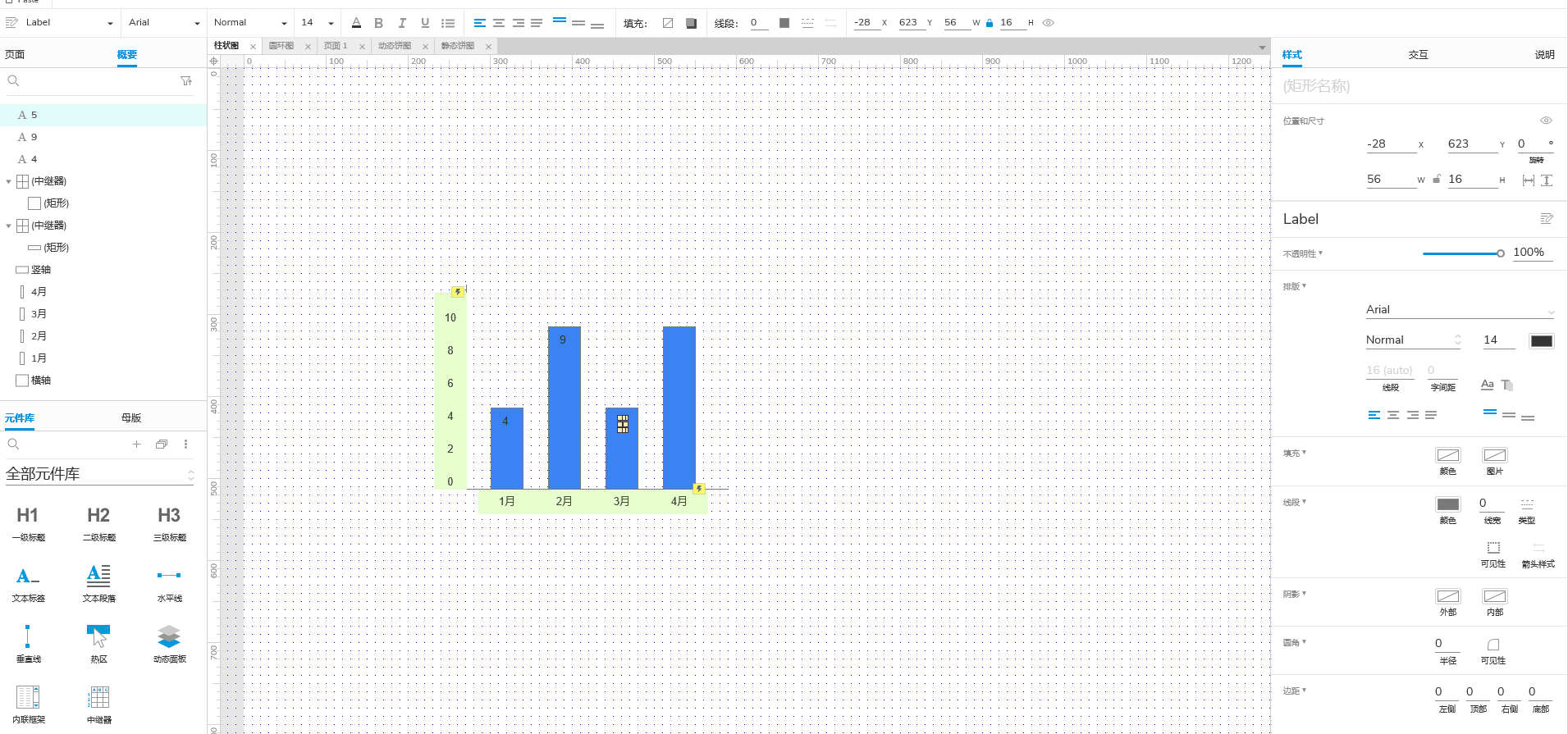

第二步：标签准备
准备好文本标签，放到相应的位置，并右键设置为隐藏。
第三步：添加交互
（1）为每一个柱体添加热区，控制好热区的高度和宽度，同时命名好每一个热区的名字，便于后续的区分。
（2）热区置顶，不置顶预览的时候可能不起效果。
（3）热区添加动作（鼠标移入时，显示文本标签；鼠标移出时，隐藏文本标签）。

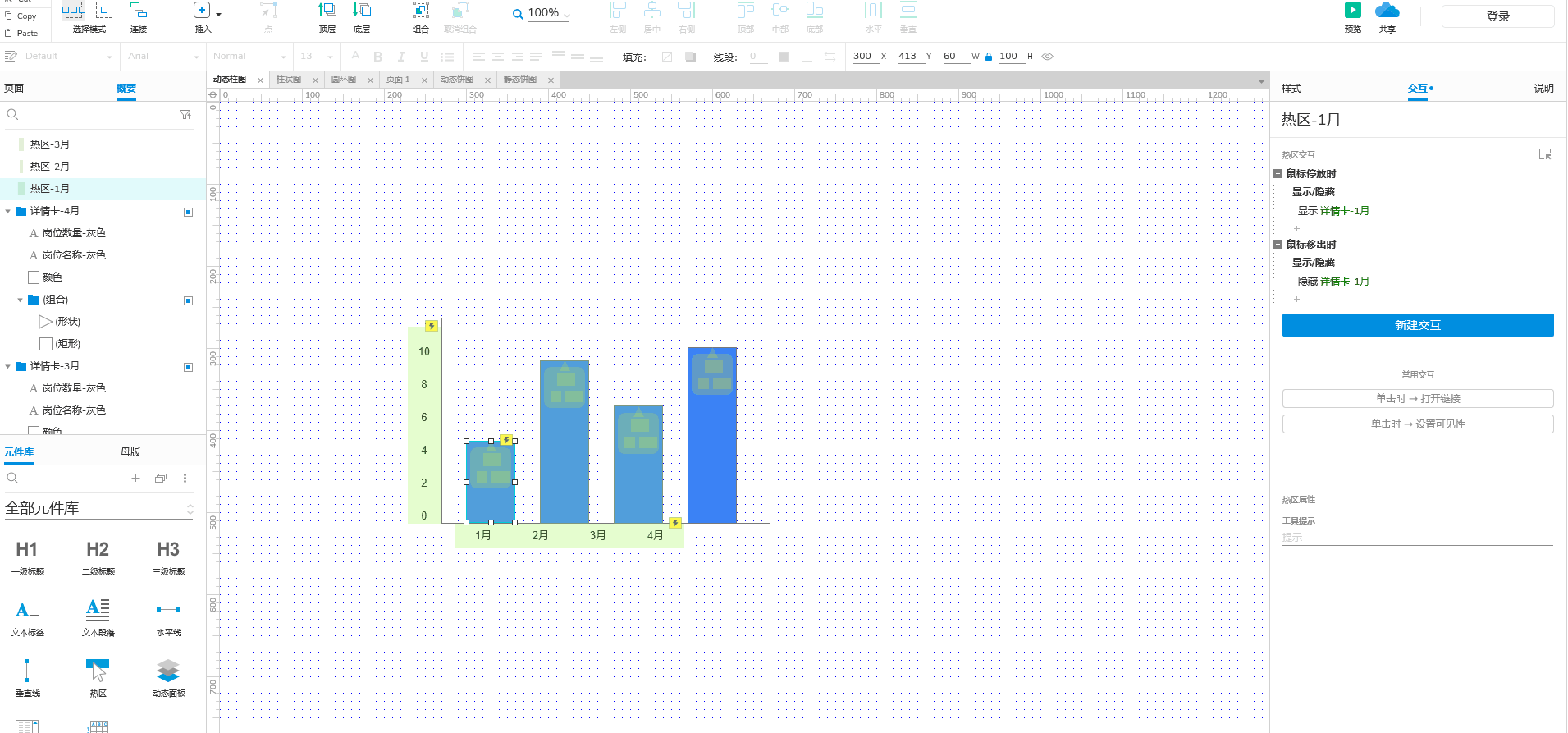

（绘制单个热区）

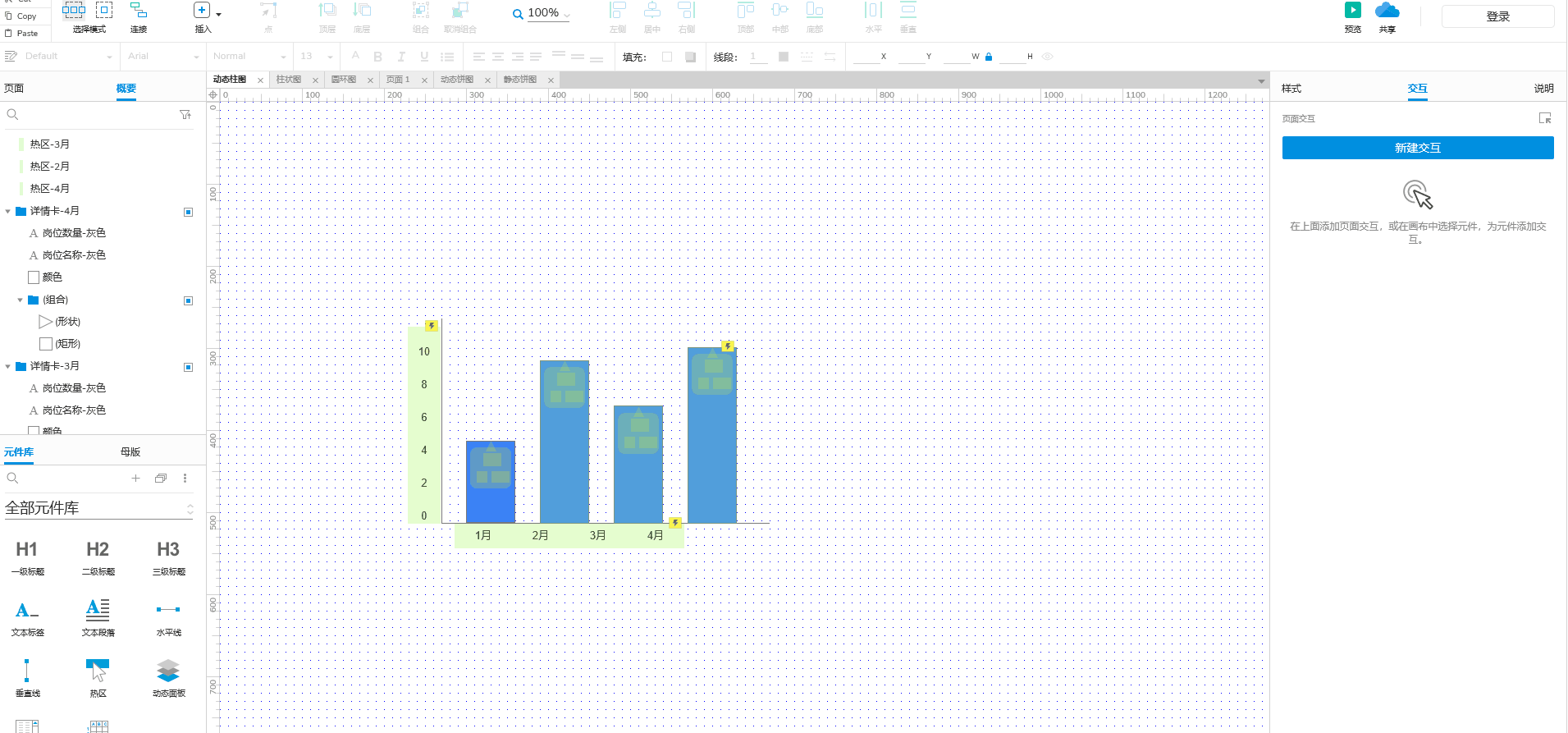

（复制热区，调整动作）

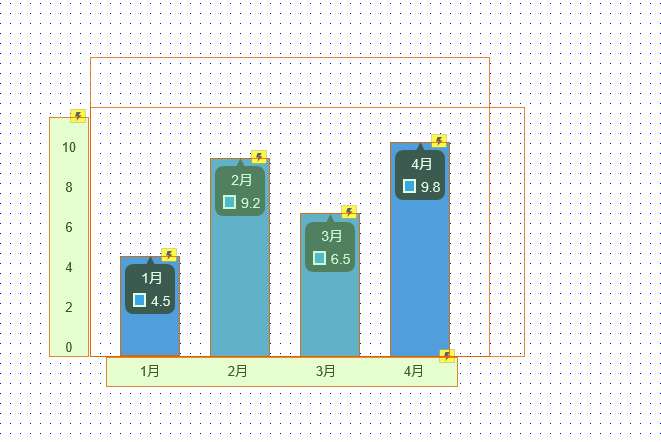

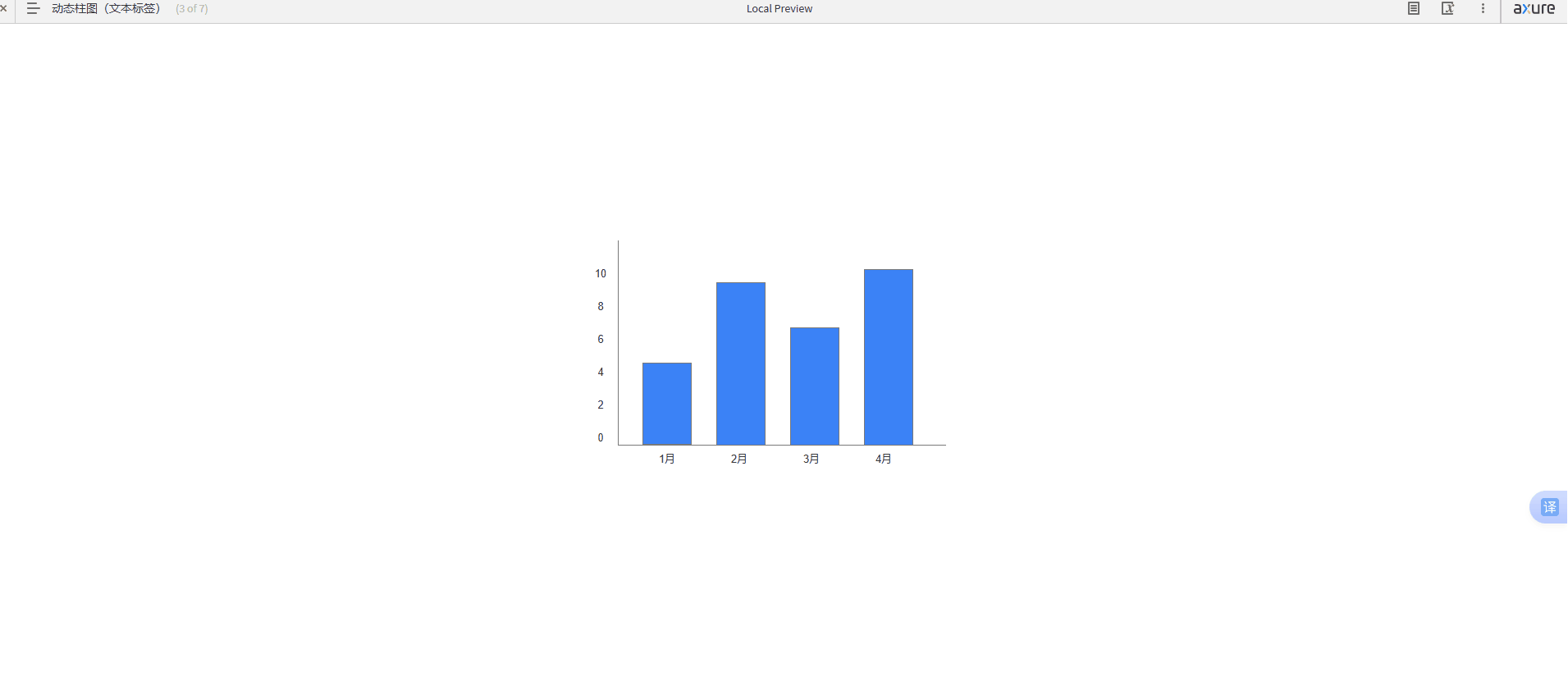

实战效果
美化柱状图
色彩搭配在柱状图的美化中起着至关重要的作用，它直接影响着图表的视觉吸引力和信息传达效果 。在选择柱状图的颜色时，要遵循一定的原则。首先是对比度原则，柱体颜色与背景颜色、数据标签颜色之间要有足够的对比度，以确保信息清晰可读 。例如，背景为白色时，柱体可选择深蓝色、深绿色等深色系，数据标签则选择白色，这样在视觉上形成鲜明对比，突出数据内容 。
其次是协调性原则，若图表中有多个数据系列，不同系列柱体颜色之间要相互协调，避免过于刺眼或杂乱的组合 。可以参考色彩理论中的邻近色搭配，如黄色与橙色、蓝色与绿色等，使图表看起来和谐统一 。还可以根据项目的主题和目标受众来选择颜色 。比如，在为儿童教育类产品设计原型中的柱状图时，可选用明亮、活泼的色彩，如粉色、黄色、浅蓝色等，符合儿童的审美喜好；而在商务数据分析项目中，通常采用简洁、专业的颜色，如蓝色、灰色等，体现数据的严谨性和专业性 。
除了颜色选择，柱状图的主题风格也不容忽视 。Axure 9.0 虽然没有像专业图表软件那样丰富的预设主题，但我们可以通过对各个元件样式的统一设置来打造独特的主题风格 。比如，将坐标轴线条设置为细实线，刻度标签采用简洁的无衬线字体，柱体添加一定的圆角效果，整体营造出简约现代的风格；或者将坐标轴线条设计为带有阴影的立体效果，柱体采用金属质感的填充颜色，打造出科技感十足的主题风格 。根据项目需求，从细节入手，精心设计主题风格，让柱状图与整个原型设计相得益彰 。
