vue甘特图vxe-gantt实现点击任务条弹出编辑表单

基于 vxe-gantt 实现任务条点击编辑表单

在项目管理中，甘特图是展示任务进度的核心组件。本文将介绍如何使用 vxe-gantt 组件实现点击任务条弹出编辑表单的功能，支持对任务的名称、时间、进度、负责人、图片附件等信息进行编辑。

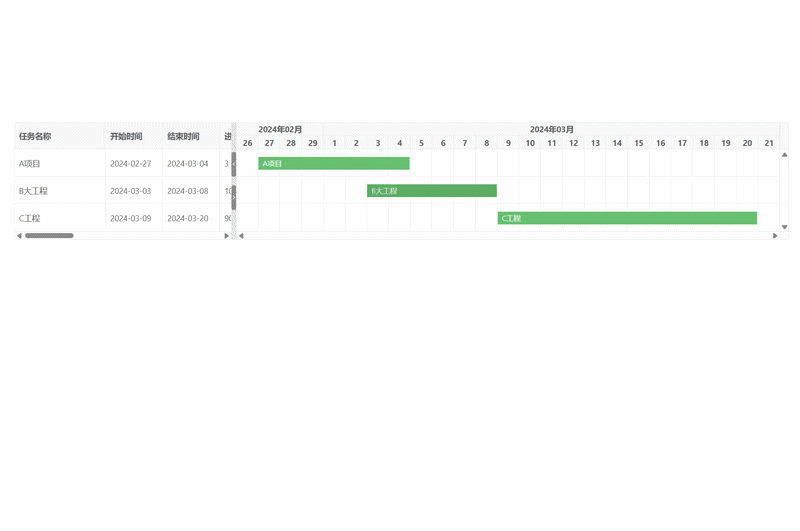

效果

点击甘特图中的任意任务条，系统会弹出模态框，展示当前任务的详细表单，编辑保存后甘特图视图自动刷新。

代码

html 复制代码

<template>
  <div>
    <vxe-gantt ref="ganttRef" v-bind="ganttOptions" v-on="ganttEvents" />

    <vxe-modal
      v-model="editModalVisible"
      title="编辑任务"
      width="680"
      height="620"
      resize
      destroy-on-close
      show-footer
      show-confirm-button
      show-cancel-button
      :confirm-closable="false"
      @confirm="handleConfirm"
    >
      <vxe-form ref="formRef" v-bind="formOptions" />
    </vxe-modal>
  </div>
</template>

<script setup>
import { ref, reactive } from 'vue'
import { VxeUI } from 'vxe-pc-ui'
import XEUtils from 'xe-utils'
import axios from 'axios'

// ---------- 状态管理 ----------
const editModalVisible = ref(false)
const currentTask = ref(null)        // 当前正在编辑的任务
const ganttRef = ref()
const formRef = ref()

// ---------- 甘特图配置 ----------
const ganttOptions = reactive({
  border: true,
  taskConfig: {
    titleField: 'name',        // 任务名称字段
    startField: 'startDate',   // 开始时间字段
    endField: 'endDate',       // 结束时间字段
    progressField: 'progress'  // 进度字段
  },
  taskBarConfig: {
    showProgress: true,        // 显示进度百分比
    showContent: true,         // 显示任务名称
    barStyle: {
      bgColor: '#f56565',      // 未完成部分颜色
      completedBgColor: '#65c16f' // 已完成部分颜色
    }
  },
  taskViewConfig: {
    tableStyle: { width: 380 } // 左侧任务列表宽度
  },
  columns: [
    { field: 'name', title: '任务名称', minWidth: 160 },
    { field: 'startDate', title: '开始时间', width: 100 },
    { field: 'endDate', title: '结束时间', width: 100 },
    { field: 'progress', title: '进度', width: 60 },
    { field: 'responsibleBy', title: '负责人', width: 140 },
    { field: 'description', title: '备注', width: 200 },
    { field: 'createBy', title: '创建人', width: 160 },
    { field: 'imgList', title: '图片', width: 160, cellRender: imageCellRender },
    { field: 'updateBy', title: '最后更新人', width: 180 },
    { field: 'createDate', title: '创建时间', width: 140 },
    { field: 'updateDate', title: '更新时间', width: 140 }
  ],
  data: []
})

// ---------- 表格渲染器配置 ----------
const imageCellRender = reactive({
  name: 'VxeImage',
  props: { width: 36, height: 36 }
})

// ---------- 表单上传配置 ----------
const imageUploadRender = reactive({
  name: 'VxeUpload',
  props: {
    mode: 'image',
    multiple: true,
    urlMode: true,
    moreConfig: { maxCount: 2 },
    uploadMethod: async ({ file }) => {
      const formData = new FormData()
      formData.append('file', file)
      const res = await axios.post('/publicapi/api/pub/upload/single', formData)
      return res.data  // 期望返回 { url: '...' }
    }
  }
})

const fileUploadRender = reactive({
  name: 'VxeUpload',
  props: {
    multiple: true,
    moreConfig: { maxCount: 2 },
    uploadMethod: async ({ file }) => {
      const formData = new FormData()
      formData.append('file', file)
      const res = await axios.post('/publicapi/api/pub/upload/single', formData)
      return res.data  // 期望返回 { url: '...' }
    }
  }
})

// ---------- 表单配置 ----------
const formOptions = reactive({
  titleWidth: 'auto',
  titleAlign: 'right',
  titleColon: true,
  data: {
    name: '',
    startDate: '',
    endDate: '',
    progress: 0,
    responsibleBy: '',
    description: '',
    imgList: [],
    fileList: []
  },
  rules: {
    name: [{ required: true, message: '任务名称不能为空' }],
    startDate: [{ required: true, message: '开始时间不能为空' }],
    endDate: [{ required: true, message: '结束时间不能为空' }],
    progress: [{ required: true, message: '进度不能为空' }],
    responsibleBy: [{ required: true, message: '负责人不能为空' }]
  },
  items: [
    { field: 'name', title: '任务名称', span: 24, itemRender: { name: 'VxeInput' } },
    { field: 'startDate', title: '开始时间', span: 12, itemRender: { name: 'VxeDatePicker' } },
    { field: 'endDate', title: '结束时间', span: 12, itemRender: { name: 'VxeDatePicker' } },
    { field: 'progress', title: '进度', span: 12, itemRender: { name: 'VxeNumberInput', props: { type: 'integer', min: 0, max: 100 } } },
    { field: 'responsibleBy', title: '负责人', span: 12, itemRender: { name: 'VxeInput' } },
    { field: 'description', title: '备注', span: 24, itemRender: { name: 'VxeInput' } },
    { field: 'imgList', title: '图片', span: 24, itemRender: imageUploadRender },
    { field: 'fileList', title: '附件', span: 24, itemRender: fileUploadRender }
  ]
})

// ---------- 事件处理 ----------
const ganttEvents = {
  taskBarClick: ({ row }) => {
    // 将行数据解构到表单数据中
    XEUtils.destructuring(formOptions.data, row)
    currentTask.value = row
    editModalVisible.value = true
  }
}

const handleConfirm = async () => {
  const formInstance = formRef.value
  if (!formInstance) return

  const errors = await formInstance.validate()
  if (errors) return  // 校验失败，阻止提交

  const task = currentTask.value
  if (task) {
    // 更新任务数据
    Object.assign(task, {
      name: formOptions.data.name,
      startDate: formOptions.data.startDate,
      endDate: formOptions.data.endDate,
      progress: formOptions.data.progress
    })
  }

  editModalVisible.value = false
  VxeUI.modal.message({ content: '保存成功', status: 'success' })

  // 刷新甘特图视图
  if (ganttRef.value) {
    ganttRef.value.refreshTaskView()
  }
}
</script>

核心实现解析

1. 任务点击事件绑定

通过 ganttEvents 对象定义 taskBarClick 回调，当用户点击任务条时触发：

javascript 复制代码

const ganttEvents = {
  taskBarClick: ({ row }) => {
    // 将点击的任务数据填充到表单
    XEUtils.destructuring(formOptions.data, row)
    currentTask.value = row
    editModalVisible.value = true
  }
}

row 参数包含当前任务的所有字段
使用 XEUtils.destructuring 将行数据映射到表单的 data 对象，实现数据填充

2. 表单数据绑定

表单通过 vxe-form 的 data 属性与 formOptions.data 绑定，当用户修改表单内容时，数据实时同步：

javascript 复制代码

const formOptions = reactive({
  data: {
    name: '',
    startDate: '',
    endDate: '',
    progress: 0,
    // ... 其他字段
  },
  // ...
})

3. 保存与刷新

点击模态框的"确认"按钮时，执行 handleConfirm：

javascript 复制代码

const handleConfirm = async () => {
  // 1. 表单校验
  const errors = await formRef.value.validate()
  if (errors) return

  // 2. 更新任务数据
  Object.assign(currentTask.value, {
    name: formOptions.data.name,
    startDate: formOptions.data.startDate,
    endDate: formOptions.data.endDate,
    progress: formOptions.data.progress
  })

  // 3. 关闭模态框并提示
  editModalVisible.value = false
  VxeUI.modal.message({ content: '保存成功', status: 'success' })

  // 4. 刷新甘特图视图
  ganttRef.value?.refreshTaskView()
}

表单校验：确保必填项已填写
数据更新 ：使用 Object.assign 将表单数据写回原任务对象
视图刷新 ：调用 refreshTaskView() 让甘特图重新渲染

4. 文件上传支持

通过 VxeUpload 组件实现图片和附件的上传功能：

javascript 复制代码

const imageUploadRender = reactive({
  name: 'VxeUpload',
  props: {
    mode: 'image',
    multiple: true,
    urlMode: true,
    moreConfig: { maxCount: 2 },
    uploadMethod: async ({ file }) => {
      const formData = new FormData()
      formData.append('file', file)
      const res = await axios.post('/api/upload', formData)
      return res.data  // 返回 { url: '...' }
    }
  }
})

urlMode 启用后，组件直接管理 URL 列表，无需手动处理文件对象
uploadMethod 定义上传逻辑，返回上传后的文件 URL

https://gantt.vxeui.com
