LuatOS扩展库API——【dhcpsrv】DHCP服务器

LuatOS 是物联网终端开发领域的常用工具，作为轻量级嵌入式 Lua 脚本运行框架兼实时系统，其基于 Lua 5.3 完成深度优化，主要适配 4G-Cat.1、MCU 等物联网终端硬件，以 Lua 脚本为开发基础，采用协程多任务设计架构，配套有 70 余个核心库、20 余个扩展库及 1000 余个应用 demo 示例的完善开发资源，可覆盖物联网开发各类基础场景。

一、概述

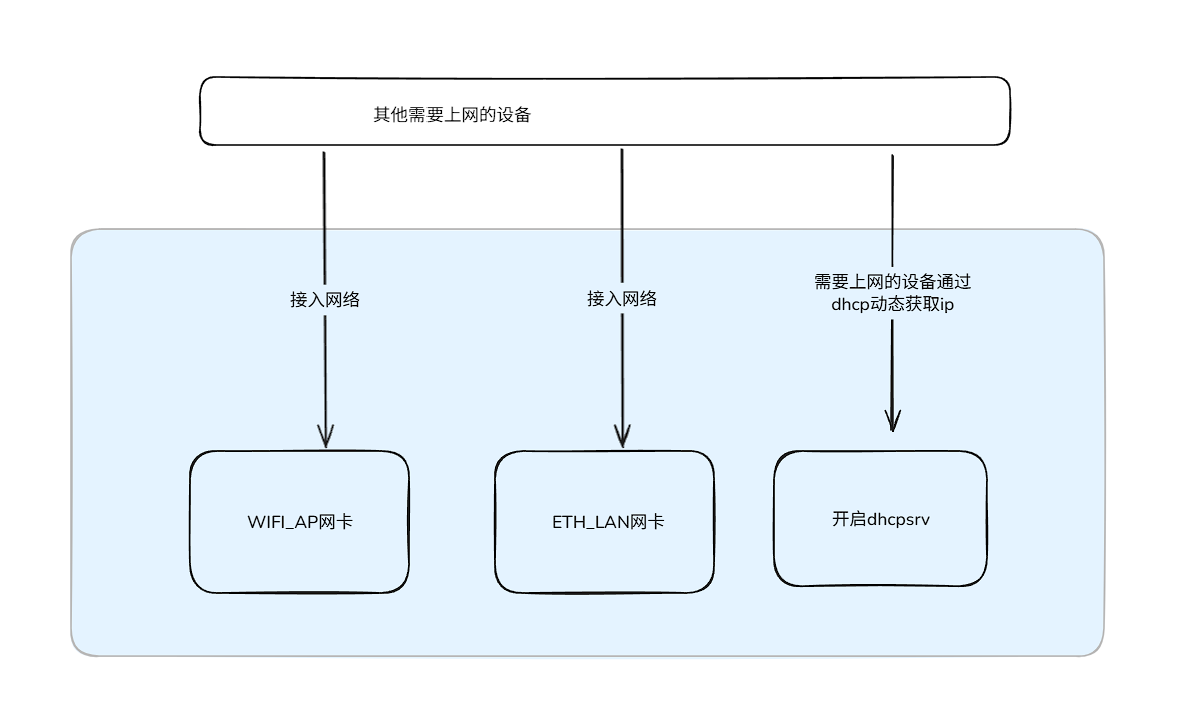

dhcpsrv 扩展库，dhcp 服务器端，为 wifi AP 和以太网 LAN 网卡提供 dhcp 功能，为连接的设备自动分配 ip

二、核心示例

1、核心示例是指：使用本扩展库文件提供的 API，开发的基础业务逻辑的演示代码；

2、核心示例的作用是：帮助开发者快速理解如何使用本库，所以核心示例的逻辑都比较简单；

3、完整的 demo，请参考 LuatOS 仓库中各个产品目录下的 demo/netdrv；

lua 复制代码

-- 创建一个dhcp服务器, 最简介的版本
dhcpsrv.create({adapter=socket.LWIP_AP})
-- 详细的版本
-- 创建一个dhcp服务器
local dhcpsrv_opts = {
    adapter=socket.LWIP_AP, -- 监听哪个网卡, 必须填写
    mark = {255, 255, 255, 0}, -- 网络掩码, 默认 255.255.255.0
    gw = {192, 168, 4, 1}, -- 网关, 默认自动获取网卡IP，如果获取失败则使用 192.168.4.1
    ip_start = 100, -- ip起始地址, 默认100
    ip_end = 200, -- ip结束地址, 默认200
    ack_cb = function(ip, mac) end, -- ack回调, 有客户端连接上来时触发, ip和mac地址会传进来
}
local mydhcpsrv = dhcpsrv.create(dhcpsrv_opts)

local function get_client()
    while true do
        sys.wait(10000)
        -- 这里可以打印一下当前的客户端列表
        for ip, client in pairs(mydhcpsrv.clients) do
            log.info("client", ip, client.mac:toHex(), client.tm, client.stat)
        end
    end
end

-- 以下是一个打印客户端列表的例子, 非必选, 仅供参考
-- clients是一个table, 包含MAC和IP的对应关系, 注意, IP只记录了最后一段数字, 非完整IP
-- 注意, clients是动态变化的过程, mydhcpsrv对象的其他属性切勿修改, 仅提供clients的只读功能
sys.taskInit(get_client)

-- 自动分配网段功能说明：
-- 如果不指定gw参数，系统会自动获取网卡IP作为网关地址
-- 这样可以确保DHCP分配的IP与网卡IP在同一网段

三、常量详解

核心库常量，顾名思义是由合宙 LuatOS 内核固件中定义的、不可重新赋值或修改的固定值，在脚本代码中不需要声明，可直接调用；

合宙LuatOS内核固件中定义的核心库常量，和此扩展库功能有关，所以也会放到本文描述。

关于网络适配器类型的常量：

注意：目前除 8101 系列产品默认网络适配器为 socket.LWIP_STA，其他主流模组默认网络适配器为 socket.LWIP_GP。

socket.LWIP_GP

lua 复制代码

常量含义：4G网卡；
         LWIP是指：传输层和网络层使用的是LuatOS内核固件中的LwIP协议栈；
         GP是GPRS的缩写，GPRS是2G网络时代的分组数据网络，此处用来代指移动蜂窝数据网络，例如4G网络；
数据类型：number；
示例代码：socket.localIP(socket.LWIP_GP)；

socket.LWIP_STA

lua 复制代码

常量含义：WiFi设备模式网卡；
         LWIP是指：传输层和网络层使用的是LuatOS内核固件中的LwIP协议栈；
         STA是STATION的缩写，表示WiFi设备模式，需要连接WiFi热点才能上网；
数据类型：number；
示例代码：socket.localIP(socket.LWIP_STA)；

socket.LWIP_AP

lua 复制代码

常量含义：WiFi热点模式网卡；
         LWIP是指：传输层和网络层使用的是LuatOS内核固件中的LwIP协议栈；
         AP是Access Ponit的缩写，意思是WiFi热点，供其他WiFi设备接入上网；
数据类型：number；
示例代码：socket.localIP(socket.LWIP_AP)；

socket.LWIP_ETH

lua 复制代码

常量含义：使用LwIP协议栈的以太网卡；
         LWIP是指：传输层和网络层使用的是LuatOS内核固件中的LwIP协议栈；
         ETH是Ethernet的缩写，意思是以太网；
数据类型：number；
示例代码：socket.localIP(socket.LWIP_ETH)；

socket.ETH0

lua 复制代码

常量含义：使用硬件协议栈的以太网卡；
         ETH是Ethernet的缩写，意思是以太网，ETH0表示编号为0的硬件协议栈以太网卡；
数据类型：number；
示例代码：socket.localIP(socket.ETH0)；

socket.USB

lua 复制代码

常量含义：USB接口的以太网卡；
         常见的USB以太网卡又可以分为 USB RNDIS以太网卡 和 USB ECM以太网卡两种；
数据类型：number；
示例代码：socket.localIP(socket.USB)；

socket.LWIP_USER0

lua 复制代码

常量含义：使用LWIP协议栈的自定义网卡0；
数据类型：number；
示例代码：socket.localIP(socket.LWIP_USER0)；

socket.LWIP_USER1

lua 复制代码

常量含义：使用LWIP协议栈的自定义网卡1；
数据类型：number；
示例代码：socket.localIP(socket.LWIP_USER1)；

socket.LWIP_USER2

lua 复制代码

常量含义：使用LWIP协议栈的自定义网卡2；
数据类型：number；
示例代码：socket.localIP(socket.LWIP_USER2)；

socket.LWIP_USER3

lua 复制代码

常量含义：使用LWIP协议栈的自定义网卡3；
数据类型：number；
示例代码：socket.localIP(socket.LWIP_USER3)；

socket.LWIP_USER4

lua 复制代码

常量含义：使用LWIP协议栈的自定义网卡4；
数据类型：number；
示例代码：socket.localIP(socket.LWIP_USER4)；

socket.LWIP_USER5

lua 复制代码

常量含义：使用LWIP协议栈的自定义网卡5；
数据类型：number；
示例代码：socket.localIP(socket.LWIP_USER5)；

socket.LWIP_USER6

lua 复制代码

常量含义：使用LWIP协议栈的自定义网卡6；
数据类型：number；
示例代码：socket.localIP(socket.LWIP_USER6)；

socket.LWIP_USER7

lua 复制代码

常量含义：使用LWIP协议栈的自定义网卡7；
数据类型：number；
示例代码：socket.localIP(socket.LWIP_USER7)；

四、函数详解

4.1 dhcpsrv.create(opts)

功能

创建一个 dhcp 服务器；

注意事项

无；

参数

opts

lua 复制代码

> 参数含义：dhcp参数设置；
> {
> 参数含义：网络适配器；
> 数据类型：number；
> 取值范围：参考第三节常量详解；
> 是否必选：必选；
> 注意事项：无；
> 参数示例: socket.LWIP\_AP
> 参数名称： opts.adapter
>
> 参数含义：网络掩码；
> 数据类型：table；
> 取值范围：暂无；
> 是否必选：可选，默认{255, 255, 255, 0}；
> 注意事项：无；
> 参数示例: {255, 255, 255, 0}
> 参数名称： opts.mark
>
> 参数含义：网关；
> 数据类型：table；
> 取值范围：暂无；
> 是否必选：可选,默认自动获取网卡IP，如果获取失败则使用 {192, 168, 4, 1}；
> 注意事项：无；
> 参数示例: {192, 168, 4, 1}
> 参数名称： opts.gw
>
> 参数含义：分配的网段内的起始ip；
> 数据类型：number；
> 取值范围：2-255,不能使用网关的IP，不能超过ip\_end；
> 是否必选：可选.默认100；
> 注意事项：无；
> 参数示例: 100
> 参数名称： opts.ip\_start
>
> 参数含义：分配的网段内的结束ip；
> 数据类型：number；
> 取值范围：ip\_start 至 255；
> 是否必选：可选，默认200；
> 注意事项：无；
> 参数示例: 200
> 参数名称： opts.ip\_end
>
> 参数含义：客户端连接模块时的回调函数；
> function(ip, mac)
> log.info("ack\_cb", "new client", ip, mac)
> end
> 回调函数接收以下两个参数：
> 参数含义：ip；
> 数据类型：string；
> 取值范围：无；
> 是否必选：必选；
> 参数示例："192.168.4.100"；
> ip,
>
> 参数含义：mac；
> 数据类型：string；
> 取值范围：无；
> 是否必选：必选；
> 参数示例："2E4EDBB1A054"；
> mac
>
> 数据类型：function；
> 取值范围：暂无；
> 是否必选：可选；
> 注意事项：ack回调, 有客户端连接上来时触发, ip和mac地址会传进来；
> 参数示例:
> 参数名称： opts.ack\_cb
> }
>
> 数据类型：table；
> 取值范围：暂无；
> 是否必选：可选；
> 注意事项：无；
> 参数示例：dhcpsrv.create({adapter=socket.LWIP\_AP})

返回值：

local mydhcpsrv = dhcpsrv.create(ops)

for ip, client in pairs(mydhcpsrv.clients) do

log.info("client", ip, client.mac:toHex(), client.tm, client.stat)

end

mydhcpsrv

lua 复制代码

含义说明：客户端列表；
        {
         clients =
         {
             -- 含义说明：ip的最后一段数字；
             -- 数据类型：number；
             -- 取值范围：2-255；
             -- 注意事项：非完整ip；
             -- 返回示例：100；
             ip =
            {
               -- 含义说明：mac地址；
               -- 数据类型：string；
               -- 取值范围：无；
               -- 注意事项：返回原始mac地址，打印时建议使用client.mac:toHex()转换成HEX字符串；
               -- 返回示例：0x2E4EDBB1A054；
               mac = 0x2E4EDBB1A054,
               -- 含义说明：客户端连接的时间。设备开机到连接时的运行秒数；
               -- 数据类型：number；
               -- 取值范围：无；
               -- 注意事项：会动态变化，出现重连时会更新数据；
               -- 返回示例：6；
               tm = 6,
               -- 含义说明：客户端状态；
               -- 数据类型：number；
               -- 取值范围：1/3 1：已分配ip但未确认 3：已分配ip且已确认；
               -- 注意事项：无；
               -- 返回示例：1；
               stat = 1
            }
          }
        }
数据类型：table；
取值范围：无；
注意事项：-- clients是一个table, 包含MAC和IP的对应关系, 注意, IP只记录了最后一段数字, 非完整IP
         -- 注意, clients是动态变化的过程, mydhcpsrv对象的其他属性切勿修改, 仅提供clients的只读功能；
返回示例：{ 100 = {mac = 0x2E4EDBB1A054 , tm = 6 ， stat = 1}}；

示例：

lua 复制代码

-- 创建一个dhcp服务器, 最简单的版本
dhcpsrv.create({adapter=socket.LWIP_AP})
-- 详细的版本
-- 创建一个dhcp服务器
local dhcpsrv_opts = {
    adapter=socket.LWIP_AP, -- 监听哪个网卡, 必须填写
    mark = {255, 255, 255, 0}, -- 网络掩码, 默认 255.255.255.0
    gw = {192, 168, 4, 1}, -- 网关, 默认自动获取网卡IP，如果获取失败则使用 192.168.4.1
    ip_start = 100, -- ip起始地址, 默认100
    ip_end = 200, -- ip结束地址, 默认200
    ack_cb = function(ip, mac)
                 log.info("ack_cb", "new client", ip, mac)
             end -- ack回调, 有客户端连接上来时触发, ip和mac地址会传进来
}
local mydhcpsrv = dhcpsrv.create(dhcpsrv_opts)

-- 以下是一个打印客户端列表的例子, 非必选, 仅供参考
-- clients是一个table, 包含MAC和IP的对应关系, 注意, IP只记录了最后一段数字, 非完整IP
-- 注意, clients是动态变化的过程, mydhcpsrv对象的其他属性切勿修改, 仅提供clients的只读功能
local function get_client()
    while true do
        sys.wait(10000)
        -- 这里可以打印一下当前的客户端列表
        for ip, client in pairs(mydhcpsrv.clients) do
            log.info("client", ip, client.mac:toHex(), client.tm, client.stat)
        end
    end
end

-- 以下是一个打印客户端列表的例子, 非必选, 仅供参考
-- clients是一个table, 包含MAC和IP的对应关系, 注意, IP只记录了最后一段数字, 非完整IP
-- 注意, clients是动态变化的过程, mydhcpsrv对象的其他属性切勿修改, 仅提供clients的只读功能
sys.taskInit(get_client)

-- 自动分配网段功能说明：
-- 如果不指定gw参数，系统会自动获取网卡IP作为网关地址
-- 这样可以确保DHCP分配的IP与网卡IP在同一网段

五、模组支持说明

支持 LuatOS 开发的所有产品均支持 dhcpsrv 扩展库；
