图解PD分离分布式架构及端口配置解析

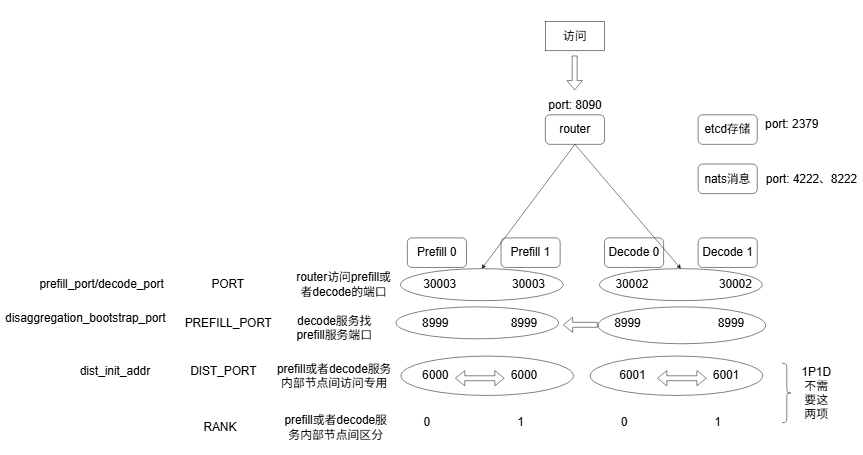

1. 顶层：外部访问与路由层

• 入口：最上方的"访问"是外部请求（如用户/客户端的HTTP/gRPC请求）。

• 路由（router） ：请求首先到达 port: 8090的路由服务。它负责负载均衡 ，将请求分发到下游的 Prefill或 Decode服务（图中显示 Prefill 0/1、Decode 0/1两个实例组）。

2. 中间层：业务逻辑服务（Prefill / Decode）

Prefill 和 Decode 是两类核心业务服务（可能是"预填充"和"解码"类的计算任务），各有 2个实例（0、1） ，体现水平扩展设计。

（1）router → Prefill/Decode 的通信端口

• Prefill 0/1对外（router访问）的端口：30003（两个实例共享同一端口，说明是"端口复用"，通过实例ID区分）。

• Decode 0/1对外（router访问）的端口：30002（同理，端口复用，实例0/1）。

（2）Prefill ↔ Decode 的内部通信端口

• disaggregation_bootstrap_port（图中标注为 PREFILL_PORT）：

  • Prefill 实例之间、Prefill → Decode 实例的通信端口：8999（双向箭头表示互相通信，比如Prefill计算后把中间结果发给Decode）。

• dist_init_addr（图中标注为 DIST_PORT）：

  • Prefill 内部（0↔1）、Decode 内部（0↔1）的通信端口：6000（Prefill实例间）、6001（Decode实例间）（双向箭头表示实例间同步/协作）。

（3）实例区分：RANK

• RANK字段：Prefill 0/1、Decode 0/1的 RANK分别为 0和 1，用于服务内部区分实例（类似"节点ID"，在多实例环境下标识自身身份，比如选举、分片归属）。

3. 底层：元数据与消息中间件

这两个是系统的"基础设施"，为业务服务提供状态管理 和异步通信能力：

• etcd（存储）：

  • 端口：2379（etcd默认客户端端口，用于存储全局元数据，如服务注册、配置、分布式锁、数据分片位置等）。

  • 作用：保证多实例/多服务的状态一致性（基于Raft协议），是"分布式系统的脑"。

• NATS（消息）：

  • 端口：4222（客户端连接端口）、8222（监控/管理端口）。

  • 作用：作为消息总线 ，实现服务间的异步通信（如Prefill处理完任务后，通过NATS发消息通知Decode；或事件驱动的流程触发）。

4. 特殊配置：1PID 不需要的两项

图右侧注释"1PID 不需要这两项"，指的是 dist_init_addr（DIST_PORT）和 RANK。

• "1PID"可能是指单进程/单实例部署模式（或特定的简化部署场景）。此时不需要"实例间通信端口（DIST_PORT）"和"实例区分（RANK）"，因为只有一个实例，无需多实例协作或身份标识。

整体流程总结

1. 外部请求 → 路由（8090）→ 负载均衡到 Prefill/Decode（30003/30002）。

2. Prefill/Decode 实例间通过 8999（跨服务）、6000/6001（同服务内）通信，完成业务逻辑。

3. 系统依赖 etcd（2379）存储全局状态（如服务注册、分片信息），依赖 NATS（4222/8222）做异步消息传递。

4. 若为"1PID"单实例场景，可省略 DIST_PORT和 RANK配置。
