pads 学习笔记 - 技术栈

一、绘制封装库

1.新建封装库

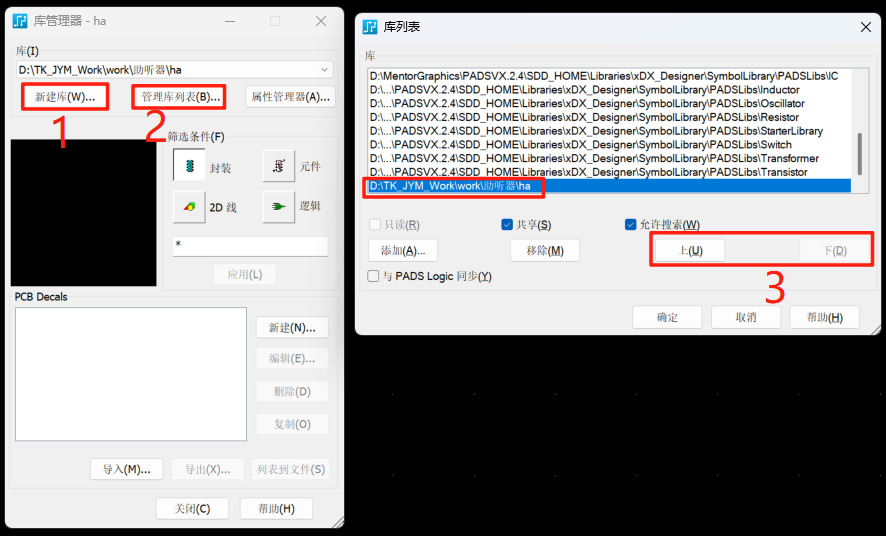

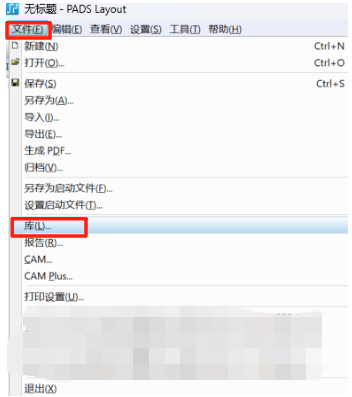

步骤一：创建一个新的库（存在你所新建的项目目录下）
步骤二、三：修改新建库的优先级方便快速查找

2.复制封装到封装库

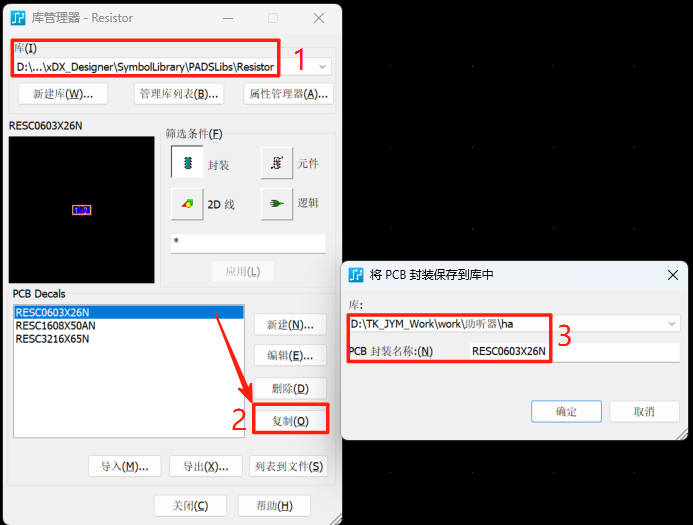

2.1 复制封装库

步骤一：选择你所需要的封装（注意中间选择封装，而不是元件）
步骤二、三：复制到你自己的库中，可以改名

2.2 关联元件

步骤一、二：选择元件后新建
步骤三：选择PCB封装
步骤四：将未分配封装，分配至右边
步骤五、六：点击确认，之后为元件类型命名

注：不从原有的封装复制元件（Parts）过来的原因是，原有的parts对应的也只是原来的封装

2.3 另存已有封装到封装库

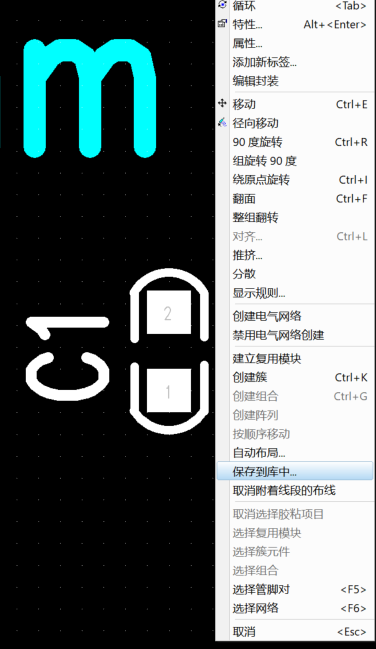

步骤一：选中需要另存的封装，保存到库中

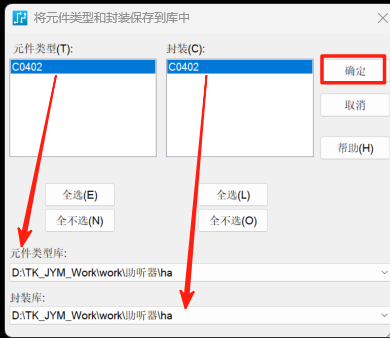

步骤二：选择存储的元件类型和封装后点击确定即可

3.绘制封装

3.1 新建封装

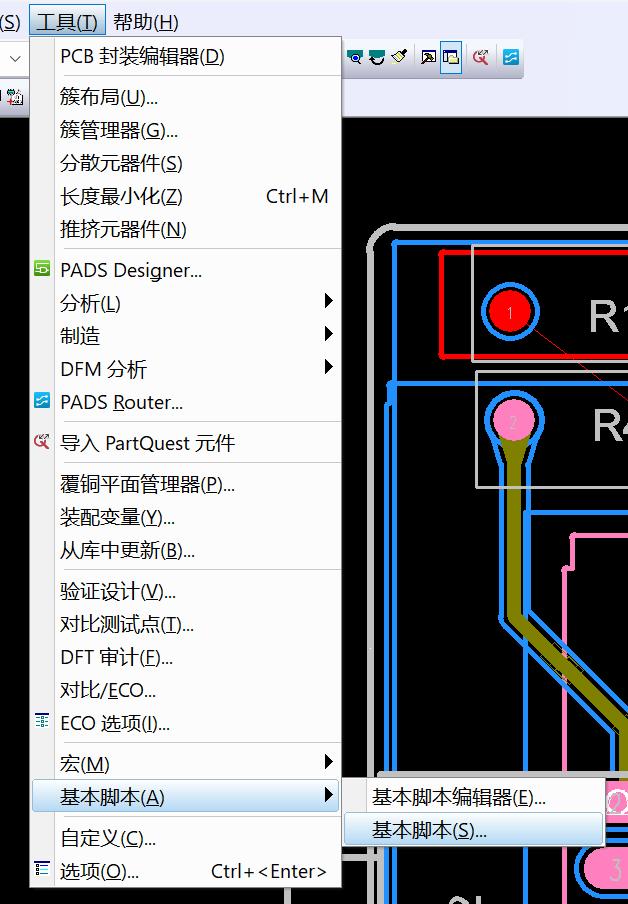

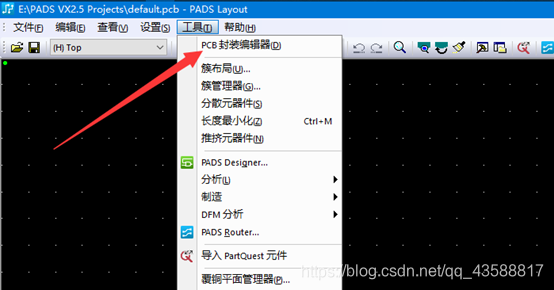

点击工具 -- PCB封装编辑器

3.2 一些编辑时的选项修改

3.2.1 切换单位

方法一：输入"um "切换到mil 单位（"um"密尔/"umm"毫米），可看右下角

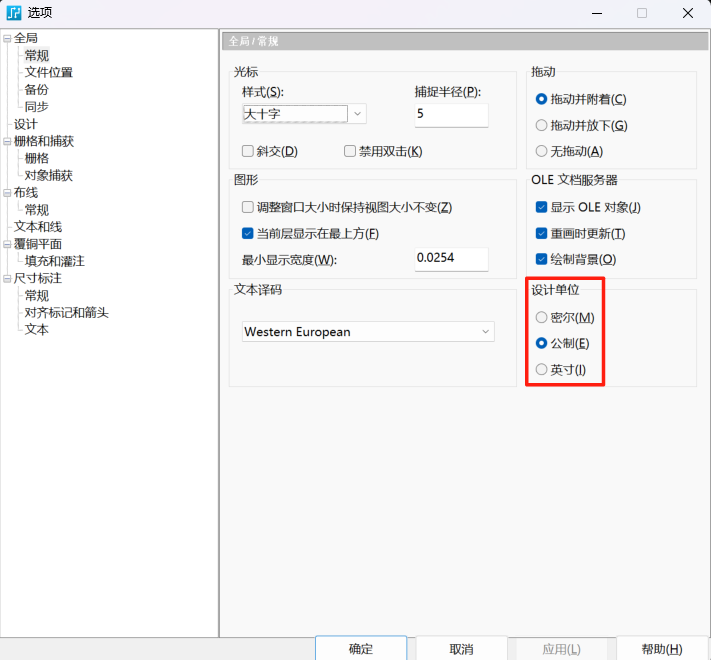

方法二：点击工具 -- 选项（无选中状态下可，"ctrl+enter"） -- 设计单位 -- M/E/I

3.2.2 修改光标

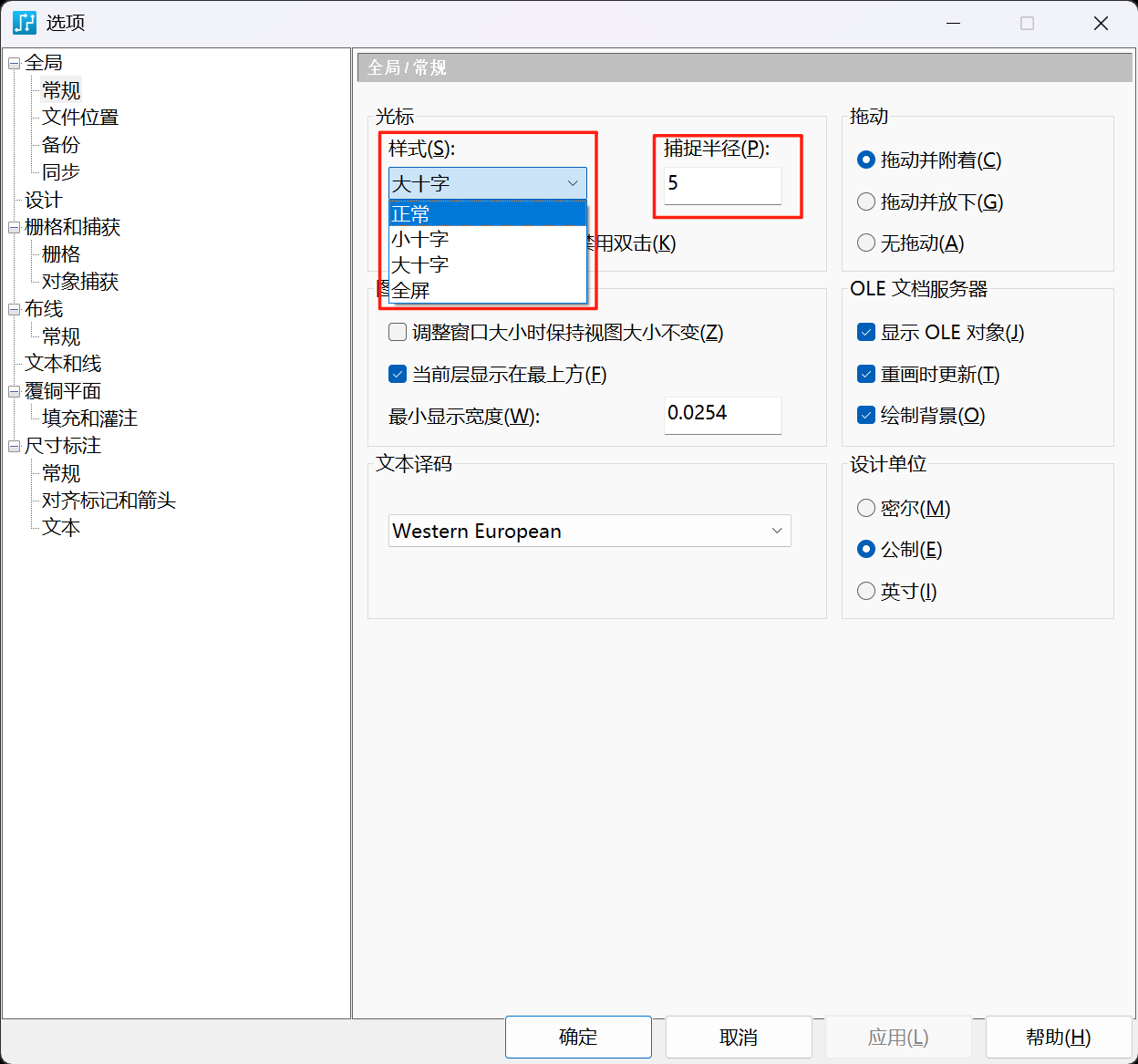

修改光标为大十字，方便对齐

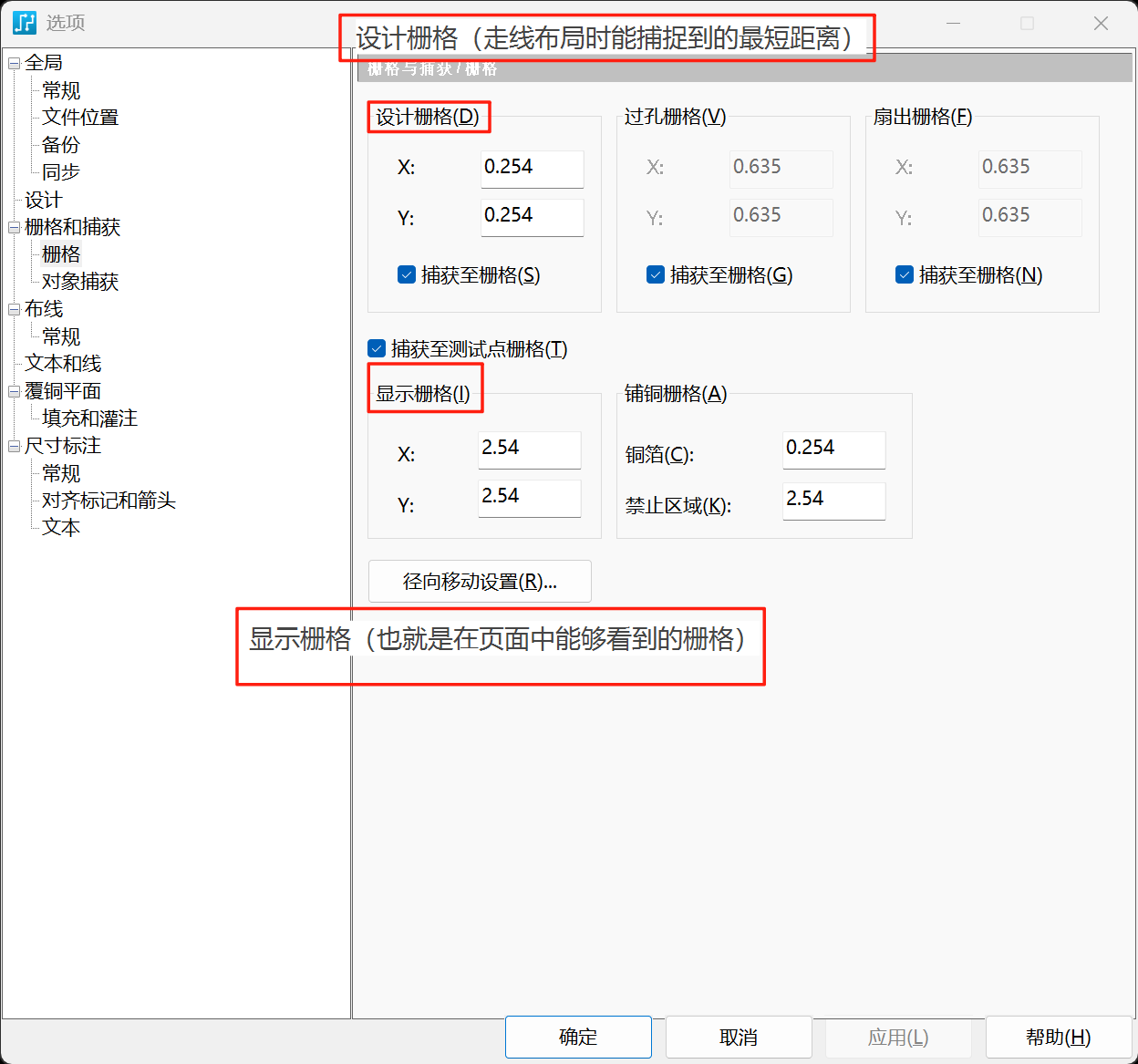

3.2.3 修改栅格

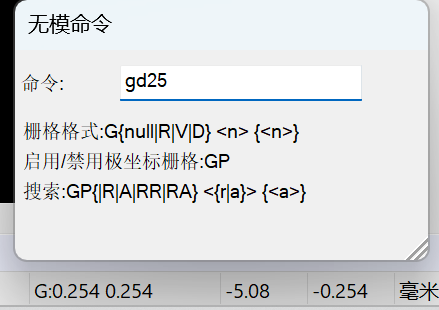

方法一：使用无模命令"G"（设计栅格）及"GD"（显示栅格）进行设置

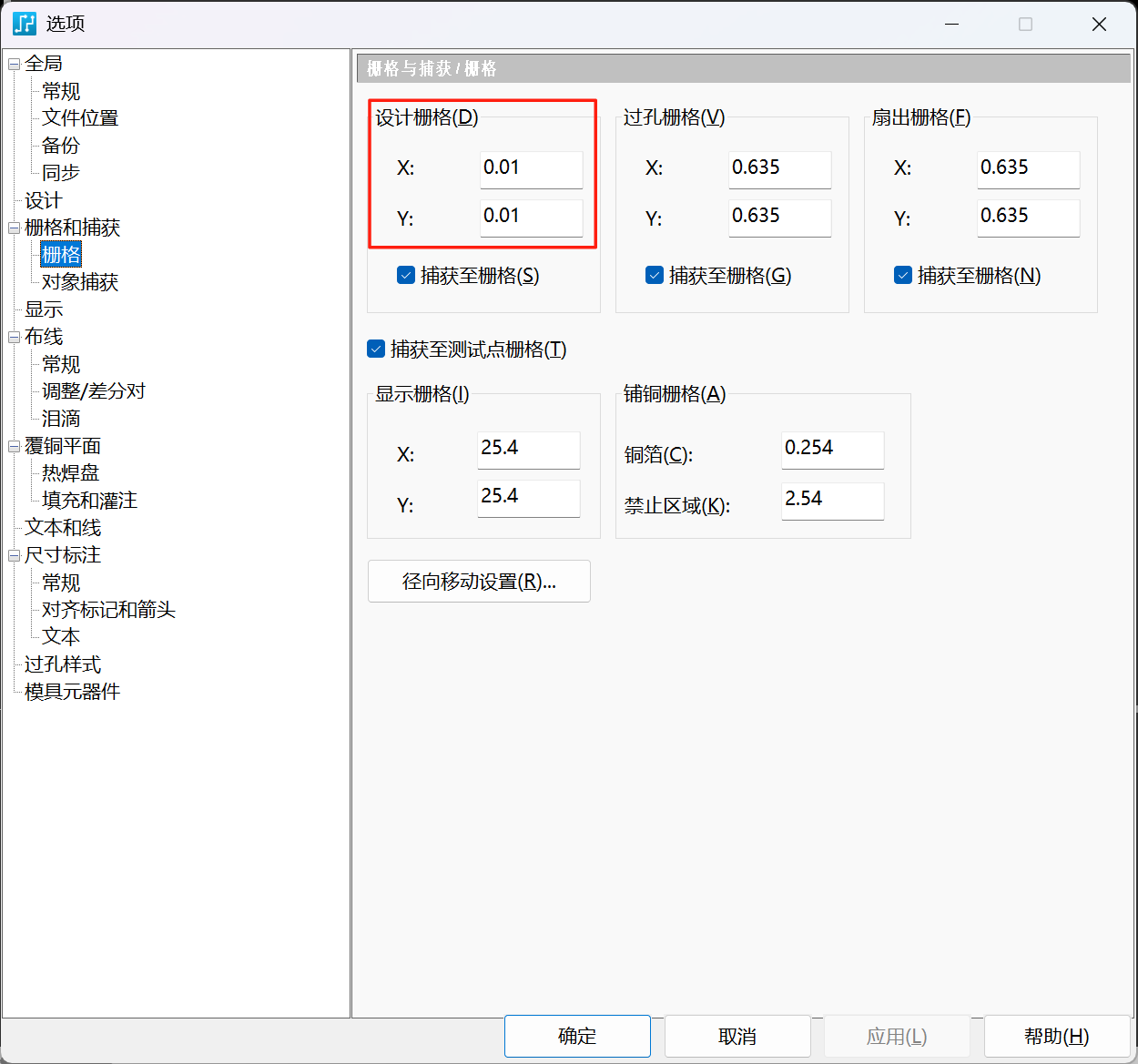

方法二：菜单栏设置

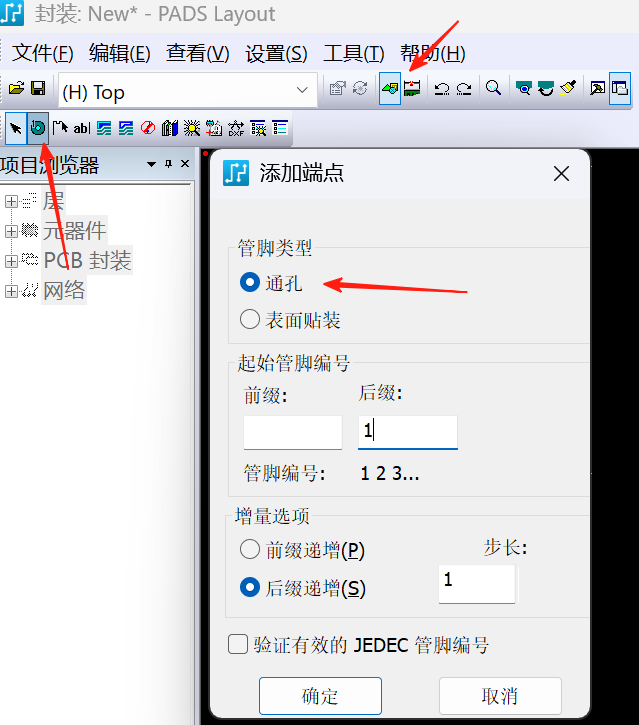

3.2 放置焊盘

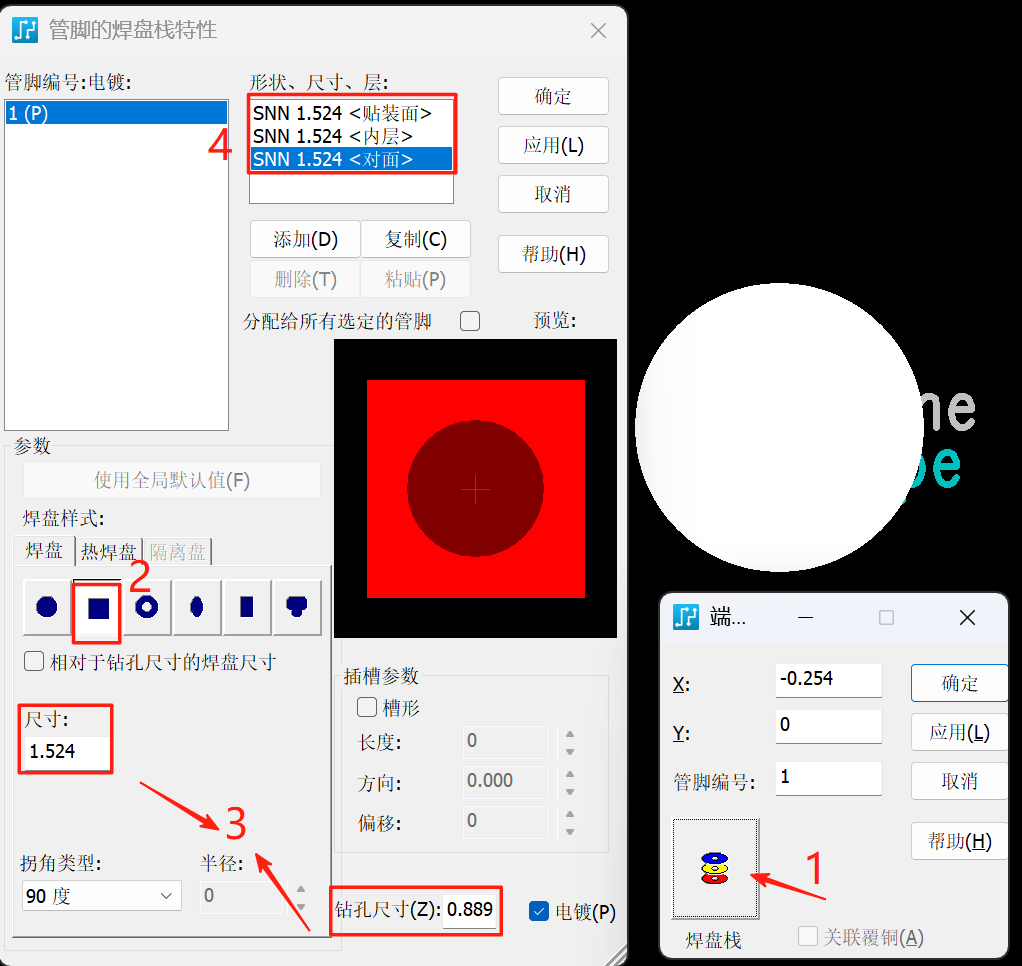

3.2.1 通用焊盘

步骤一：放置后，根据物理封装实际大小设计焊盘尺寸（直径+钻孔）
步骤二：因为是极性元件，所以将正极设计为特殊形状（有长焊盘，圆焊盘各种样子，根据实际情况来）
步骤三、四：焊盘的每一个面都要修改，也可以顶底焊盘形状大小不一样

注：修改完后，可以在步骤一的界面，根据尺寸图修改焊盘坐标

3.2.2 异型焊盘

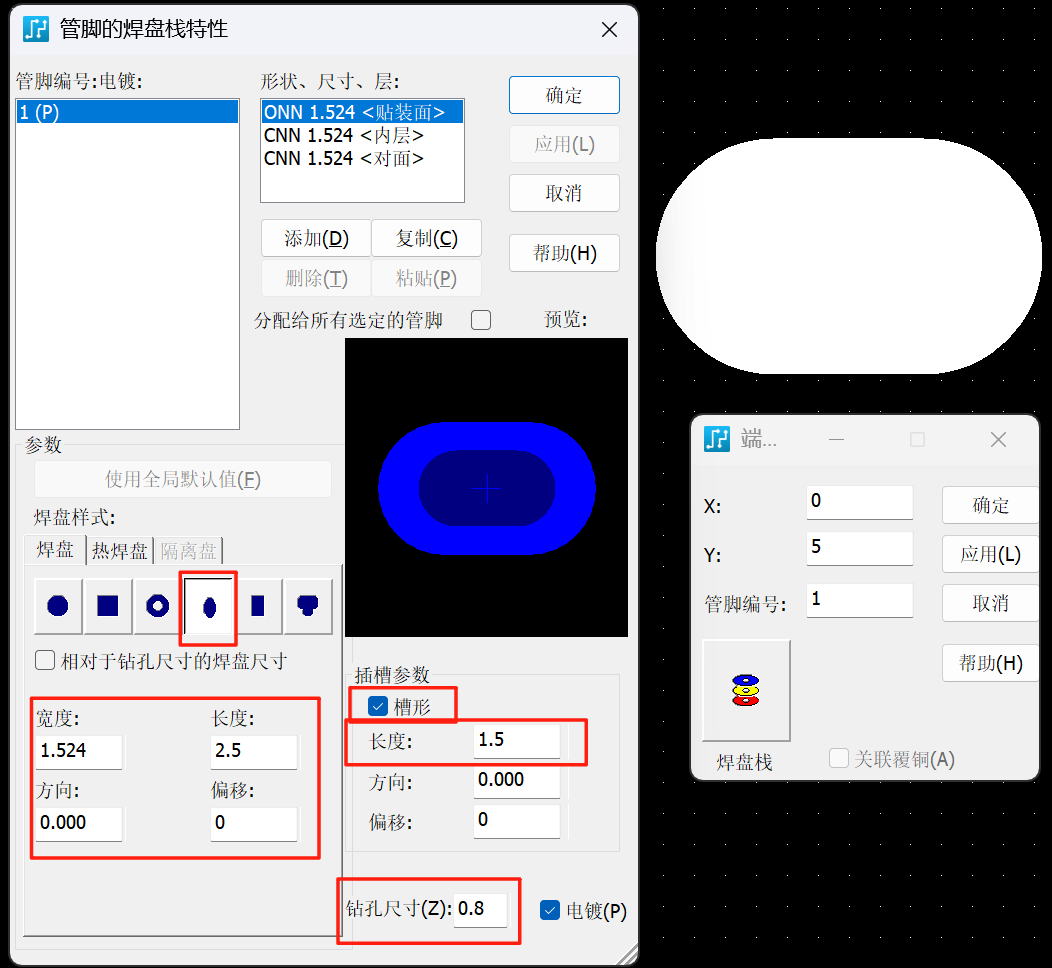

像这样的椭圆焊盘，需要勾选插槽参数中的槽形（Pads中的长度永远是最长边）

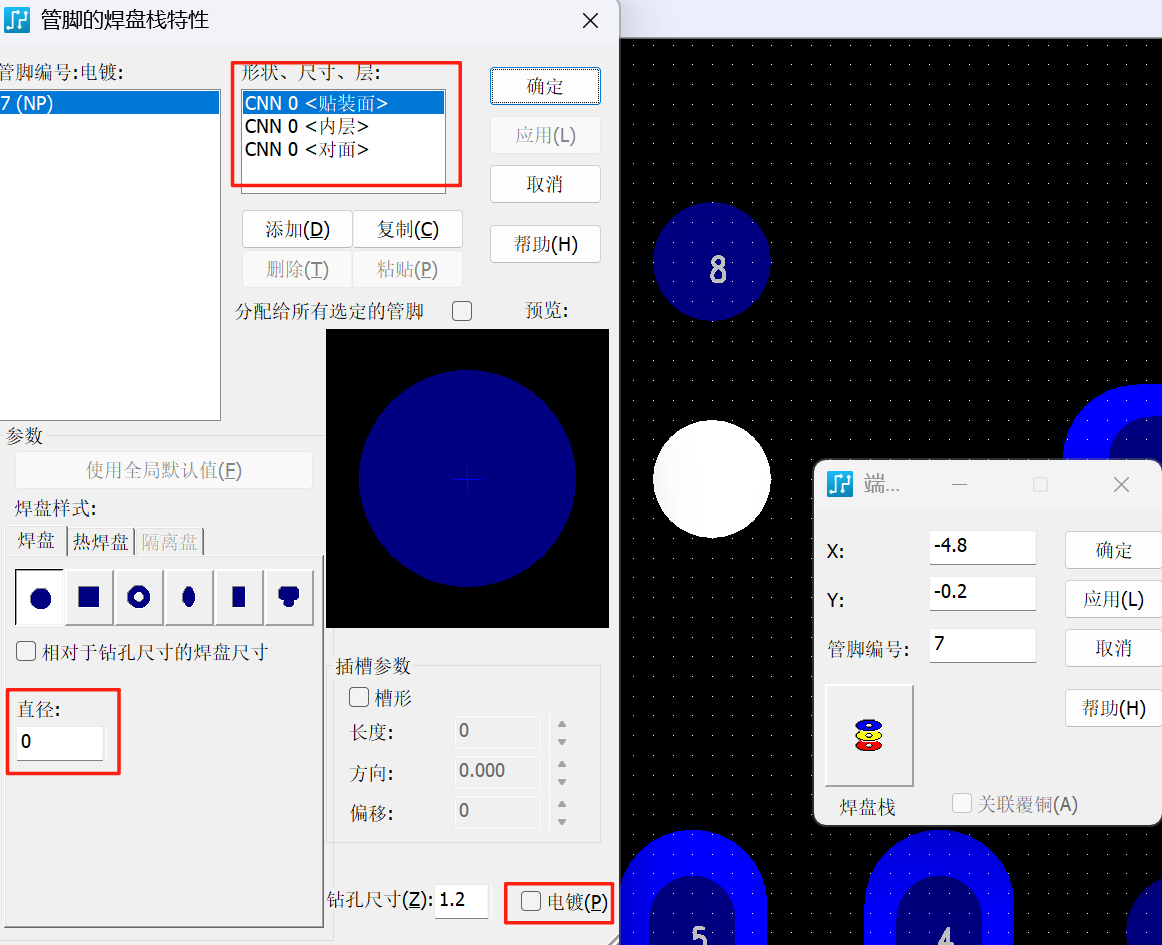

3.2.3 定位孔

定位孔其实也是焊盘，只需要取消电镀层之后，修改焊盘直径，只留下钻孔尺寸即可

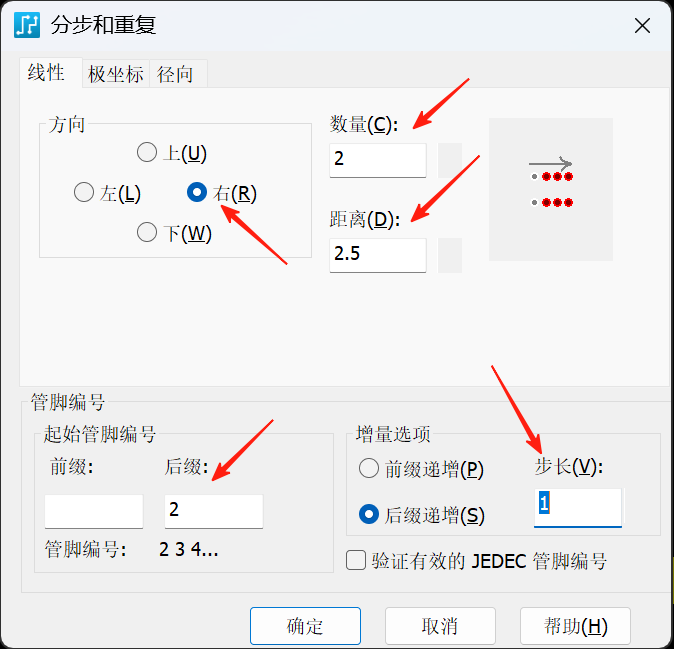

3.2.4 重复放置焊盘操作

如果焊盘的形状和间距一样，如芯片引脚。那么可以使用这个操作

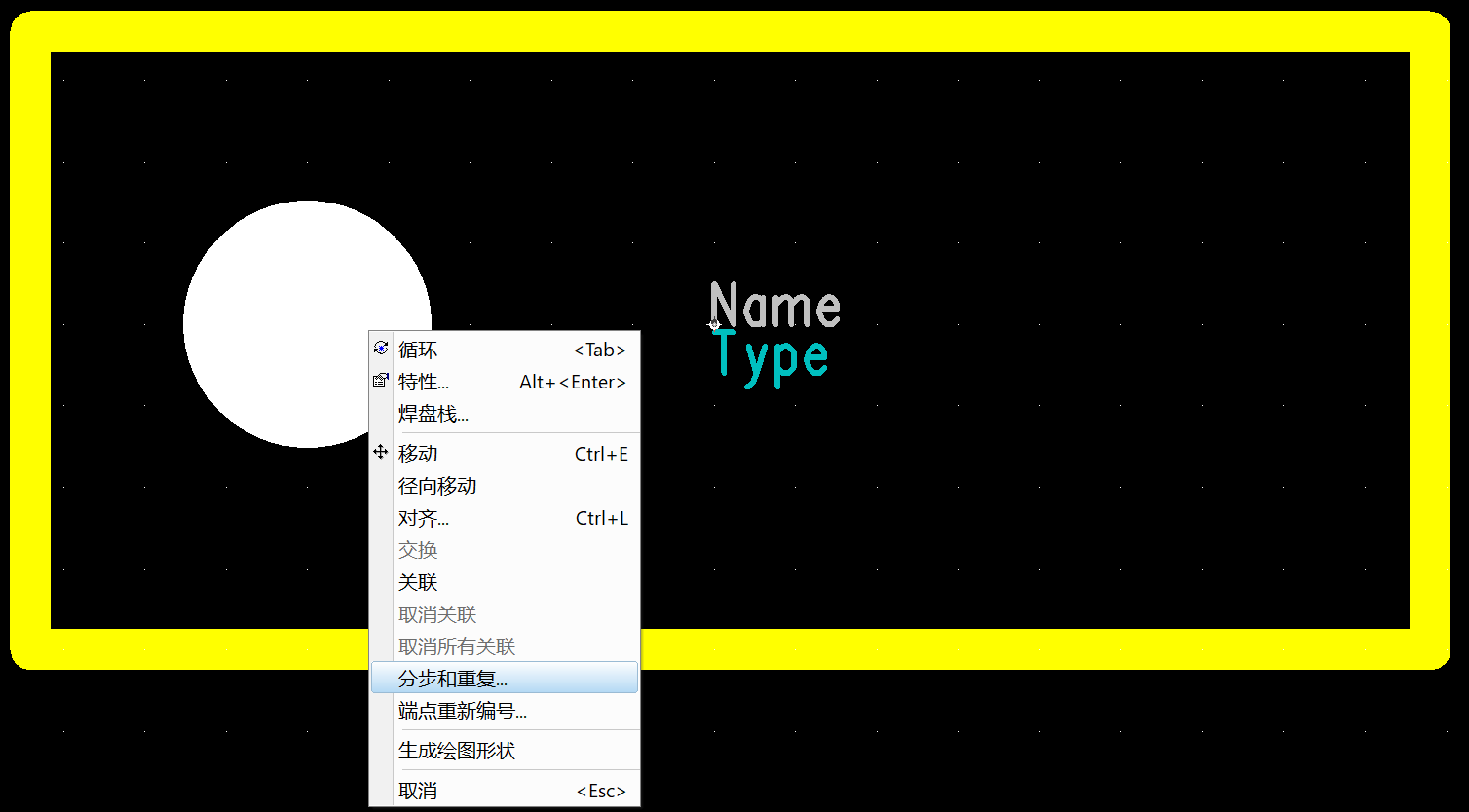

选中要复制的焊盘 -- 右键 -- 分步和重复 -- 根据需求设置

确认后即会根据选中的焊盘复制粘贴了

3.3 绘制丝印

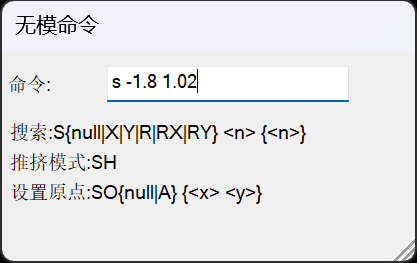

3.3.0 绘制丝印的无模指令

选择绘制的形状

so (设置原点)

s -1.8（x坐标） 1.02（y坐标）（光标点位到坐标处）

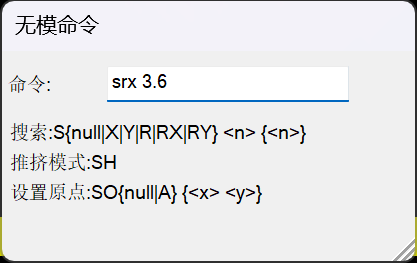

srx 3.6（右移动3.6mm）

sry -3.6 (下移动3.6mm)

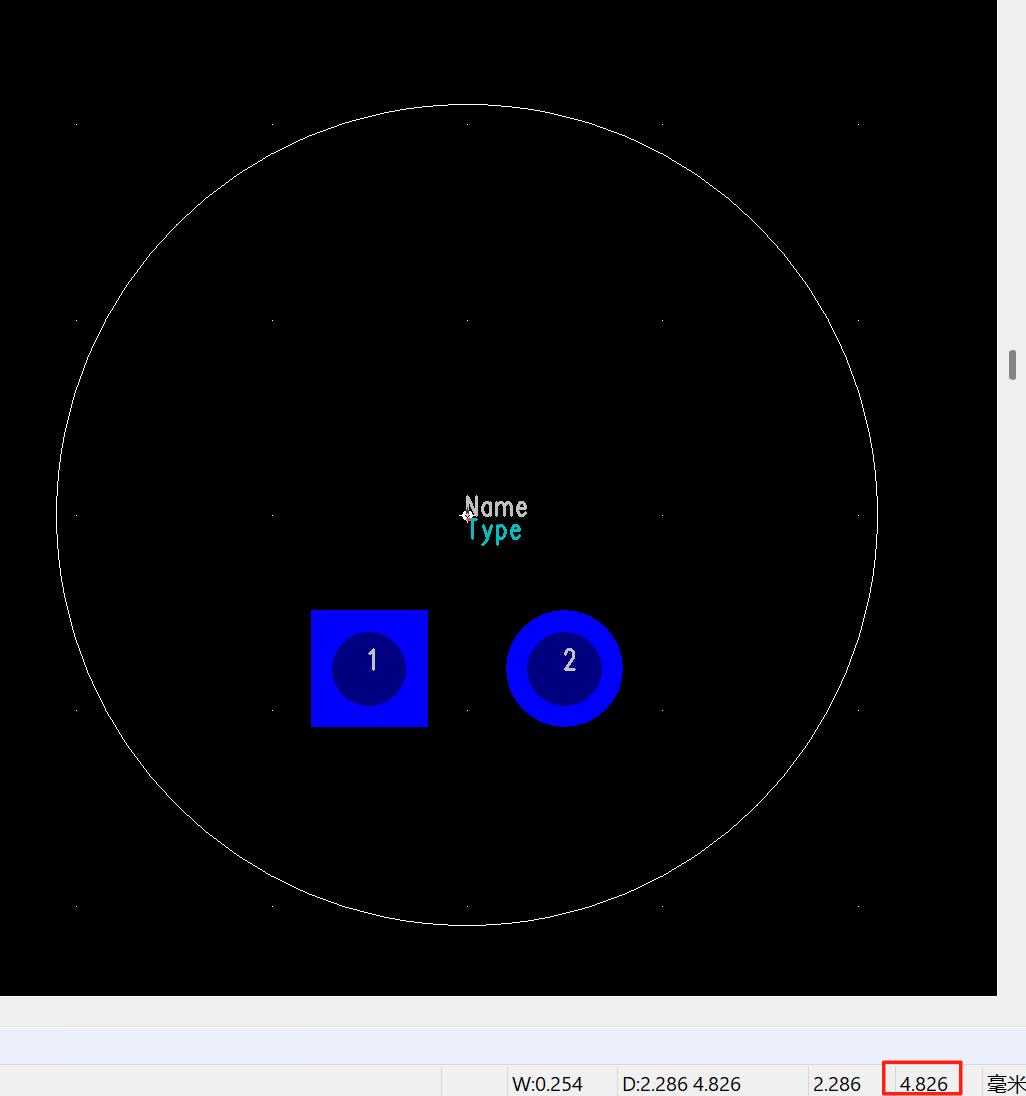

3.3.1 绘制圆形丝印

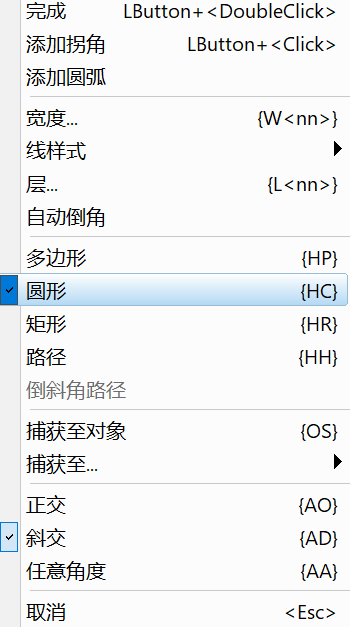

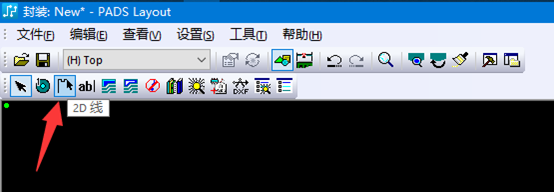

选择2D线

右键选择圆形

圆形半径可看右下角确认

3.3.2 可能会补充

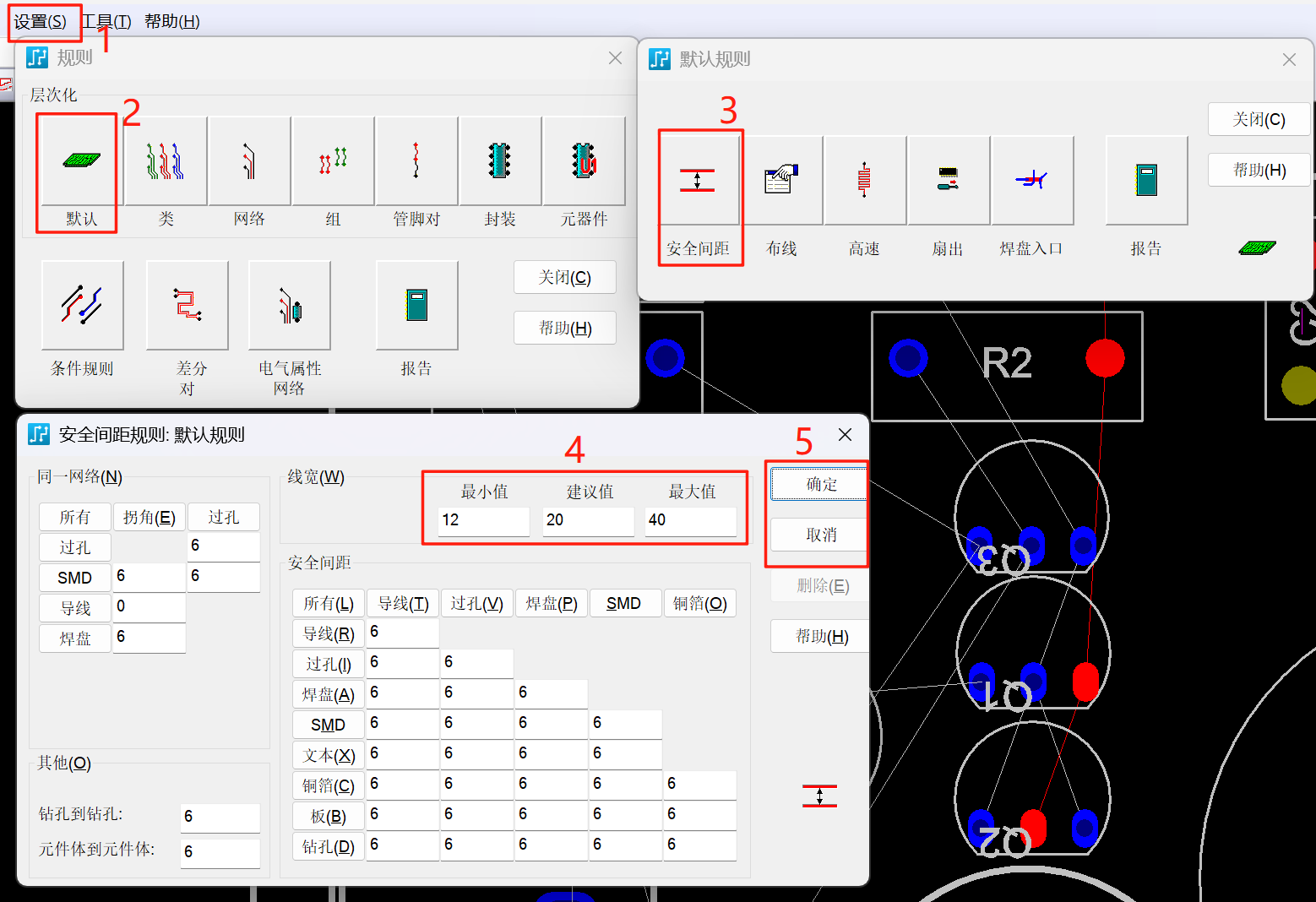

二、一些设计PCB前的准备工作

1.导入网表文件

文件 -- 导入asc文件

（注意：ORCAD中的PCB Footprint要与PADS中的封装名字要严格一致）

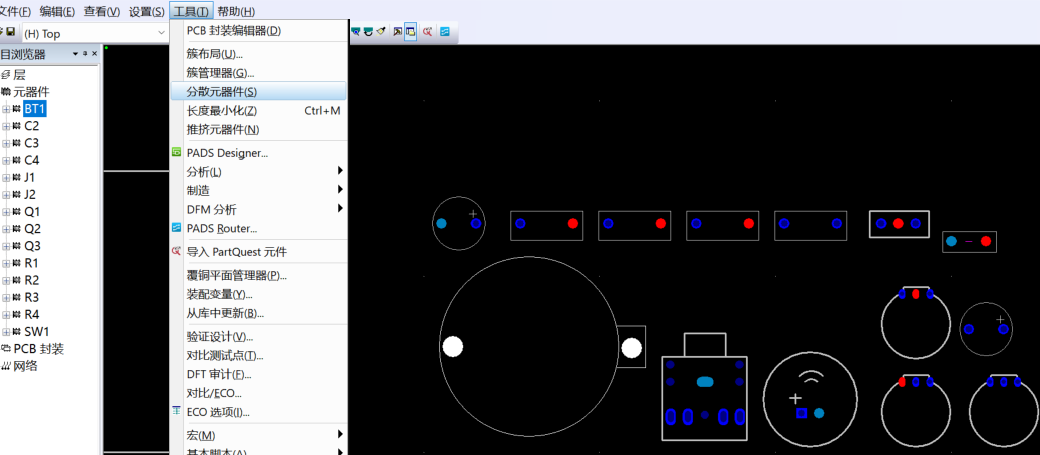

2.分散元器件

PADS导入网表后，元器件会叠在一起，所以需要打散元器件

3.修改丝印/预设线

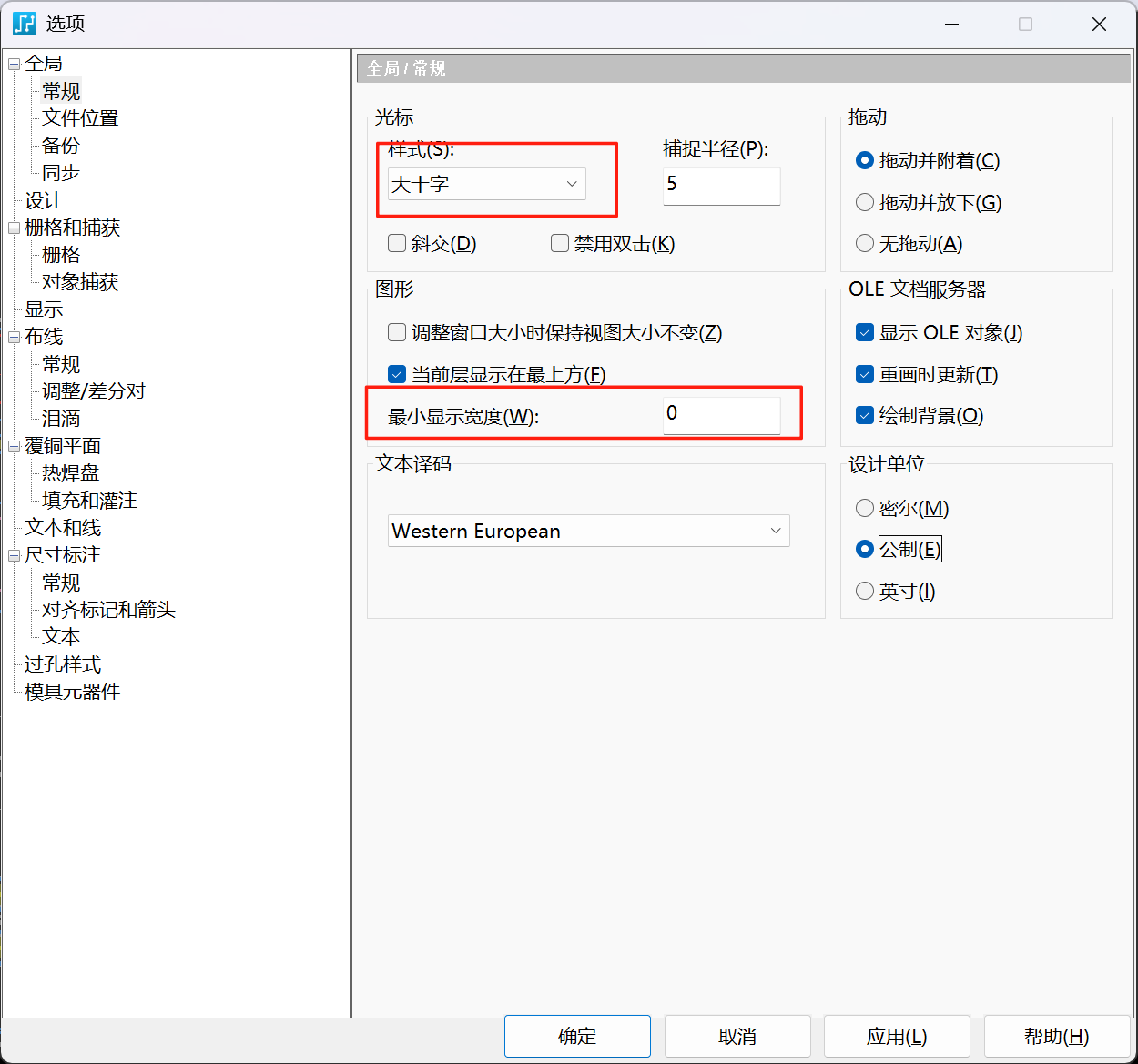

3.1 修改丝印最小显示宽度

光标改为大十字方便对齐
修改丝印最小显示宽度

3.2 修改丝印尺寸

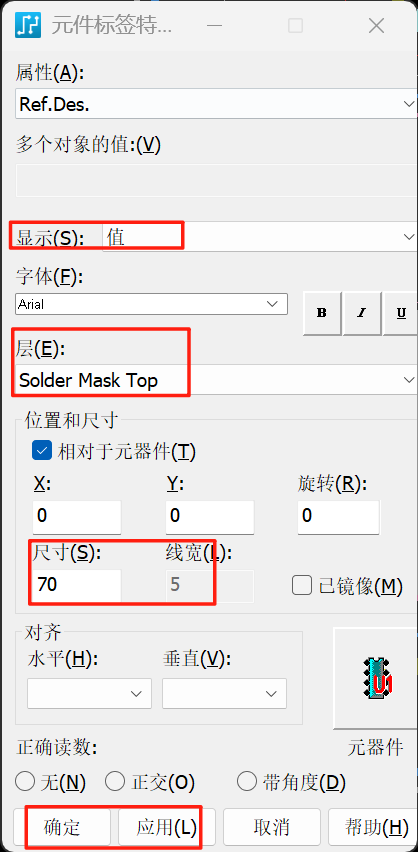

未选中状态下右键选择文档 -- 框选全部丝印 -- 右键特性（"Alt+Enter"）-- 根据需要修改尺寸

注：尽量在布局前就开始这个操作，同时记得统一修改层到丝印层

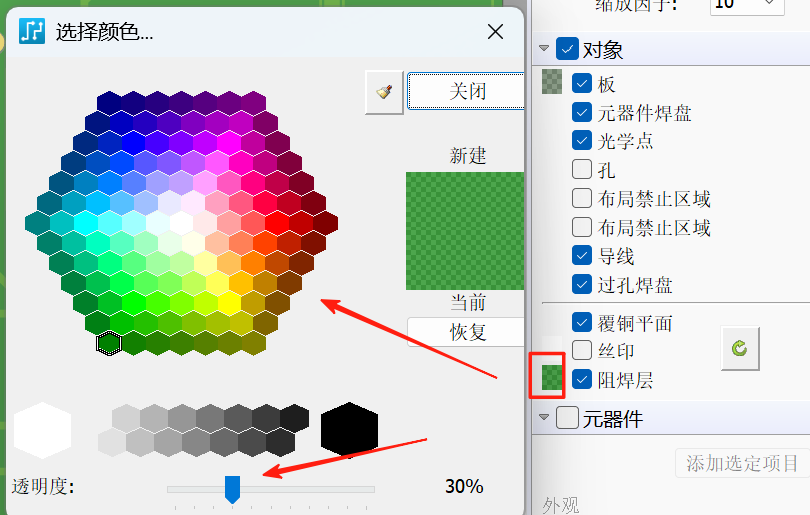

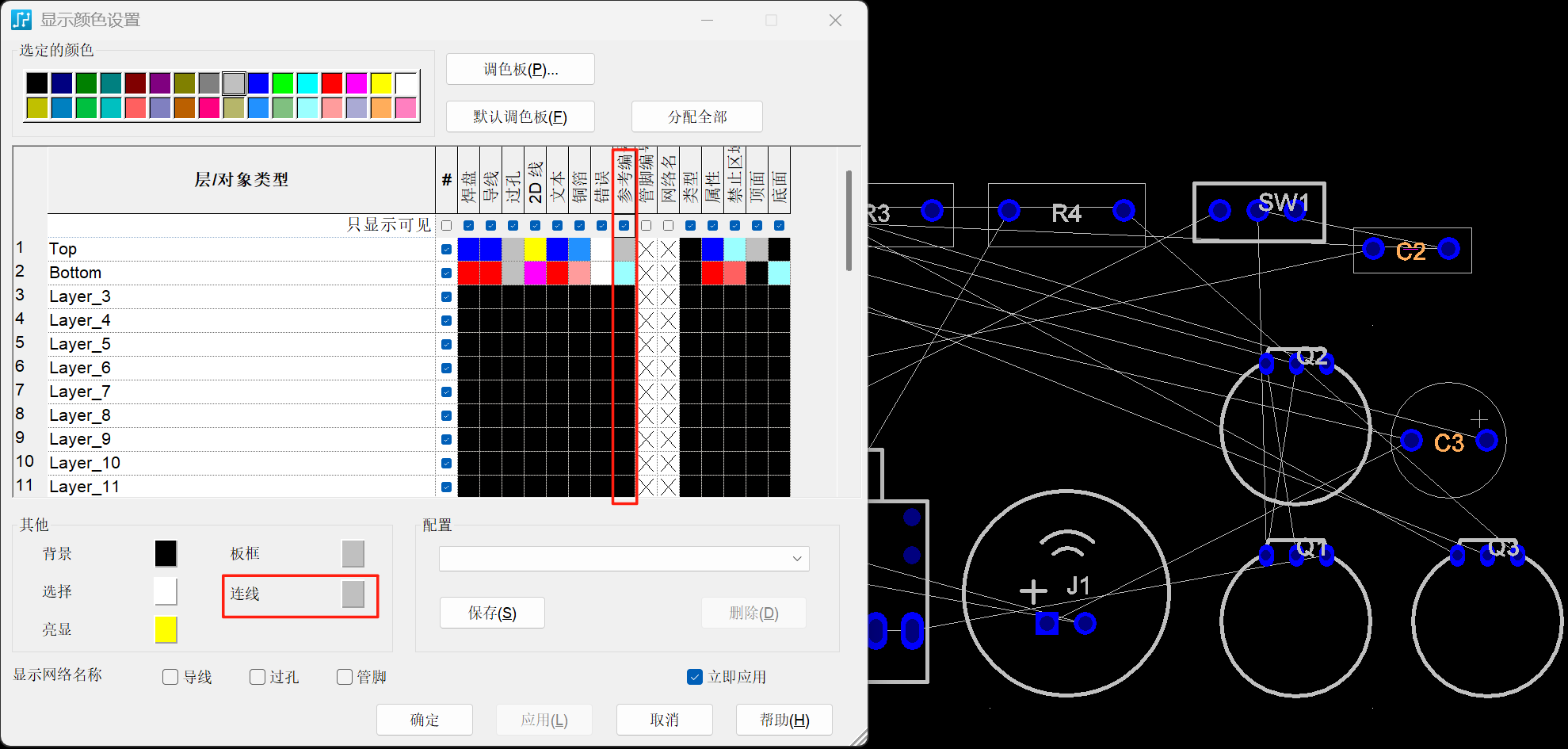

3.3.修改丝印和预设线颜色

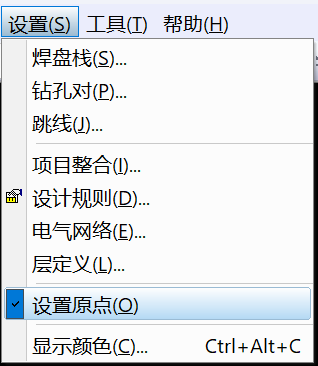

方法一：设置 -- 显示颜色/"CTRL+ALT+C"

这个方法可以直接隐藏所有预设线和丝印

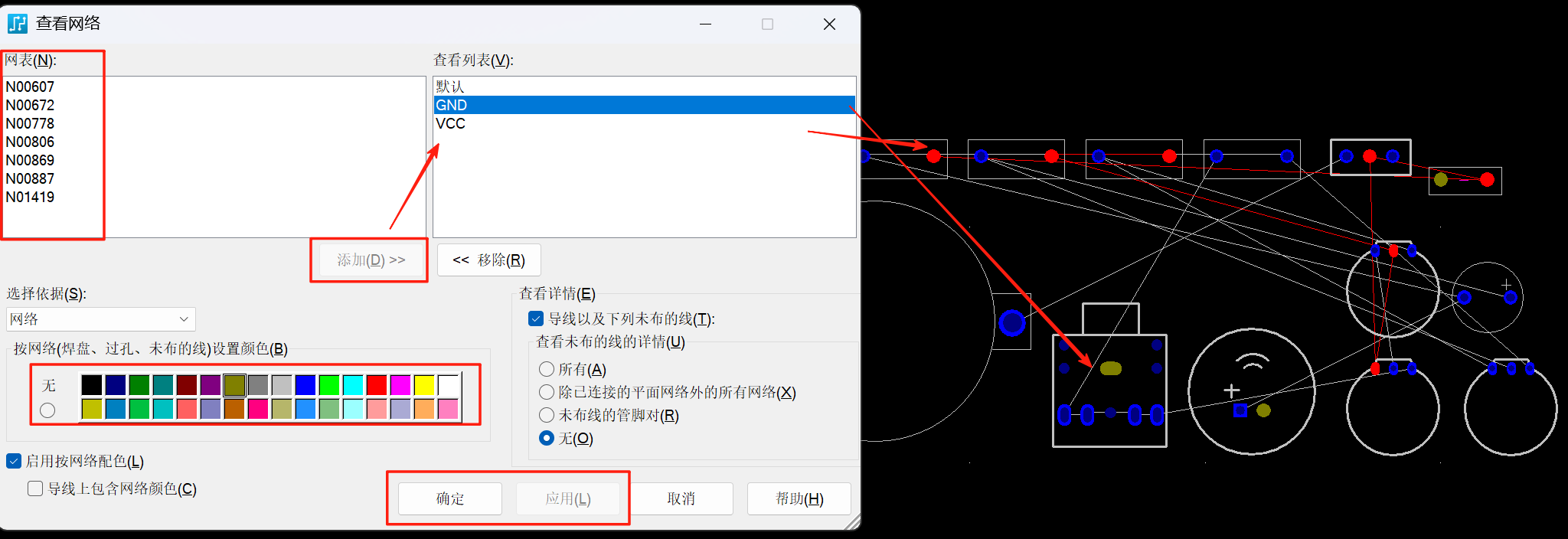

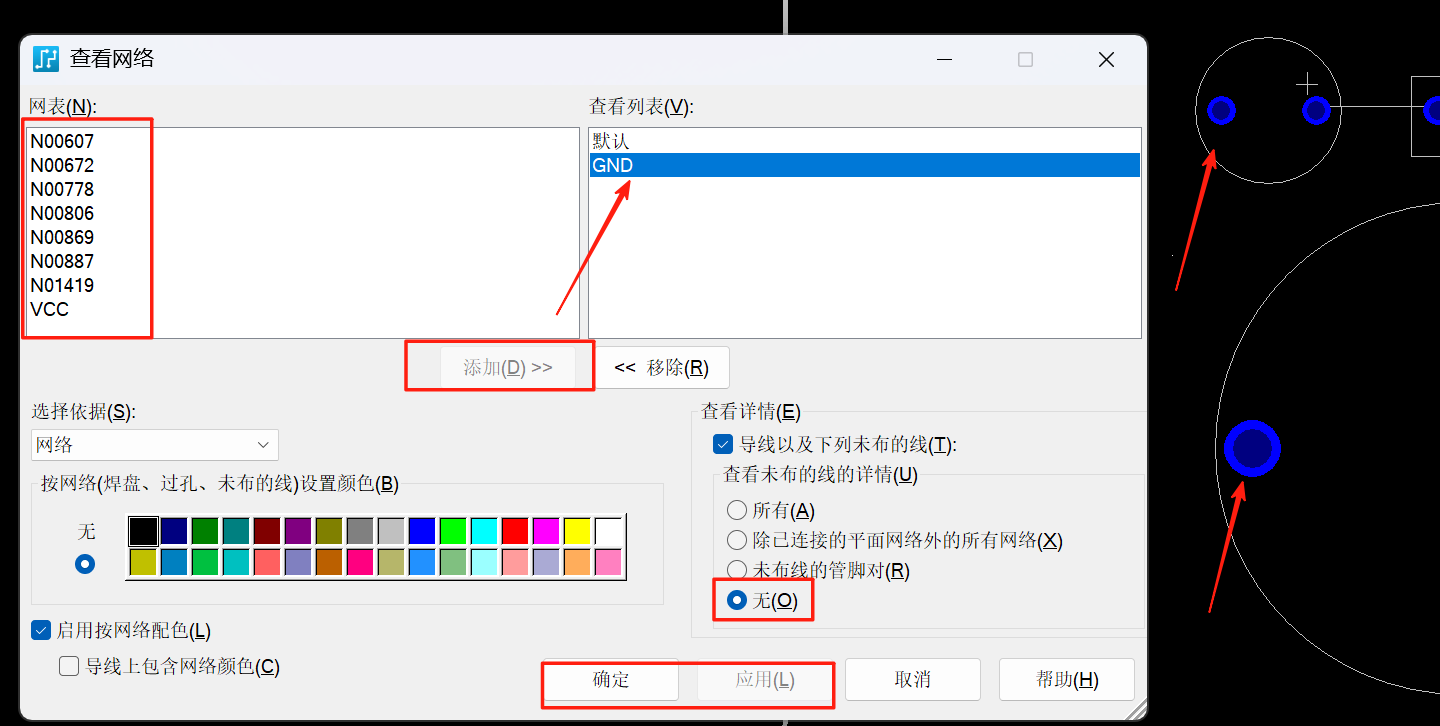

方法二：查看 -- 网络/"CTRL+ALT+N"

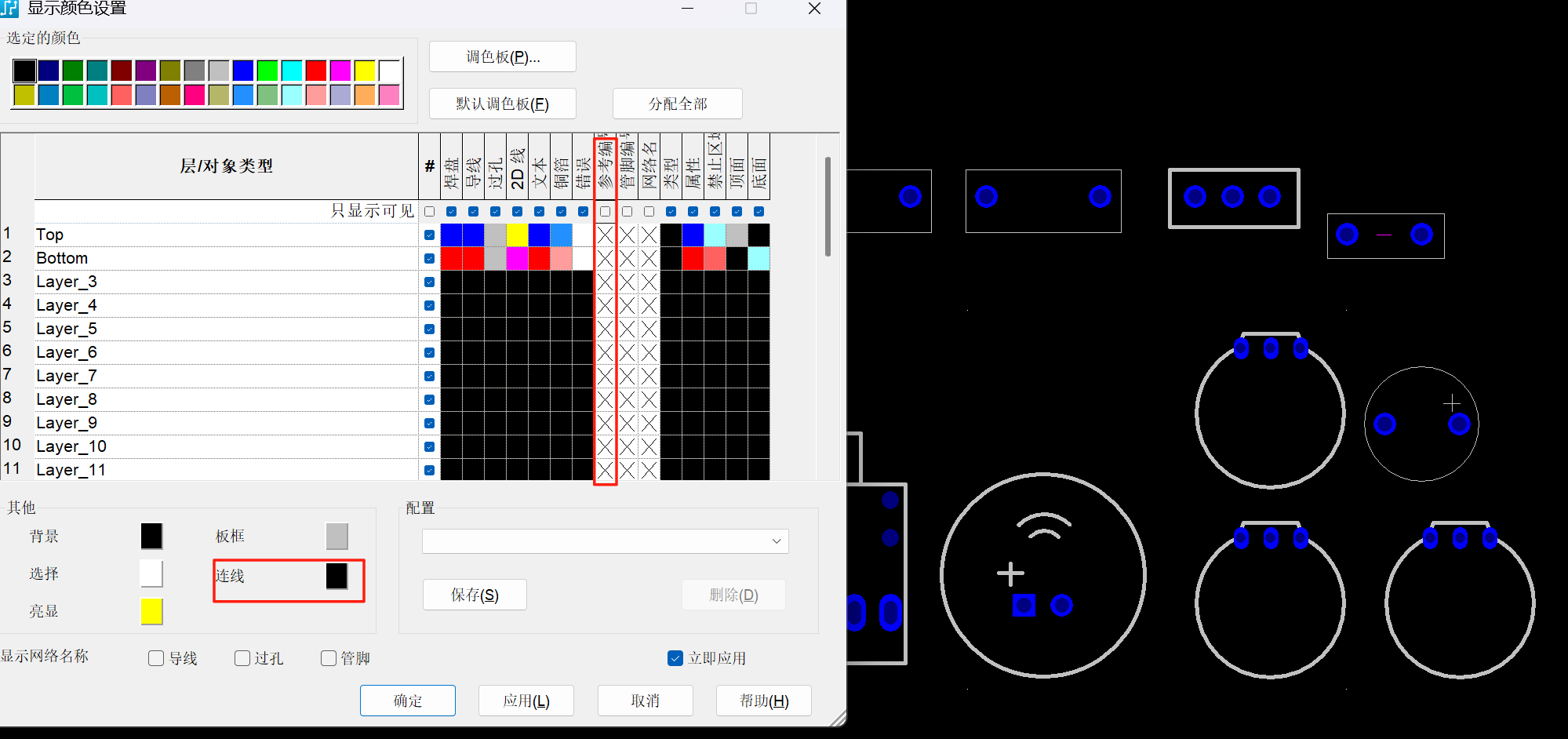

修改颜色如下

4.绘制板框

4.1 导入DXF板框

有些时候板框是 AutoCAD 绘制好的，需要通过导入DXF文件，操作方法看下方：

PADS导入DXF板框-CSDN博客

4.2 准备工作

设置原点"SO"（画板框前，单位记得先切换为毫米）

如果需要板框有圆弧，设置如下：

工具 -- 选项/未选中状态下CTRL+Enter -- 按照需求修改倒角类型与比率

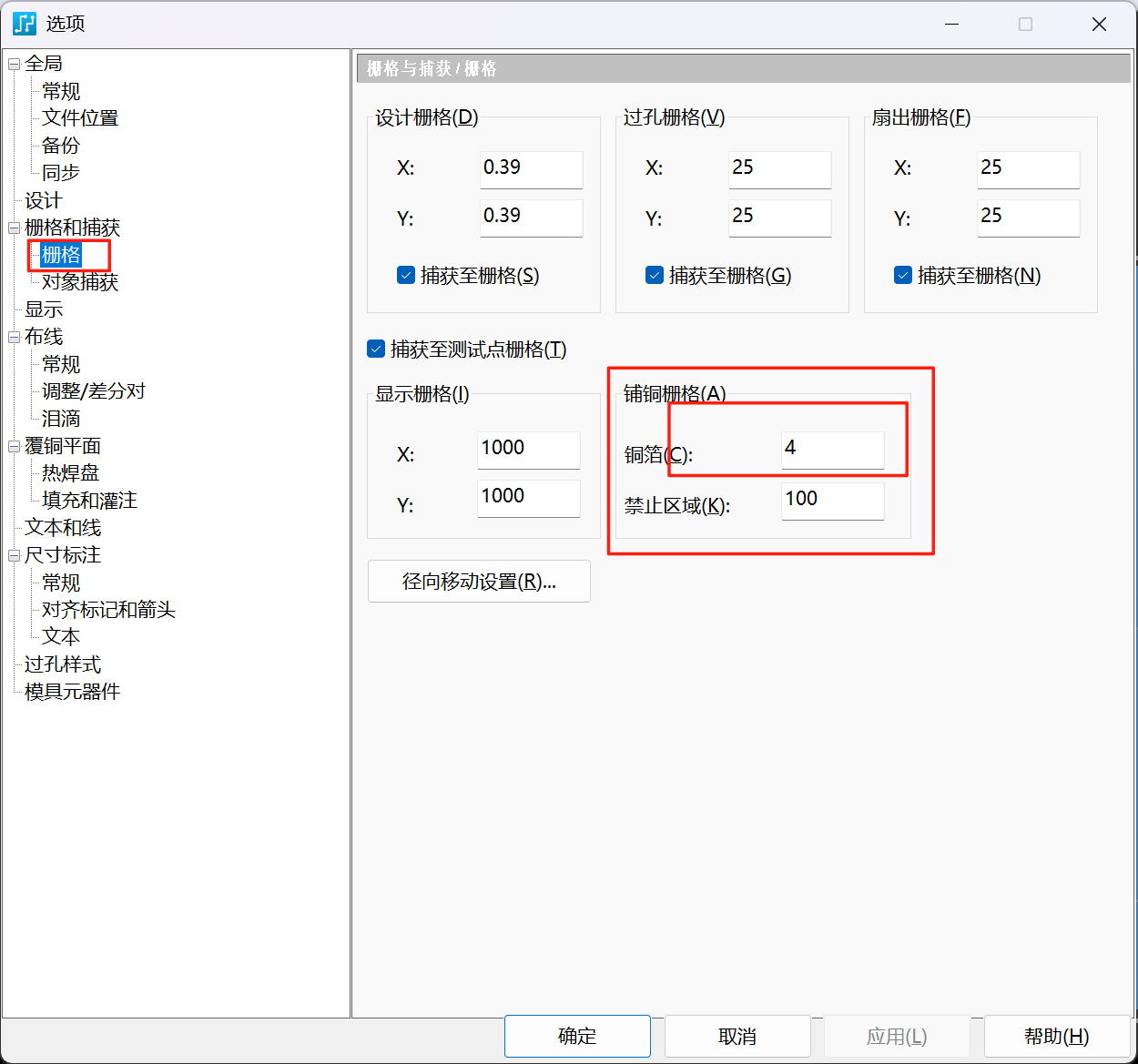

栅格修改小一些，方便按照需要的尺寸

4.3 开始绘制

绘制过程中同样可以使用无模命令。如"s/sry/srx"

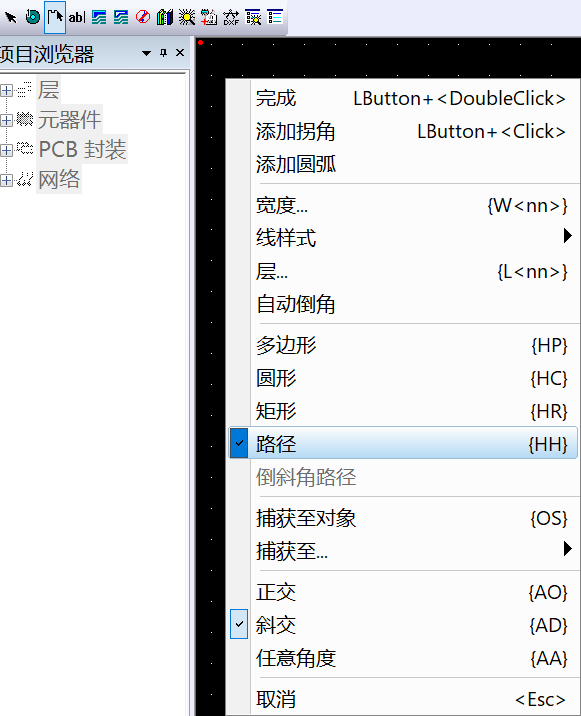

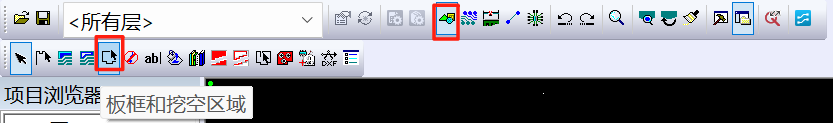

选中工具后，右键路径，根据所需画板框

在已经绘制好的板框添加定位孔

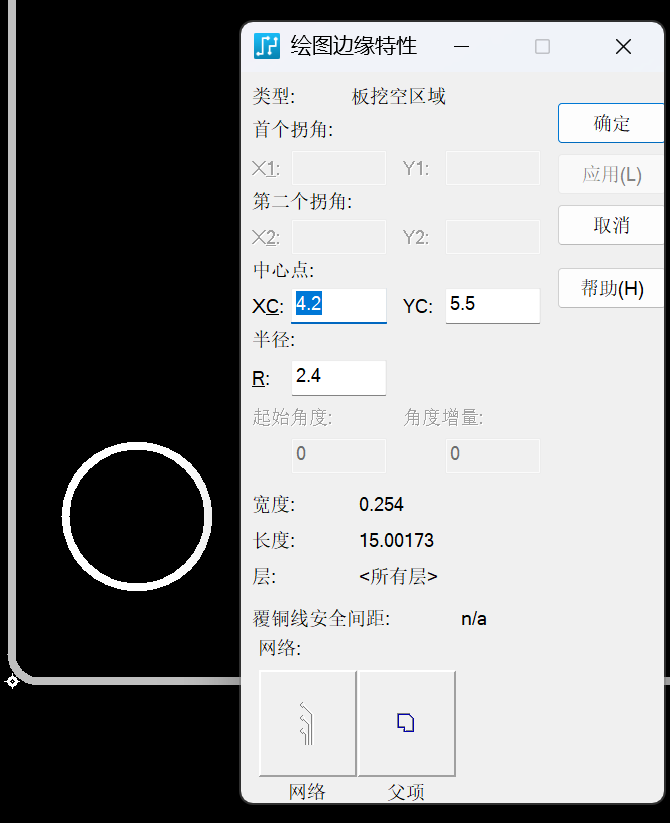

选中板框工具，右键圆形 -- 放置一个圆后 -- 右键选中板框 --双击圆形，修改圆的位置和半径

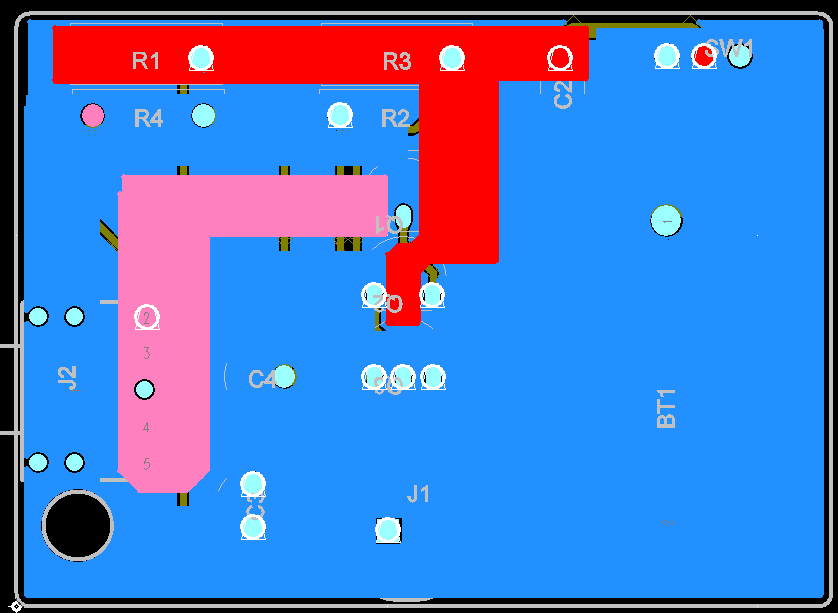

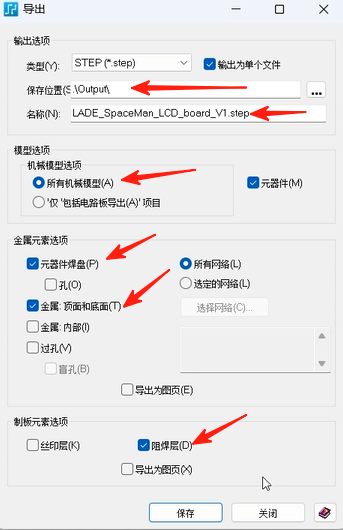

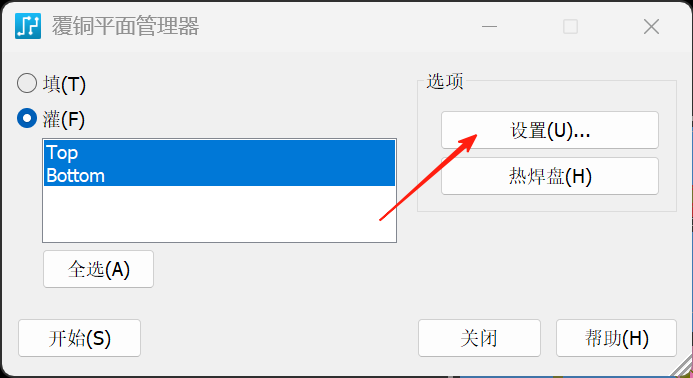

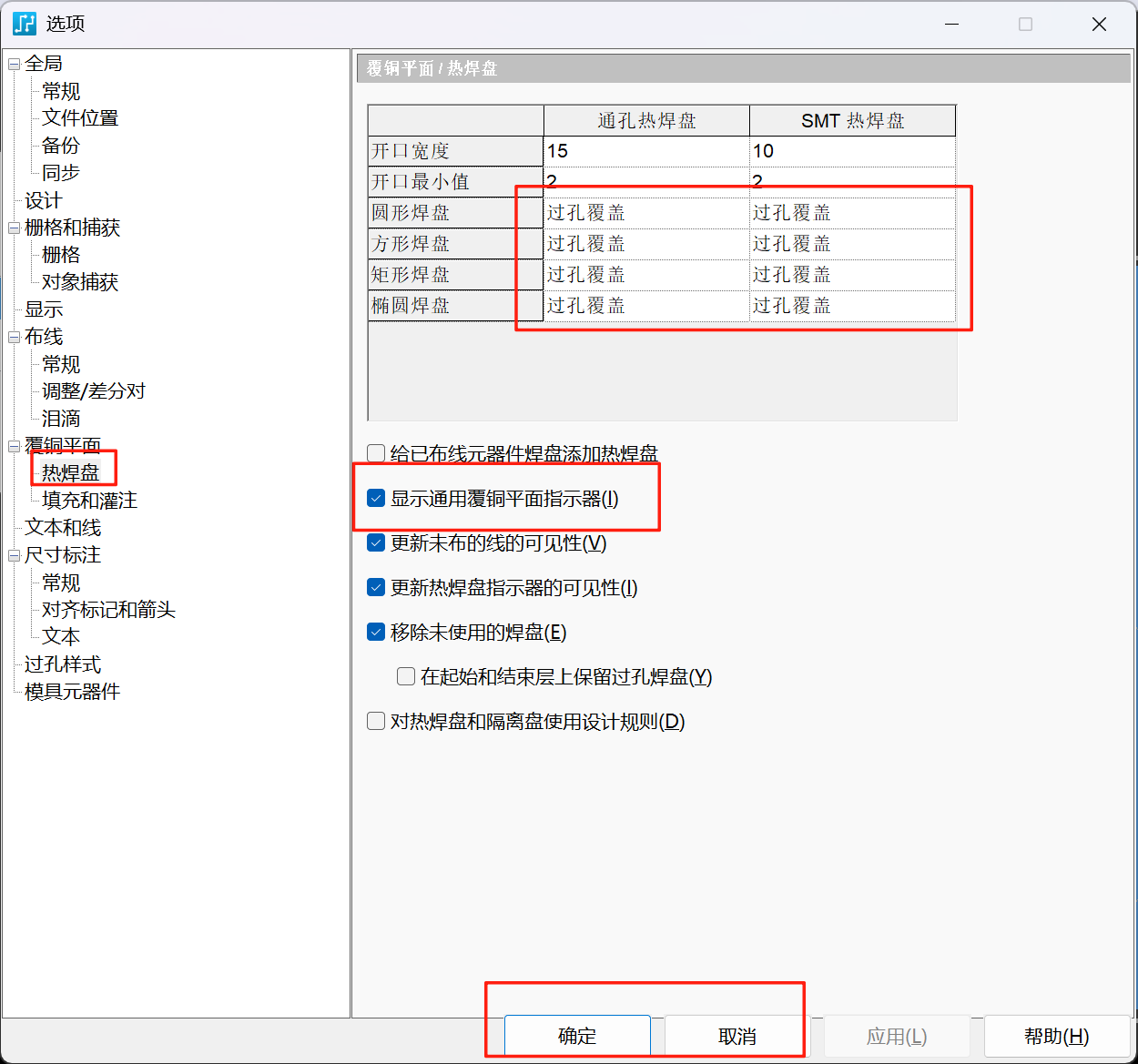

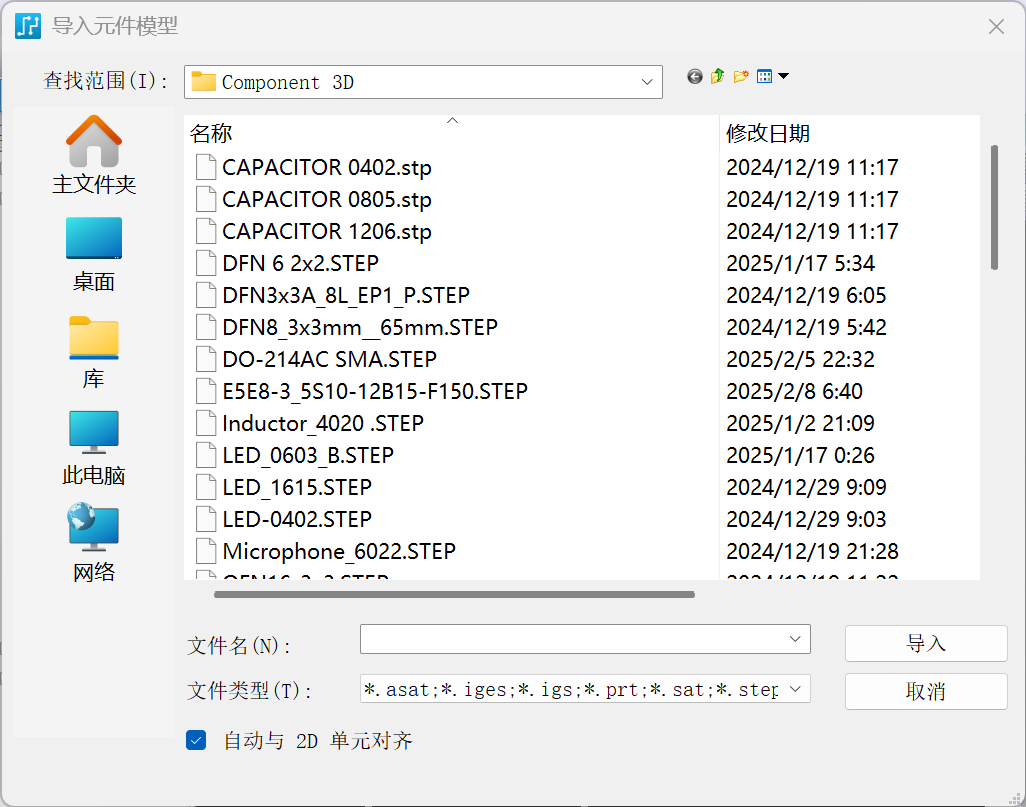

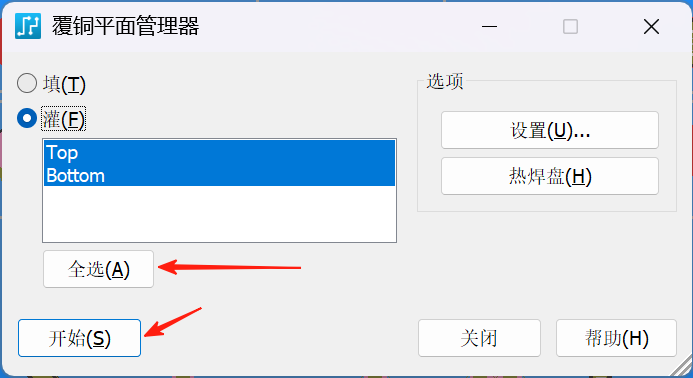

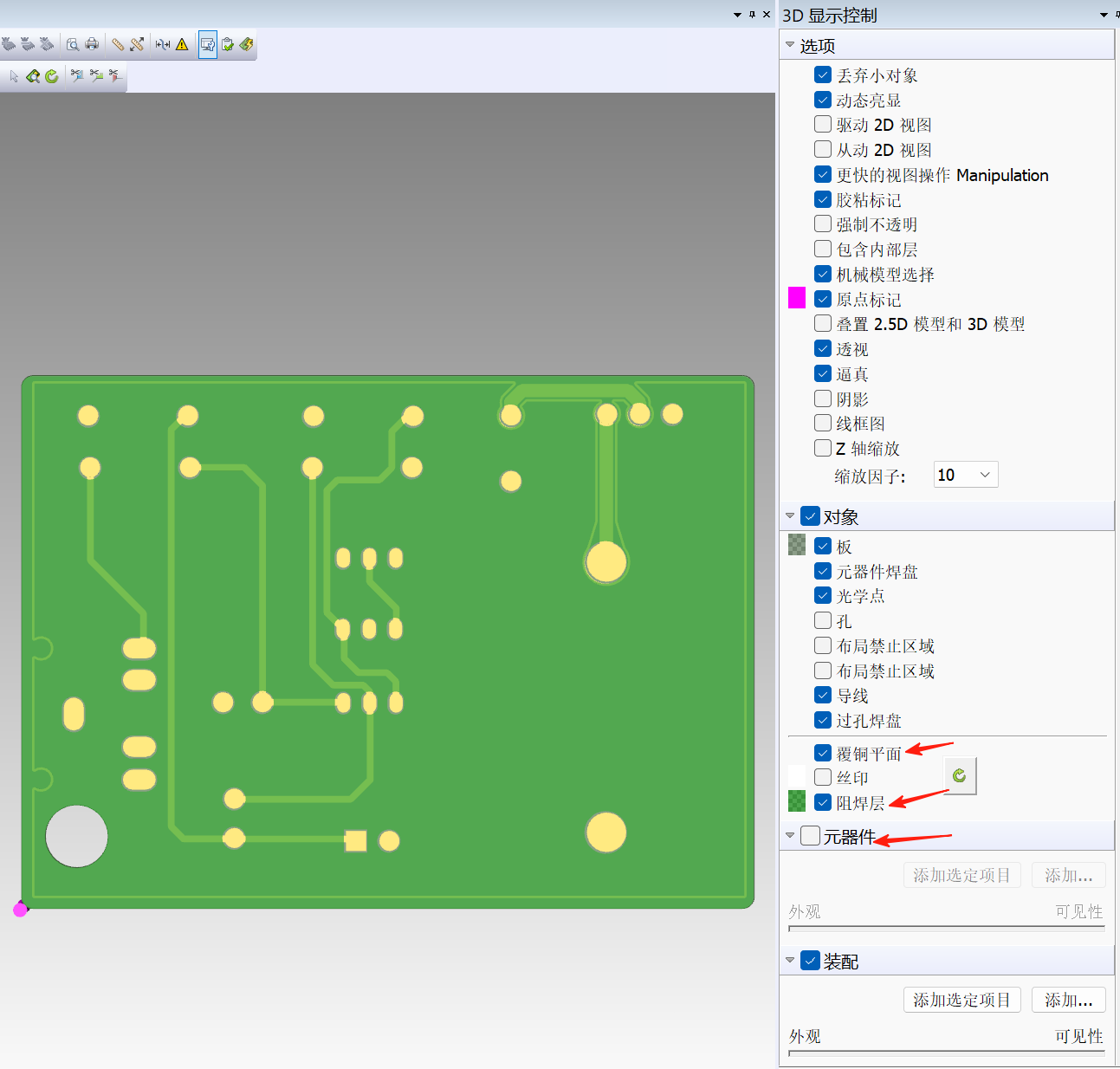

三、PCB布局

1.PADS常用快捷键

PADS LAYOUT常用快捷（键）命令汇总 - PADS PCB论坛 - EDA365电子论坛网

|----------|--------------------------|----------------------------|
| 单位设置 | UM | 单位设置为mil |
| 单位设置 | UMM | 单位设置为mm |
| 单位设置 | G{ }，如G 5 | 同时设置设计栅格和过孔栅格 |
| 栅格设置 | GD{ }，如GD 5 | 设置显示栅格大小 |
| 栅格设置 | GR { }/GV{ } | 设置设计栅格/过孔栅格 |
| 原点设置 | SO/SO{ } { } | 设置原点 |
| 布线设置 | W{ },如W40 | 修改布线宽度 |
| 布线设置 | AA/AD/AO | 任意角/45°/90° |
| 查找和定位 | S { } { },如S 19 15 | 定位坐标 |
| 查找和定位 | SRY { },如SRY 45 | 上/下移动{ }距离 |
| 查找和定位 | SRX { },如SRX 45 | 右/左移动{ }距离 |
| 查找和定位 | SS{ }，如SS R1 | 查找器件 |
| 显示命令 | DO | 显示/关闭钻孔 |
| 显示命令 | PO | 显示/关闭铺铜轮廓 |
| 显示命令 | PN | 显示/关闭管脚编号 |
| 显示命令 | Z { },如Z 1/Z 1-4/Z 1 3 6 | 显示指定层，连续/不连续层 |
| 显示命令 | ZZ | 显示所有层（不包括飞线层） |
| 显示命令 | ZU | 显示/关闭飞线层 |
| 显示命令 | L{ },如 L1 | 切在顶层显示的层，连线状态下切换可直接放过孔 |
| 显示命令 | NNP/NNT/NNV | 显示/关闭管脚/线路/过孔网络名称 |
| 显示命令 | NN | 显示/关闭网络名称显示（首先前面P/T/V打开了） |
| 显示命令 | T | 打开/关闭透明图像模式 |
| 测量命令 | Q | 快速测量长度 |

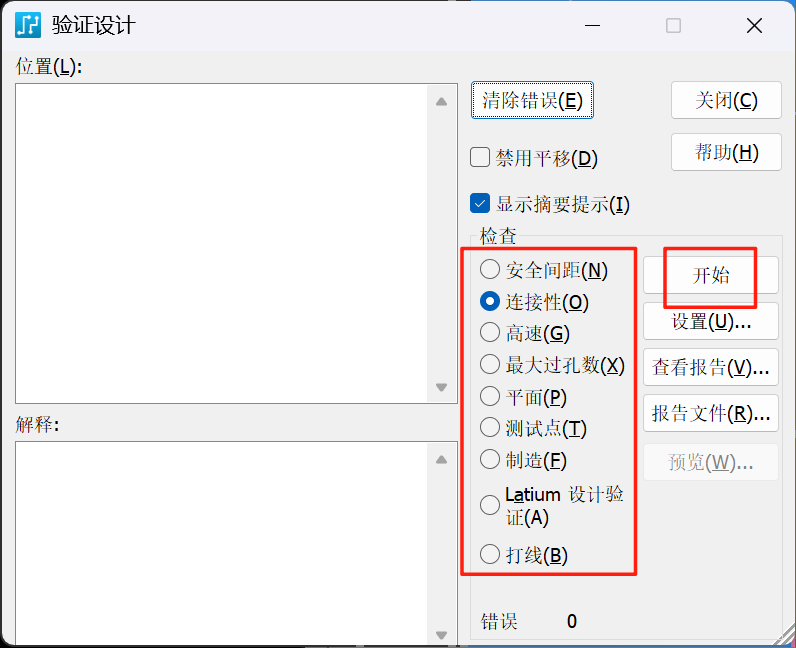

| 其他命令 | DRC | 启用/关闭DRC |
| 参数设置 | CTRL+ALT+N | 打开网络对话框 |
| 参数设置 | CTRL+ALT+C | 打开颜色对话框 |
| 参数设置 | CTRL+ALT+F | 打开筛选 |
| 移动设置 | Ctrl+E | 移动 |
| 移动设置 | Ctrl+R | 旋转 |
| 布线设置 | Ctrl+H | 高亮 |
| 布线设置 | Ctrl+U | 取消高亮 |
| 布线设置 | SHIFT+S | 修线 |
| 视图设置 | Ctrl+B/Home | 缩放板子至窗口大小 |
| 视图设置 | Alt+B | 镜像板子 |

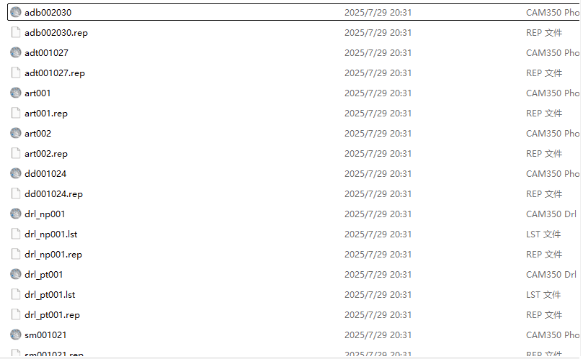

| Gerber设置 | ＠CAMDOCS | 生成GERBER文件 |
| | F2 | 连线 |
| | F4 | 更改当前层 |
| | F6 | 查看网络 |
| | Backspace | 撤销上一个拐角 |

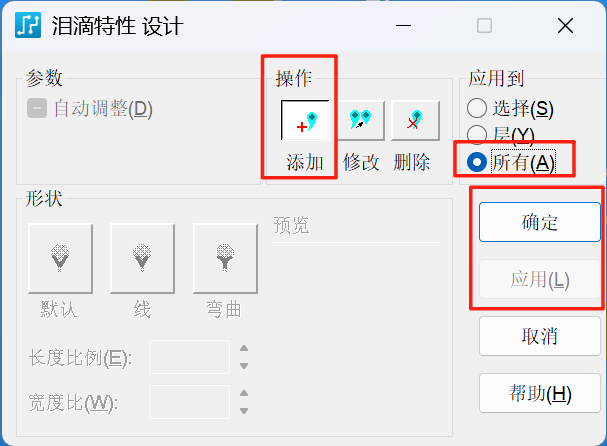

[PADS布局常用快捷键]
