HarmonyOS 6 实战：Component3D 与 SURFACE 渲染模式深度解析

文章目录

- 前言
- [一、Component3D 基础用法](#一、Component3D 基础用法)
- - [1.1 SceneOptions 配置](#1.1 SceneOptions 配置)
  - [1.2 条件渲染：加载态与渲染态分离](#1.2 条件渲染：加载态与渲染态分离)
- [二、SURFACE 模式渲染原理](#二、SURFACE 模式渲染原理)
- - [2.1 两种渲染模式对比](#2.1 两种渲染模式对比)
  - [2.2 SURFACE 模式的触摸事件问题](#2.2 SURFACE 模式的触摸事件问题)
- [三、HitTestMode 与事件层叠架构](#三、HitTestMode 与事件层叠架构)
- - [3.1 正确的 Stack 层叠结构](#3.1 正确的 Stack 层叠结构)
  - [3.2 HitTestMode 三种模式说明](#3.2 HitTestMode 三种模式说明)
- [四、渲染尺寸与 renderWidth / renderHeight](#四、渲染尺寸与 renderWidth / renderHeight)
- - [4.1 独立渲染分辨率](#4.1 独立渲染分辨率)
- 总结

前言

在 HarmonyOS 6 的 3D 渲染体系中，Component3D 是连接 ArkUI 布局体系与底层图形引擎的桥梁组件。它看似只是一个普通的 UI 组件，背后却涉及 Surface 合成、渲染管线以及 HitTest 机制等多个底层概念。本文将深度剖析 Component3D 的两种渲染模式------SURFACE 与 TEXTURE，重点讲解 SURFACE 模式的渲染原理、触摸事件拦截问题的根因，以及在实际项目中如何通过正确的层叠结构解决事件穿透难题。

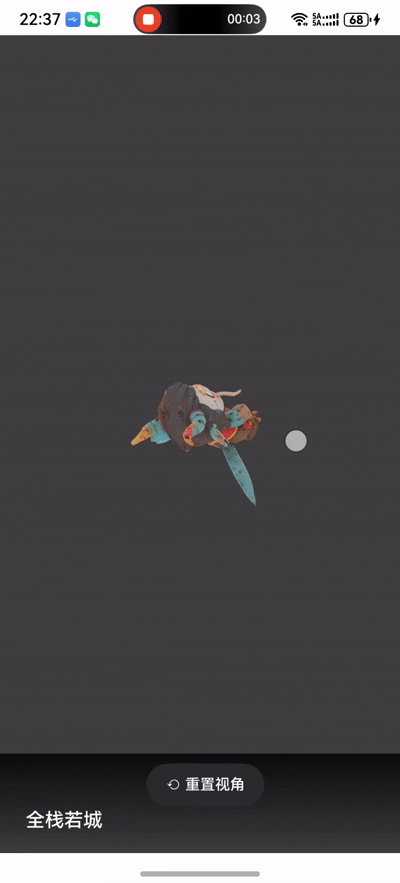

运行效果如下：

一、Component3D 基础用法

1.1 SceneOptions 配置

Component3D 通过 SceneOptions 接收场景配置，两个核心字段缺一不可：

typescript 复制代码

this.sceneOpt = { scene: this.scene, modelType: ModelType.SURFACE } as SceneOptions;

typescript 复制代码

if (this.sceneOpt) {
  Component3D(this.sceneOpt)
    .width('100%')
    .height('100%')
}

SceneOptions 字段	类型	说明
scene	Scene	已加载的 3D 场景对象
modelType	ModelType	渲染模式，SURFACE 或 TEXTURE

提示：scene 字段也可以直接传入 ResourceStr（如 $rawfile('82.glb')），此时引擎内部自动加载，但无法获取 Scene 对象引用，无法控制相机和动画。推荐始终先用 Scene.load() 加载后再传入。

1.2 条件渲染：加载态与渲染态分离

sceneOpt 初始为 null，利用 ArkUI 的条件渲染实现平滑的加载占位：

typescript 复制代码

if (this.sceneOpt) {
  Component3D(this.sceneOpt)
    .width('100%')
    .height('100%')
} else {
  Column() {
    LoadingProgress()
      .width(64)
      .height(64)
      .color(Color.White)
    Text('正在加载 3D 模型...')
      .fontSize(16)
      .fontColor(Color.White)
      .margin({ top: 14 })
  }
  .width('100%')
  .height('100%')
  .justifyContent(FlexAlign.Center)
  .backgroundColor('#FF000000')
}

这种写法的优势：

加载期间展示 LoadingProgress 动画，用户感知到进度
sceneOpt 赋值后 ArkUI 响应式框架自动重建节点树，Component3D 在场景完全就绪后才创建
避免 Component3D 以空 Scene 状态初始化导致黑屏或崩溃

二、SURFACE 模式渲染原理

2.1 两种渲染模式对比

typescript 复制代码

// SURFACE 模式
this.sceneOpt = { scene: this.scene, modelType: ModelType.SURFACE } as SceneOptions;

// TEXTURE 模式（对比）
// this.sceneOpt = { scene: this.scene, modelType: ModelType.TEXTURE } as SceneOptions;

特性	SURFACE 模式	TEXTURE 模式
渲染方式	独立 Surface 层，由硬件合成器直接合成	渲染到纹理，由 GPU 合成到 ArkUI 渲染树
性能	更高（bypass GPU composition）	相对较低
触摸事件	Surface 层在 ArkUI 层之上，拦截所有触摸	与普通 ArkUI 组件相同，事件正常分发
透明叠加	不支持（Surface 层不透明）	支持 ArkUI 组件叠加在 3D 内容上方
推荐场景	全屏 3D 展示、高性能要求	3D 内容与 ArkUI 组件混合显示

主要特点：

SURFACE 模式性能更优，适合全屏 3D 展示场景
TEXTURE 模式与 ArkUI 组件无缝混合，适合 AR 信息叠加
两种模式通过 modelType 字段切换，无需修改其他代码

2.2 SURFACE 模式的触摸事件问题

SURFACE 模式下，3D 渲染内容通过独立的 Surface 合成层显示，该层在 Z 轴上位于所有 ArkUI 层之上。这意味着：

直接在 Component3D 上调用 .onTouch() 无法收到事件
在 Component3D 上方叠加透明 ArkUI 层，也会被 Surface 层拦截

核心优势：

理解这一机制后，解决方案就清晰了：将触摸事件捕获放在 与 Surface 层并列的 ArkUI 层，而非覆盖在其上
Column(){} 空容器配合 hitTestBehavior 是最轻量的解决方案

三、HitTestMode 与事件层叠架构

3.1 正确的 Stack 层叠结构

typescript 复制代码

Stack({ alignContent: Alignment.Bottom }) {

  // 第一层：Component3D（SURFACE 渲染层）
  if (this.sceneOpt) {
    Component3D(this.sceneOpt)
      .width('100%')
      .height('100%')
  }

  // 第二层：顶部标题（HitTestMode.Transparent 允许触摸穿透）
  if (this.sceneOpt) {
    Row() {
      Text('Hunyuan 3D 预览')
        .fontSize(18)
        .fontWeight(FontWeight.Medium)
        .fontColor(Color.White)
    }
    .width('100%')
    .padding({ top: 52, left: 24, bottom: 20 })
    .linearGradient({
      direction: GradientDirection.Bottom,
      colors: [['#CC000000', 0.0], ['#00000000', 1.0]]
    })
    .alignSelf(ItemAlign.Start)
    .hitTestBehavior(HitTestMode.Transparent)
  }

  // 第三层：底部控制栏（HitTestMode.Default 正常响应按钮点击）
  if (this.sceneOpt) {
    Row() {
      // ... 按钮
    }
    .hitTestBehavior(HitTestMode.Default)
  }

  // 第四层：全屏触摸捕获层
  if (this.sceneOpt) {
    Column(){}
      .width('100%')
      .height('100%')
      .hitTestBehavior(HitTestMode.Transparent)
      .onTouch((event: TouchEvent) => {
        // 处理旋转手势
      })
  }
}

3.2 HitTestMode 三种模式说明

HitTestMode	行为	用途
Default	自身响应触摸，子组件也参与 HitTest	普通按钮、可交互组件
Transparent	自身响应触摸，但不阻止事件继续向下传递	渐变蒙层、触摸捕获层
None	不参与 HitTest，完全透明	纯视觉装饰层

触摸分发顺序（Stack 中从上到下）：

第四层触摸捕获层（Transparent）：接收 onTouch 事件，同时允许事件继续传递
第三层底部控制栏（Default）：按钮区域正常响应 onClick
第二层顶部标题（Transparent）：不拦截触摸
第一层 Component3D：SURFACE 层，ArkUI 事件不到达此处

提示：HitTestMode.Transparent 与 HitTestMode.None 的区别在于：Transparent 的 onTouch 回调仍然会被调用 ，而 None 完全不参与事件分发，onTouch 不会触发。本项目使用 Transparent 正是利用了这一特性。

四、渲染尺寸与 renderWidth / renderHeight

4.1 独立渲染分辨率

Component3D 支持独立设置渲染分辨率，与显示尺寸解耦：

typescript 复制代码

Component3D(this.sceneOpt)
  .width('100%')
  .height('100%')
  // 可选：降低渲染分辨率提升性能
  // .renderWidth('60%')
  // .renderHeight('60%')

本项目使用全分辨率渲染（不设置 renderWidth/renderHeight），以获得最佳显示效果。在性能敏感场景下，可以将渲染分辨率设为 60%，由引擎自动上采样到显示尺寸，画质略有下降但帧率显著提升。

主要特点：

渲染分辨率与显示尺寸完全解耦
低端设备可降低渲染分辨率保证流畅度
高端设备可使用原生分辨率或更高渲染精度

总结

Component3D 是 HarmonyOS 6 3D 渲染的核心组件，SURFACE 模式 凭借硬件合成的性能优势是全屏 3D 场景的首选，但需要理解其触摸事件机制。通过合理设计 Stack 层叠结构，配合 HitTestMode.Transparent，可以在 SURFACE 模式下同时实现高性能渲染和完整的手势交互。本文涉及的层叠架构设计思路，同样适用于其他需要在 3D 内容上叠加 UI 的场景。
