Unreal5 研究笔记蓝图自定义节点

环境：Unreal5.6 语言：C++

面向：Unreal初学者

总起

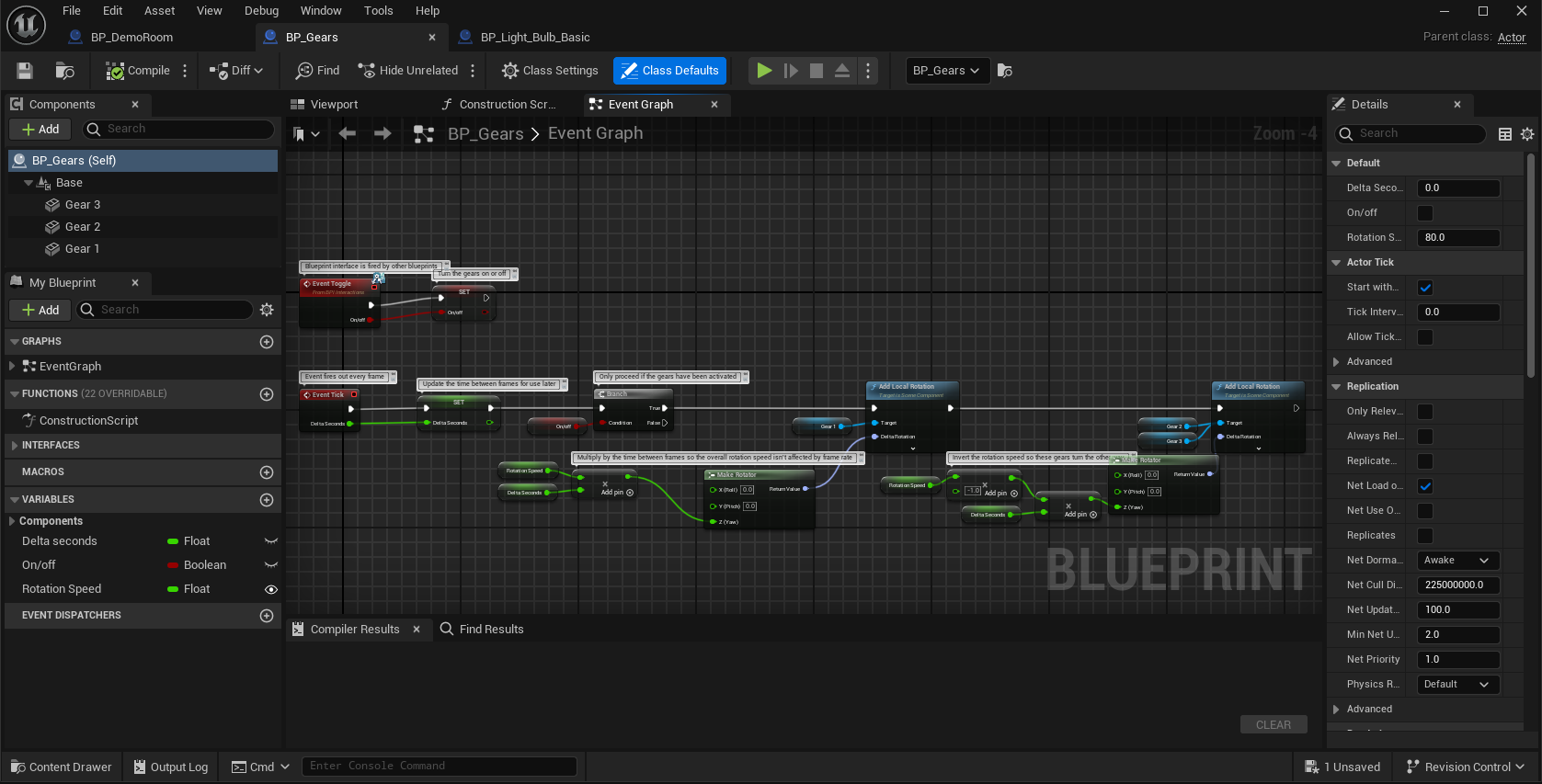

蓝图在Unreal中非常重要，基本是个必学概念，它分别承担了以下的功能：

游戏逻辑编写（类似Unity中的C#脚本），拥有定义或调用事件、函数、变量等能力；
可复用的预制件（类似Unity中的Prefab）；
动画蓝图（类似于Unity中的Animator）；
关卡蓝图，这个其实没什么特别的，就是每个关卡独有的全局事件列表；
控件蓝图，将UI视觉元素与交互逻辑整合在一起。

蓝图的前身是Kismet，Unreal3时期功能较为有限，逻辑大部分还使用Unreal Script来编写。到了Unreal4，蓝图正式推出，整合了前两者的能力。

因此如果程序员想脱离蓝图，纯用C++开发会痛苦无比。

当然最近我有了解到现在AI编程针对蓝图的适配有限（因为现在的AI编程本质就是做文本分析嘛），所以有人尝试让AI直接生成C++代码，似乎结果还不错，不过C++这个编译使用起来还是比较麻烦的......（想念C# 1秒钟）

自定义蓝图节点

说回到当前的一个需求：想要定义一个两个Int值相加的节点。

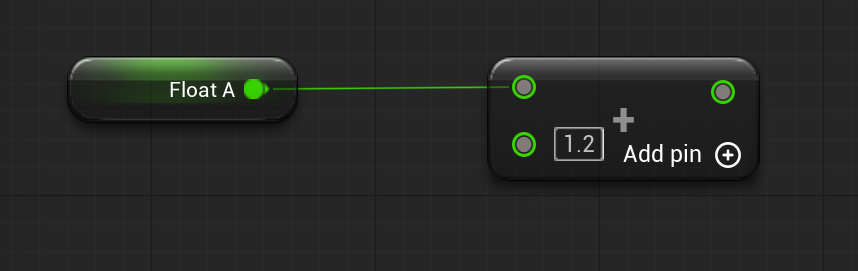

首先Unreal中本身自带了一个 Add 节点，并且支持任意类型的相加：

其次是使用 UFUNCTION，直接在C++中定义一个函数，这应该最常用的方式了：

cpp 复制代码

// .h文件
UFUNCTION(BlueprintPure, Category = "MyTestActor|Math", meta = (DisplayName = "Actor Static Add"))
static int32 StaticMyAddInts(int32 a, int32 b);

// .cpp文件
int32 AMyTestActor::StaticMyAddInts(int32 a, int32 b)
{
	return a + b;
}

这里需要注意一些细节：

BlueprintPure，无执行引脚，需要有返回值（区别于BlueprintCallable有执行引脚）；
Category描述是右键添加节点时的分类；
DisplayName就是显示的名字。

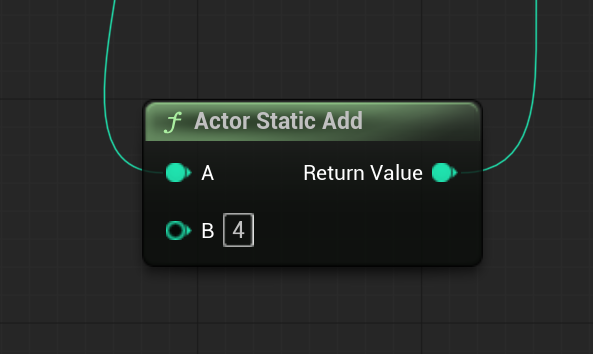

结果：

最后是继承于 K2Node，完全自定义节点，灵活度最高，也是最麻烦的一种。好处是可以实现动态引脚、完全自定义外观、自定义编译时展开等。

cpp 复制代码

// .h文件
class MYEDITOR_API UMyBPNode_AddTwoInts : public UK2Node
{
	GENERATED_BODY()

public:
    // 纯节点（无执行引脚）
    virtual bool IsNodePure() const override { return true; }

    // 创建引脚
    virtual void AllocateDefaultPins() override;

    // 节点外观
    virtual FText GetNodeTitle(ENodeTitleType::Type TitleType) const override;
    virtual FText GetTooltipText() const override;

    // 菜单栏的注册
    virtual void GetMenuActions(FBlueprintActionDatabaseRegistrar& ActionRegistrar) const override;
    virtual FText GetMenuCategory() const override;

    // 编译时展开
    virtual void ExpandNode(FKismetCompilerContext& CompilerContext, UEdGraph* SourceGraph) override;
};

// .cpp文件（样式类的就不做多过多赘述，主要是展开节点）
void UMyBPNode_AddTwoInts::ExpandNode(FKismetCompilerContext& CompilerContext, UEdGraph* SourceGraph)
{
    Super::ExpandNode(CompilerContext, SourceGraph);

    // 1. 找到目标函数：UKismetMathLibrary::Add_IntInt
    UFunction* AddFunction = UKismetMathLibrary::StaticClass()->FindFunctionByName(GET_FUNCTION_NAME_CHECKED(UKismetMathLibrary, Add_IntInt));
    if (!AddFunction)
    {
        CompilerContext.MessageLog.Error(*LOCTEXT("AddFunctionNotFound", "Add_IntInt function not found.").ToString(), this);
        return;
    }

    // 2. 在编译图中生成一个中间函数调用节点
    UK2Node_CallFunction* CallAddNode = CompilerContext.SpawnIntermediateNode<UK2Node_CallFunction>(this, SourceGraph);
    CallAddNode->SetFromFunction(AddFunction);
    CallAddNode->AllocateDefaultPins();

    // 3. 获取原节点和中间节点的引脚
    UEdGraphPin* InputAPin = FindPinChecked(TEXT("A"));
    UEdGraphPin* InputBPin = FindPinChecked(TEXT("B"));
    UEdGraphPin* ResultPin = FindPinChecked(TEXT("Result"));

    UEdGraphPin* CallInputAPin = CallAddNode->FindPinChecked(TEXT("A"));
    UEdGraphPin* CallInputBPin = CallAddNode->FindPinChecked(TEXT("B"));
    UEdGraphPin* CallReturnPin = CallAddNode->GetReturnValuePin();

    // 4. 将原节点的引脚链接转移到中间节点
    CompilerContext.MovePinLinksToIntermediate(*InputAPin, *CallInputAPin);
    CompilerContext.MovePinLinksToIntermediate(*InputBPin, *CallInputBPin);
    CompilerContext.MovePinLinksToIntermediate(*ResultPin, *CallReturnPin);

    // 5. 断开原节点的所有链接（编译器将忽略它）
    BreakAllNodeLinks();
}

这种方式定义的节点类主要存在于编辑器和编译期，给Kismet进行编译使用，上述两数相加的节点便不会打到游戏中，取而代之的是编译时的展开（ExpandNode），将自定义的函数放到UK2Node_CallFunction 的一个中间节点中，然后将现有的连接转移到这种中间节点上。

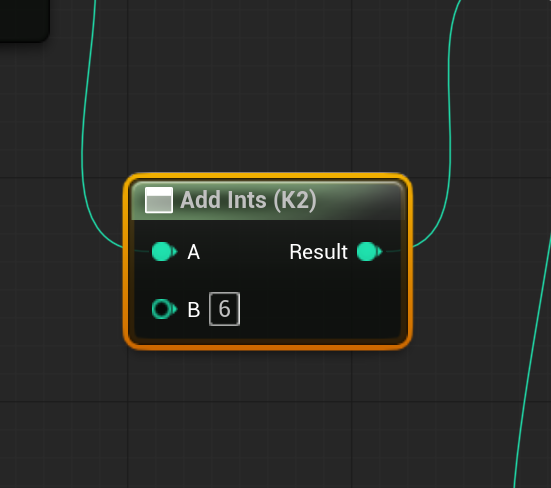

结果：

如果想要做到像Unreal中添加任意类型的端口，则需要使用到wildcard端口。

定义的这个类应该需要放在UncookedOnly 模块中。其他的模块类型：

Runtime，游戏的核心逻辑，在任意情况下都会加载，一般Unreal工程默认创建的模块就是Runtime的；
Editor，纯编辑器专用的，与UncookedOnly的区别在于这个Cook的过程：Cook过程会将Editor数据转换成运行时数据，此时如果需要这个过程的选择UncookedOnly，不需要选Editor即可。

想要创建模块的话：创建模块文件夹，在下面创建 $模块名$ .Build.cs、 $模块名$ .cpp、 $模块名$ .h文件，然后在 $项目名$ .uproject、 $项目名$ .Target.cs文件中注册。（具体操作就不赘述了，另外如果想要做成Plugin则不需要处理 $项目名$ .Target.cs，当然创建Plugin引擎内可以通过Edit -> Plugins -> Add创建）
