揭秘舵机精准控制的PWM奥秘

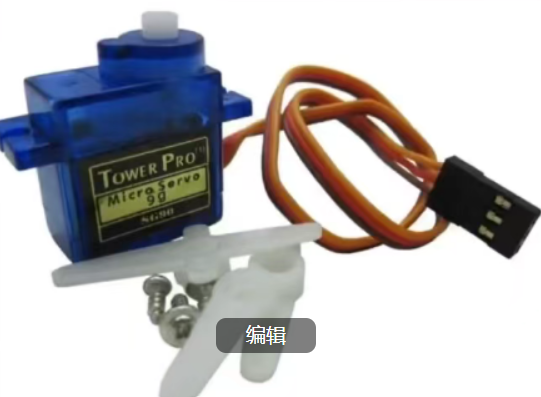

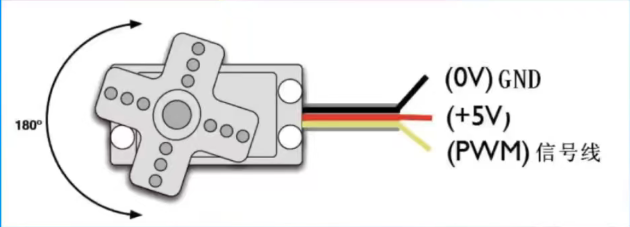

舵机是闭环角度伺服系统，靠PWM 信号定目标、电位器 / 编码器测实际、控制电路闭环纠偏、减速齿轮增扭定位，实现精准角度控制。

注意事项：正常是0-180度，编程时注意最大转角，在0-170度之间，不得使用手去转到舵机，否则容易损坏内部结构。

舵机工作原理

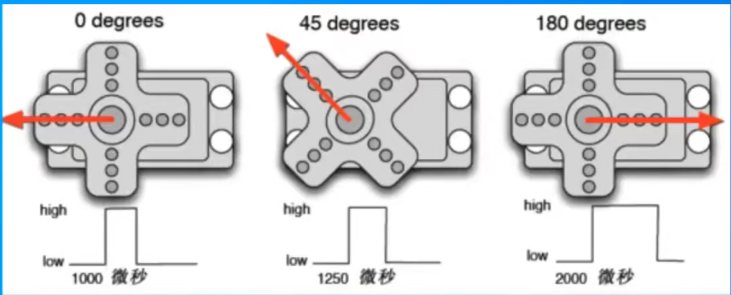

舵机的转动的角度是通过调节 PWM（脉冲宽度调制）信号的占空比来实现的，标准 PWM（脉冲宽度调制）信号的周期固定为 20ms（50Hz），理论上脉宽分布应在 1ms 到 2ms 之间，但是，事实上脉宽可由 0.5ms 到 2.5ms 之间，脉宽和舵机的转角 0°～180° 相对应。有一点值得注意的地方，由于舵机牌子不同，对于同一信号，不同牌子的舵机旋转的角度也会有所不同。

脉冲宽度调制 (PWM)

脉冲宽度调制 (PWM)，简称脉宽调制，是利用微处理器的数字输出来对模拟电路
进行控制的一种非常有效的技术。简单的讲就是对输出的脉冲宽度进行控制。
PWM 有 3 个参数，分别是频率、占空比、周期，下面分别给大家介绍一下这 3 个参数
PWM 的频率是指每秒钟信号从高电平到低电平再回到高电平的次数。

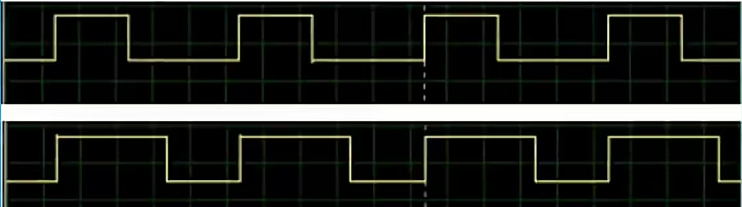

PWM 的占空比就是在输出的 PWM 中，高电平持续的时间和该 PWM 信号的周期持续的时间之比。
PWM 的周期就是指一个完整 PWM 信号持续的时间。

PWM电机调速原理

对于电机的转速调整，我们是采用脉宽调制（PWM）办法，控制电机的时候，电源并非连续地向电机供电，而是在一个特定的频率下以方波脉冲的形式提供电能。不同占空比的方波信号能对电机起到调速作用，这是因为电机实际上是一个大电感，它有阻碍输入电流和电压突变的能力，因此脉冲输入信号被平均分配到作用时间上，这样，改变在使能端 EN1 和 EN2 上输入方波的占空比就能改变加在电机两端的电压大小，从而改变了转速。

电路中用微处理器实现脉宽调制（PWM）

软件方式实现通过执行软件延时循环程序，交替改变端口某个二进制位的输出逻辑状态来产生脉宽调制信号；设置不同的延时时间，即可得到不同的占空比。
- 特点：实现简单，无需专用硬件，但会占用 CPU 运行时间，影响程序其他任务的执行效率。
硬件方式实现利用单片机自带的 PWM 硬件模块（如 PWM 模式下的计数器 1）自动产生 PWM 信号，不占用 CPU 处理时间。
- 特点：精度高、稳定性好、不占用 CPU 资源，是工程中更推荐的实现方式，具体配置需参考对应单片机的技术手册。

单片机 PWM 程序：双路错开 PWM 实现方案

一、需求拆解

生成2 路 PWM 信号，周期均为 256 个计数单位
两路占空比均为 80/256（高电平持续 80 个计数单位）
两路波形不能同时为高电平 ，高电平起始时刻相差 48/256 个周期
可在普通单片机（非 PIC 专用 PWM 外设）上实现

二、核心实现思路（双定时器方案）

1. 定时器分工

定时器	核心作用	控制参数
T0	控制 PWM频率 / 周期	改变 T0 初值，调整 PWM 周期（256 个计数单位）
T1	控制 PWM占空比	改变 T1 初值，调整高电平持续时间（80 个计数单位）

2. 单路 PWM 生成逻辑

T0 定时器中断触发：将对应 IO 口置为高电平，同时启动 T1 定时器
T1 定时器中断触发：将该 IO 口置为低电平，关闭 T1 定时器
循环执行，即可生成固定频率、固定占空比的 PWM 信号

三、关键参数计算

周期总计数：256
单路高电平：80 → 占空比 = 80/256 ≈ 31.25%
两路相位差：48 → 相位偏移 = 48/256 = 18.75% 周期
两路高电平区间：
- PWM1：0 ~ 80
- PWM2：48 ~ 128
- 重叠区间：48 ~ 80（共 32 个计数单位，需通过时序控制避免同时为高）

·占空比越大，对应电压的数值越大，最大到3.3v；

·占空比又与时间对应，比如0.5ms-2.0ms对应0-180度的旋转角度。

舵机左右摇摆实验

舵机周期：20ms
0° → 0.5ms 高电平
180° → 2.5ms 高电平
90° → 1.5ms 高电平
zhuanjiao = 5 → 0°
zhuanjiao = 15 → 90°（中间）
zhuanjiao = 25 → 180°

舵机控制函数

复制代码

void DuojiMid()  // 舵机回中
{
	zhuanjiao = 15;
	Delayms(300);  // 停 300ms
}

void DuojiRight()  // 舵机右转
{
	zhuanjiao = 7;
	Delayms(300);
}

void DuojiLeft()  // 舵机左转
{
	zhuanjiao = 23;
	Delayms(300);
}

--------------------------------
while(1)
{
    zhuanjiao = 15;
	Delayms(300);
    huanjiao = 7;
	Delayms(300);
    zhuanjiao = 23;
	Delayms(300);
}

舵机一直循环 → 右 → 中 → 左 → 右 → 中 → 左......

归中调试：可以将zhuanjiao的值尝试用12，13，14，16，这几个附近的值代替
