深度剖析Linux Input子系统（2）：驱动开发流程与现代 Multi-touch 协议

在上一篇文章中，我们理解了输入子系统的 三层架构 的宏观设计，今天，我们会深入内核源码，并分析现代设备是如何处理 多点触控 的。

1. Input 驱动开发流程

编写一个标准的 Input 驱动，通常要遵循下面的流程：

分配与初始化：
- 现代内核强烈建议使用 devm 接口，即 devm_input_allocate_device(&pdev->dev)。
- 当驱动卸载或初始化失败时，内核会自动释放内存，避免了以往 input_allocate_device 常见的内存泄漏隐患。
配置位图：这是最关键的一步，这一步我们必须明确告诉内核，我们的设备能产生哪些事件。
- 设置事件大类：EV_KEY 代表按键，EV_ABS 代表绝对坐标（触摸屏，摇杆），EV_REL 代表相对坐标（鼠标）。
- 具体设置使用 input_set_capability(dev, EV_KEY, KEY_POWER)。
- 对于触摸屏，你必须使用 input_set_abs_params 设定 X 和 Y 轴的最大值、最小值、分辨率和平滑度。
注册设备：
- 调用 input_register_device(dev)进行注册设备。
- 一旦调用此函数，设备就正式暴露给用户空间，因此，必须在注册前完成所有能力位图的配置。
上报事件与同步：
- 在中断处理函数中，将数据打包上报。
- 常用 API ：input_report_key，input_report_abs， input_sync

从上面可以看出，普通字符设备需要自己实现 file_operations，而 Input 驱动只需实现硬件部分和事件上报，Input 子系统自动提供统一接口，大大简化开发。

初学 Input 子系统的时候经常会遇到 驱动层上报了数据，而用户空间却没有收到 的情况。这通常是因为漏掉了 input_sync。

为什么需要 input_sync 呢？举个例子：

假设你的设备是一个两轴摇杆，硬件上报数据是分先后顺序的：

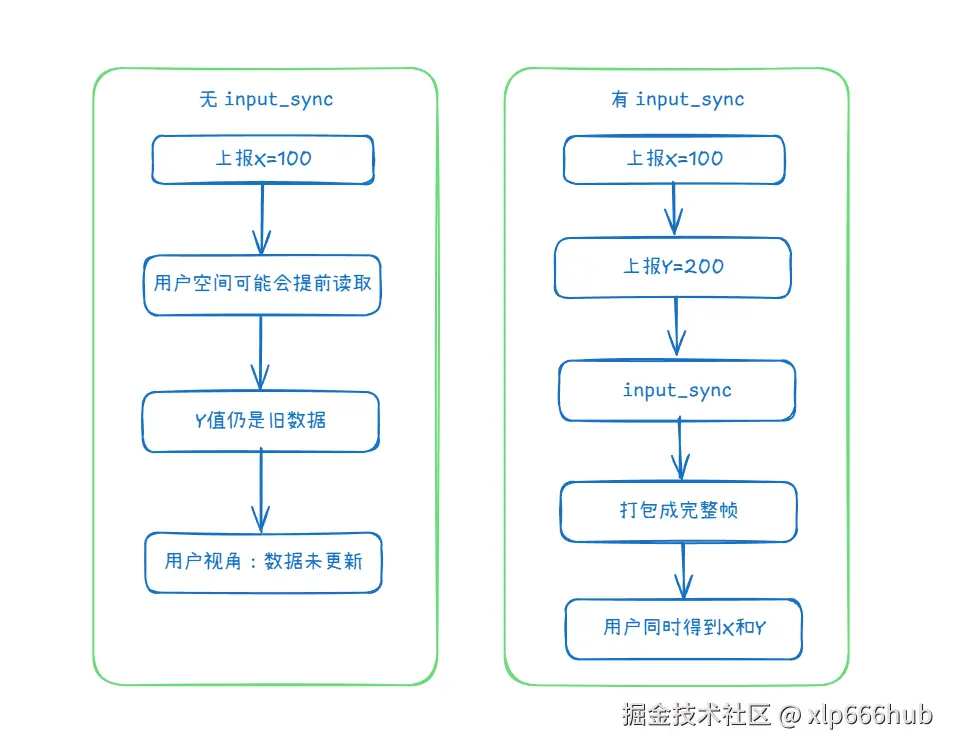

如果不使用 input_sync，用户空间可能会在上报 X=100 之后读到数据，而使用的依然是旧的 Y 值，这就导致在用户空间看到的 Y 值并没有更新。

这样来看就很明确了，input_sync 的本质其实就是发送一个特殊的事件：EV_SYN / SYN_REPORT。它告诉 Handler 层 现在缓冲区里这一堆数据是一个完整的物理动作，从而把这个整体打包发给用户。

处理 多点触控 （Multi-touch）曾是 Linux 的难题，直到 MT 协议的引入。目前所有现代触摸屏驱动都必须遵循 Type B (Slotted) 协议。

在多点触摸设备中，一次触摸帧可能同时存在多个手指。如果像 Type A 协议那样把所有手指的所有数据 顺序上报 ，用户空间（evdev）很难区分 哪个数据属于哪根手指，尤其当手指数量变化、交叉移动时，更容易出现混乱。

而 Slot 的设计思路是：

这样做有几个关键的优点：

Slot 数量通常由硬件支持的最大触摸点数决定，例如 10 点触摸屏就初始化 10 个 Slot。

每一个新的触点被创建时，驱动都会分配一个唯一的正整数 ID，表示这个 Slot 当前有一个有效的触摸点，该值是这个手指的唯一标识。

-1 表示这个 Slot 当前没有手指。

出现一个之前没见过的 TRACKING_ID ，用户空间会认为是一个新的触摸开始了。

把 TRACKING_ID 改成 -1 ，即表示该 Slot 的手指已经抬起。

同一个手指按住不松开持续移动，代表同一个 Slot 保持同一个 TRACKING_ID，只更新位置、压力等信息。

同一个 Slot 在不同时刻可以对应不同的 Tracking ID，旧的手指离开，新的手指可能重新占用这个 Slot。

用户空间主要依靠 Tracking ID 来实现手指跟踪，而 Slot 只是上报时的通道切换机制。

在理解了 Type B 协议的原理后，我们来看一下工业级驱动 goodix.c 是如何实现这一逻辑的，下面这段代码展示了从 读取硬件原始报文 到 上报规范化事件 的全过程。

第一步：

c 复制代码

touch_num = goodix_ts_read_input_report(ts, point_data);

驱动通过 I2C 协议从触摸屏芯片的寄存器中，一次性读取当前所有触点的数据，point_data 数组里存储的就是硬件生成的原始字节流。

第二步：

这里有一个 for 循环，循环次数就是检测到的手指数量 touch_num。

代码中通过 ts->contact_size 判断是 8 字节还是 9 字节格式，实现了不同硬件版本的兼容性，这体现了驱动程序的健壮性。

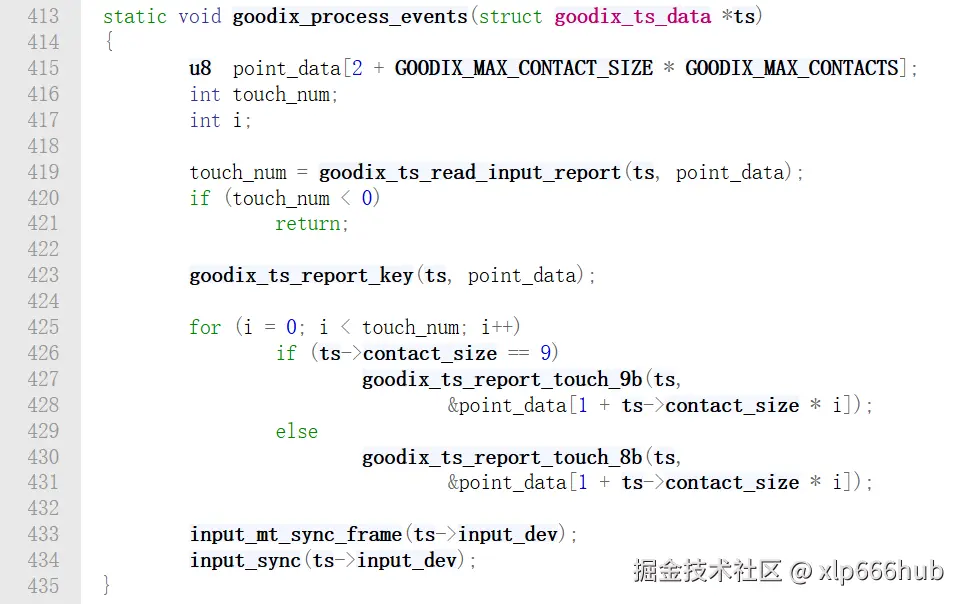

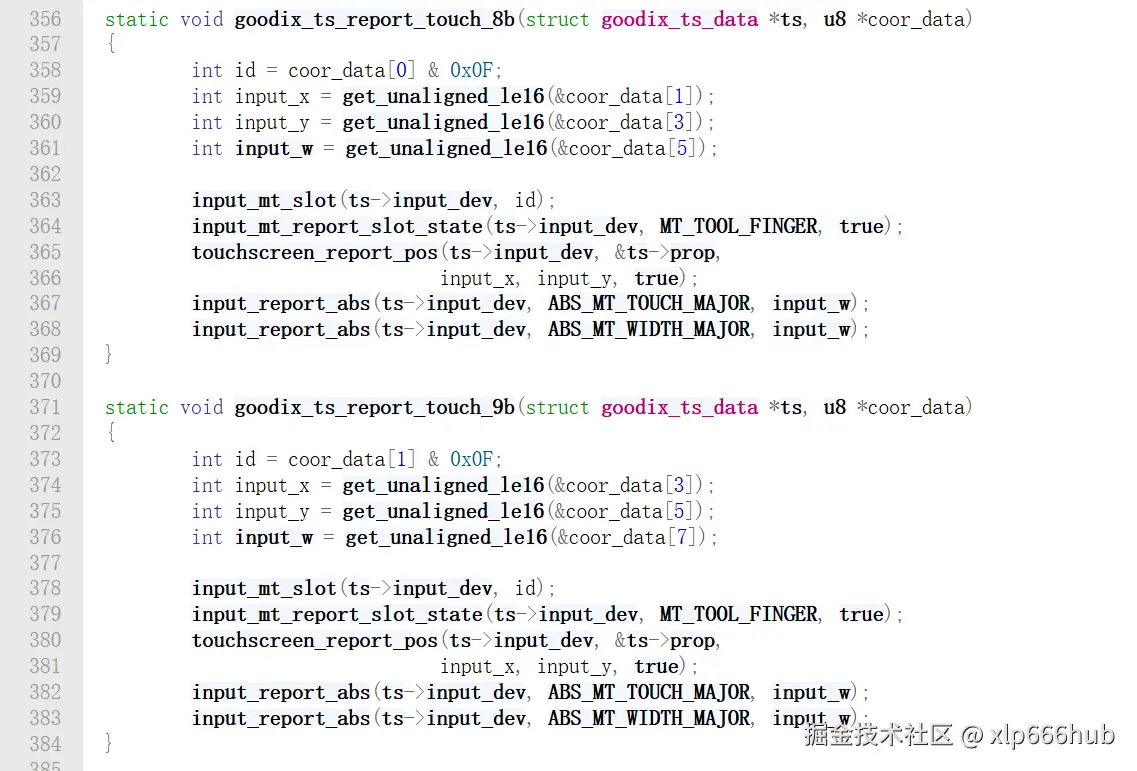

如下图，在进行 if 判断之后调用的函数中，确实调用 input_mt_slot 切换插槽，并调用 input_report_abs 上报 X / Y 坐标。

第三步：

最关键的一点，代码连续调用了两个同步函数：

input_mt_sync_frame(ts->input_dev)：这是 Type B 协议特有的，它告诉内核 MT 框架，这一帧里没被提到的 Slot，接着内核会自动将其设为不活跃，也就是手指已抬起，它负责管理触点的生命周期。
input_sync(ts->input_dev)：这个我们上面已经讲过了，是 Input 核心层 的通用同步。它告诉系统，这些数据（包含所有 Slot）已经处理完了，可以发送给用户空间了。

代码中的细节分析：

在 Type B 协议中，如果上一帧有 3 个手指，这一帧只有 2 个，驱动程序中不需要手动去停掉那个松开的手指。只要调用了 input_mt_sync_frame，内核会自动发现：这次循环里没有某一个 Slot，那它一定是被抬起来了。然后自动发送一个 TRACKING_ID = -1 的事件。这就是现代驱动程序简洁高效的原因。
代码中有一行 u8 point_data[2 + GOODIX_MAX_CONTACT_SIZE * GOODIX_MAX_CONTACTS]。这里可以看到驱动开发者如何通过宏定义来预分配内存，2 字节通常是状态码，后面跟着 每个触点的固定大小 。这种 静态分配 避免了在中断上下文（即中断处理函数中）进行昂贵的内存分配。

至此，我们已经完成了从 零分配设备 到 上报复杂多点触控数据 的全过程。在内核里，数据已经成功转换成了标准的 input_event 结构，并存放在内核的环形缓冲区中。

但是，这些数据如何变成你手机屏幕上的滑屏动作？如何变成游戏里的技能释放？

在下一篇文章中，我们将跨越内核与用户空间的边界，去分析 /dev/input/eventX 背后隐藏的秘密，以及现代 Linux 桌面是如何通过 libinput 处理这些海量数据的。
