嵌入式科普(46)LVGL Pro与瑞萨e2studio集成免费商用指南

一、目的/概述

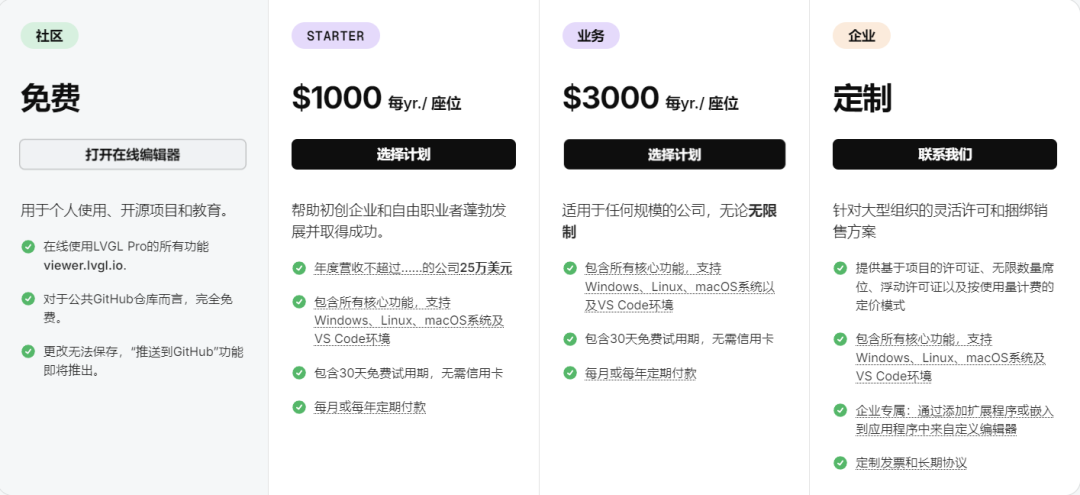

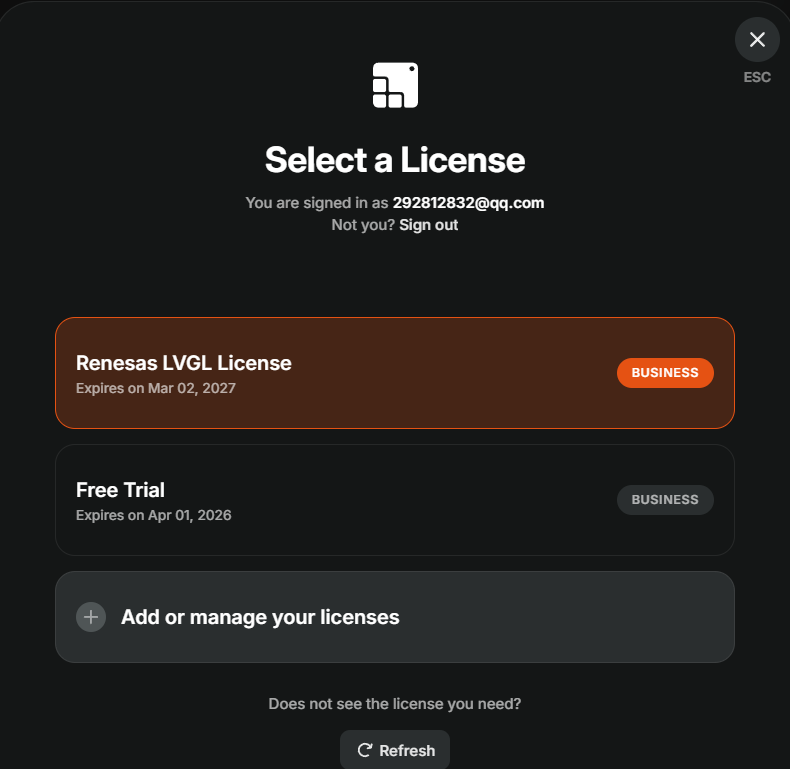

瑞萨与LVGL合作，为瑞萨客户免费提供LVGL Pro商用授权 。

本文旨在详细介绍如何：

什么是LVGL Pro，瑞萨e2如何集成？如何免费？
下载并安装LVGL Pro编辑器
将LVGL Pro插件集成到e² studio
配置Windows下必要的WSL和Podman环境
创建第一个LVGL Pro工程，并实现实时预览

二、什么是LVGL Pro

LVGL Pro是一个功能完备的工具包，可高效地用于构建、测试、共享和发布嵌入式用户界面。

它由4种主要工具组成：

这是一款功能强大的XML编辑器，具备自动完成功能，可用于描述UI组件、界面、测试用例、动画效果、数据绑定等内容。在输入XML代码时，编辑器会实时显示精确到像素的预览效果。此外，该编辑器还能生成C代码，并能重新编译预览结果以运行自定义C代码。在这些页面中，您可以了解更多关于XML以及编辑器的信息。
Online Share是Editor的在线版本，它可以从GitHub仓库加载XML文件，从而无需搭建任何开发环境即可轻松共享开发的用户界面。欲了解更多信息，请点击此处。
**CLI（命令行界面）**是一种工具，能够验证XML文件并从中生成C代码，或在CI/CD环境中运行UI测试。欲了解更多信息，请点击此处。
这是一款Figma插件，可帮助您从Figma元素中提取样式属性，并将其同步到编辑器或命令行界面中。

三、资料来源

LVGL官方文档：LVGL 9.6 documentation
LVGL Pro安装指南：LVGL Pro and XML
瑞萨集成LVGL Pro：Renesas - LVGL 9.6 documentation
LVGL 下载：Download LVGL Pro
瑞萨携手LVGL PRO，打造嵌入式图形界面开发一体化解决方案
Renesas Ready Ecosystem Partner Solution LVGL Pro Embedded UI Editor

四、环境要求

硬件

：瑞萨RA系列开发板（如RA8P1）
操作系统

：Windows 10/11 (必须)
IDE

：Renesas e² studio (版本 2025-07或更高)
FSP版本

：v6.0或更高（需包含LVGL组件）
其他软件

：
- Windows Subsystem for Linux (WSL)
- Podman (由LVGL Editor自动管理)
- LVGL_Pro_Editor-1.1.1-windows
- LVGL_Pro_e2.studio_plugin.v1.0.1
- lvglio_emscripten-sdl2_0.2.0-amd64

五、下载与安装步骤

5.1 下载LVGL Pro编辑器

访问 pro.lvgl.io/#download
根据操作系统下载对应的 Editor Desktop App （例如Windows版 lvgl-editor-*.exe）
双击安装，按提示完成

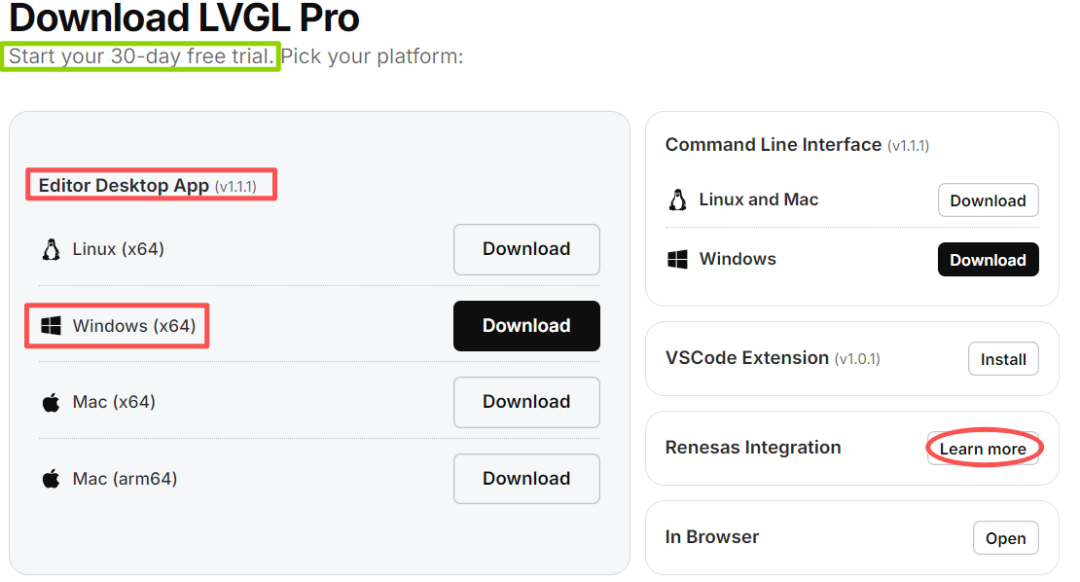

图：LVGL官网下载页面，红框内为Renesas Integration插件和Editor Desktop App

5.2 安装e² studio插件

在上述下载页面，找到 Renesas Integration 区域，下载插件压缩包（LVGL_Pro_e2.studio_plugin.v*.zip）
务必解压

到一个单独的文件夹（例如 D:\lvgl_plugin），确保文件夹内包含 features 和 plugins 子目录
打开e² studio，点击 Help → Install New Software...
点击 Add... → Local...，选择刚才解压的文件夹，命名后点击 Add

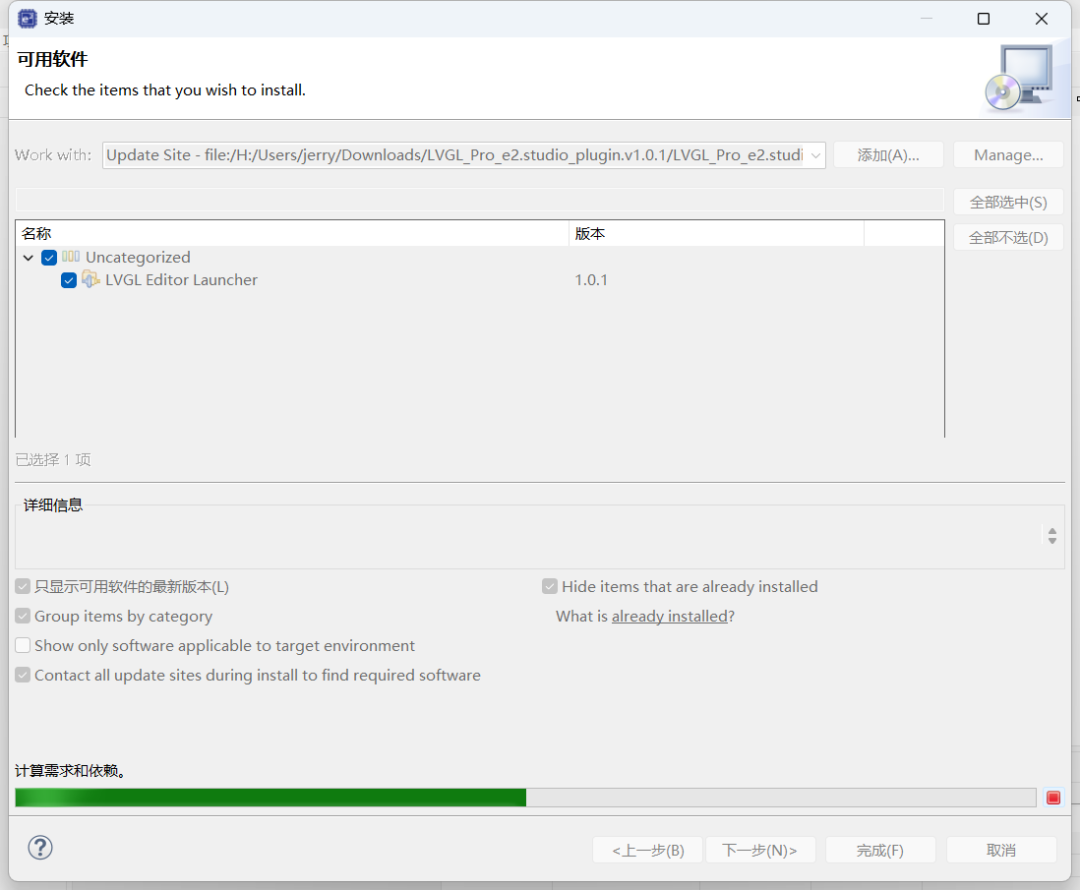

勾选出现的插件项，按提示完成安装并重启IDE
重启后，工具栏应出现LVGL图标

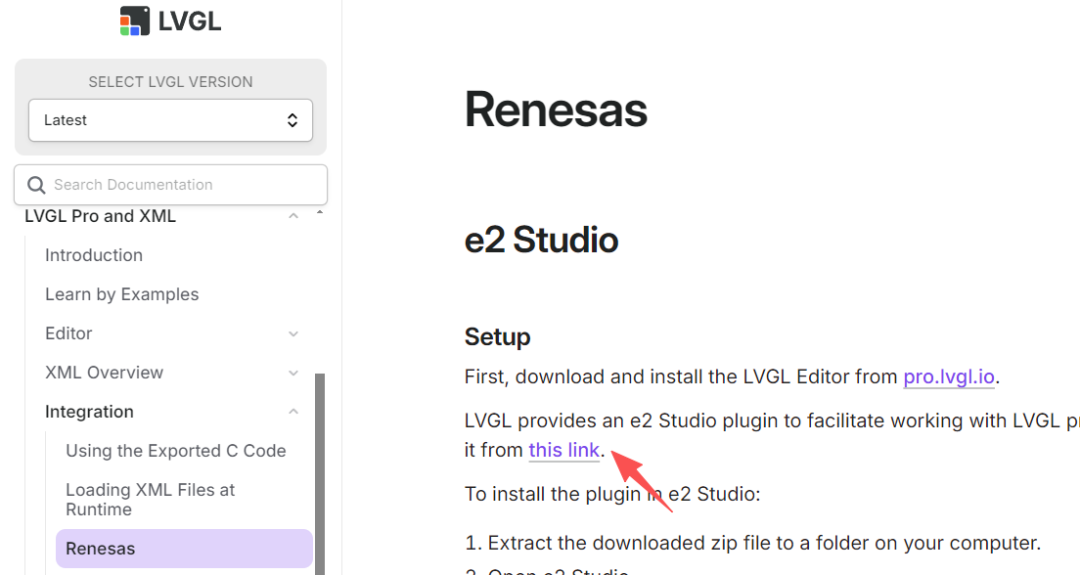

LVGL Pro and XML-Integration-Renesas
LVGL_Pro_e2.studio_plugin

六、WSL与容器环境配置

LVGL Pro的预览功能依赖Linux容器环境，Windows下必须配置WSL和Podman。

6.1 安装WSL

以管理员身份打开PowerShell
执行命令：wsl --install，安装默认Ubuntu发行版
安装后重启电脑
验证：wsl -l -v，应看到Ubuntu处于Running状态

注意：盗版Windows可能无法安装WSL，建议下载安装微软win11 iso

6.2 安装Podman（自动化）

无需手动安装

。首次在e² studio中点击LVGL图标启动编辑器，并尝试预览时，编辑器会自动检测并创建名为 podman-machine-default 的虚拟机
此过程可能需要几分钟，请耐心等待
添加LVGL Editor安装目录下面podman到环境变量

6.3 配置网络加速

如果预览时因网络问题拉取镜像失败（i/o timeout），需在Podman虚拟机内配置国内镜像加速器：

在PowerShell中进入虚拟机：podman machine ssh
编辑配置文件：sudo vi /etc/containers/registries.conf
添加以下内容（使用docker.1ms.run作为示例加速源）

6.4 podman导入images

先下载lvglio_emscripten-sdl2_0.2.0-amd64，然后导入podman

复制代码

podman load -i lvglio_emscripten-sdl2_0.2.0-amd64.tar

七、创建第一个LVGL工程（RA8P1）

7.1 新建瑞萨工程

e² studio中新建Renesas RA C/C++工程，选择芯片型号（如R7FA8P1）

在FSP配置中，确保已添加LVGL组件

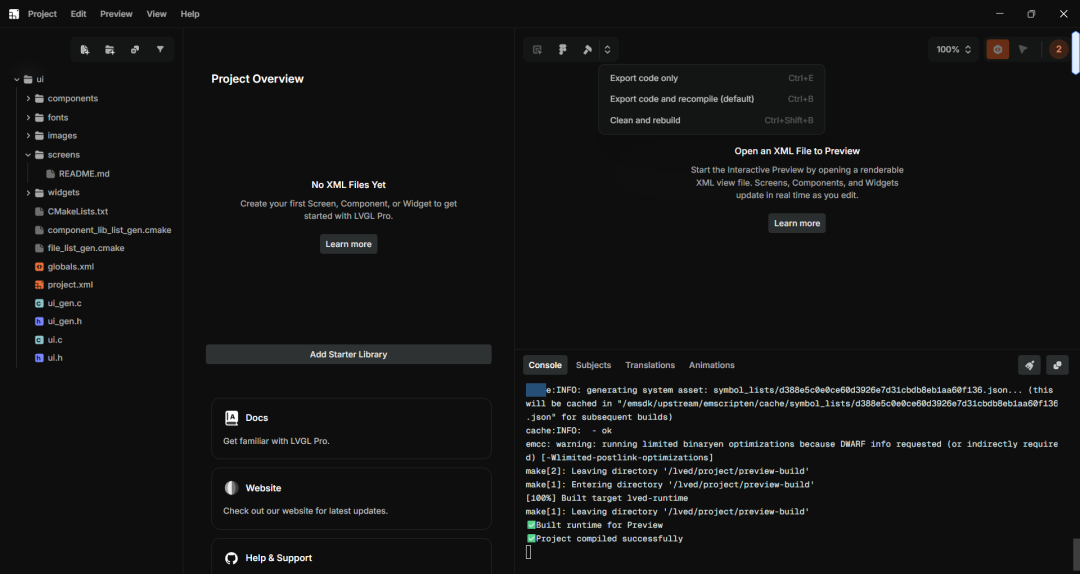

7.2 启动LVGL Pro编辑器

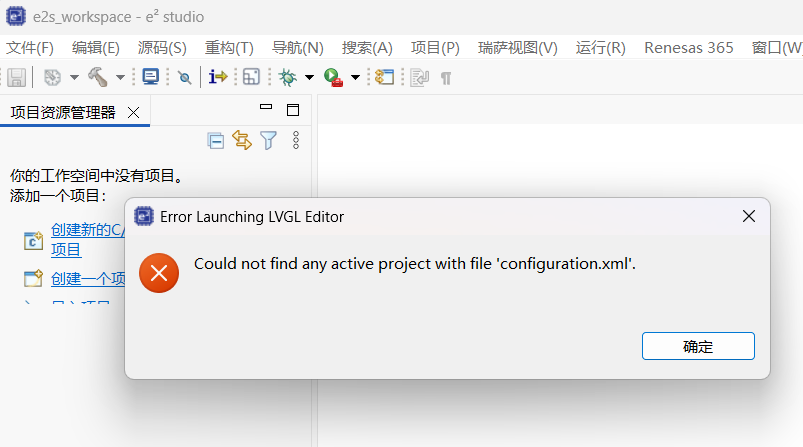

点击e² studio工具栏的LVGL图标

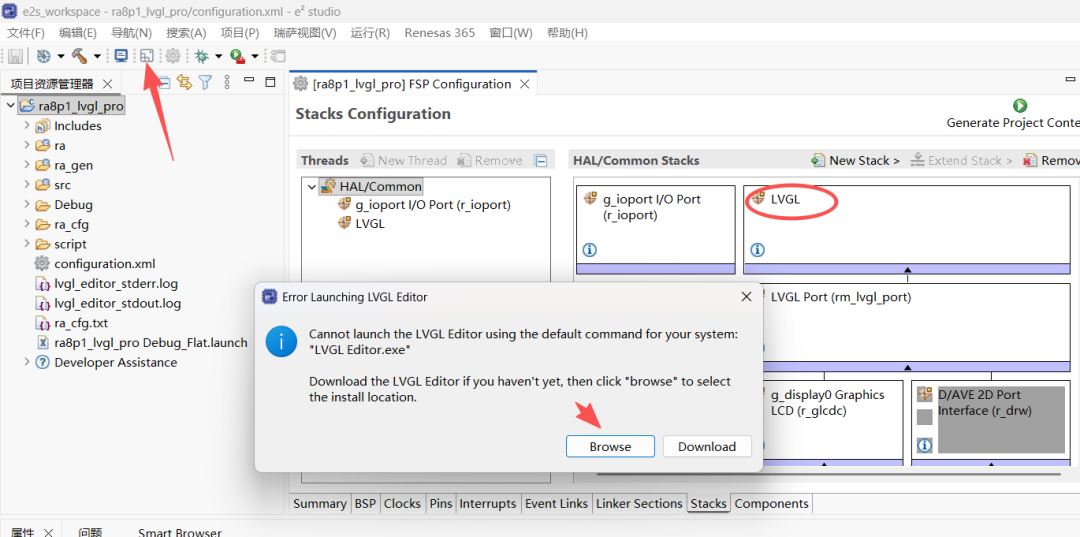

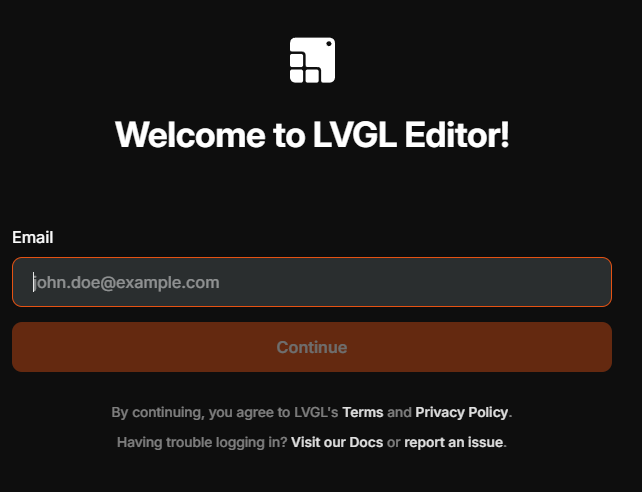

首次启动需指定LVGL Editor可执行文件路径（lvgl-editor.exe）

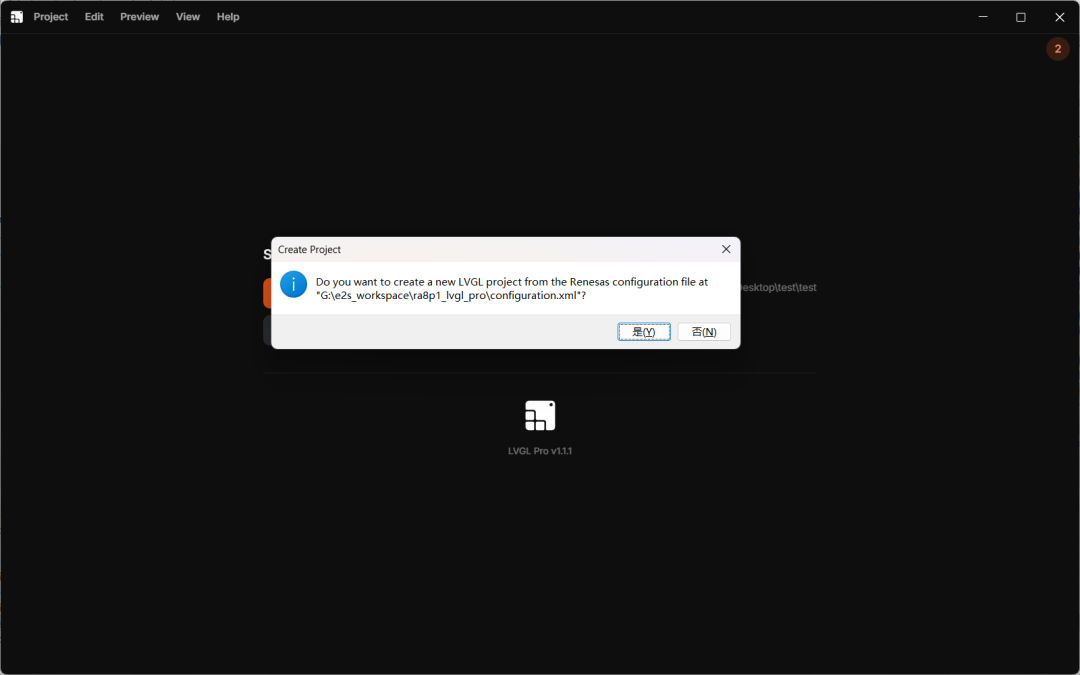

编辑器将自动在工程根目录创建 ui 文件夹

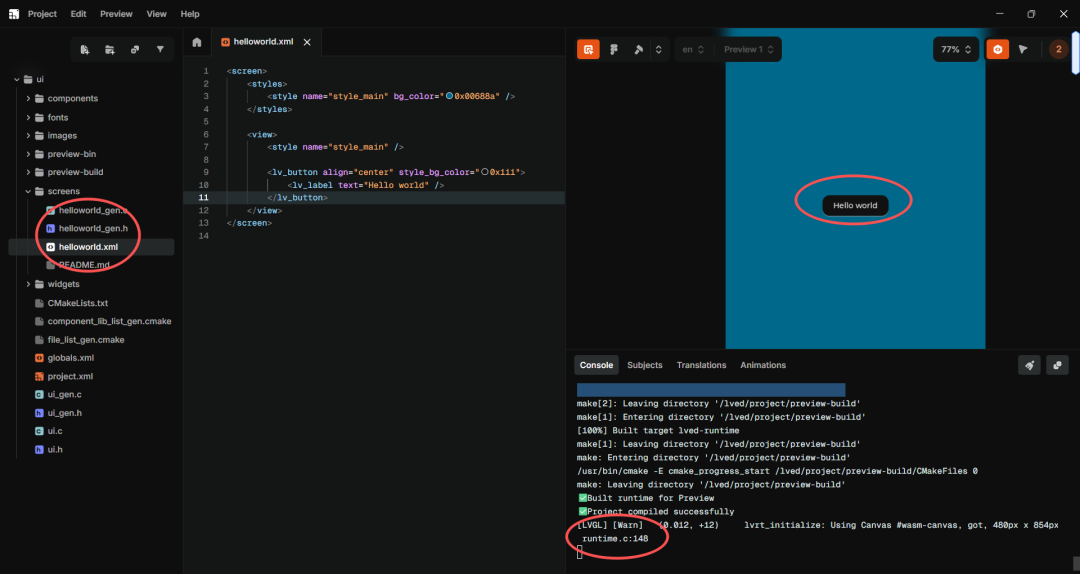

7.3 创建并预览Hello World

在编辑器左侧文件树中，右键 screens 文件夹 → Create new screen，命名为 screen_hello_world.xml

复制代码

<screen>
    <styles>
        <style name="style_main" bg_color="0x00688a" />
    </styles>
    <view>
        <style name="style_main" />
        <lv_button align="center" style_bg_color="0x111">
            <lv_label text="Hello world" />
        </lv_button>
    </view>
</screen>

八、总结

LVGL Pro为瑞萨用户提供了免费商用的可视化GUI开发途径，显著提升开发效率。
集成的关键在于正确安装e² studio插件、配置WSL和Podman环境。
编辑器与IDE的深度集成（自动创建ui文件夹、代码自动同步）简化了工作流程。
