3.23【A】

CQU_JIAKE2026-03-30 13:41

SimBricks 作为仿真框架，运行入口大概率是可执行的 Python 脚本 / Shell 脚本，优先搜索这类文件

  • 替换模拟器映射 ：将 sim.QemuSim 替换为 Gem5 对应的模拟器类 sim.Gem5Sim；
  • 适配 Gem5 主机类型 ：Gem5 有专属的主机类（Gem5Host），需替换原有的 I40ELinuxHost；
  • 补充 Gem5 必要配置：设置 Gem5 的 CPU 类型、内存大小等必填参数（QEMU 可默认，Gem5 必须显式指定）。

System-Host

这个文件（推测是 simbricks/orchestration/system/host/base.py 或类似路径）定义了仿真中「主机」的抽象模型：

  • 描述主机的硬件属性（内存、核心数、磁盘）；
  • 管理主机上运行的应用（如 Ping、Sleep）；
  • 处理主机与外设（如 NIC 网卡）的 PCIe 连接；
  • 生成主机的配置命令（如网卡驱动加载、IP 配置）；
  • 支持 JSON 序列化 / 反序列化（用于仿真配置的持久化）

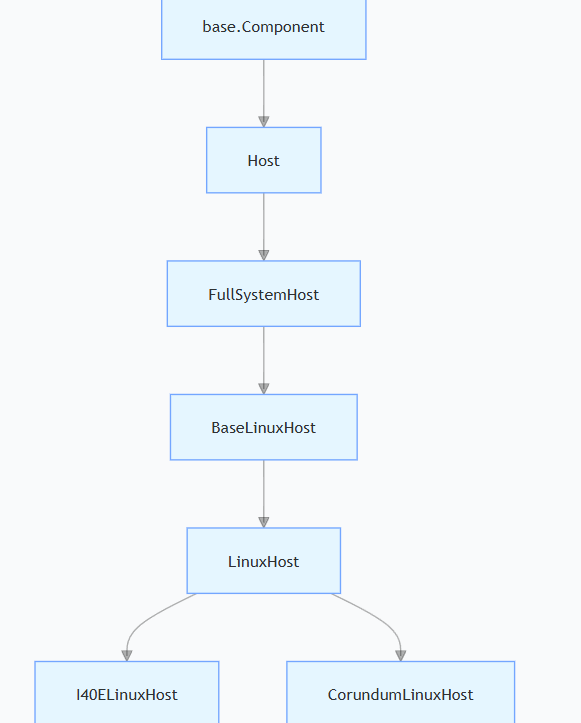

类的继承关系（核心脉络）

  • 底层基类 ：base.Component 是所有仿真组件（主机、NIC、交换机）的根类，提供基础的 ID、系统关联、接口管理能力；

  • 逐层扩展：每个子类在父类基础上增加专属功能（如 Linux 系统特性、特定网卡驱动）。

  • add_app()：向主机添加仿真应用（如你之前代码中的 PingClient）；

  • connect_pcie_dev()：建立主机与 PCIe 设备（如 NIC 网卡）的连接，是主机与外设交互的核心入口；

  • toJSON()/fromJSON()：实现主机配置的序列化 / 反序列化（用于仿真配置的保存和加载）。

全系统主机类 FullSystemHost

  • 硬件参数：内存、核心数、CPU 频率（对应真实主机的硬件配置）；
  • 磁盘管理：add_disk() 方法添加磁盘镜像（如你代码中的 DistroDiskImage）；
  • 异步准备：prepare() 方法异步准备所有磁盘镜像（仿真启动前的前置操作）。

Linux 主机基础类 BaseLinuxHost

  • 应用限定：仅允许添加 BaseLinuxApplication 类型的应用（如 Ping、Sleep）；
  • 命令生成：
    • run_cmds()：生成主机上运行应用的命令；
    • cleanup_cmds()：生成仿真结束后的清理命令；
    • config_str()：拼接所有配置命令（启动、应用、清理），最终传递给仿真器；
  • 配置文件：config_files() 支持向仿真主机内挂载额外文件（如驱动文件）。

通用 Linux 主机类 LinuxHost

  • 清理逻辑：cleanup_cmds() 增加 poweroff -f（仿真结束后强制关机）；

  • 初始化配置：

    • prepare_pre_cp()：设置环境变量、主机名、/etc/hosts 等基础配置；
    • prepare_post_cp()：加载驱动、配置网卡（IP、MAC、启动网卡）；

  • 网卡配置：自动遍历主机的 PCIe 接口，为连接的 NIC 配置 IP 地址、启动网卡（核心逻辑）。

    遍历主机的PCIe接口，找到连接的NIC网卡

    for host_inf in base.Interface.filter_by_type(self.interfaces(), pcie.PCIeHostInterface):
    inf = host_inf.get_opposing_interface()
    # 配置网卡IP：eth0/eth1...，添加IP地址（如10.0.0.1/24）
    cmds.append(f"ip addr add {com._ip}/24 dev {ifn}")

这部分代码对应你之前脚本中 nic0.add_ipv4("10.0.0.1") 的实际生效逻辑 ------LinuxHost 会自动读取 NIC 的 IP 配置，生成对应的 ip addr add 命令。

针对 Intel I40E 网卡的专用主机类，仅在通用 LinuxHost 基础上增加了 i40e 驱动的自动加载（无需手动配置）。

你之前代码中使用的 host0 = system.I40ELinuxHost(sys) 就是实例化此类，因此主机启动时会自动加载 i40e 驱动，适配 Intel I40eNIC 网卡。

所有仿真组件（主机、NIC、交换机）都通过「接口（Interface）」实现交互 ，add_if() 就是把「接口」绑定到「组件」上的核心方法，是组件能和外部设备通信的前提。

add_if = add interface（添加接口），作用是：

将一个「通信接口对象」（比如这里的 PCIeHostInterface）注册到当前组件（比如主机）中，让组件拥有这个接口，从而具备和外部设备通信的能力。

序列化 / 反序列化的意义

toJSON()/fromJSON() 方法用于将主机配置转换为 JSON 格式，核心用途：

  • 仿真配置的保存：将复杂的主机配置（硬件、应用、驱动）保存为文件；
  • 跨进程 / 节点传输：仿真调度器（Orchestrator）通过 JSON 传递主机配置给仿真器（如 QEMU/Gem5）；
  • 仿真回放：加载历史配置，复现相同的仿真场景。

现实中，一台主机可以插多个 PCIe 设备（比如 1 块网卡 + 1 块显卡 + 1 块固态硬盘），对应到仿真中：

  • 每个 PCIe 设备都需要一个独立的「插槽（接口）」；
  • 主机通过 add_if() 管理所有插槽，框架能清晰知道「主机有哪些 PCIe 接口，分别连了什么设备」

Sim

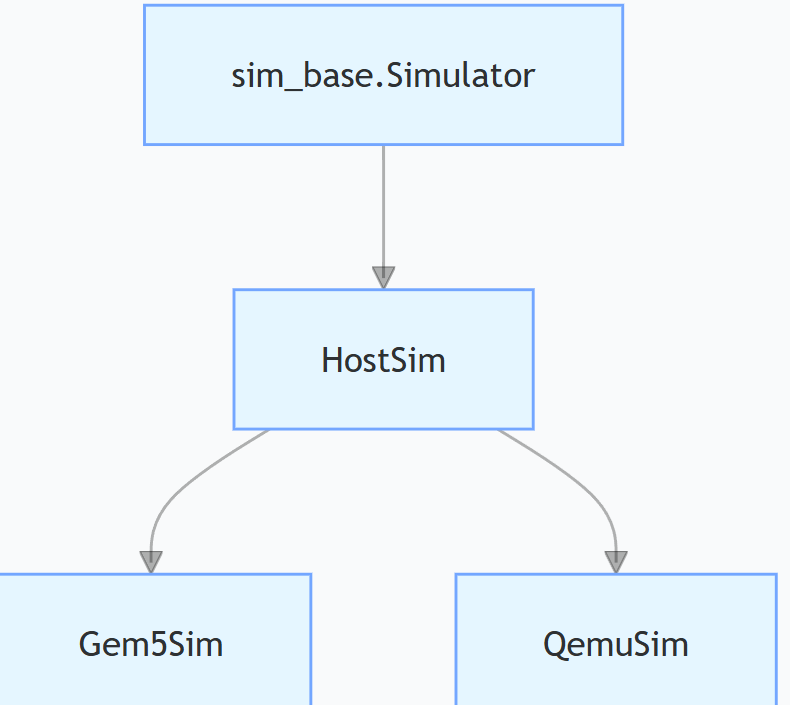

  • sim_base.Simulator：所有仿真器的根类，封装了仿真器的基础属性（可执行文件路径、名称、组件列表）；

  • HostSim：主机仿真器的通用抽象，定义了主机仿真器的共性接口（如 supported_image_formats、full_name）；

  • Gem5Sim/QemuSim：具体的仿真器实现，适配各自的命令行参数、磁盘格式、同步逻辑。

  • 继承 sim_base.Simulator，获取仿真器的基础能力（组件管理、ID 生成、JSON 序列化）；

  • 定义主机仿真器的通用接口（未实现的抽象方法，由子类实现）：

    • supported_image_formats()：声明支持的磁盘镜像格式（Gem5 支持 raw，QEMU 支持 raw/qcow2）；
    • add()：将「主机组件」（如 I40ELinuxHost）绑定到仿真器；
    • full_name()：生成仿真器的唯一名称（如 host.Gem5Sim-1）；
    • supported_socket_types()：声明支持的 socket 类型（默认 CONNECT，用于组件间通信）。
核心方法：run_cmd()（生成 Gem5 运行命令）

这是整个类的核心，负责将「主机配置」转换为 Gem5 的命令行参数，拆解关键逻辑：

① 基础命令拼接

python

运行

复制代码
cmd = f"{inst.env.repo_base(f'{self._executable}.{self._variant}')} --outdir={输出目录} "
cmd += "额外主参数 "
cmd += f" gem5配置脚本路径 --caches --l2cache 缓存参数 --cpu-clock={主机CPU频率} "
  • gem5.opt 执行文件：拼接变体（如 gem5.fast），对应不同编译版本；
  • 配置脚本：sims/external/gem5/configs/simbricks/simbricks.py（SimBricks 定制的 Gem5 配置脚本）；
  • 缓存参数：指定 L1/L2 缓存大小、关联度（32kB L1、32MB L2）。

镜像

DistroDiskImage 是 SimBricks 框架中对预打包发行版磁盘镜像 的封装类，其核心逻辑不是 "创建 / 构建镜像"，而是定位和验证已存在的预打包镜像文件，为仿真主机提供可挂载的磁盘路径。

初始化（__init__）

  • 接收两个关键参数：h（关联的主机实例）、name（镜像名称，如 "base"）；
  • 定义该镜像支持的格式：raw（原始镜像）、qcow2（QEMU 写时复制镜像）；
  • 不实际创建镜像，仅记录镜像名称和支持的格式。

**路径生成（path() 方法）**这是核心方法，作用是根据指定格式，返回镜像文件的实际路径：

复制代码
# 步骤1：通过仿真环境获取基础路径
path = inst.env.hd_path(self.name)
# 步骤2：根据格式拼接后缀（仅 raw 加后缀，qcow2 不加）
if format == "raw": path += ".raw"
# 步骤3：验证文件存在，不存在则抛异常
DiskImage.assert_is_file(path)

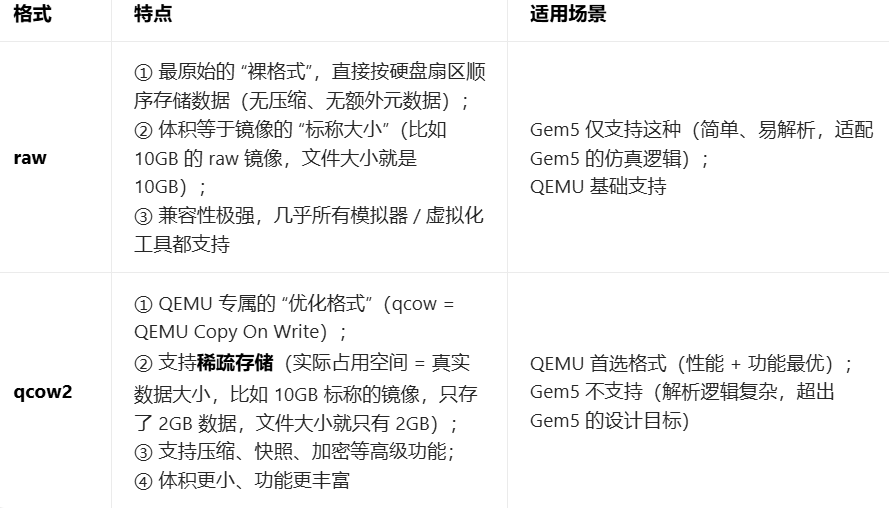

磁盘镜像格式

磁盘镜像格式，本质是把物理硬盘 / 分区的全部数据 + 结构，按特定规则打包成的单个文件格式 ------ 就像你把一个文件夹打包成 zip/rar 格式，不同的是，磁盘镜像包是给模拟器（Gem5/QEMU）"识别和使用" 的，模拟器能直接把这个文件当成真实硬盘来读写

  • 真实电脑：硬盘 → 分区 → 系统 / 数据；
  • 模拟器（Gem5/QEMU）：磁盘镜像文件（如 disk.raw/disk.qcow2）→ 模拟器解析格式 → 模拟出 "硬盘" 供虚拟机 / 仿真程序使用

不同模拟器只能识别 / 使用特定格式的磁盘镜像文件，超出支持范围的格式会无法加载

Gem5 的核心定位是「微架构仿真」（关注 CPU / 内存的执行细节），而非 "完整虚拟化"------raw 格式最简单，无需复杂的解析逻辑，能让 Gem5 把资源集中在核心仿真功能上；而 qcow2 的快照、压缩等功能对 Gem5 来说是 "冗余" 的，所以不做支持。

QEMU 是「全功能虚拟化工具」（模拟完整的计算机系统），需要兼顾 "兼容性" 和 "实用性"：

  • 支持 raw：兼容其他工具（如 Gem5）生成的镜像，方便跨工具复用；
  • 支持 qcow2：满足实际使用需求（比如节省磁盘空间、做快照回滚），是 QEMU 日常使用的主流格式。

假设你要创建一个 "10GB 容量、实际存 2GB 数据" 的镜像：

  • raw 格式：文件大小 = 10GB（不管实际存多少，占满标称空间）；
  • qcow2 格式：文件大小 ≈ 2GB（只存实际数据，节省空间）；
  • 如果你想在 Gem5 中使用这个镜像：必须转成 raw 格式（否则 Gem5 识别不了）；
  • 如果你想在 QEMU 中使用：直接用 qcow2 即可（更省空间），也可以用 raw（兼容但占空间）

模拟器（QEMU/Gem5）给操作系统 / 程序 "造了个假"------ 让它们以为自己在操作物理硬盘，但实际上所有读写指令都被模拟器拦截，转而操作一个普通的镜像文件。

模拟器能做到这一点，本质是靠「硬件抽象 + 地址映射 + 指令拦截」

真实硬盘的核心结构是「扇区（Sector）」------ 硬盘被分成一个个固定大小的块（通常 512 字节 / 4KB），所有数据按扇区地址读写；镜像文件（比如 raw 格式）会完全复刻这个结构：

  • raw 格式文件的第 0-511 字节 = 硬盘第 0 扇区（MBR / 分区表）；
  • 第 512-1023 字节 = 硬盘第 1 扇区；
  • 以此类推......相当于把硬盘的 "扇区地址" 直接映射成文件的 "字节偏移地址"，一一对应。
步骤 2：模拟器拦截所有 "硬盘读写指令"

操作系统 / 程序要操作硬盘时，会通过「CPU 指令 + 硬件寄存器」向硬盘控制器发命令（比如 "读第 100 扇区"）；模拟器（QEMU/Gem5）作为 "虚拟硬件层"，会拦截这些指令：

  • 不把指令发给真实的物理硬盘控制器；
  • 而是解析指令中的 "扇区地址"，转换成镜像文件的 "字节偏移"（比如第 100 扇区 = 100×512 = 51200 字节偏移）；
  • 然后对镜像文件执行普通的文件读写（读 / 写 51200 字节位置开始的 512 字节）。
步骤 3：返回 "伪装的结果" 给操作系统

模拟器完成文件读写后，会把结果打包成 "硬盘控制器的响应格式"，返回给操作系统 / 程序；操作系统完全察觉不到差异 ------ 它以为自己收到的是物理硬盘的响应，实际上是模拟器从镜像文件里读出来的数据。

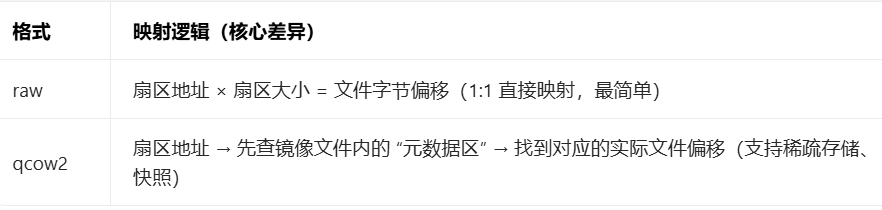

不同格式的核心区别，只在 "扇区→文件偏移" 的映射逻辑，拦截 / 返回的流程完全一样：

比如同样是 "读第 100 扇区"：

  • raw：直接读文件的 100×512=51200 字节位置；
  • qcow2：先读 qcow2 文件里的 "扇区映射表"，看第 100 扇区实际存在文件的哪个位置，再读对应位置（如果该扇区没数据，直接返回空，不用占用文件空间）。

脚本

给 host1（Gem5/QEMU 仿真的 Linux 主机）添加一个后台运行的 Bash 脚本应用 ，作用是在仿真过程中自动收集 host1 的系统 / 网络信息，并把输出保存到主机内的 /tmp/host1_net_check.log 文件中，用于后续验证和调试。

基础结构：system.ScriptApp(host1, script="...", wait=False)

  • system.ScriptApp：SimBricks 提供的 "脚本应用类"，用于在仿真主机中执行自定义 Shell 脚本；

  • host1：指定脚本要在哪个主机上运行（这里是 Ping 服务端 host1）；

  • script="""..."""：要执行的 Bash 脚本内容（多行字符串）；

  • wait=False：脚本后台运行 ，不阻塞仿真流程（即使脚本没执行完，仿真也会继续）；如果设为 True，仿真会等待脚本执行完毕后再继续。

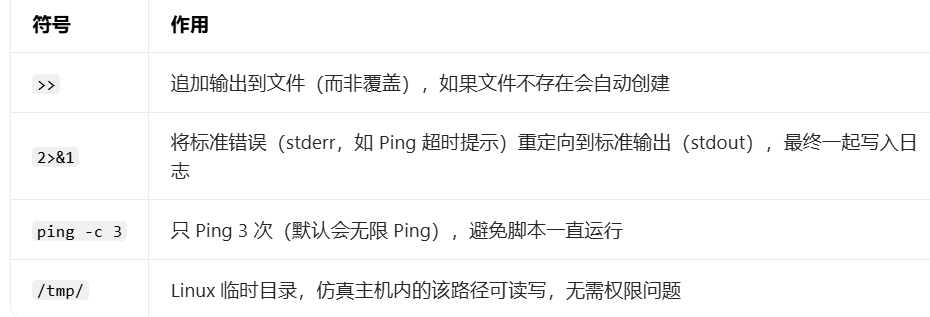

    #!/bin/bash # 声明脚本用 Bash 解释器执行

    1. 输出分隔符，标记日志开始

    echo "=== Host1 系统信息 ===" >> /tmp/host1_net_check.log

    2. 输出内核版本、CPU 架构等系统信息，追加到日志文件

    uname -a >> /tmp/host1_net_check.log

    3. 输出所有网卡的 IP/MAC 地址、状态等信息，追加到日志文件

    ip addr show >> /tmp/host1_net_check.log

    4. 测试到 host0（10.0.0.1）的连通性（Ping 3 次），追加到日志文件

    2>&1：把错误输出（如 Ping 超时）也重定向到日志文件，避免遗漏报错

    ping -c 3 10.0.0.1 >> /tmp/host1_net_check.log 2>&1

Simple_ping_ns3

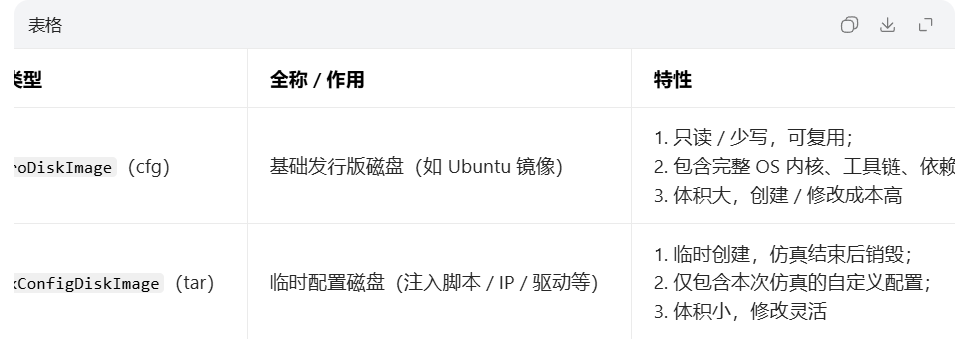

  • DistroDiskImage：基础操作系统镜像（如 Ubuntu），提供运行环境；
  • LinuxConfigDiskImage：临时配置盘，用于注入 IP 配置、驱动加载脚本等（无需修改基础镜像）。
  • 场景举例 ：你要跑 10 个不同的仿真案例（不同 IP、不同驱动、不同启动脚本），如果只用一个 DistroDiskImage：
    • 每次仿真都要修改基础镜像（比如改 /etc/hosts、装驱动、改 IP）；
    • 改完后基础镜像被污染，下次跑其他案例时，必须重新制作镜像，否则会出现 "上一次的配置影响本次仿真" 的问题；
  • 双磁盘方案 ：
    • DistroDiskImage 始终保持 "干净的基础系统"，10 个案例都复用这一个镜像；
    • LinuxConfigDiskImage 为每个案例单独生成临时配置，仿真结束后自动删除，完全不影响基础镜像

Project

复制代码
from simbricks.orchestration import system  # 系统组件（主机、NIC、交换机）
from simbricks.orchestration import simulation as sim  # 仿真器（QEMU/NS3/NIC）
from simbricks.orchestration.simulation.net import ns3_components  # ns-3 组件（日志级别等）
from simbricks.orchestration import instantiation as inst  # 仿真实例化（控制执行）
from simbricks.orchestration.helpers import simulation as sim_helpers  # 仿真辅助函数（同步控制）

App.py

复制代码
utils_base.IdObj（基础ID类）
    ↓
Application（所有应用的基类）
    ↓
BaseLinuxApplication（Linux主机应用抽象基类）
    ↓
├─ PingClient（Ping客户端）
├─ Sleep（休眠应用）
├─ NetperfServer/NetperfClient（网络性能测试）
└─ IperfTCPServer/IperfUDPServer/IperfTCPClient/IperfUDPClient（带宽测试）

Netperf/Iperf 系列（网络性能测试）

Netperf：测试网络吞吐量、延迟（TCP_RR 模式可测往返延迟）；

Iperf：测试 TCP/UDP 带宽（支持多进程、大缓冲区）；

核心逻辑：run_cmds() 返回 netserver/netperf/iperf 命令，用于网络性能基准测试

  • 接口标准化 ：所有 Linux 应用都通过 run_cmds() 输出要执行的命令，SimBricks 框架会自动将这些命令注入到仿真主机中执行；
  • 可扩展 ：新增自定义应用只需继承 BaseLinuxApplication 并实现 run_cmds()；
  • 序列化支持 ：所有类都实现 toJSON/fromJSON，便于仿真配置的保存和分布式执行

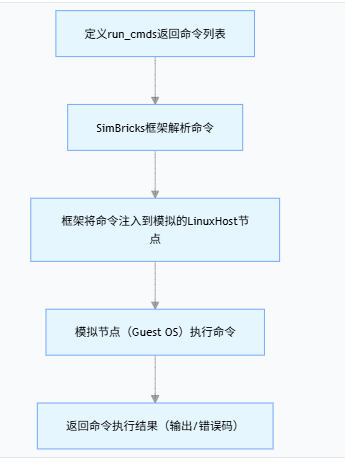

run_cmds 方法不是打印命令 ，而是定义要在模拟节点上真实执行的命令列表

这些命令最终会被 SimBricks 框架注入到模拟的 Linux 主机（Guest OS）中实际运行 ，而非仅打印日志 ------ 你可以把 run_cmds 理解为 "给模拟主机下达的'操作清单'"，框架会负责把这些命令送到模拟环境里执行

Instantiation

instantiation" 的意思是 实例化。

在编程和计算机科学中，它指的是根据一个类（class）或模板（template）来创建一个具体的、可用的对象（object）或实例（instance）的过程

Orchestration (编排)

在技术领域，"编排"指的是自动化配置、协调和管理计算机系统、中间件及服务的过程。

  • 简单来说，就是指挥和协调多个独立的组件，让它们协同工作来完成一个复杂的任务。
  • 常见的例子有 Kubernetes（用于容器编排）、Terraform（用于基础设施编排）。
2. Instantiation (实例化)

如上所述，这里指的是创建具体实例的动作。在编排的语境下，这通常意味着"启动"或"创建"一个服务、一个虚拟机、一个容器或一个应用程序。

综合理解

因此，orchestration/instantiation/ 这个目录很可能存放的是负责启动和创建服务实例的代码、脚本或配置文件

假设你正在开发一个电商平台，你需要部署一个数据库、一个后端API和一个前端网页。

  • Orchestration (编排)：就是整个部署流程，它定义了先部署数据库，等数据库好了再部署后端API，最后部署前端。
  • Instantiation (实例化)：就是编排流程中的具体一步，比如"启动一个MySQL数据库容器"或"创建一个API服务器的虚拟机"。

所以，orchestration/instantiation/ 目录下可能就包含了：

  • 用于启动数据库的脚本。
  • 用于创建API服务实例的配置文件。
  • 定义如何从零开始构建一个应用实例的代码。

总而言之，这个目录里的内容是整个自动化流程中，专门负责"从无到有"创建出具体服务实例的那一部分。

  • InstantiationEnvironment：管理仿真运行所需的所有路径（工作目录、临时文件、镜像、日志等），是整个仿真的 "文件系统环境"；

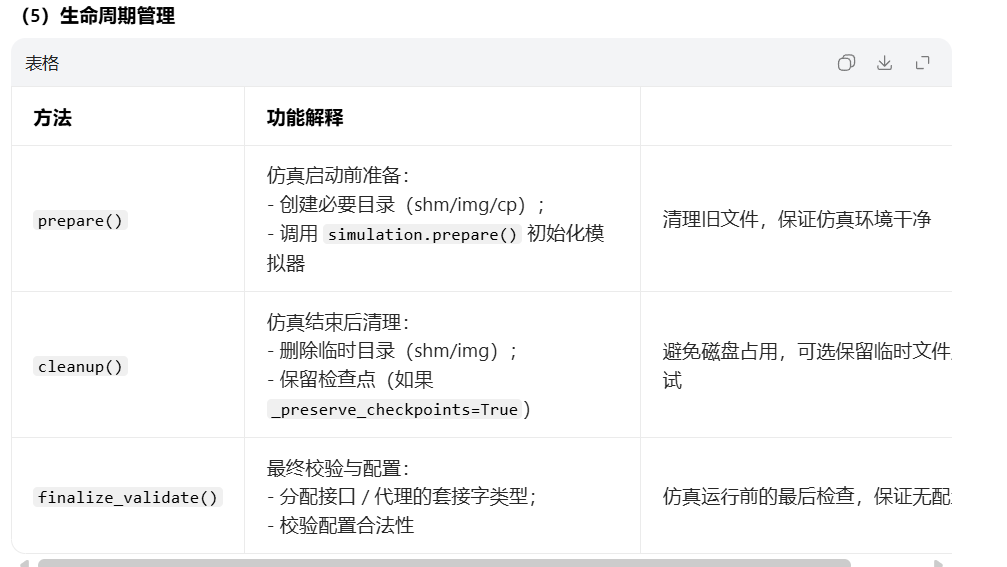

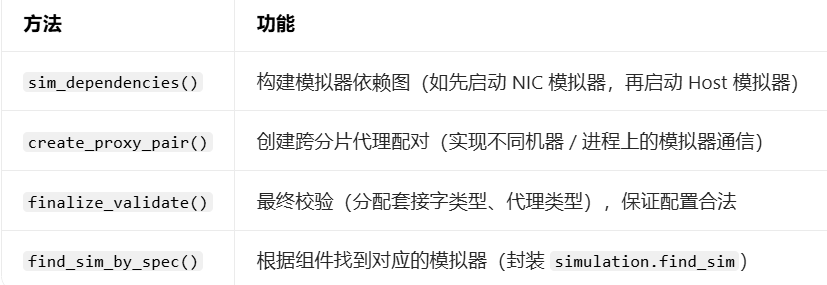

  • Instantiation：管理单个仿真任务的完整生命周期（环境初始化、碎片分配、套接字 / 代理配置、检查点管理、依赖解析等），是仿真从 "配置" 到 "运行" 的核心桥梁。

hd_path()解析磁盘镜像路径：如果是绝对路径直接用，否则从项目 images/ 目录读取统一管理 "自定义镜像" 和 "内置镜像" 的路径

Instantiation：仿真实例化的 "总控制器"
核心作用

把「仿真配置（Simulation）」转换成「可执行的仿真任务」，核心职责包括：

  • 管理仿真碎片（Fragment）：将大型仿真拆分为多个可分布式运行的碎片；
  • 配置套接字 / 代理：连接不同仿真组件（如主机 <-> 网卡、主机 <-> 内存）；
  • 检查点管理：支持仿真状态的保存 / 恢复（加速启动）；
  • 路径与环境绑定：关联 InstantiationEnvironment；

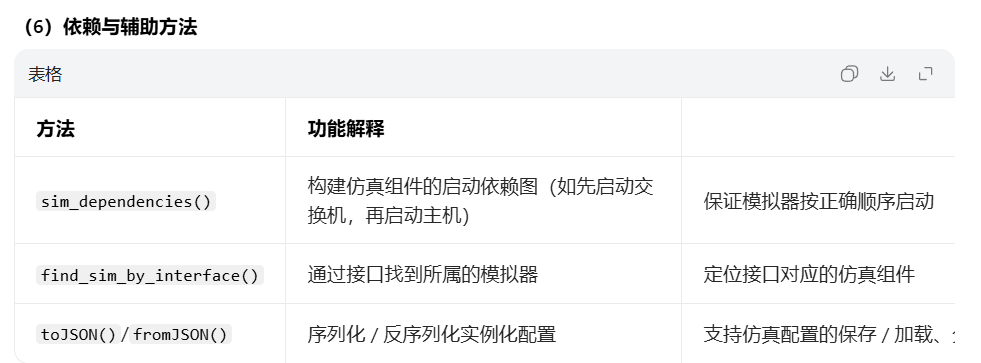

  • 依赖解析：构建仿真组件的启动依赖关系（如先启动网卡，再启动主机）

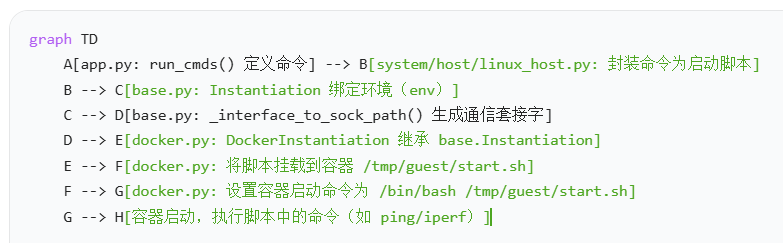

「命令注入」在 base.py 中的底层支撑：
  1. env 提供了脚本挂载的基础路径（如 tmp_dir → /tmp/sim-exp-1/tmp）；
  2. fragments 保证包含主机的碎片被正确分配，命令能被解析；
  3. prepare() 清理并创建挂载目录，保证脚本能被正确挂载；
  4. 套接字管理保证容器内的命令能和其他仿真组件通信（如 ping 命令能发送到目标主机）。

简单说：base.py 不直接处理「命令注入」，但它提供了命令执行的底层环境和核心规则 ------ 没有 base.py 管理的路径、套接字、碎片，后续的命令封装和执行都无法实现。

add_app() 只是把应用 "注册" 到主机的列表中，而真正解析、转换、执行这些应用 的逻辑，分散在 Instantiation（实例化） 和 仿真器（如 Gem5Sim/QemuSim） 的代码中，而非 System 类本身

System 类（system/base.py）只是存储所有组件（Host/NIC/Switch）的容器 ，本身不处理应用逻辑；Host 的 applications 列表，是在仿真实例化阶段 被框架解析，最终由对应仿真器（如 Gem5Sim） 转换为可执行的命令 / 脚本，注入到仿真主机中运行。

instantiation = inst_helpers.simple_instantiation(simulation) 是关键入口，该方法会创建 Instantiation 实例（instantiation/base.py），核心作用是：

  1. 遍历 simulation 中的所有组件（Host/NIC/Switch）；
  2. 为每个 Host 生成执行上下文（如挂载目录、环境变量、启动脚本）；
  3. 调用仿真器（如 Gem5Sim）的 prepare() 方法，处理 Host 的 applications。

Fragment 是 "一组要在同一进程 / 机器上运行的模拟器"，fragments 属性通过 setter 严格校验分片的合法性：

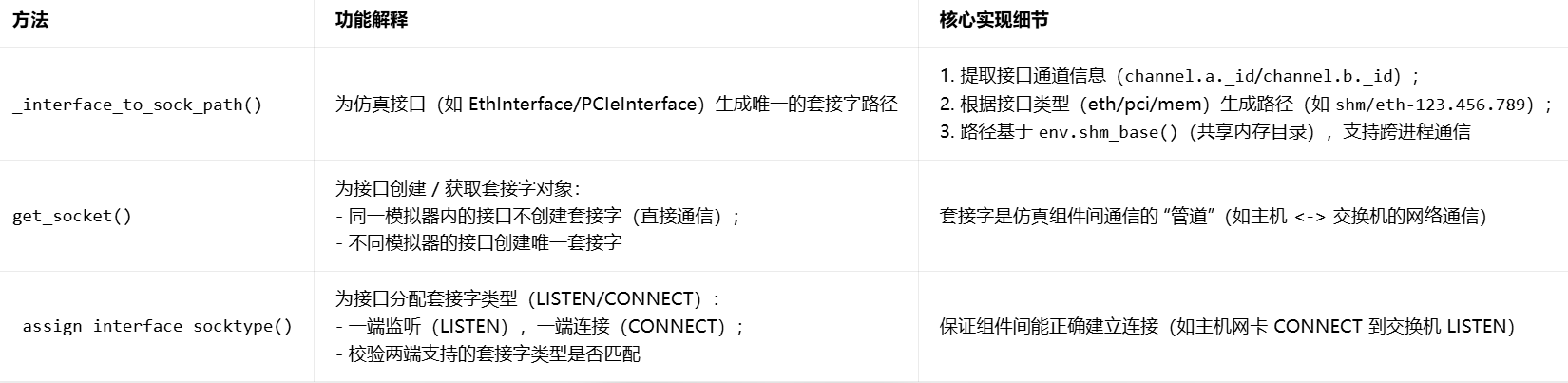

组件间通信（如 Host-NIC、Host - 内存）依赖套接字（Socket），Instantiation 负责为每个接口分配套接字路径和类型（LISTEN/CONNECT）：

inst = inst_helpers.simple_instantiation(simulation) 为例，完整链路：

  1. 创建 Instantiation ：关联你的 simulation（包含 Gem5Sim/Host1）；
  2. 设置 Fragment ：fragment.add_simulators(*simulation.all_simulators()) → inst.fragments = [fragment]，校验分片合法性；
  3. 绑定环境 ：inst.env = InstantiationEnvironment(workdir, simbricksdir)，初始化所有路径

Simulator

  1. Simulator：所有模拟器（如 Gem5Sim/I40eNicSim）的抽象基类，定义了模拟器的通用行为（组件管理、命令生成、套接字处理、生命周期等）；
  2. Simulation：仿真实验的总容器，管理所有模拟器实例、组件 - 模拟器映射、通道（Channel）、资源需求等，是连接 "静态配置" 和 "动态运行" 的核心。

简单说：Simulator 是 "单个仿真器" 的模板，Simulation 是 "整个仿真实验" 的管家。

所有具体模拟器都继承此类，封装了模拟器的通用逻辑：

  • 组件管理（添加 / 过滤组件）；
  • 命令生成（run_cmd 抽象方法，子类必须实现）；
  • 套接字 / 通道处理（通信相关）；
  • 生命周期（prepare/cleanup）；

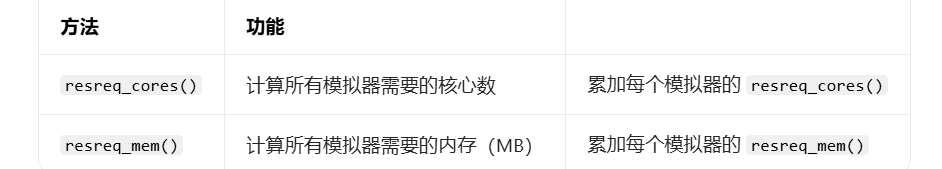

  • 资源需求（核心 / 内存）；
  • 序列化 / 反序列化（JSON 转换）。
  • simple_simulation 中创建的模拟器，通过 simulation.add_sim(self) 加入 _sim_list；
  • 通过 simulator.add(comp) → simulation.add_spec_sim_map(comp, sim) 写入 _sys_sim_map；
  • 最终 Simulation 的 _sim_list 和 _sys_sim_map 都包含了所有模拟器 / 组件的关联关系

SimBricks 框架中主机模拟器的具体实现层 ，定义了两种主流的主机仿真器（Gem5Sim/QemuSim），均继承自通用的 HostSim 基类，核心职责是：

  1. 实现 Simulator 抽象基类的所有抽象方法（如 run_cmd/supported_socket_types）；
  2. 封装 Gem5/QEMU 模拟器的启动参数、资源需求、生命周期逻辑；
  3. 对接 Host 组件的配置（如 CPU 核心数、内存大小、磁盘镜像），生成可直接执行的模拟器启动命令；
  4. 处理 Host 与外设（PCIe/NIC/ 内存）的通信参数（套接字、延迟、同步）。

简单说：这个文件是「通用模拟器基类」到「具体主机模拟器」的落地实现，是指令从 Instantiation 层传递到 "真实模拟器进程" 的最后一环。

Gem5的run_cmd

复制代码
def run_cmd(self, inst: inst_base.Instantiation) -> str:
    # 1. 选择CPU类型（检查点/正常运行）
    cpu_type = self.cpu_type if not inst.create_checkpoint else self.cpu_type_cp

    # 2. 验证：Gem5Sim仅支持1个FullSystemHost
    full_sys_hosts = self.filter_components_by_type(ty=sys_host.BaseLinuxHost)
    if len(full_sys_hosts) != 1:
        raise Exception("Gem5Sim only supports simulating 1 FullSystemHost")
    host_spec = full_sys_hosts[0]  # 获取绑定的Host配置

    # 3. 拼接Gem5启动命令（核心！）
    cmd = f"{inst.env.repo_base(f'{self._executable}.{self._variant}')} --outdir={inst.env.get_simulator_output_dir(sim=self)} "
    cmd += " ".join(self.extra_main_args)
    # 3.1 基础配置：Gem5脚本路径、缓存配置、CPU/系统时钟
    cmd += (
        f" {inst.env.repo_base('sims/external/gem5/configs/simbricks/simbricks.py')} --caches --l2cache "
        "--l1d_size=32kB --l1i_size=32kB --l2_size=32MB "
        "--l1d_assoc=8 --l1i_assoc=8 --l2_assoc=16 "
        f"--cacheline_size=64 --cpu-clock={host_spec.cpu_freq}"
        f" --sys-clock={self._sys_clock} "
        f"--checkpoint-dir={inst.env.cpdir_sim(sim=self)} "
        f"--kernel={inst.env.repo_base('images/vmlinux')} "
    )
    # 3.2 磁盘镜像：拼接Host配置的所有磁盘
    for disk in host_spec.disks:
        cmd += f"--disk-image={disk.path(inst=inst, format='raw')} "
    # 3.3 CPU/内存配置：对接Host的cores/memory属性
    cmd += (
        f"--cpu-type={cpu_type} --mem-size={host_spec.memory}MB "
        f"--num-cpus={host_spec.cores} "
        "--mem-type=DDR4_2400_16x4 "
    )
    # 3.4 内核命令行：传递Host的kcmd_append（如启动脚本路径）
    if host_spec.kcmd_append is not None:
        cmd += f'--command-line-append="{host_spec.kcmd_append}" '
    # 3.5 检查点配置：创建/恢复检查点
    if inst.create_checkpoint:
        cmd += "--max-checkpoints=1 "
    if inst.restore_checkpoint:
        cmd += "-r 1 "

    # 3.6 通信参数：PCIe/内存接口的套接字、延迟、同步
    latency, sync_period, run_sync = sim_base.Simulator.get_unique_latency_period_sync(channels=self.get_channels())
    # PCIe接口（如NIC）：拼接CONNECT类型套接字参数
    pci_interfaces = system.Interface.filter_by_type(interfaces=host_spec.interfaces(), ty=sys_pcie.PCIeHostInterface)
    for inf in pci_interfaces:
        socket = inst.get_socket(interface=inf)
        if socket:
            cmd += (
                f"--simbricks-pci=connect:{socket._path}"
                f":latency={latency}ns"
                f":sync_interval={sync_period}ns"
                + (":sync" if run_sync and not inst.create_checkpoint else "")
                + " "
            )
    # 内存接口：同理拼接参数
    # ... 省略内存接口逻辑 ...

    # 3.7 额外配置参数
    cmd += " ".join(self.extra_config_args)
    return cmd

Dummy

Dummy 英文直译是「假的、虚拟的、占位的」，在编程中，DummyXXX 这类命名的类 / 对象，核心作用是：作为 "占位符" 使用，填补某个需要特定类型对象但暂时无法提供真实实现的场景，避免程序因 "缺少对象" 而崩溃。

简单说：DummySimulator 就是一个「假的模拟器」------ 它继承了 Simulator 抽象基类的结构，但没有实现任何实际的模拟逻辑，仅用于兼容 / 容错场景

DummySimulator 是 Simulator 基类的 "空实现"（也叫「哑实现」）：

  • 它满足 Simulator 的类型要求（能被加入 Simulation 的 _sim_list）；
  • 但所有关键方法（run_cmd/supported_socket_types）都只抛出异常，不做任何实际操作；
  • 唯一的额外属性 _is_dummy = True 用于标记 "这是一个假模拟器"。

app处理流程

Simulation 是连接 System（静态配置）和 Instantiation（动态执行）的桥梁，它会遍历 System 中的所有 Host，处理其 applications。

  • 把你定义的 Simulation（包含 Host/NIC/Switch/Application 等所有配置）绑定到一个可执行的 Instantiation 实例；
  • 给 Instantiation 设置两个通用默认参数（临时文件自动删除、启用快照），仅此而已。

这个方法仅做「实例化 + 默认参数配置」 ，完全不处理 Application、不执行任何仿真逻辑、不解析任何组件 ------ 它只是创建了一个 "空的执行上下文容器"，真正的组件 / 应用处理逻辑在调用 Instantiation 实例的后续方法 （如 prepare()/run()）时才触发。

simple_instantiation 返回 Instantiation 实例后，框架对 Application 的操作不会自动触发，而是需要显式调用仿真器的 prepare() 方法 （或框架顶层的 run_simulation() 方法），才会走到 Application 解析逻辑。

这行代码是创建具体的模拟器实例，拆解如下：

  • st：是 compmap 映射中的「模拟器类型」（如 Gem5Sim/I40eNicSim/SwitchNet），本质是一个类（而非实例）；

  • simulation：是当前正在构建的 Simulation 核心对象（包含仿真的全局配置）；

  • st(simulation)：调用模拟器类的构造函数，传入 simulation 作为参数，创建该模拟器的实例对象；

  • simulator = ...：将创建好的模拟器实例赋值给变量，后续用于绑定组件。

  • Host 配置层 ：Sleep 被加入 host1.applications，其 run_cmds 返回 ["sleep infinity"]；

  • Instantiation 层 ：inst.prepare() 调用 host1.gen_cmds()，生成包含 sleep infinity 的脚本，路径写入 host1.kcmd_append；

  • Gem5Sim 层 ：run_cmd 读取 host1.kcmd_append，将脚本路径嵌入 Gem5 启动命令的 --command-line-append 参数；

  • 执行层 ：Instantiation.execute() 调用 subprocess 执行 Gem5 启动命令；

  • Gem5 内部 ：加载内核，执行 kcmd_append 中的脚本，最终运行 sleep infinity。

其他

-> 是 Python 3.5+ 引入的函数返回值类型注解（Type Annotation） 语法，它的作用是：明确告诉开发者 / 编辑器，这个函数预期返回什么类型的值（注意：Python 解释器不会强制校验类型，仅做提示和静态检查用）。

简单说：-> 就是给函数的返回值 "贴标签"，让代码更易读、易维护，也能让 IDE（如 VS Code/PyCharm）做类型提示和错误检查。

  • -> None：函数没有返回值（执行完只做操作，不 return 任何东西）；
  • -> list[str]：返回一个由字符串组成的列表；
  • -> inst_socket.SockType：返回一个自定义的枚举类型（SockType）

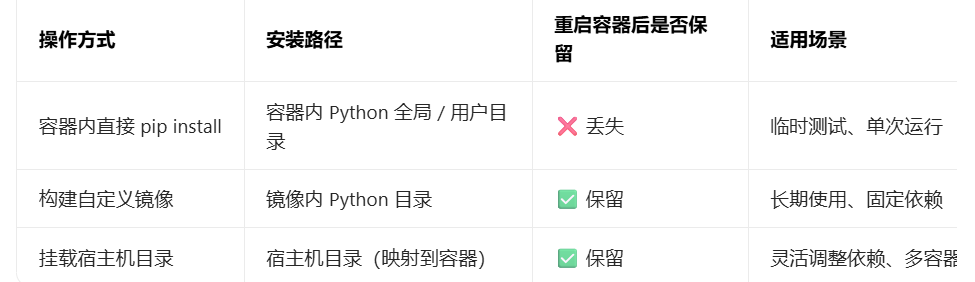

在 Docker 容器中执行 pip install matplotlib，库会被安装到容器内部的 Python 环境目录（而非宿主机）

复制代码
# 查看Python库安装路径（执行容器内的python）
python -c "import site; print(site.getsitepackages())"

配置层（simulation.py）→ 实例化层（instantiation.py）→ 执行层（sim_processes.py）

相关推荐
jinanwuhuaguo2 小时前
OpenClaw全网使用人群全景深度分析报告
网络·人工智能·网络协议·rpc·openclaw
李白你好2 小时前
Linux 主机安全巡检与应急响应工具
linux·安全
Deitymoon2 小时前
linux——创建进程
linux
忘忧记2 小时前
pytest + YAML + requests`简单实例化
网络·pytest
竹之却3 小时前
如何使用 SakuraFrp 做内网穿透
运维·服务器·网络·frp·内网穿透·sakurafrp
不一样的故事1263 小时前
抓重点、留弹性、重节奏
大数据·网络·人工智能·安全
爱学习的小囧3 小时前
VMware ESXi V7 无 vCenter 虚拟机磁盘缩减攻略：安全释放存储空间(不丢数据)
服务器·网络·windows·安全·esxi·虚拟化
Sgf2273 小时前
第15章 网络编程
开发语言·网络·php
同聘云3 小时前
腾讯云服务器防火墙与网络安全的关系—不可或缺？
服务器·web安全·腾讯云
热门推荐
012026年3月AI领域大事件：DeepSeek引领开源风暴02GitHub 镜像站点03围棋-html版本04纯 HTML/CSS/JS 实现的高颜值登录页，还会眨眼睛！少女心爆棚！05班级宠物园部署指南06小黑课堂计算机二级WPSoffice题库软件下载安装教程（2026年3月最新版）07中国象棋-html版本08“wsl --install -d Ubuntu-22.04”下载慢，中国地区离线安装 Ubuntu 22.04 WSL方法（亲测2025年5月6日）09UV安装并设置国内源10OpenClaw 使用和管理 MCP 完全指南
