Caris12处理db格式背向散射数据

最近后台有人问,用Caris12处理xtf背向散射数据(由qinsy的db格式转换)为什么失败?

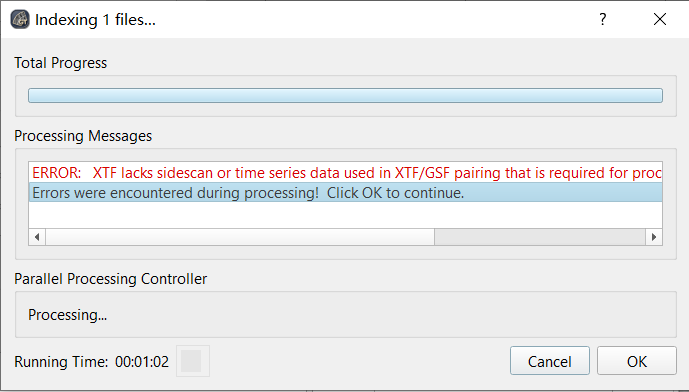

用Fledermaus的FMGT.exe打开看了一下,弹出下面的对话框。

XTF不带背向散射数据。用deepseek搜索了一下,db背向散射数据如何处理。

第一步:数据采集 (QINSy)

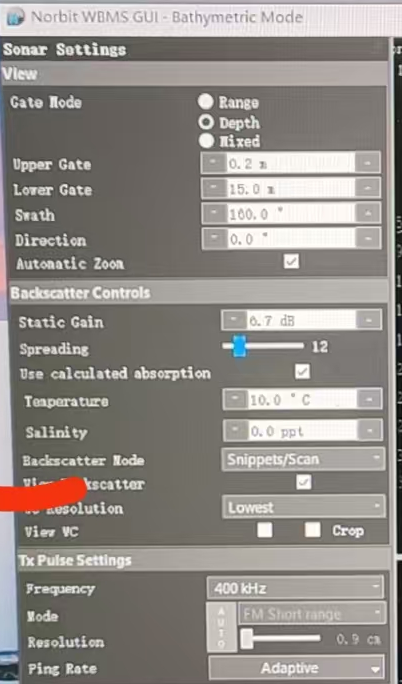

使用你之前提到的QINSy软件采集原始数据(.db文件),并确保已开启"原始海底影像存储"功能,以记录完整的背向散射数据(Snippets)。norbit的主界面也可勾选。

第二步:水深处理 (Qimera)

将QINSy的.db文件导入 Qimera。

在Qimera中,对水深数据进行清理、编辑,剔除噪点,并应用各种修正(如声速剖面、潮位、姿态等)。

处理完成后,将数据导出为GSF格式。这个GSF文件会包含清理后的水深数据、完整的声呐元数据以及最重要的------原始的背向散射Snippets数据。

第三步:背向散射处理 (FMGT)

将Qimera导出的 GSF文件 导入 FMGT。

在FMGT中,进行背向散射数据的辐射校正(如波束模式校正、AVG调整)、地理编码,并最终生成背向散射影像图(如GeoTIFF)。具体还可以参考文献1。

下面说一下CARIS12处理背向散射的方法。有兴趣的同学可以用deepseek搜索一下方法。

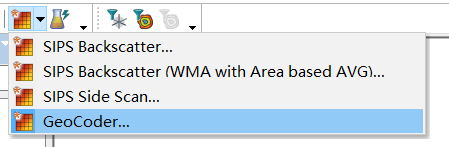

CARIS12提供4种处理背向散射的引擎,包括SIPS Backscatter、SIPS Backscatter (WMA with Area based AVG)、SIPS Side Scan、GeoCoder。

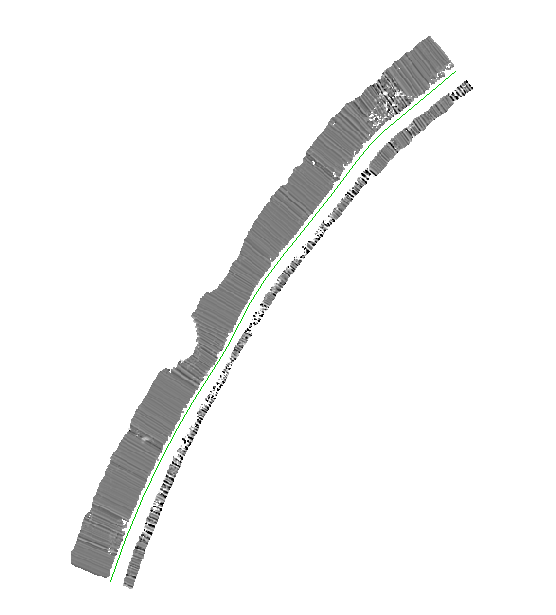

其中SideScan引擎的输出示例图见下图。

GeoCoder引擎输出的结果见下图。

参考文献

https://mp.weixin.qq.com/s/dr1_mFiCgLqWdZ3lZjRiXg
