深入红黑树：SGI-STL 中 map 与 set 的关联容器架构剖析

前言

大家好啊，我是云泽Q，欢迎阅读我的文章，一名热爱计算机技术的在校大学生，喜欢在课余时间做一些计算机技术的总结性文章，希望我的文章能为你解答困惑~

一、源码及框架分析

SGI-STL3.0 版本源代码，map 和 set 的源代码在map/set/stl_map.h/stl_set.h/stl_tree.h 等几个头文件中。

1.1 源码文件分析

对源码了解不多的兄弟们，我在这里说一下这几个头文件的包含关系：
一、核心层级与依赖关系

在 SGI-STL3.0 中，这几个头文件是分层依赖的结构，核心是「底层红黑树 → 容器封装 → 用户接口」：

cpp 复制代码

stl_tree.h (底层红黑树实现)
  ↓ 被依赖
stl_map.h / stl_set.h (基于红黑树封装 map/set 容器)
  ↓ 被包含
map / set (对外用户接口头文件)

二、逐文件解析
1. stl_tree.h：最底层的红黑树核心

这是所有容器的基石，实现了完整的红黑树（rb_tree）数据结构：
- 包含红黑树节点定义、颜色调整、旋转、插入 / 删除 / 查找等核心算法
- 提供了红黑树的迭代器、分配器等基础设施
map 和 set 本质上都是红黑树的上层适配器，所以它们的底层逻辑完全复用 stl_tree.h 的代码，没有自己独立的树实现。

2. stl_map.h：map 容器的封装层

基于 stl_tree.h 封装出 std::map 和 std::multimap：
- 将红黑树的节点存储为 pair<const Key, T>（键值对，键不可修改）
- 实现 operator[]、find、insert 等 map 特有的接口
- 约束：键（Key）必须唯一，默认按升序排序
它不实现树结构，只复用红黑树能力，把「键值对」适配到红黑树的节点存储模型。

3. stl_set.h：set 容器的封装层

基于 stl_tree.h 封装出 std::set 和 std::multiset：
- 将红黑树的节点存储为单个 Key 值（元素本身就是键）
- 实现 insert、find 等接口，不提供 operator[]（因为没有值，只有元素）
- 约束：元素必须唯一，默认按升序排序
同样是红黑树的适配器，把「单个元素」适配到红黑树的节点存储模型。

4. map / set：对外的用户接口头文件

这两个是用户直接 #include 的头文件，内部逻辑很简单：
- map 头文件：#include <stl_map.h> + 命名空间包装，让用户直接用 std::map
- set 头文件：#include <stl_set.h> + 命名空间包装，让用户直接用 std::set
作用：对用户隐藏底层 stl_tree.h 的复杂实现，只暴露容器的简洁接口。

总的来说 stl_tree.h 是底层红黑树引擎 ，stl_map.h 和 stl_set.h 是两个不同的方向盘 ，分别把红黑树改造成「键值对映射」和「元素集合」，而 map 和 set 是给用户握的方向盘外壳。本质上来说：map 和 set 是同一种树（红黑树）的两种不同用法，所以它们共享底层 stl_tree.h，只在上层封装逻辑上有区别。

所以SGI-STL 3.0 源码 （map/set 均基于stl_tree.h红黑树实现）

1.2 源码框架分析

下面我们就说一下map和set是怎么复用同一棵红黑树的，

一、核心结构：三层封装与依赖关系

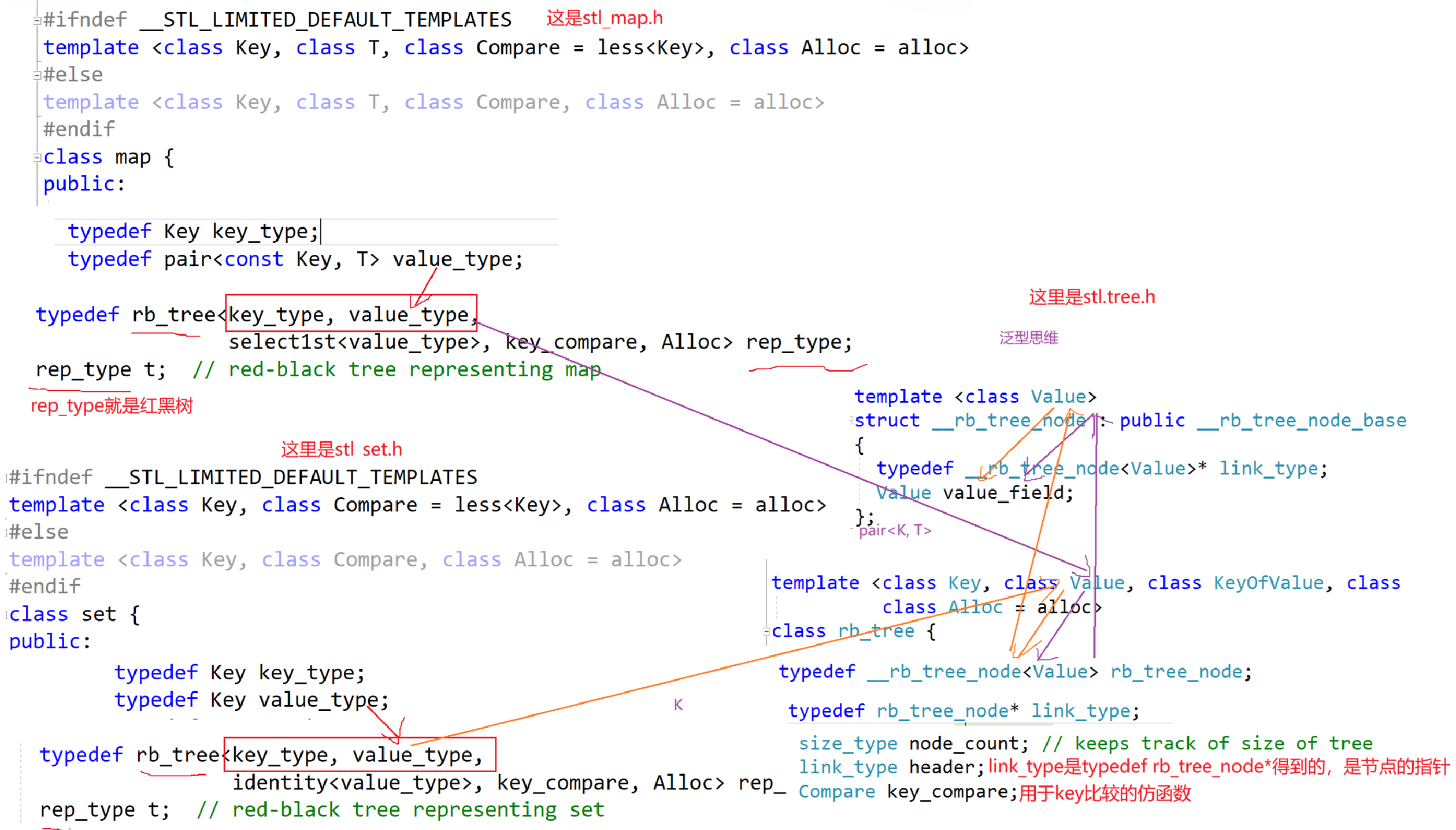

从图中可以清晰看到，map 和 set 并不是自己实现红黑树，而是 ** 组合（has-a）** 了一个红黑树对象。

1. 底层基石：rb_tree (红黑树核心)
文件：stl_tree.h
职责：它是最底层的引擎。

定义了 __rb_tree_node 节点结构，包含 value_field (存储数据) 和 parent/left/right 指针。
实现了红黑树的插入insert(Value)、删除、旋转、查找find(Key)等核心算法逻辑。
泛型设计 ：rb_tree它的模板参数是 template <class Key, class Value...>。
核心代码：typedef _rb_tree_node< Value > rb_tree_node;，也就是说，树的结点里只存Value，这里的 Value 决定了节点里存什么（是存 Key 还是 pair<const Key, T>）。这个底层红黑树只认两个东西，用Key排序/查找，在节点里存Value
节点结构：

cpp 复制代码

template <class Value>
struct __rb_tree_node {
    typedef __rb_tree_node<Value>* link_type;
    Value value_field; // 这里存的就是上面决定的 Value 类型
};

流程：map 告诉 rb_tree：Value 是 pair<const Key, T>。

rb_tree 实例化出 __rb_tree_node<pair<const Key, T>>。

节点内部的 value_field 就是一个键值对。

2. 中间封装层：map 容器类
文件：stl_map.h
职责：它是对 rb_tree 的适配器（Adapter）。

对外暴露接口：给用户提供 insert、find、erase 等成员函数。
类型定义 ：
typedef Key key_type;排序用的键 = Key
typedef pair<const Key, T> value_type;节点里存的东西 = 键+值一整套（固定写法！），Key不能改，T可以改
核心：typedef rb_tree<key_type, value_type, ...> rep_type;，把「排序键」和「存储数据」传给红黑树，生成一个专属map的红黑树 → 起别名 rep_type
组合关系：它内部都有一个 rb_tree 类型的成员变量 rep_type t（创建一台红黑树！这就是map的底层）。
map调用红黑树的方法：insert(value_type) { t.insert(...); } find(key_type) { return t.find(...); }
举个例子 ：map<int, string>
Key = int（学号），Value = pair<const int, string>（学号 + 姓名）
底层红黑树：用 int 排序，节点存 pair

3. 中间封装层：set 容器类
文件：stl_set.h
职责：它是对 rb_tree 的适配器（Adapter）。

对外暴露接口：给用户提供 insert、find、erase 等成员函数。
类型定义 ：
typedef Key key_type;排序用的键 = Key
typedef Key value_type;节点里存的东西 = Key（和键一模一样！）
核心：typedef rb_tree<key_type, value_type, ...> rep_type;传给红黑树：键和存的东西是同一个
组合关系：它内部都有一个 rb_tree 类型的成员变量 rep_type t（创建一台红黑树！这就是set的底层）。
set调用红黑树的方法：insert(value_type) { t.insert(...); } find(key_type) { return t.find(...); },所有的 set::insert 底层调用的都是 rb_tree::insert，set::find 底层调用的都是 rb_tree::find。
举个例子 ：set< int >
Key = int，Value = int
底层红黑树：用 int 排序，节点存 int

4. 实际调用层：用户使用的 map / set

文件：标准头文件 < map > / < set >

职责：这些文件会包含 #include <stl_map.h> 并做简单的命名空间包装，让用户直接用 std::map。

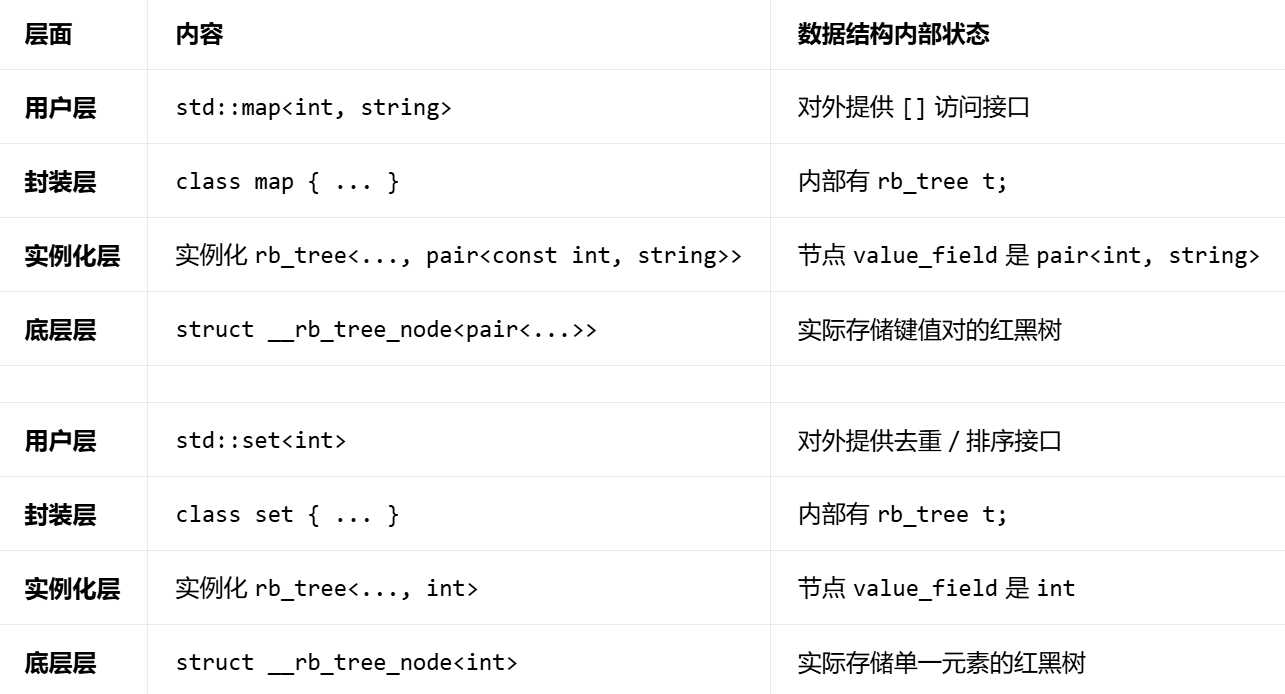

总结图谱：

极简结构图

cpp 复制代码

【底层：stl_tree.h 红黑树】
   只做两件事：用Key排序 | 存Value
        ↓       套壳        ↓
【stl_map.h】               【stl_set.h】
传给红黑树：                传给红黑树：
Key = 键                    Key = 元素
Value = 键+值(pair)         Value = 元素
底层存：键值对              底层存：单一元素
对外：map容器               对外：set容器

要点补充 + 总结：

通过上面对框架的分析，我们可以看到源码中 rb_tree 用了一个巧妙的泛型思想实现，rb_tree 无论是实现 key 的搜索场景，还是 key/value 的搜索场景不是直接写死的，而是由第二个模板参数 Value 决定_rb_tree_node 中存储的数据类型。
set 实例化 rb_tree 时第二个模板参数给的是 key，map 实例化 rb_tree 时第二个模板参数给的是 pair<const key, T>，这样一颗红黑树既可以实现 key 搜索场景的 set，也可以实现 key/value 搜索场景的 map。
要注意一下，源码里面模板参数是用 T 代表 value，而内部写的 value_type 不是我们日常 key/value 场景中说的 value，源码中的value_type 反而是红黑树结点中存储的真实的数据的类型。
rb_tree 第二个模板参数 Value 已经控制了红黑树结点中存储的数据类型，为什么还要传第一个模板参数 Key 呢？尤其是 set，两个模板参数是一样的，这是很多兄弟这时的一个疑问。要注意的是对于 map 和 set，find/erase 时的函数参数都是 Key，所以第一个模板参数是传给 find/erase 等函数做形参的类型的。对于 set 而言两个参数是一样的，但是对于 map 而言就完全不一样了，map insert 的是 pair 对象，但是 find 和 ease 的是 Key 对象。

1.4 源码命名缺陷

吐槽一下，这里源码命名风格比较乱，大佬有时写代码也不规范，乱弹琴。

set 模板参数用的 Key 命名，map 用的是 Key 和 T 命名，而 rb_tree 用的又是 Key 和 Value
value_type 双重含义
用户视角 ：在 map<int, string> 中，value_type 通常指 string（那个值）。
源码视角 ：在 rb_tree 和 set/map 的内部实现中，value_type 指代的是节点中存储的完整数据类型。对 map 来说，源码里的 value_type 是 pair<const int, string>。对 set 来说，源码里的 value_type 是 int。

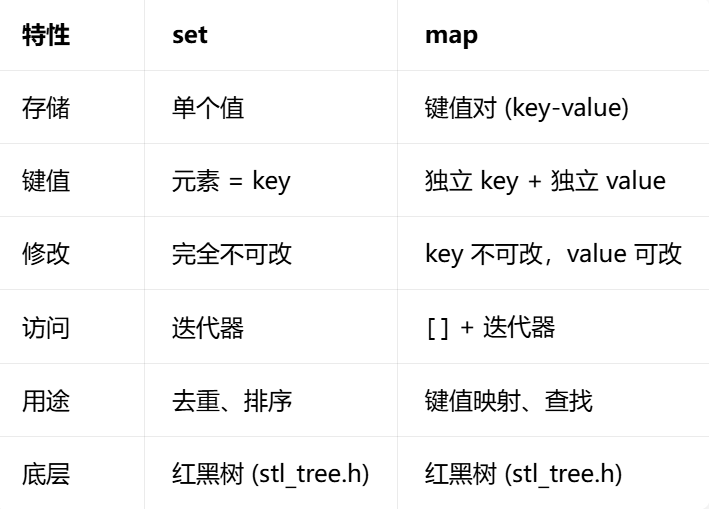

1.5 框架优势

极致的代码复用（STL 的灵魂）
✅ 只写 1 次红黑树代码，就能实现 4 个容器：map / set / multimap / multiset不用给每个容器单独写树，无冗余！
解决「查找」的痛点（最关键）
map 查找：只需要传 key，不用传完整的 pair
set 查找：传元素本身，红黑树因为分开了 Key 和 Value，两种查找都能支持
约束数据安全
map 的 key 是 const：不能改（改了会乱序）
set 的元素也是 const：不能改
红黑树统一保证有序性
