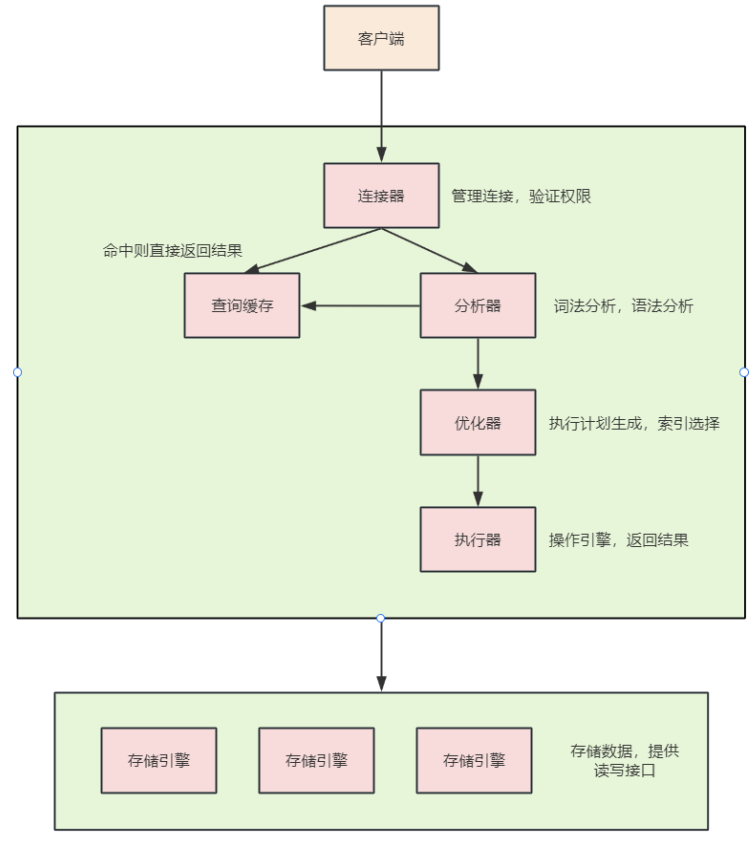

一.MySQL整体逻辑架构
第一层：连接层：连接处理，身份验证，安全性等等。
第二层：核心服务层 。这是MySQL的核心部分。在 MySQL据库系统处理底层数据之前的所有工作都是在这一层完成的，包括权限判断， sql解析，行计划优化， query cache 的处理以及所有内置的函数(如日期,时间,数学运算,加密)等等。各个存储引擎提供的功能都集中在这一层，如存储过程，触发器，视图等。
第三层：存储引擎层。也就是底层数据存取操作实现部分，由多种存储引擎共同组成。它们负责存储和获取所有存储在MySQL中的数据。就像Linux众多的文件系统 一样。每个存储引擎都有自己的优点和缺陷。服务器是通过存储引擎API来与它们交互的。这个接口隐藏 了各个存储引擎不同的地方。对于查询层尽可能的透明。这个API包含了很多底层的操作。如开始一个事 物，或者取出有特定主键的行。存储引擎不能解析SQL，互相之间也不能通信。仅仅是简单的响应服务器 的请求。
第四层：数据存储层。主要是将数据存储在运行于裸设备的文件系统之上，并完成与存储引擎的交互。

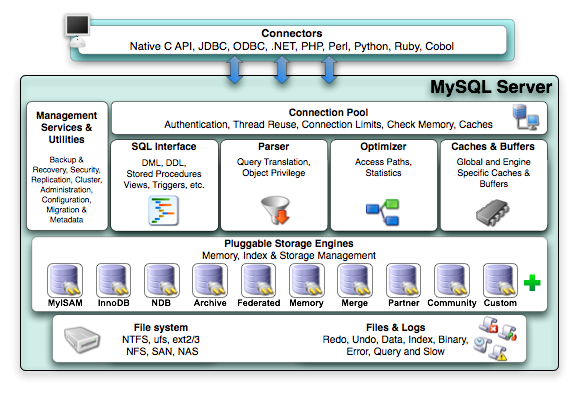

二.MySQL架构详图（摘自网络，待完善）
1.Connectors
指的是不同语言中与SQL的交互，如php、java等。
2 Management Serveices & Utilities：
系统管理和控制工具
3 Connection Pool: 连接池
管理缓冲用户连接，线程处理等需要缓存的需求。
负责监听对 MySQL Server 的各种请求，接收连接请求，转发所有连接请求到线程管理模块。每一个连接上 MySQL Server 的客户端请求都会被分配（或创建）一个连接线程为其单独服务。而连接线程的主要工作就是负责 MySQL Server 与客户端的通信，
接受客户端的命令请求，传递 Server 端的结果信息等。线程管理模块则负责管理维护这些连接线程。包括线程的创建，线程的 cache 等。
4 SQL Interface: SQL接口。
接受用户的SQL命令，并且返回用户需要查询的结果。比如select from就是调用SQL Interface
5 Parser: 解析器。
SQL命令传递到解析器的时候会被解析器验证和解析。
主要功能：
a . 将SQL语句进行语义和语法的分析，分解成数据结构，然后按照不同的操作类型进行分类，然后做出针对性的转发到后续步骤，以后SQL语句的传递和处理就是基于这个结构的。
b. 如果在分解构成中遇到错误，那么就说明这个sql语句是不合理的
6 Optimizer: 查询优化器。
SQL语句在查询之前会使用查询优化器对查询进行优化。就是优化客户端请求的 query（sql语句） ，根据客户端请求的 query 语句，和数据库中的一些统计信息，在一系列算法的基础上进行分析，得出一个最优的策略，告诉后面的程序如何取得这个 query 语句的结果。
7 Cache和Buffer： 查询缓存。
8 、存储引擎接口（未完成）

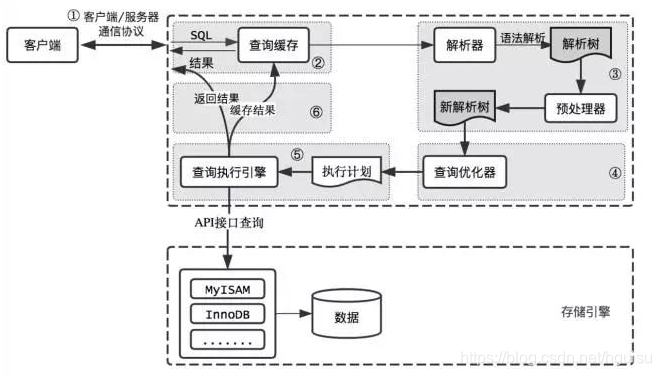

三.SQL SELECT语句执行过程
MySQL 整个查询执行过程，总的来说分为 6 个步骤 :
SQL执行步骤：请求、缓存、SQL解析、优化SQL查询、调用引擎执行，返回结果
1、连接：客户端向 MySQL 服务器发送一条查询请求，与connectors交互：连接池认证相关处理。
2、缓存：服务器首先检查查询缓存，如果命中缓存，则立刻返回存储在缓存中的结果，否则进入下一阶段
3、解析：服务器进行SQL解析(词法语法)、预处理。
4、优化：再由优化器生成对应的执行计划。
5、执行：MySQL 根据执行计划，调用存储引擎的 API来执行查询。
6、结果：将结果返回给客户端，同时缓存查询结果。
四.SQL更新机制和日志记录

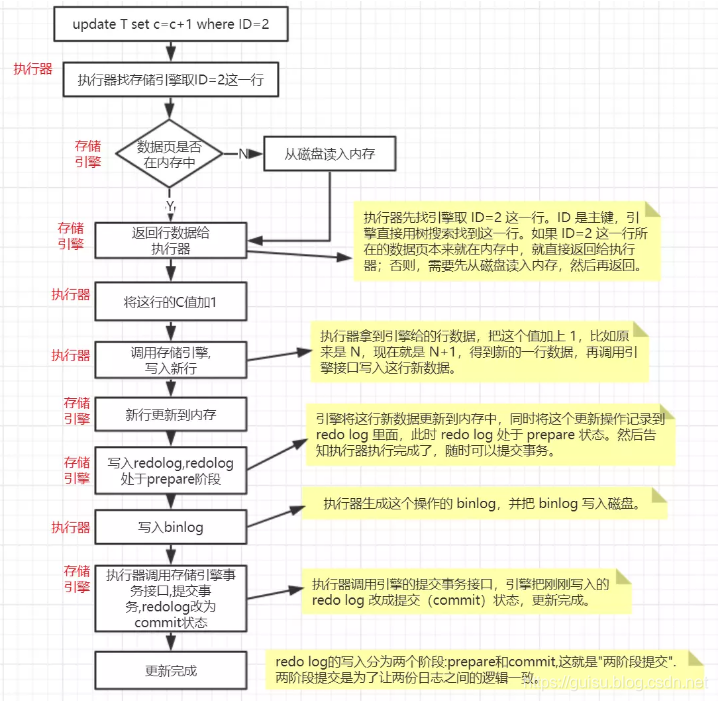

4.1、基本流程：
查询语句的流程，更新语句也会同样的走一遍。sql= update T set c=c+1 where id=2
1、客户端向 MySQL 服务器发送一条更新请求
2、清除表查询缓存，跟这个有关的查询缓存会失效。这就是一般不建议使用查询缓存的原因。
3、分析器进行 SQL解析（词法和语法分析），分析这是一条更新语句和。
4、优化器生成对应的执行计划，优化器决定使用ID这个索引；
5、执行器负责更新，找到这一行，然后进行更新:
取数据行: 执行器先找引擎取 ID=2 这一行: ID 是主键，引擎直接用树搜索找到这一行。如果 ID=2 这一行所在的数据页本来就在内存中，就直接返回给执行器；否则，需要先从磁盘读入内存，然后再返回。)
更新数据: 执行器拿到引擎给的行数据，把这个值加上 1，比如原来是 N，现在就是 N+1，得到新的一行数据，再调用引擎接口写入这行新数据。
更新内存: 引擎将这行新数据更新到内存中，
更新 redo log :同时将这个更新操作记录到 redo log 里面，此时 redo log 处于 prepare 状态。然后告知执行器执行完成了，随时可以提交事务。
写入binlog:执行器生成这个操作的 binlog，并把 binlog 写入磁盘。
提交事务: 执行器调用引擎的提交事务接口，引擎把刚刚写入的 redo log 改成提交（commit）状态，更新完成。
4.2、日志类型
与查询流程不同的是，更新流程涉及两个重要日志模块：redo log（重做日志）和 binlog（归档日志）。redo log是InnoDB存储引擎层的日志，binlog是MySQL Server层记录的日志， 两者都是记录了某些操作的日志(不是所有)自然有些重复（但两者记录的格式不同）。
redo log在数据库重启恢复的时候被使用，因为其属于物理日志的特性，恢复速度远快于逻辑日志。而binlog和undo log属于的逻辑日志。
4.3、redo log(重做日志)：
redo log 是InnoDB引擎特有的物理日志，记录的是数据页的物理修改，即用于记录事务操作的变化，不管事务是否提交都会记录下来。有了 redo log，InnoDB 就可以保证即使数据库发生异常重启，之前提交的记录都不会丢失，InnoDB存储引擎会使用redo log恢复到掉宕机前的时刻，以此来保证数据的完整性。这个能力称为crash-safe。
在一条更新SQL语句进行执行的时候，InnoDB引擎会把更新记录写到redo log日志中,并更新内存，这时更新完成。同时InnoDB引擎在适当的时候，将这个操作记录更新到磁盘里。
在MySQL中，每次的更新操作都需要写进磁盘，然后磁盘也要找到对应记录，进行更新，整个过程的IO成本、查找成本都很高。可使WAL(Write-Ahead-Logging)技术，他的关键点是先写日志，再写磁盘。
4.3.1 redo log的实施流程（待详细完善）：
提交事务 -> 日志写入relog log buffer -> os buffer -> 写入磁盘的log file -> 根据checkpoint更新磁盘中的数据
innodb_flush_log_at_trx_commit 有3种值：0、1、2，默认为1。但注意，这个变量只是控制commit动作是否刷新log buffer到磁盘。
4.3.3 Redo log机制：
InnoDB的redo log 是固定大小，即记录满了以后就从头循环写。

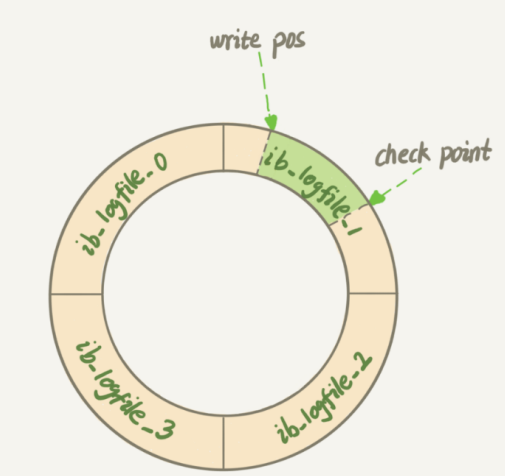

图中展示了一组 4 个文件的 redo log 日志，checkpoint 是当前要擦除的位置，擦除记录前需要先把对应的数据落盘（更新内存页，等待刷脏页）。write pos 到 checkpoint 之间的部分可以用来记录新的操作，如果 write pos 和 checkpoint 相遇，说明 redolog 已满，这个时候数据库停止进行数据库更新语句的执行，转而进行 redo log 日志同步到磁盘中。checkpoint 到 write pos 之间的部分等待落盘（先更新内存页，然后等待刷脏页）。
4.4、binlog (归档日志)
binlog是属于MySQL Server层面的，又称为归档日志，属于逻辑日志，是以二进制的形式记录的是这个语句的原始逻辑，依靠binlog是没有crash-safe能力的.
binlog主要作用：复制（Master-Slave 主从同步）、恢复和审计。
最开始 MySQL 里并没有 InnoDB 引擎。MySQL 自带的引擎是 MyISAM，但是 MyISAM 没有 crash-safe 的能力，binlog 日志只能用于归档。而 InnoDB 是另一个公司以插件形式引入 MySQL 的，既然只依靠 binlog 是没有 crash-safe 能力的，所以 InnoDB 使用另外一套日志系统------也就是 redo log 来实现 crash-safe 能力。
1、binlog是Server层实现的，意味着所有引擎都可以使用binlog日志
2、binlog通过追加的方式写入的，可通过配置参数max_binlog_size设置每个binlog文件的大小，当文件大小大于给定值后，日志会发生滚动，之后的日志记录到新的文件上。
4.5 redo log和binlog区别
redo log是属于innoDB层面，binlog属于MySQL Server层面的，这样在数据库用别的存储引擎时可以达到一致性的要求。
redo log是物理日志，记录该数据页更新的内容；binlog是逻辑日志，记录的是这个更新语句的原始逻辑
redo log是循环写，日志空间大小固定；binlog是追加写，是指一份写到一定大小的时候会更换下一个文件，不会覆盖。
binlog可以作为恢复数据使用，主从复制搭建，redo log作为异常宕机或者介质故障后的数据恢复使用。
