9. Android Shadow插件化如何解决资源冲突问题和实现tinker热修复资源（源码分析4）

Q1: Shadow是如何实现tinker热修复动态修复资源文件？

不支持tinker一样的差分加载，只支持全量加载！

在Android插件化开发中，资源文件的动态加载一直是一个技术难点。由于Android系统的资源ID在编译时固化，插件APK与宿主APK的资源ID冲突会导致资源加载失败。本文将深入解析腾讯开源的Shadow插件化框架如何通过创新设计解决这一棘手问题。

一、资源冲突的根源：为什么这是个难题？

在传统Android开发中，资源（如layout、drawable、string等）被打包进APK的resources.arsc和res/目录中，运行时通过Resources对象访问。每个资源在编译时被分配一个唯一的ID，格式为0xPPTTEEEE：

PP（包ID）：通常为0x7f表示应用自身资源
TT（类型ID）：表示资源类型（如string、drawable）
EEEE（条目ID）：具体资源条目

问题来了 ：当插件APK独立编译时，它的资源ID也是从0x7f开始分配。如果插件和宿主都有R.string.app_name，它们的ID可能都是0x7f010001。当两个APK的资源合并时，系统无法区分应该加载哪个资源。

Shadow 的核心解决思路：资源 ID 物理隔离 + 资源查找逻辑接管

Shadow 的资源加载方案可以拆解为两个关键步骤：

编译时资源 ID 强制修改
运行时自定义 Resources（MixResources）接管资源查找逻辑

1.1 编译时修改资源包 ID（避免 ID 冲突）

Shadow 通过 Gradle 插件在编译插件 APK 时，强制将插件的资源包 ID（PP 段）改为 0x7E，与宿主的 0x7F 区分开。

实现方式（build.gradle 中）：

arduino 复制代码

aaptOptions {
    additionalParameters "--package-id", "0x7E", "--allow-reserved-package-id"
}

--allow-reserved-package-id 允许使用系统保留的包 ID 段（通常 0x7E 不会被系统 App 使用）。

效果对比：

模块	资源 ID 示例	包 ID 段
宿主 APK	`0x7f010001`	0x7f
插件 APK	`0x7e020005`	0x7e

✅ 物理层面彻底避免 ID 冲突

1.2 运行时资源加载：MixResources 双资源兜底机制

虽然 ID 不再冲突，但插件可能仍需要复用宿主资源 （例如公共样式、主题、字符串）。Shadow 并没有简单隔离，而是实现了 "优先插件，降级宿主" 的查找策略。

核心类：`MixResources`

它继承自 Resources，内部持有两个 Resources 对象：

pluginResources：插件自身的 AssetManager 构建的 Resources
hostResources：宿主的 Resources（通过宿主 Context 获取）

核心逻辑伪代码：

scala 复制代码

public class MixResources extends Resources {
    private Resources pluginResources;
    private Resources hostResources;

    @Override
    public String getString(int id) throws NotFoundException {
        try {
            // 1. 优先从插件资源中查找
            return pluginResources.getString(id);
        } catch (NotFoundException e) {
            // 2. 插件中找不到，降级到宿主资源
            return hostResources.getString(id);
        }
    }

    // 同样重写 getDrawable, getText, getColor 等方法
}

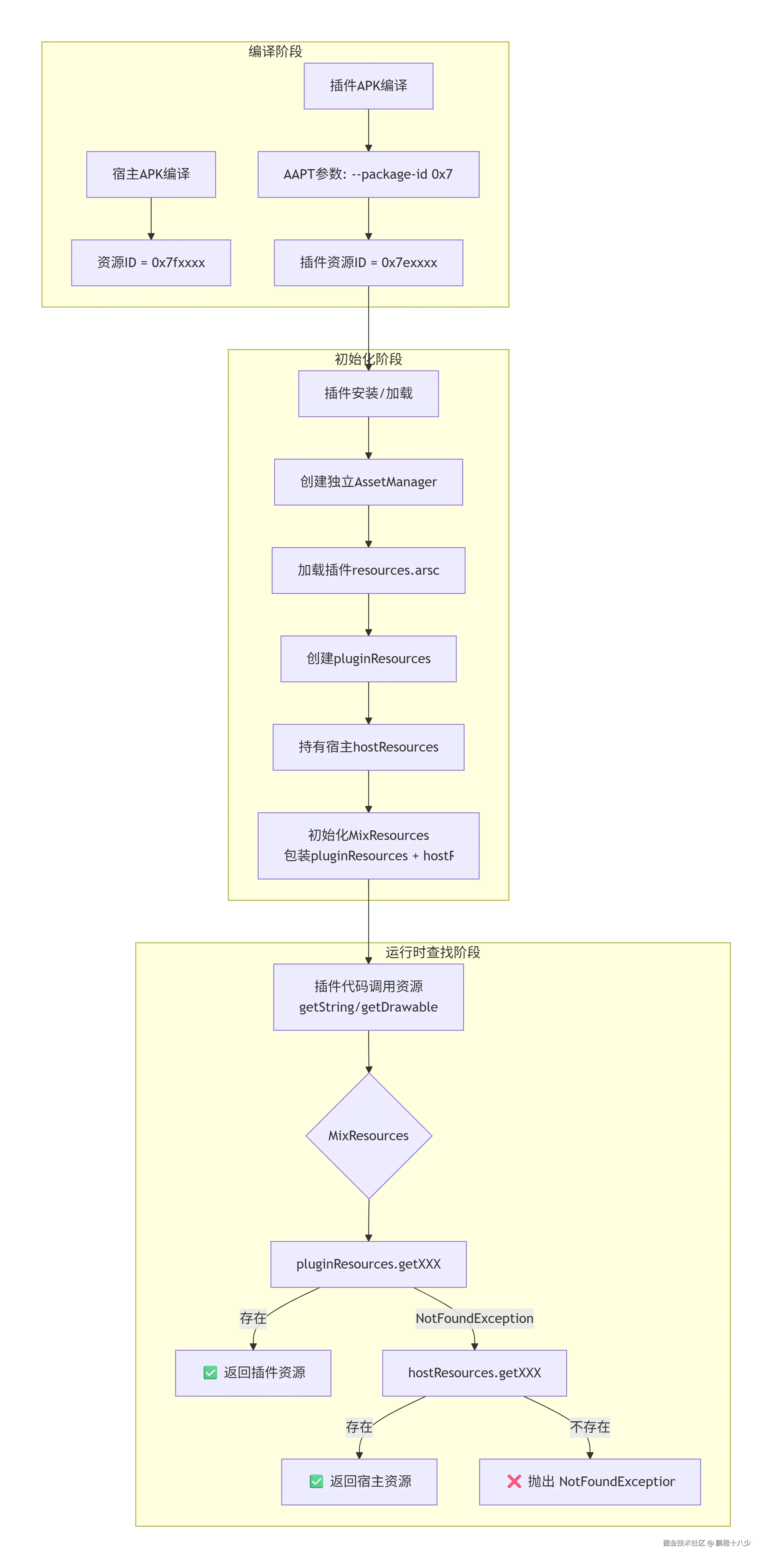

运行时工作流程：

✅ 既避免冲突，又能复用宿主资源，提升插件包体积与兼容性

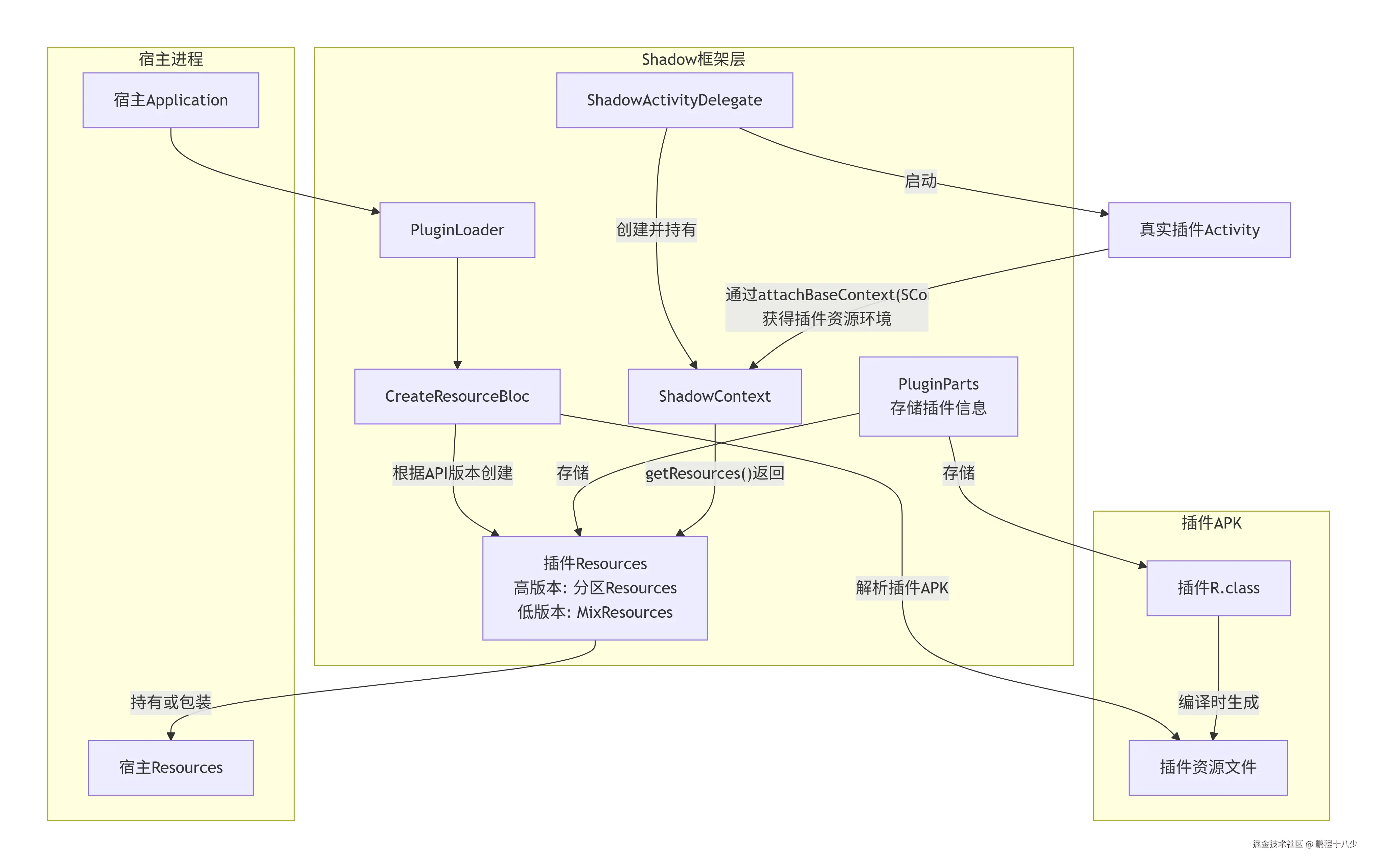

整体的流程图：

二、Shadow资源加载整体架构

2.1 Android资源系统回顾

Android资源加载的核心是Resources和AssetManager：

Resources：资源管理器，提供资源访问API
AssetManager：实际加载资源的底层组件
资源ID结构：0xPPTTEEEE（包ID+类型ID+条目ID）

2.2 Shadow的资源加载设计

Shadow采用"资源代理与重定向"的方案，其设计哲学是代理与路由：

代理：所有插件对Resources和Context的访问，都被一个中间层（如ShadowContext, MixResources）代理
路由：中间层根据资源ID、API版本或自定义策略，决定将请求路由到插件自身的资源系统还是宿主的资源系统

2.3 核心组件协作架构

关键流程：

复制代码

插件APK加载 → 根据Android版本选择策略 → 创建插件Resources → 替换Context的Resources

2.4 关键设计决策

编译时隔离：插件使用独立的包名（或资源包ID）编译，生成仅包含自身资源ID的R类
运行时双轨制 ：
- 高版本（API 27+）：利用Android原生资源分区机制
- 低版本（API ≤25）：通过自定义MixResources实现运行时优先查找
访问控制：默认禁止插件访问宿主资源，需要共享时通过显式、受控的接口进行

三、Shadow如何解决资源冲突问题

3.1 资源访问机制：如何访问插件资源

一个关键问题：Shadow是否使用AssetManager？

答案是：Shadow使用Resources作为主要接口，而Resources内部管理着AssetManager。在Shadow的设计中，插件通过Resources对象访问资源，而这个Resources对象内部封装了正确的AssetManager。

java 复制代码

public class ShadowContext extends SubDirContextThemeWrapper {
    PluginComponentLauncher mPluginComponentLauncher;
    ClassLoader mPluginClassLoader;
    ShadowApplication mShadowApplication;
    Resources mPluginResources;
    LayoutInflater mLayoutInflater;
    ApplicationInfo mApplicationInfo;
    protected String mPartKey;
    private String mBusinessName;

    @Override
    public Resources getResources() {
        return mPluginResources;
    }

    @Override
    public AssetManager getAssets() {
        return mPluginResources.getAssets();  // 从Resources获取AssetManager
    }
}

关键点 ：Shadow框架不直接暴露AssetManager给插件开发者，而是通过Resources对象统一管理资源访问。插件代码通过context.getResources()获取的已经是封装好的插件专用Resources。

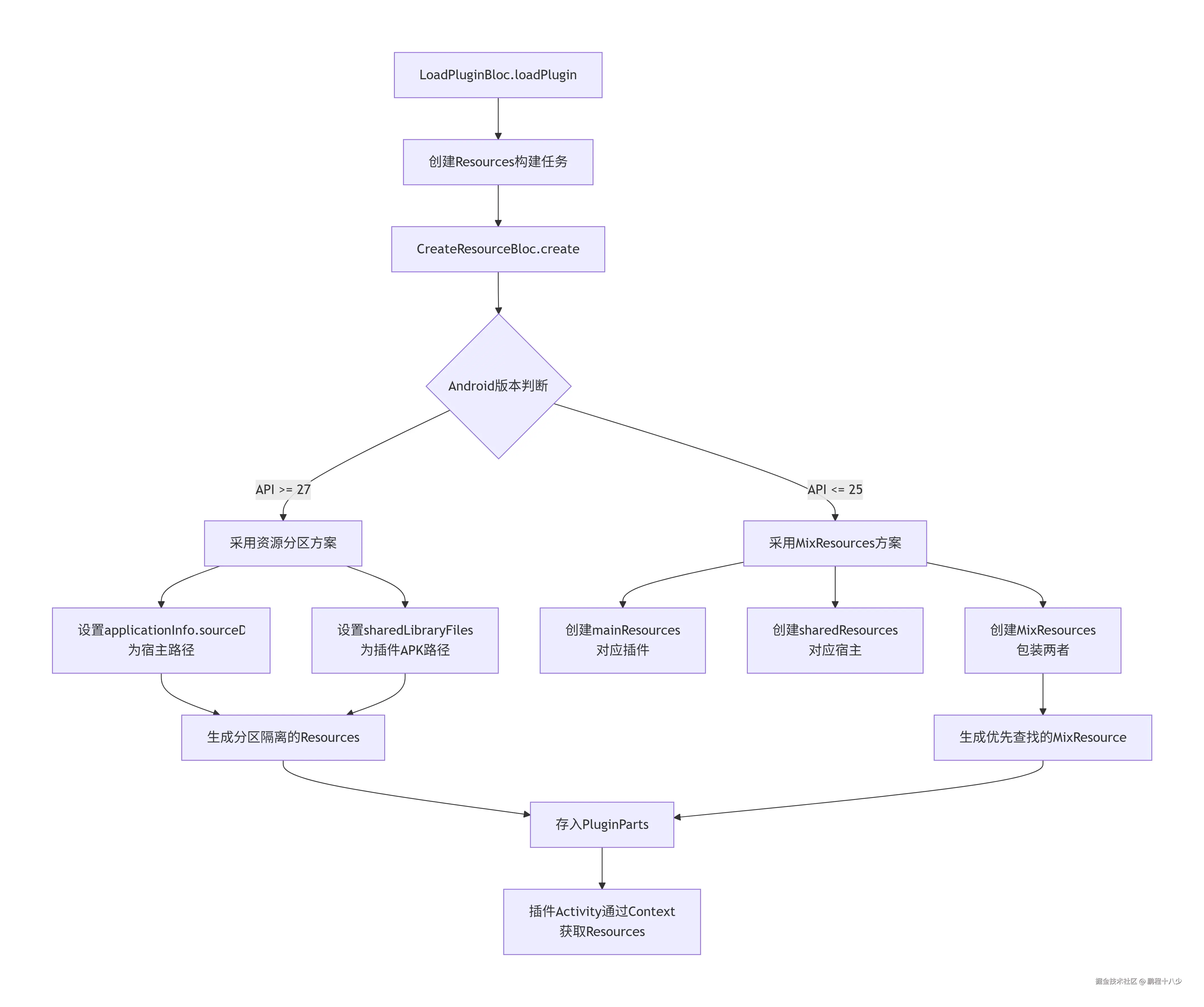

3.2 资源加载流程：三步走策略

Shadow的资源加载遵循简洁而高效的三步流程：

第1步：入口启动

scss 复制代码

LoadPluginBloc.loadPlugin()
    ↓
创建 Resources 构建任务
    ↓
调用 CreateResourceBloc.create()

第2步：资源创建

scss 复制代码

CreateResourceBloc.create()
    ↓
根据 Android 版本选择策略：
├─ 高版本 (API 27+) → 资源分区方案
└─ 低版本 (API ≤25) → MixResources方案
    ↓
创建 Resources 对象

第3步：资源使用

markdown 复制代码

Resources 存入 PluginParts
    ↓
插件 Activity.getResources()
    ↓
根据 API 版本访问：
├─ 高版本 → 系统自动路由
└─ 低版本 → MixResources 代理访问

一句话总结 ： LoadPluginBloc 启动 → CreateResourceBloc 根据 Android 版本创建不同策略的 Resources → 插件通过 Context.resources 访问

3.3 具体实现细节

3.3.1 插件Resources的创建时机

kotlin 复制代码

// 在LoadPluginBloc.loadPlugin中并行创建
val buildResources = executorService.submit(Callable {
    CreateResourceBloc.create(installedApk.apkFilePath, hostAppContext)
})

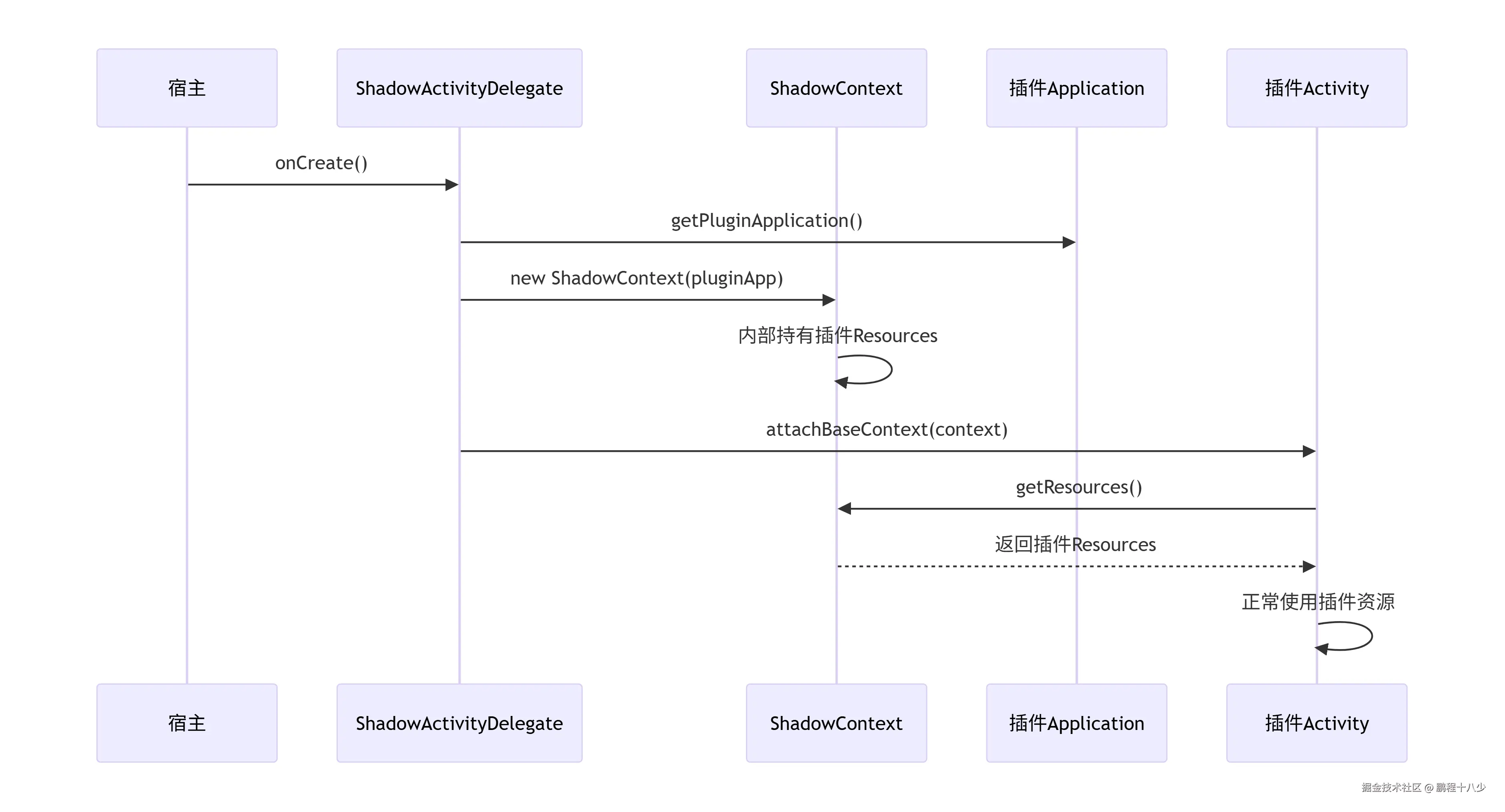

3.3.2 Resources绑定到插件Activity

kotlin 复制代码

// ShadowActivityDelegate中插件Activity创建流程
class ShadowActivityDelegate {

    fun onCreate(savedInstanceState: Bundle?) {
        // 1. 创建插件Activity实例
        val pluginActivity = createPluginActivity()

        // 2. 获取插件Application（包含Resources）
        val pluginApplication = getPluginApplication()

        // 3. 创建插件的BaseContext
        val pluginBaseContext = ShadowContext(pluginApplication)

        // 4. 为插件Activity设置BaseContext
        pluginActivity.attachBaseContext(pluginBaseContext)
        // 这个BaseContext的getResources()返回插件Resources
    }
}

// ShadowContext中资源访问
class ShadowContext : ContextWrapper {
    override fun getResources(): Resources {
        // 返回插件专属的Resources
        return pluginApplication.resources
    }
}

3.3.3 NativeActivity的特殊处理

对于使用NativeActivity的场景，Shadow也有专门的处理流程：

复制代码

ShadowPluginLoader
   ↓
ShadowNativeActivityDelegate
   ↓
PackageManagerWrapper

PackageManagerWrapper负责包装宿主的PackageManager，确保插件在访问包信息时不会出现问题。

3.4 资源ID冲突问题的双轨解决方案

Shadow通过双轨策略解决资源ID冲突问题，根据Android版本采用不同方案：

方案一：高版本（API ≥ 27）的资源分区隔离

kotlin 复制代码

// 在 CreateResourceBloc 中
private fun fillApplicationInfoForNewerApi(
    applicationInfo: ApplicationInfo,
    hostApplicationInfo: ApplicationInfo,
    pluginApkPath: String
) {
    // 🔥 关键：宿主和插件分配到不同资源分区
    applicationInfo.sourceDir = hostApplicationInfo.sourceDir      // 宿主：0x7f 分区
    applicationInfo.sharedLibraryFiles = arrayOf(pluginApkPath)   // 插件：≥0x80 分区
}

工作原理：

ini 复制代码

宿主资源 ID: 0x7f010001 (包ID=0x7f)
插件资源 ID: 0x80010001 (包ID=0x80 或更高)
                 ↑
            分区不同，不会冲突

优势：

✅ 物理隔离：系统自动维护分区，彻底避免冲突
✅ 性能最佳：资源查找由系统直接路由
✅ 类似动态功能模块：与 Android App Bundle 原理相同

方案二：低版本（API ≤ 25）的运行时优先查找

kotlin 复制代码

// MixResources 的核心查找逻辑
private fun <R> tryMainThenShared(function: (res: Resources) -> R) = try {
    function(mainResources)      // 1. 先查插件（mainResources）
} catch (e: NotFoundException) {
    function(sharedResources)    // 2. 找不到再查宿主（sharedResources）
}

工作原理：

scss 复制代码

假设宿主和插件都有 R.string.app_name (0x7f010001)

插件调用 getString(0x7f010001):
  1. 先在插件 Resources 中查找 → 找到插件的 "PluginApp"
  2. 如果找不到，才会回退到宿主 Resources

结果是：插件始终使用自己的资源，即使 ID 相同

3.5 编译时配合方案

3.5.1 高版本编译配置

groovy 复制代码

// 插件 build.gradle 配置
android {
    // 为插件分配独立的资源包 ID（如 0x80）
    // 编译时自动生成对应的 R.java
    // 确保插件资源 ID 在 0x80xxxxxx 范围

    aaptOptions {
        additionalParameters "--package-id", "0x80",
                            "--allow-reserved-package-id"
    }
}

3.5.2 低版本编译配置

groovy 复制代码

// 插件 build.gradle 配置
android {
    // 资源 ID 仍然使用 0x7f 开头
    // 但通过 aapt 参数可以调整 ID 分配
    // Shadow 通过运行时策略解决冲突

    // 方案1：使用资源前缀
    resourcePrefix "plugin_"

    // 方案2：重命名资源文件
    // 如：宿主用 home_icon.png，插件用 plugin_home_icon.png
}

四、插件如何访问宿主资源？

默认情况下，Shadow设计为插件不能访问宿主资源，以保证隔离性。但确实有共享需求时，可通过以下方式：

方式1：通过getIdentifier()动态获取（推荐）

kotlin 复制代码

// 在插件代码中
// 注意：Shadow中插件Context的包名 = 宿主包名
val hostPackageName = context.packageName

val hostStringId = resources.getIdentifier(
    "host_common_string",  // 资源名称
    "string",              // 资源类型
    hostPackageName        // 包名（宿主）
)

if (hostStringId != 0) {
    val text = getString(hostStringId)
    // 使用宿主字符串
}

方式2：宿主暴露接口（更安全可控）

kotlin 复制代码

// 宿主定义共享接口
interface HostResourceProvider {
    fun getCommonString(key: String): String?
    fun getCommonDrawable(key: String): Drawable?
    // 仅暴露允许共享的资源
}

// 插件通过约定方式获取接口实例
val provider = getSystemService("host_resource") as HostResourceProvider
val text = provider.getCommonString("welcome")

五、完整解决方案对比

方案	核心原理	适用版本	优点	缺点
资源分区	宿主和插件使用不同的资源包ID	API ≥ 27	1. 彻底隔离 2. 性能最佳 3. 系统原生支持	1. 需要高版本系统 2. 编译配置复杂
MixResources	运行时"插件优先"查找策略	API ≤ 25	1. 兼容低版本 2. 无需特殊编译 3. 宿主回退机制	1. 性能损耗 2. 重写大量方法 3. 可能误覆盖宿主资源

六、实际应用场景

Shadow的资源方案支持以下场景：

UI热更新：紧急修复布局错位、文案错误，无需发版
多语言动态下发：语言包不随主包发布，按需加载
A/B测试资源：不同用户组看到不同的界面资源
业务模块独立：每个插件模块可以独立更新UI资源
主题动态切换：插件可以自带主题，动态更换

七、优势与局限

✅ 优势

无反射、无Hook：兼容Android高版本，不被系统限制
资源隔离清晰：插件与宿主资源互不干扰
双轨策略智能切换：根据系统版本自动选择最佳方案
性能影响小：高版本下几乎零损耗，低版本下可控

⚠️ 注意事项

编译配置：高版本需要特殊的编译配置
资源访问限制：默认禁止插件访问宿主资源，需要显式声明
版本兼容：需要为不同Android版本测试
插件大小：每个插件需要包含自己的资源，可能增加体积

八、总结

Shadow通过巧妙的双轨策略解决了Android插件化中的资源冲突难题：

在高版本系统上，利用Android原生的资源分区机制，实现物理隔离
在低版本系统上 ，通过自定义的MixResources实现运行时优先查找

这种设计体现了优秀的工程思想：在系统提供的边界内创新，不依赖危险的黑科技。通过编译时、运行时和架构设计的综合方案，Shadow为Android插件化提供了一个稳定、可靠、高性能的资源解决方案。

对于正在探索插件化、热修复或动态化方案的团队，Shadow的资源设计思路值得深入研究和借鉴。它告诉我们：解决复杂问题不一定需要复杂的技术，有时巧妙的设计比激进的黑客手段更有效、更持久。

扩展思考：随着Android系统的发展，特别是Android App Bundle和动态功能模块的普及，插件化的资源管理会越来越简单。但在相当长的时间内，兼容老版本的需求仍然存在，Shadow的双轨策略为我们提供了很好的过渡方案。
