ARM TFM-1介绍及代码下载运行适配

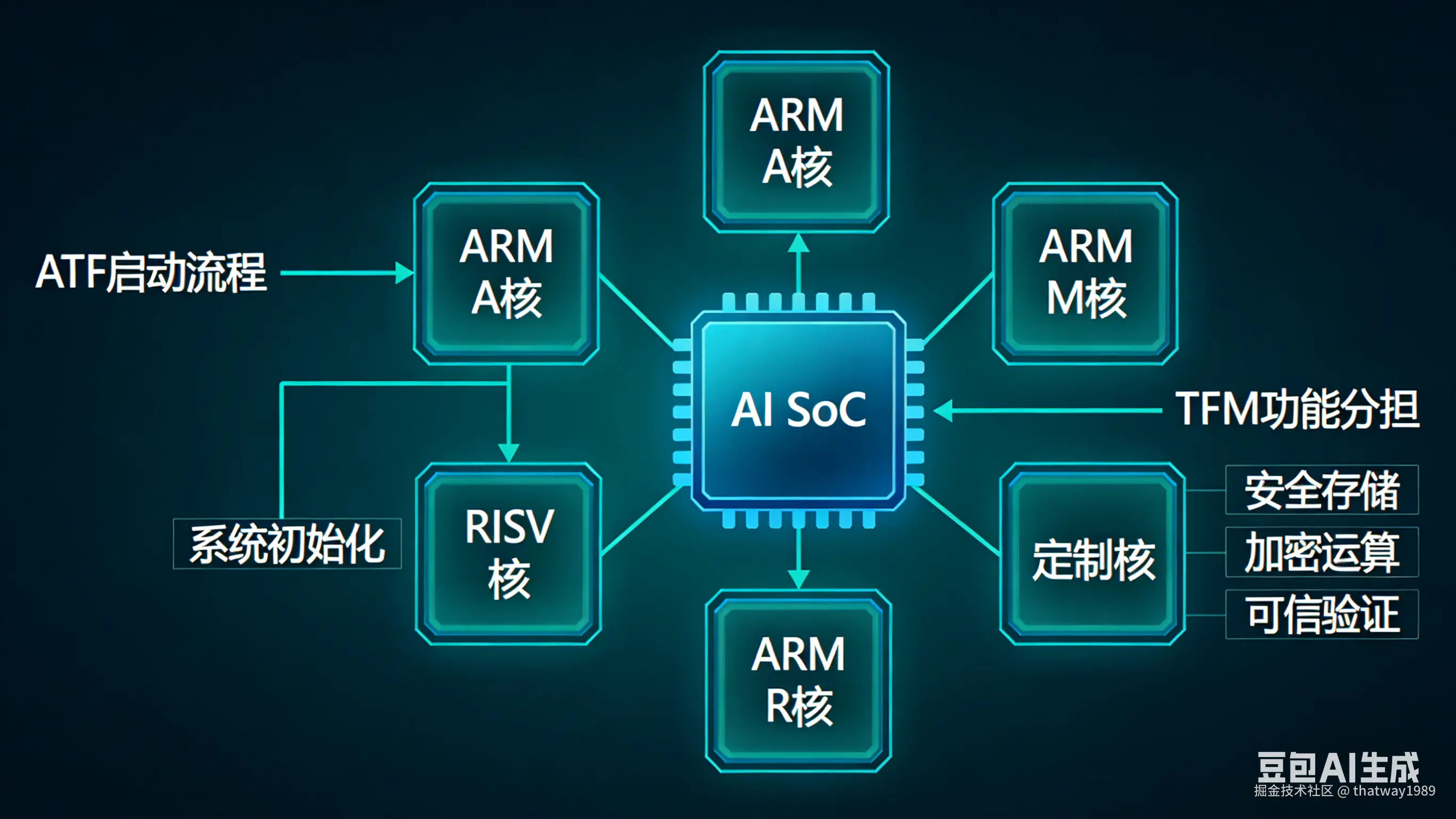

AI SoC一般集成很多个核，ARM系列的A核、M核、R核，RISCV核、定制核等。之前讲了很多ATF安全启动，都是基于A核首先启动，然后进行安全启动。

这里有一个问题：A核安全还是M/R核安全？答案显而易见：M/R核更安全。

那么下一个问题，既然M核更安全，那为什么不把安全启动和读取密钥这些系统中最安全的活交给M核？想到这里本篇的主角TFM就登场了，同样是ARM的开源软件，在多核SoC里面使用其分担A核中ATF的核心安全功能，配合使用，就完美了！

纯使用ATF一般是手机的方案，因为手机上只有A核没有M核、R核这些。但是AI SoC及其他多核SoC有安全需求的还是使用M核加载比较好。

1. TFM跟ATF对比

1.1 为什么M核比A核安全？

嵌入式 / 车载 / 安全芯片里非常经典的结论：M 核天生就比 A 核更难被攻破，更适合做安全根（RoT）

原因不是 M 核 "性能更强"，而是架构简单、攻击面极小、隔离天然、权限闭环。

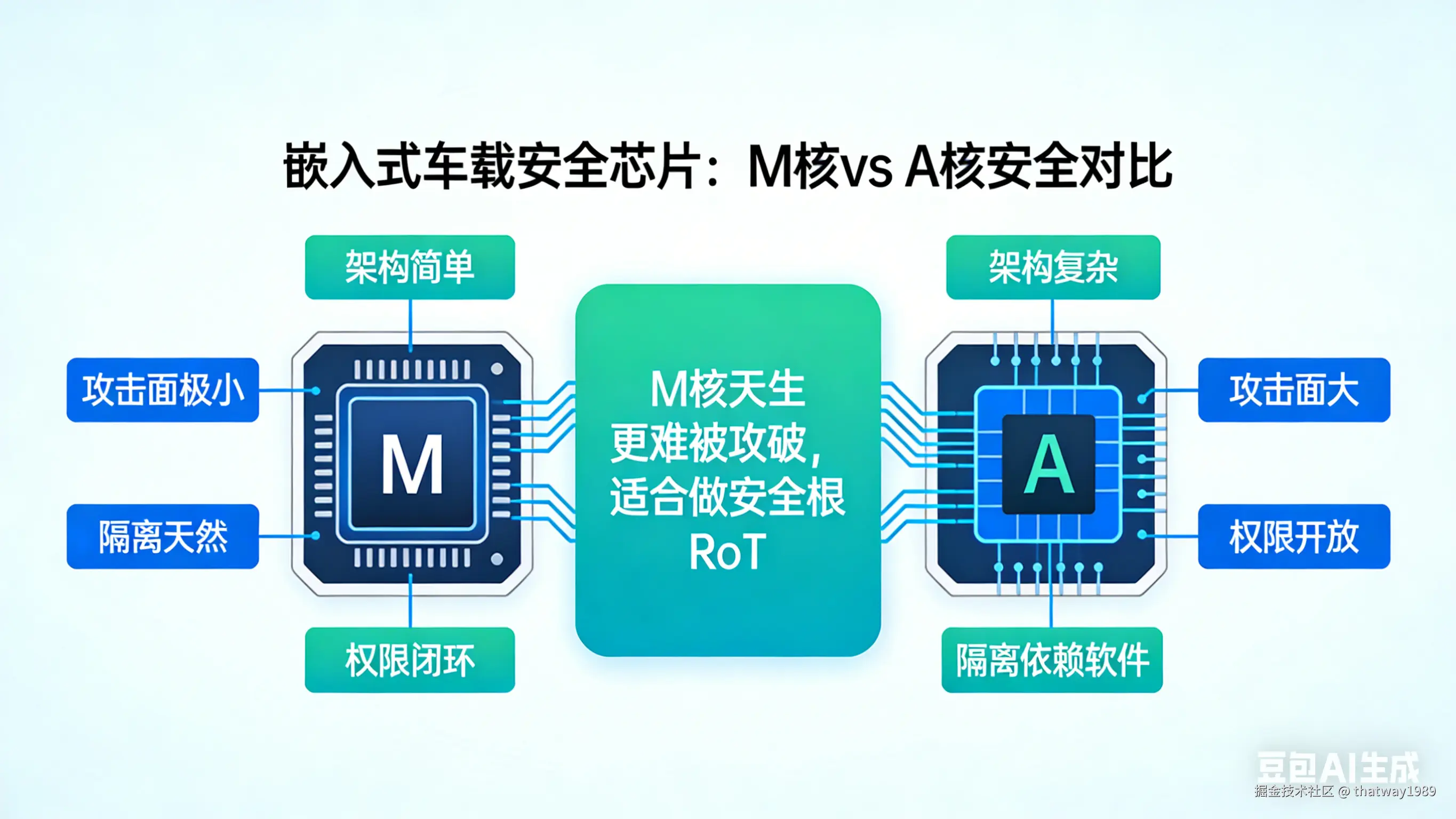

M核与A核安全特性对比表

对比维度	Cortex‑M 核（M 核）	Cortex‑A 核（A 核）
M核是"微控制器"，A核是"应用处理器"	- 跑裸机 / RTOS - 代码量小、启动快、逻辑简单 - 几乎没有复杂的 MMU、异常级别、多任务调度	- 跑 Linux / Android - 有完整 OS、驱动、文件系统、网络、应用 - 代码量巨大、漏洞天然更多
A 核权限层级多，攻击面巨大	- 只有普通线程模式、处理异常模式 - 搭配 TrustZone for M（Secure / Non‑secure） - 权限模型极其简单，几乎没有"提权路径"	- 有完整异常等级：EL0（应用）→ EL1（内核）→ EL2（Hypervisor）→ EL3（安全 monitor） - 攻击者只要找到一个内核漏洞，就能：提权 → 读写任意内存 → 劫持控制流 → 攻破 TEE
M 核没有 MMU，没有虚拟内存，天然更可控	- 只有 MPU（内存保护单元）：规则简单、配置静态 - 没有复杂页表、没有缺页 - 无法通过篡改页表来越权访问 - 硬件行为可预测，攻击难度陡增	- 靠 MMU 做虚拟地址，带来：页表、缺页异常、内核态/用户态切换、大量复杂逻辑 - 每一个都是潜在漏洞点
M 核通常不跑大型 OS，攻击面极小	- 只做安全服务：加密、验签、安全存储、随机数 - 代码量小、功能单一 - 不联网、不跑复杂应用 - 外设访问严格受限	- Linux：百万行驱动、网络协议栈、文件系统、各种用户态程序、外设驱动一大堆 - 天然就是漏洞重灾区
M 核可以物理/硬件上完全隔离	- 在真实 SoC 里：M 核可以独占一部分 SRAM（安全内存） - TZASC、外设安全配置可以做到：A 核对 M 核安全区完全不可见、不可访问	- A 核的安全世界（TEE）和非安全世界（Rich OS）共用 CPU、缓存、总线 - 侧信道、时序攻击更容易渗透
M 核执行环境固化，不容易被篡改	- M 核固件一般在 OTP、ROM 或加密 Flash 中 - 启动流程短、信任链短 - 一旦配置好安全策略，很难动态修改	- 内核可加载模块、驱动动态加载、设备树可被篡改 - 流程长、环节多，任何一环失守，全线崩溃
真正关键：M 核是为"可靠、控制、安全"设计的	- 设计目标：实时、可靠、低功耗、控制安全 - 硬件隔离原生支持 - 安全是原生基因，不是补丁	- 设计目标：高性能、多任务、跑复杂系统、兼容各种软件 - 安全是附加功能（TrustZone、TEE）

A 核是用来 "干活、跑系统" 的，天生复杂、漏洞多；M 核是用来 "看门、管安全" 的，天生简单、隔离强、攻击面极小。

所以好的做法是：安全根（RoT）放 M 核（TF‑M），A 核（ATF+TEE）只做辅助隔离。

1.2 TFM和ATF搭配

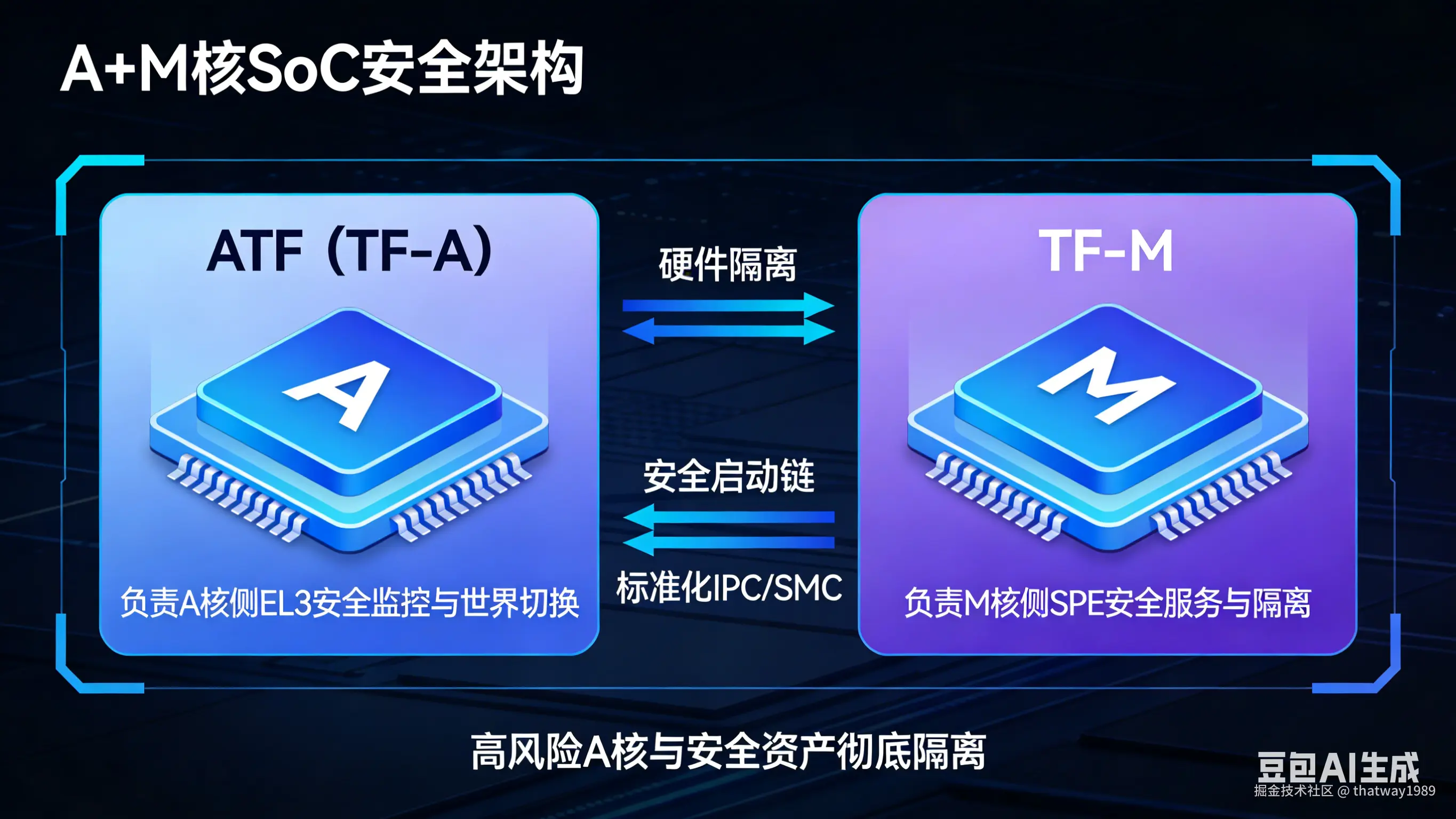

在 A+M 核 SoC 中，ATF（TF-A）负责 A 核侧的 EL3 安全监控与世界切换，TF-M 负责 M 核侧的 SPE 安全服务与隔离 ；二者通过硬件隔离 + 安全启动链 + 标准化 IPC/SMC配合，可将高风险 A 核与安全资产彻底隔离，是最安全的架构方案。

ATF（Trusted Firmware-A / TF-A）：A 核的安全基石

运行环境 ：A 核（Cortex‑A）的EL3 最高特权级，仅安全模式。

核心职责：

构建完整安全启动信任链（BL1→BL2→BL31→BL32）。
管理安全 / 非安全世界切换（SMC 异常捕获、路由、返回）。
提供PSCI 电源管理、安全中断、系统监控等底层服务。
隔离 A 核侧的TEE OS（如 OP‑TEE）与 Rich OS（Linux/Android） 。

安全价值 ：守住 A 核的最高权限入口，防止非安全侧越权访问安全资源。

TF-M（Trusted Firmware‑M）：M 核的安全堡垒

运行环境 ：M 核（Cortex‑M33/M55 等）的Secure Processing Environment（SPE） ，硬件隔离。

核心职责：

实现PSA RoT（平台安全根） ：安全启动、加密、安全存储（ITS/PS）、固件更新、平台认证。
管理SPE/NSPE 隔离（TrustZone 或物理核隔离），提供标准化 PSA 安全 API。
托管密钥、证书、敏感数据，仅通过受控接口对外服务。
安全价值 ：将最敏感的安全资产与服务放在攻击面最小的 M 核 SPE 中Trusted Firmware。

1.2.1 安全协同方案（A 核被攻击时如何保护系统）

方案总览：双信任根 + 硬件强隔离 + 跨核安全通信

M 核（TF‑M） ：作为Primary RoT，托管所有核心安全服务与密钥。
A 核（ATF+TEE） ：作为Secondary RoT，负责 A 核侧的安全监控与隔离。
关键原则 ：A 核永远不能直接访问 M 核 SPE 的内存与资源 ，所有交互必须通过标准化、可审计的安全通道Trusted Firmware。

安全启动链协同（从上电就建立信任）

css 复制代码

BootROM（不可变，信任根）
  ↓ 验证并加载
SCFW（可选，M核系统控制器，配置安全策略）
  ↓ 验证并加载
ATF BL1 → BL2 → BL31（EL3）
  ↓ BL31 验证并加载
A核 TEE OS（BL32，如OP‑TEE）
  ↓ 同时/按序
M核 TF‑M（SPE）→ 验证并启动M核NSPE

安全要点：

ATF 与 TF‑M 的镜像均由 BootROM/SCFW 做签名验签，任何篡改导致启动失败。
M 核 TF‑M 优先或与 A 核 ATF 并行启动，尽早建立安全根，防止 A 核未就绪时的攻击。
OTP 存储 ROTPK（根公钥） ，作为整个系统信任链的起点。

1.2.1 硬件隔离配置（最核心的安全屏障）

物理核隔离：
- M 核专用于运行 TF‑M（SPE） ，A 核运行 Rich OS 与 TEETrusted Firmware。
- 通过TZASC（TrustZone Address Space Controller）与MPU，彻底划分 A/M 核的内存、外设访问权限。
- A 核无任何权限直接读写 M 核 SPE 的内存与寄存器Trusted Firmware。
中断与 DMA 隔离：
- 安全中断仅路由到 M 核 TF‑M 或 A 核 EL3，非安全侧无法拦截 / 篡改。
- DMA 控制器配置为仅允许非安全侧访问指定内存区域，防止 DMA 攻击窃取安全数据。

1.2.1 运行时通信

跨核安全通信（唯一受控交互方式）

（1）A 核 → M 核（请求安全服务）

A 核非安全侧（Linux）→ 通过TEE Client API → A 核 TEE OS（OP‑TEE）。
TEE OS → 发起SMC 调用 → A 核 EL3（ATF BL31）。
ATF → 校验请求合法性 → 通过硬件 mailbox/IPC 控制器 → 发送到 M 核。
M 核 TF‑M → 接收、鉴权、执行安全服务（加密 / 存储 / 验签）→ 返回结果。
结果沿原路径返回，全程加密与审计。

（2）M 核 → A 核（安全事件通知）

M 核 TF‑M → 通过安全中断 或mailbox → 通知 A 核 ATF/TEE。
仅用于安全告警、状态同步、固件更新触发 等，不传输敏感数据。

通信安全规则：

最小权限接口 ：仅暴露必要的 PSA 安全 API，不开放底层寄存器 / 内存访问。
请求鉴权 ：对每个跨核请求做身份验证与权限检查。
数据加密 ：交互数据使用会话密钥加密，防止窃听与篡改。
审计日志 ：所有安全操作记录到安全存储（ITS） ，不可篡改。

1.2.3 安全服务部署策略（降低 A 核风险）

必须放在 M 核 TF‑M 的服务（A 核绝对不能碰）：
- 根密钥、设备唯一密钥、证书存储（ITS/PS）。
- 安全启动验签、固件更新验签、平台完整性认证。
- 硬件随机数生成、核心加解密算法（AES/RSA/ECC）。
可放在 A 核 TEE 的服务（降低 M 核负载）：
- 业务相关的安全逻辑（如支付、DRM）。
- 需 A 核侧快速响应的安全计算。
A 核非安全侧（Linux） ：仅做业务逻辑 ，不持有任何长期密钥，所有安全操作均通过 TEE→TF‑M 链路发起。

1.2.4 异常与攻击应对（A 核沦陷后如何止损）

隔离熔断 ：M 核 TF‑M 检测到 A 核异常（如频繁非法请求、篡改），立即切断跨核通信，冻结 A 核访问安全服务的权限。
安全状态回滚 ：A 核被攻破后，M 核 TF‑M 可触发安全恢复流程 ，重新验签并加载 A 核固件，不影响安全根。
最小暴露原则 ：即使 A 核完全失控，M 核 SPE 的密钥与服务依然安全，系统核心资产不会泄露。

2. TFM代码初探

有了上面的介绍，在方案选型的时候你的心里大概有了一个了解。下面来实操下代码。对于看代码，可以让AI辅助。

2.1 代码下载

bash 复制代码

git clone https://git.trustedfirmware.org/TF-M/trusted-firmware-m.git/

在cmake时还会自动下载mbedtls等依赖包

2.2 代码编译

编译工具安装：

arm-none-eabi (GNU Arm Embedded Toolchain 10-2020-q4-major) 10.2.1 20201103 (release)

官网：
https://developer.arm.com/tools-and-software/open-source-software/developer-tools/gnu-toolchain/gnu-rm/downloads

如果本地有编译工具，修改下面代码指定就可以：

bash 复制代码

--- a/config/config_base.cmake
+++ b/config/config_base.cmake
@@ -12,7 +12,7 @@

 set(TFM_TOOLCHAIN_FILE                  ${CMAKE_SOURCE_DIR}/toolchain_GNUARM.cmake CACHE FILEPATH    "Path to TFM compiler toolchain file")
 set(TFM_PLATFORM                        ""          CACHE STRING    "Platform to build TF-M for. Must be either a relative path from [TF-M]/platform/ext/target, or an absolute path.")
-set(CROSS_COMPILE                       arm-none-eabi CACHE STRING  "Cross-compilation triplet")
+set(CROSS_COMPILE                       /XXX/arm-gnu-toolchain-14.3.rel1-x86_64-arm-none-eabi/bin/arm-none-eabi CACHE STRING  "Cross-compilation triplet")

编译前首先确认python3是否缺少Ninja包，缺少的话使用pip安装：
pip3 install ninja
随后进入到TF-M根目录下进行cmake配置:
cmake -S . -B cmake_build -DTFM_PLATFORM=arm/mps2/an521 -DTFM_TOOLCHAIN_FILE=toolchain_GNUARM.cmake -DTEST_NS=ON -DTEST_S=ON -DTFM_PSA_API=ON -DBL2=OFF

参数说明：
TFM_PLATFORM：宏用于指定平台，使用的是arm-mps2-an521平台，该平台模拟的是cortex-m33。
DTFM_TOOLCHAIN_FILE：使用编译器类型，这里指定使用arm-none-eabi编译工具链。
TEST_NS=ON：编译none-secure测试套。
TEST_S=ON：编译secure测试套。
DTFM_PSA_API=ON：使用编译PSA接口。
BL2=OFF：不使用BL2安全启动，qemu-system-arm运行BL2的镜像会发生异常。
注：更多编译宏选项详细请参考docs/getting_started/tfm_build_instruction.rst
进入到cmake_build文件夹：

执行make

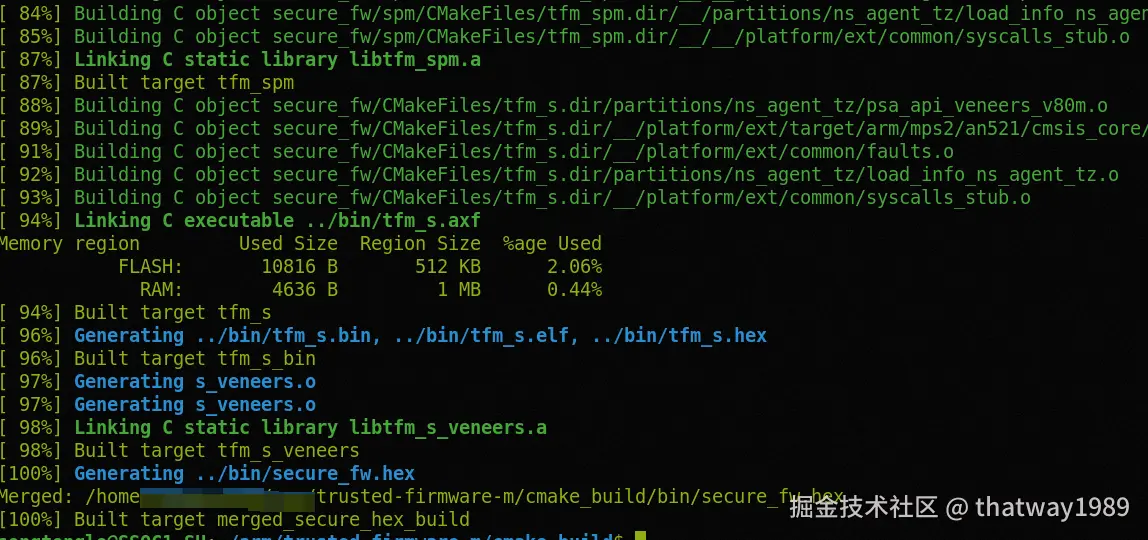

编译成功后会在cmake_build文件夹下生成bin文件夹。

2.3 代码运行

2.3.1 qemu运行

使用qemu运行，首先就是安装qemu，在ubuntu可以使用命令安装

perl 复制代码

sudo apt install qemu-system-arm -y

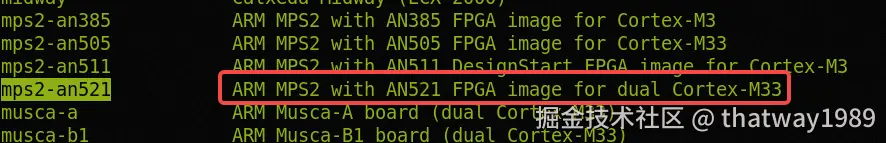

然后执行： qemu-system-arm -machine help 看是否有mps2-an521

qemu-system-arm -M mps2-an521 -kernel "tfm_s.axf" -device loader,file="tfm_ns.bin",addr=0x00100000 -serial stdio -display none

qemu-system-arm -M mps2-an521 -kernel "tfm_s.axf" -serial stdio -display none

2.3.2 Arm Development Studio运行

arm studio：官网上：trustedfirmware-m.readthedocs.io/en/latest/g... 需要付费用户，找了一个可以自己试试 gitcode.com/Premium-Res...

学习的话，可以让claude或者openclaw去读官网文档：trustedfirmware-m.readthedocs.io/en/latest/g... 然后结合代码及ARM官网developer.arm.com/ 的手册给你解释。

同时这些网上的资料也是AI做架构方案、代码审核、测试等的必备技能，需要写进你的skill里面。

2.4 架构初探

参考：zhuanlan.zhihu.com/p/651683753

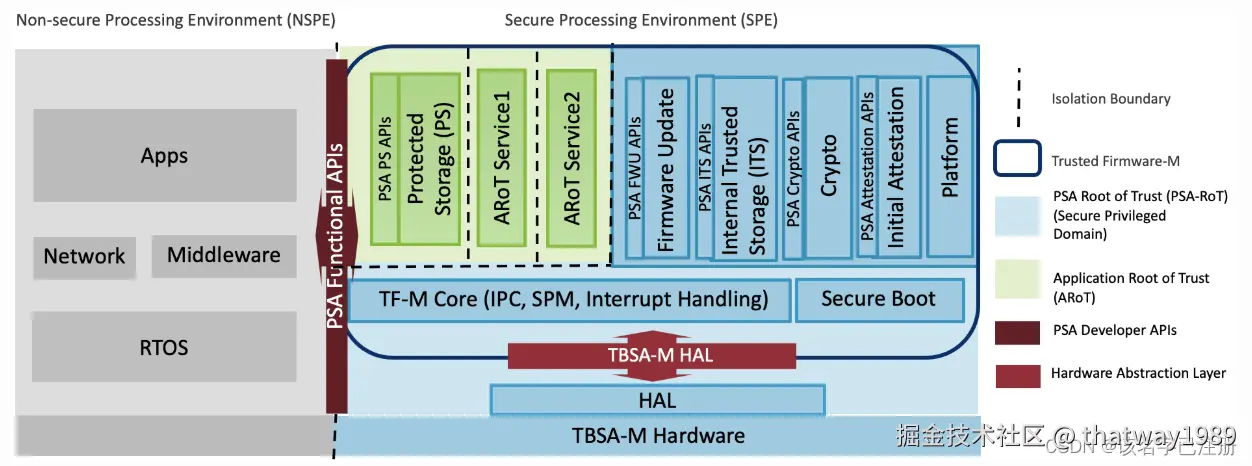

TF-M是基于PSA架构开发的安全固件，本文基于v1.5v版本。下图是官方的图，详细的TF-M功能。

简要的框图如下：

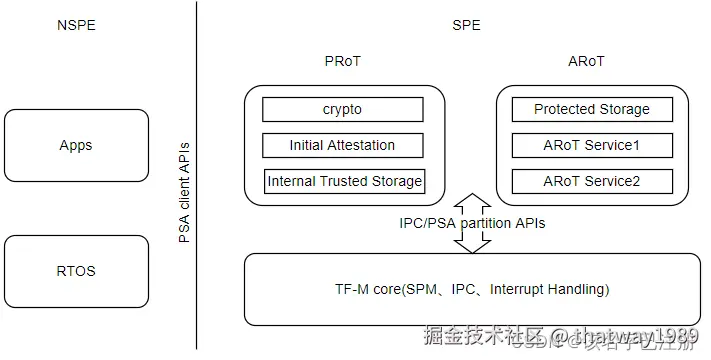

其核心就是PSA架构，SPM管理分区线程、IPC等机制。分区通过分区线程的形式运行，并提供一种或多种服务。NSPE运行着RTOS，在RTOS上运行着task，task需要用到安全相关服务时，可以调用PSA client APIs请求安全服务，通过IPC机制由SPM通知并调度对应分区线程运行，执行此次的服务请求。然后返回结果给client。

2.4 代码初探

参考：blog.csdn.net/weixin_4308... 代码入口： tfm/secure_fw/spm/cmsis_psa/main.c

scss 复制代码

Main()
    ->tfm_arch_set_msplim((uint32_t)&REGION_NAME(Image$$, ARM_LIB_STACK, $$ZI$$Base));  //设置堆栈限制
    ->fih_delay_init();
    ->tfm_core_init()
	->tfm_hal_set_up_static_boundaries
		->configure_mpu(rnr++, base, limit, XN_EXEC_OK, AP_RO_PRIV_UNPRIV);  //配置各个内存边界的读写属性
	->tfm_hal_platform_init()  //核心函数，需要重点展开分析
		->__enable_irq();  //使能中断
    		->stdio_init();  //初始化串口
		-> corstone1000_watchdog_init()  //初始化看门狗
		-> fwu_metadata_init()
			-> FWU_METADATA_FLASH_DEV.Initialize(NULL)   //初始化FWU metadata所在的FLASH，就是 32MB 那个
			-> flash_info = FWU_METADATA_FLASH_DEV.GetInfo()
		-> corstone1000_host_watchdog_handler_init()
	->tfm_plat_otp_init()
	->tfm_plat_provisioning_perform()
		-> tfm_plat_otp_read   //读OTP值
	->tfm_arch_config_extensions()
		->SCB->NSACR |= SCB_NSACR_CP10_Msk | SCB_NSACR_CP11_Msk;
->SCnSCB->CPPWR |= SCnSCB_CPPWR_SUS11_Msk | SCnSCB_CPPWR_SUS10_Msk;
	->SPMLOG_DBGMSGVAL("TF-M isolation level is: ", TFM_LVL);
    ->SPMLOG_INFMSG("\033[1;34m Booting TFM v"VERSION_FULLSTR"\033[0m\r\n");  /* Print the TF-M version */
    ->tfm_arch_clear_fp_status();   //汇编代码
    ->tfm_core_handler_mode();     //发送SVC命令，触发tfm_spm_init()，这个函数是PSA的重点

//tfm_core_handler_mode()函数定义如下，它会调用SVC命令，并且，传递一个参数 TFM_SVC_SPM_INIT，最终，会调用到SVC_Handler, 最后，根据ID，调用到 tfm_spm_init（）函数，后面会重点讲到tfm_spm_init()函数

arduino 复制代码

__attribute__ ((naked)) void   tfm_core_handler_mode(void)
{


    __ASM volatile("SVC %0           \n"
                   "BX LR            \n"
                   : : "I" (TFM_SVC_SPM_INIT));
}

PendSV响应 PendSV（可悬起的系统调用），它和SVC 协同使用 SVC异常是必须立即得到响应的，应用程序执行SVC 时都是希望所需的请求立即得到响应。 PendSV 则不同，它是可以像普通的中断一样被抢占挂起的

复制代码

PendSV_Handle

SVC响应

arduino 复制代码

SVC_Handler
	->BL   tfm_core_svc_handler
		->tfm_core_svc_handler
			-> case TFM_SVC_SPM_INIT:      tfm_spm_init()  //初始化SPM
			-> case TFM_SVC_GET_BOOT_DATA:        tfm_core_get_boot_data_handler(svc_args);
   			-> case TFM_SVC_PREPARE_DEPRIV_FLIH:      tfm_flih_prepare_depriv_flih (struct partition_t *)svc_args[0],  (uintptr_t)svc_args[1]);
    		-> case TFM_SVC_FLIH_FUNC_RETURN:       tfm_flih_return_to_isr(svc_args[0],  (struct context_flih_ret_t *)msp);
			-> default: svc_args[0] = SVC_Handler_IPC(svc_number, svc_args, exc_return);  //根据Client端调用SVC命令时，传入的ID，进入不同的case处理函数

tfm_spm_init

scss 复制代码

tfm_spm_init
->tfm_pool_init(conn_handle_pool,POOL_BUFFER_SIZE(conn_handle_pool),sizeof(struct conn_handle_t),
                  	CONFIG_TFM_CONN_HANDLE_MAX_NUM)
->load_a_partition_assuredly   //从 section: .part.load 段中，依次获取一个 一个的partition_load_info_t
		-> p_ptldinf->psa_ff_ver  //检查Magic是否是：0x5F5F0000
		->UNI_LIST_INSERT_AFTER(head, partition, next)  //加到链表头部
		-> load_irqs_assuredly(partition)  //从partition中，获取到struct irq_load_info_t
			->p_irq_info->init(p_partition, p_irq_info)
				-> mailbox_irq_init()  //初始化mailbox中断
				-> tfm_hal_irq_enable(p_irq_info->source)  //使能中断
	-> backend_instance.comp_init_assuredly(partition, service_setting)  // backend_instance 定义在backend_ipc.c中
	-> backend_instance.system_run()  //开始调度

在section: .part.load 段中, 定义了一下 tfm_ns_mailbox_agent_load，该结构体 **是Cmake文件中，通过解析 yaml后，自动生成的

安全服务处理依赖于TF-M实现的IPC机制。基于连接响应的服务器与客户端模型。

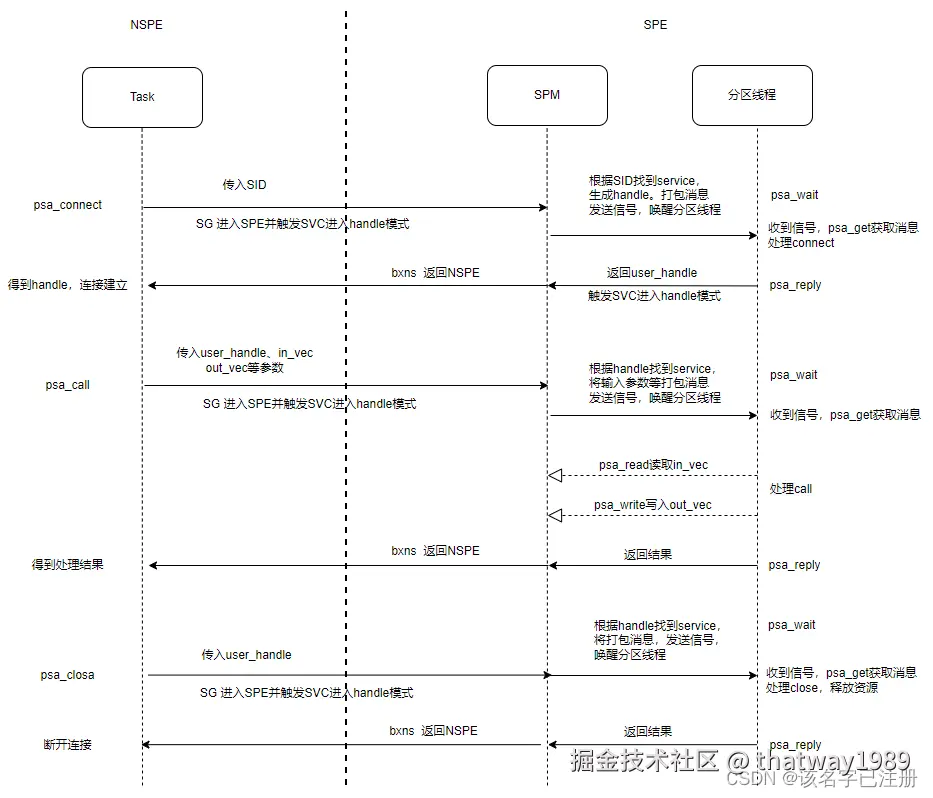

由psa_connect → psa_call → psa_close的过程:

3. TFM代码移植适配

如果我们做一个新的SoC项目，要使用TFM，但是大概率原生的TFM不支持你这个芯片。所以就需要移植适配，这也是程序员基本的活的来源。主要有两种思路：

根据CPU类型找一个一样或者相似的，架构一样，这样编译器可以进行编译运行。复制过来，改下文件夹名字和产品名字，确保能编译过去，然后上板调试，先注释的方式跑通大流程，例如点灯、串口初始化。然后就是漫长的调试过程。优点就是比较快，缺点就是代码附带很多复制过来不需要的特性，不纯净，适合新手。
另外一种方法就是适合老手的，直接新加一个空的新的产品文件夹，然后需要什么代码就自己新建文件，完全自己写。这样的代码比较简洁，如果写代码是高手，bug也少。

3.1 软硬件选型

首先要根据业务选择一个适合的核，例如M3、M4、M5等，根据性能和安全需求。
核确定下来，那么其指令集，架构也确定下来了，就需要选编译器，一般开源的就用gcc
软件代码框架选择，例如使用TFM，那么选一个近期的文档基线版本
然后TFM里面找相同或者相近的核的定制代码，方法就是全局搜索核的名字就可以，或者ARM架构的名字，例如ARMV8.
然后就是编译出来第一版的bin文件

3.2 软件移植

软件的修改首先就是编译工具和编译脚本的修改，这里不详细说明，后续讲代码的文章再说。

3.2.2 bin文件组织

有了bin文件后，TFM的bin文件主要有BL1_1/BL1_2/BL2，那么这些bin文件放Flash的那些地方，跟ATF的bin文件，还有SoC里面其他核的bin文件怎么组织，那些放Flash，那些比较大，或者加载比较靠后就可以放UFS。需要统一的进行规划设计。

BL1_1肯定是要放SoC内部的BootROM，不可以修改作为信任根，为什么要把BL1分成两部分？因为BootROM比较贵空间有限，把安全认证相关的放进去就行了，BL1_2是放Flash的，先被搬运到SRAM再执行去认证搬运BL2，然后BL2就开启了其他核的链式加载过程。

所以对应Flash的地址规划需要清晰，进行统一的设计。地址确定好，就可以把这些地址在代码进行修改。

3.3.3 驱动修改

根据我们SoC上使用的串口，修改串口地址等配置。等串口可以打出来，就可以正式的调试了，这就有戏了。

第二个比较大的驱动就是flash驱动，这个搞好，就可以从Flash读取bin文件进行加载下一个bin文件运行了。

最后，一般SoC的所有核的软件有一份统一的代码由repo管理，需要把TFM的代码单独建一个git仓库，然后修改系统编译脚本（buildroot或者其他cmake等编译工具）集成进去，还要跟系统中的编译器进行兼容，尽量跟其他系统用相同的，这样配置源码编译环境就简单很多。

需要注意编译TFM会下载一些库文件，例如CMSIS等，进行集成的时候可以本地下载后直接推到git仓库集成，或者使用Conan包管理器，进行统一管理，方便升级和隔离。

后记：

篇幅有限，写了点介绍和要点，基本一文就熟悉了TFM的来龙去脉，后续介绍代码会有另外的文章。另外想学什么可以让AI去给你写资料学习。AI解决不了你不知道的问题，这里就是拓宽知识面。
