1 说明及源码获取

1.1 源码获取

使用正点原子提供的en.SOURCES-stm32mp1-openstlinux-5-4-dunfell-mp1-20-06-24.tar.xz。

使用如下命令解压文件：

bash 复制代码

tar -xvf en.SOURCES-stm32mp1-openstlinux-5-4-dunfell-mp1-20-06-24.tar.xz

目录下包含了如下文件夹：

文件夹	描述
linux-stm32mp-5.4.31-r0	linux源码，版本号为5.4.31
optee-os-stm32mp-3.9.0.r1-r0	optee系统源码，版本为3.9.0
tf-a-stm32mp-2.2.r1-r0	tf-a源码，版本号为2.2
tf-a-stm32mp-ssp-2.2.r1-r0	tf-a源码，ssp全称为secure secert provisioning，安全相关的内容
u-boot-stm32mp-2020.01-r0	uboot源码，版本号为2020.01

linux内核使用linux-stm32mp-5.4.31-r0文件夹内容。

1.2 安装依赖包

bash 复制代码

sudo apt update
sudo apt install lzop
sudo apt install libssl-dev
sudo apt install u-boot-tools

STM32MP1编译出来的Linux内核镜像文件为uImage，这是uboot所使用的内核镜像格式，通过在zImage镜像的前面添加0X40个字节的头部来得到uImage，这个需要mkimage工具来完成此工作。使用sudo apt install u-boot-tools命令在Ubuntu下安装mkimage工具。

1.3 Linux内核源码打补丁

将linux-stm32mp-5.4.31-r0文件夹内容重新拷贝到一个新的文件夹中，例如/home/alientek/linux/da-mp1/da/kernel在新的文件夹中使用如下命令打补丁：

bash 复制代码

# 在 /home/alientek/linux/da-mp1/da/kernel 文件夹下打开一个终端，执行如下命令：
tar -vxf linux-5.4.31.tar.xz
cd linux-5.4.31/
for p in `ls -1 ../*.patch`; do patch -p1 < $p; done # 打补丁

1.4 生成默认配置文件

编译linux内核的时候也需要使用make xxx_defconfig来对其进行默认配置，ST官方原厂Linux内核需要先生成默认配置文件，并且对其进行打补丁，命令如下：

bash 复制代码

cd linux-5.4.31/
make ARCH=arm multi_v7_defconfig "fragment*.config"		# 生成默认配置文件

# 如下两条命令将 fragment config补丁文件打入 .config 文件中
for f in `ls -1 ../fragment*.config`; do scripts/kconfig/merge_config.sh -m -r .config $f; done

yes '' | make ARCH=arm oldconfig		# 命令中的 '' 为两个 '

经过上述命令生成了默认的.config文件。建议在自行调整了kernel的配置参数后，将新的配置文件.config拷贝一份到./arch/arm/configs/xxx_defconfig，避免执行make distclean将新配置文件.config删除。使用以下命令备份.config文件：

bash 复制代码

cd linux-5.4.31/
cp .config ./arch/arm/configs/stm32mp1_da_defconfig

1.5 修改编译配置

主要修改Makefile文件：

添加ARCH变量；
添加CROSS_COMPILE变量。

在linux-5.4.31/Makefile中修改，在文件的第361行添加如下代码：

makefile 复制代码

ARCH = arm
CROSS_COMPILE = arm-none-linux-gnueabihf-

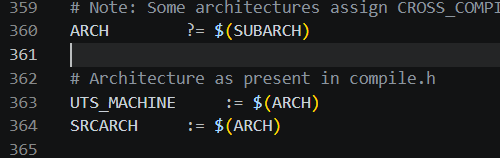

添加前内容：

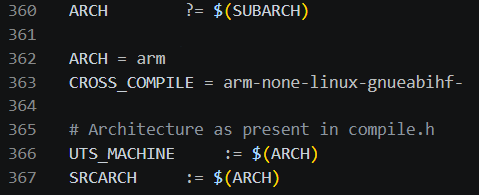

添加后内容：

2 注意事项

内核移植涉及修改内容较多，为避免最后结果不符合预期，建议可以在有效修改后分步骤编译运行，查看结果，可以提高最后结果的正确性。

3 Linux内核移植

3.1 创建默认配置设备树

bash 复制代码

cd linux-5.4.31/

cd arch/arm/boot/dts/

cp stm32mp15xx-edx.dtsi stm32mp157d-da.dtsi
cp stm32mp157d-ed1.dts stm32mp157d-da.dts

打开stm32mp157d-da.dts文件，修改如下内容：

修改#include "stm32mp15xx-edx.dtsi"头文件引用为#include "stm32mp157d-da.dtsi"
修改/节点下的compatible属性值为"st,stm32mp157d-da", "st,stm32mp157"。

打开stm32mp157d-da.dtsi文件，修改如下内容：

添加#include "stm32mp157-m4-srm.dtsi"头文件引用；
添加#include "stm32mp157-m4-srm-pinctrl.dtsi头文件引用；

3.2 修改设备树Makefile配置项

修改arch/arm/boot/dts/Makefile，修改内容如下：

在dtb-$(CONFIG_ARCH_STM32)配置项中添加stm32mp157d-da.dtb。

修改后内容如下：

makefile 复制代码

dtb-$(CONFIG_ARCH_STM32) += \
	stm32f429-disco.dtb \
	stm32f469-disco.dtb \
	stm32f746-disco.dtb \
	stm32f769-disco.dtb \
	stm32429i-eval.dtb \
	stm32746g-eval.dtb \
	stm32h743i-eval.dtb \
	stm32h743i-disco.dtb \
	stm32mp157a-avenger96.dtb \
	stm32mp157a-dk1.dtb \
	stm32mp157d-dk1.dtb \
	stm32mp157c-dk2.dtb \
	stm32mp157f-dk2.dtb \
	stm32mp157c-dk2-a7-examples.dtb \
	stm32mp157c-dk2-m4-examples.dtb \
	stm32mp157f-dk2-a7-examples.dtb \
	stm32mp157f-dk2-m4-examples.dtb \
	stm32mp157a-ed1.dtb \
	stm32mp157c-ed1.dtb \
	stm32mp157d-ed1.dtb \
	stm32mp157f-ed1.dtb \
	stm32mp157a-ev1.dtb \
	stm32mp157c-ev1.dtb \
	stm32mp157d-ev1.dtb \
	stm32mp157f-ev1.dtb \
	stm32mp157c-ev1-a7-examples.dtb \
	stm32mp157c-ev1-m4-examples.dtb \
	stm32mp157f-ev1-a7-examples.dtb \
	stm32mp157f-ev1-m4-examples.dtb	\
	stm32mp157d-da.dtb

3.3 网络驱动修改

3.3.1 驱动源文件替换

正点原子V1.3及以后版本的核心板开始将网络PHY芯片更换为了国产裕太电子的YT8511所以需要修改一下驱动。

使用提供的资源目录/yt8511/motorcomm.c拷贝到linux-5.4.31/drivers/net/phy/文件夹中，使用提供的资源目录/yt8511/motorcomm_phy.h拷贝到linux-5.4.31/include/linux/文件夹中。

3.3.2 Makefile文件修改

打开linux-5.4.31/drivers/net/phy/Makefile文件，修改内容如下：

添加obj-$(CONFIG_MOTORCOMM_PHY) += motorcomm.o到文件中；

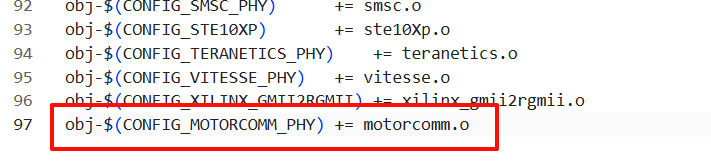

修改后文件内容如下：

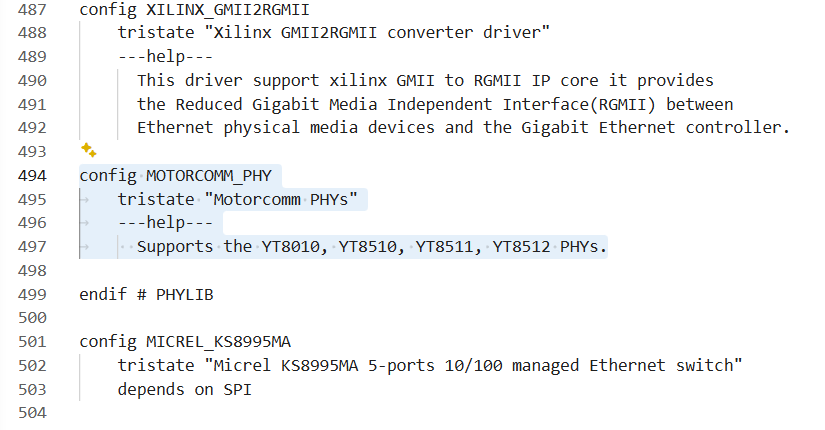

3.3.3 Kconfig文件修改

打开linux-5.4.31/drivers/net/phy/Kconfig文件，修改内容如下：

添加下面内容到文件中；

tex 复制代码

config MOTORCOMM_PHY
	tristate "Motorcomm PHYs"
	---help---
	  Supports the YT8010, YT8510, YT8511, YT8512 PHYs.

修改后文件内容如下：

3.3.4 使能YT8511网络驱动

bash 复制代码

cd linux-5.4.31/
make menuconfig

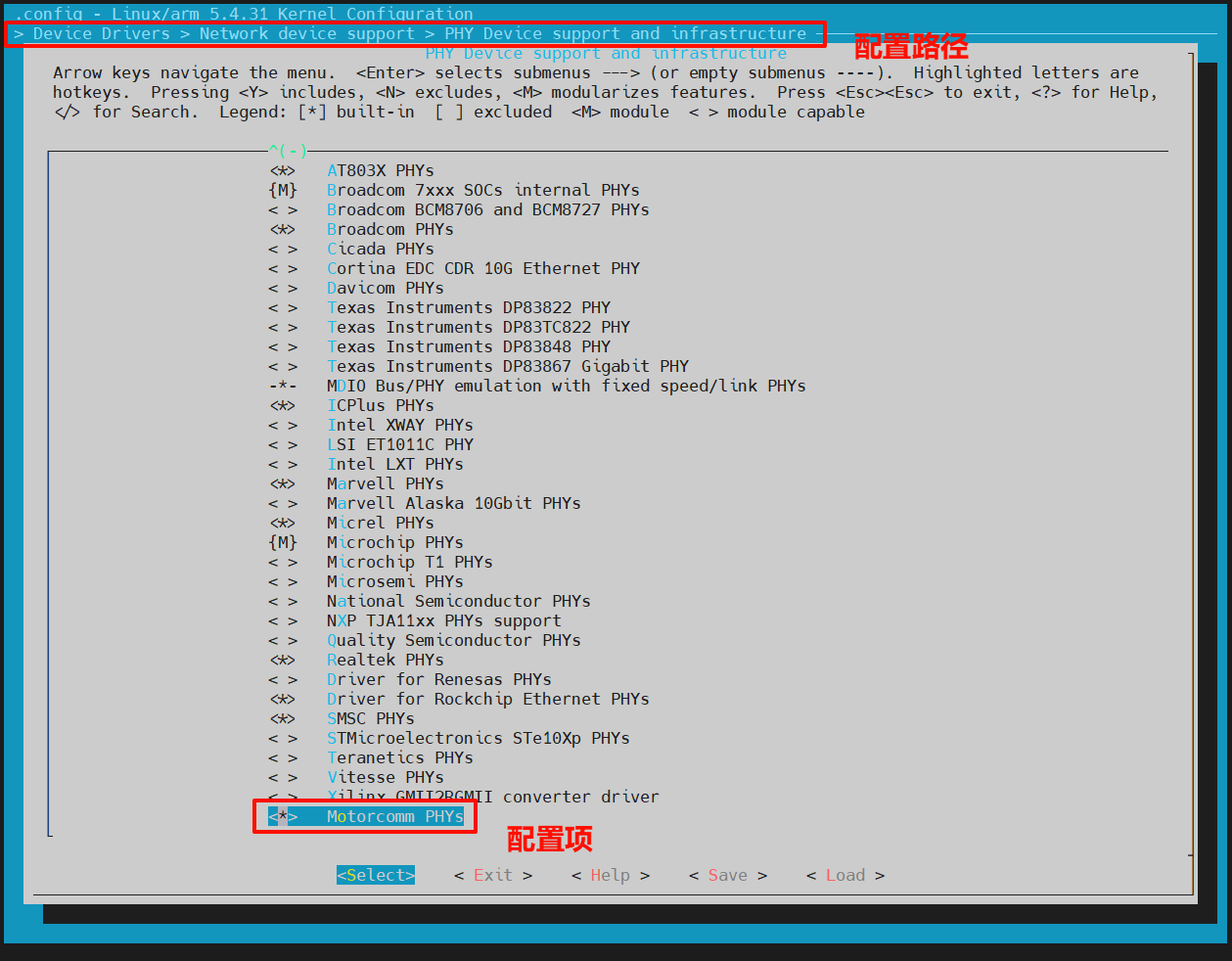

按照下图修改：

修改完成之后退出保存。并执行如下命令保存最新配置到arch/arm/configs/stm32mp1_da_defconfig文件：

bash 复制代码

cd linux-5.4.31/
cp .config ./arch/arm/configs/stm32mp1_da_defconfig

3.4 更新stm32mp157d-da.dtsi文件

3.4.1 删除

打开stm32mp157d-da.dtsi文件，删除如下内容：

删除/节点下的sd_switch节点、vin节点和led节点；
删除dac节点；
删除adc节点；
删除i2c4节点;
删除m4_rproc节点；
删除pwr_regulators节点；
删除timers6节点；
删除usbotg_hs节点；
删除usbphyc_port0节点；
删除usbphyc_port1节点。

3.4.2 添加

打开stm32mp157d-da.dtsi文件，添加如下内容：

在/下添加vddcore节点和v3v3节点；
添加ethernet0节点。

3.4.3 修改

打开stm32mp157d-da.dtsi文件，修改如下内容：

修改sdmmc1节点；
修改sdmmc2节点。

3.4.4 stm32mp157d-da.dtsi文件最终内容

d 复制代码

// SPDX-License-Identifier: (GPL-2.0+ OR BSD-3-Clause)
/*
 * Copyright (C) STMicroelectronics 2017 - All Rights Reserved
 * Author: Ludovic Barre <ludovic.barre@st.com> for STMicroelectronics.
 */
#include "stm32mp157-m4-srm.dtsi"
#include "stm32mp157-m4-srm-pinctrl.dtsi"
#include <dt-bindings/gpio/gpio.h>
#include <dt-bindings/mfd/st,stpmic1.h>

/ {
	memory@c0000000 {
		device_type = "memory";
		reg = <0xC0000000 0x40000000>;
	};

	reserved-memory {
		#address-cells = <1>;
		#size-cells = <1>;
		ranges;

		mcuram2: mcuram2@10000000 {
			compatible = "shared-dma-pool";
			reg = <0x10000000 0x40000>;
			no-map;
		};

		vdev0vring0: vdev0vring0@10040000 {
			compatible = "shared-dma-pool";
			reg = <0x10040000 0x1000>;
			no-map;
		};

		vdev0vring1: vdev0vring1@10041000 {
			compatible = "shared-dma-pool";
			reg = <0x10041000 0x1000>;
			no-map;
		};

		vdev0buffer: vdev0buffer@10042000 {
			compatible = "shared-dma-pool";
			reg = <0x10042000 0x4000>;
			no-map;
		};

		mcuram: mcuram@30000000 {
			compatible = "shared-dma-pool";
			reg = <0x30000000 0x40000>;
			no-map;
		};

		retram: retram@38000000 {
			compatible = "shared-dma-pool";
			reg = <0x38000000 0x10000>;
			no-map;
		};
	};

	vddcore: buck1 {
		compatible = "regulator-fixed";
		regulator-name = "vddcore";
		regulator-min-microvolt = <1200000>;
		regulator-max-microvolt = <1350000>;
		regulator-always-on;
		regulator-boot-on;
	};

	v3v3: regulator-3p3v {
		compatible = "regulator-fixed";
		regulator-name = "v3v3";
		regulator-min-microvolt = <3300000>;
		regulator-max-microvolt = <3300000>;
		regulator-always-on;
		regulator-boot-on;
	};
};

&cpu0{
	cpu-supply = <&vddcore>;
};

&crc1 {
	status = "okay";
};

&dma1 {
	sram = <&dma_pool>;
};

&dma2 {
	sram = <&dma_pool>;
};

&dts {
	status = "okay";
};

&ethernet0 {
	status = "okay";
	pinctrl-0 = <&ethernet0_rgmii_pins_a>;
	pinctrl-1 = <&ethernet0_rgmii_pins_sleep_a>;
	pinctrl-names = "default", "sleep";
	phy-mode = "rgmii-id";
	max-speed = <1000>;
	phy-handle = <&phy0>;

	mdio0 {
		#address-cells = <1>;
		#size-cells = <0>;
		compatible = "snps,dwmac-mdio";
		phy0: ethernet-phy@0 {
			reg = <0>;
		};
	};
};

&hash1 {
	status = "okay";
};

&ipcc {
	status = "okay";
};

&iwdg2 {
	timeout-sec = <32>;
	status = "okay";
};

&rng1 {
	status = "okay";
};

&rtc {
	status = "okay";
};

&sdmmc1 {
	pinctrl-names = "default", "opendrain", "sleep";
	pinctrl-0 = <&sdmmc1_b4_pins_a>;
	pinctrl-1 = <&sdmmc1_b4_od_pins_a>;
	pinctrl-2 = <&sdmmc1_b4_sleep_pins_a>;
	broken-cd;
	st,neg-edge;
	bus-width = <4>;
	vmmc-supply = <&v3v3>;
	status = "okay";
};

&sdmmc2 {
	pinctrl-names = "default", "opendrain", "sleep";
	pinctrl-0 = <&sdmmc2_b4_pins_a>;
	pinctrl-1 = <&sdmmc2_b4_od_pins_a>;
	pinctrl-2 = <&sdmmc2_b4_sleep_pins_a>;
	non-removable;
	st,neg-edge;
	bus-width = <8>;
	vmmc-supply = <&v3v3>;
	keep-power-in-suspend;
	status = "okay";
};

&sram {
	dma_pool: dma_pool@0 {
		reg = <0x50000 0x10000>;
		pool;
	};
};

&uart4 {
	pinctrl-names = "default", "sleep", "idle";
	pinctrl-0 = <&uart4_pins_a>;
	pinctrl-1 = <&uart4_sleep_pins_a>;
	pinctrl-2 = <&uart4_idle_pins_a>;
	pinctrl-3 = <&uart4_pins_a>;
	/delete-property/dmas;
	/delete-property/dma-names;
	status = "okay";
};

3.5 关闭内核模块验证

Linux驱动的时候都是编译驱动模块，然后在系统里面加载，加载的时候系统会验证模块，有时候会验证出错。比如板子运行的系统和编译驱动模块所用的系统不一致的时候。为了方便开发，我们可以关闭内核模块验证。

bash 复制代码

cd linux-5.4.31/
make menuconfig

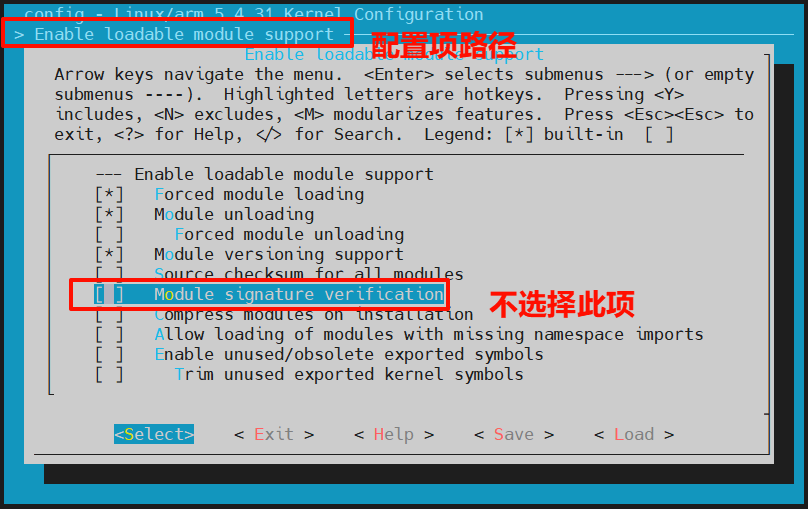

按照下图修改：

修改完成之后退出保存。并执行如下命令保存最新配置到arch/arm/configs/stm32mp1_da_defconfig文件：

bash 复制代码

cd linux-5.4.31/
cp .config ./arch/arm/configs/stm32mp1_da_defconfig

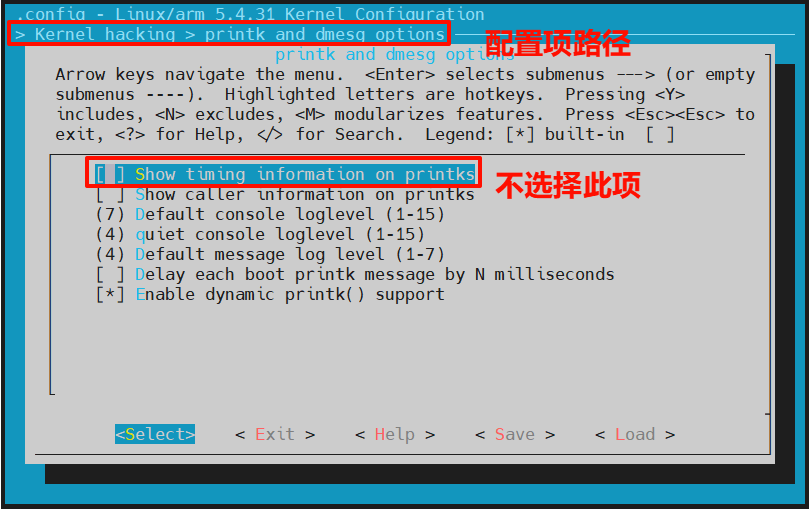

3.6 关闭内核log信息时间戳

bash 复制代码

cd linux-5.4.31/
make menuconfig

按照下图修改：

修改完成之后退出保存。并执行如下命令保存最新配置到arch/arm/configs/stm32mp1_da_defconfig文件：

bash 复制代码

cd linux-5.4.31/
cp .config ./arch/arm/configs/stm32mp1_da_defconfig

4 备份.config文件

针对有效修改Linux内核配置项后使用以下命令备份：

bash 复制代码

cd linux-5.4.31/
cp .config ./arch/arm/configs/stm32mp1_da_defconfig

这样做的目的就是为了防止在make distclen时将配置文件删除，也可以使用如下命令加载配置：

bash 复制代码

cd linux-5.4.31/
make stm32mp1_da_defconfig

5 编译及烧录

5.1 编译

使用如下命令编译：

bash 复制代码

cd linux-5.4.31/
make uImage dtbs LOADADDR=0XC2000040 -j8

# 可单独编译设备树 或者 内核镜像
make dtbs -j8			# 单独编译设备树
make uImage LOADADDR=0XC2000040 -j8		# 单独编译内核镜像

编译成功后会在linux-5.4.31/arch/arm/boot/目录下生成uImage内核镜像文件，在linux-5.4.31/arch/arm/boot/dts目录下生成stm32mp157d-da.dtb文件。

Linux内核加载有两种方式：

网络加载；
EMMC加载。

5.2 网络加载

5.2.1 准备加载文件

将编译生成的uImage和stm32mp157d-da.dtb文件拷贝到tftp服务端设置的文件夹中，笔者的tftp服务根目录为/home/alientek/linux/tftpboot/，可以使用如下命令拷贝文件：

bash 复制代码

cd linux-5.4.31/
cp ./arch/arm/boot/uImage ./arch/arm/boot/dts/stm32mp157d-da.dtb /home/alientek/linux/tftpboot/

5.2.2 Linux内核运行

打开MobaXterm软件，设置好与开发板连接的串口，波特率选择115200。

设置开发板拨码开关为010，也就是从EMMC启动，然后复位开发板！

在串口中观察启动过程。

5.2.3 uboot设置linux内核网络加载

在系统启动的uboot阶段，进入uboot命令行，可以通过如下命令进行Linux内核网络加载(每次都需要进入uboot执行命令)：

bash 复制代码

tftp c2000000 uImage
tftp c4000000 stm32mp157d-da.dtb
bootm c2000000 - c4000000

也可以将上述命令设置到bootcmd环境变量中，只设置一次就可以：

bash 复制代码

setenv bootcmd 'tftp c2000000 uImage;tftp c4000000 stm32mp157d-da.dtb;bootm c2000000 - c4000000'
saveenv
boot

5.3 EMMC加载

5.3.1.1 bootfs.ext4文件制作

bash 复制代码

# 第一步：在家目录中选择合适位置，创建 bootfs 文件夹，并进入
mkdir bootfs
cd bootfs

# 第二步：将生成的 uImage 和 stm32mp157d-da.dtb 文件拷贝到 bootfs 文件夹目录中

# 第三步：新建 ext4 格式磁盘
# of为名称，bs为块大小，count为块数量，所以 bootfs.ext4 文件大小为10MB,如果空间不够则调整 count
dd if=/dev/zero of=bootfs.ext4 bs=1M count=10
# -L bootfs 为卷名，使用 mkfs.ext4 将 bootfs.ext4 文件格式化为 ext4 格式，且指定卷名为 bootfs
mkfs.ext4 -L bootfs bootfs.ext4


# 第四步：将系统镜像拷贝到 ext4 磁盘中
sudo mkdir /mnt/bootfs
sudo mount bootfs.ext4 /mnt/bootfs/
sudo cp uImage stm32mp157d-da.dtb /mnt/bootfs/

# 第五步：卸载 /mnt/bootfs
sudo umount /mnt/bootfs

将生成的bootfs.ext4文件拷贝到win系统中，便于后续烧录。

5.3.1.2 Linux内核烧录

5.3.1.2.1 文件准备

将制作好的的bootfs.ext4、tf-a-stm32mp157d-da-trusted.stm32和tf-a-stm32mp157d-da-serialboot.stm32、u-boot.stm32文件（其中u-boot.stm32、tf-a-stm32mp157d-da-trusted.stm32和tf-a-stm32mp157d-da-serialboot.stm32使用已经编译好的），统一放入文件夹中，例如：da-images文件夹。在da-images文件夹中添加da.tsv文件；文件内容如下所示：

tex 复制代码

#Opt	Id	Name	Type	Device	Offset	Binary
-	0x01	fsbl1-boot	Binary	none	0x0	tf-a-stm32mp157d-da-serialboot.stm32
-	0x03	ssbl-boot	Binary	none	0x0	u-boot.stm32
P	0x04	fsbl1	Binary	mmc1	boot1	tf-a-stm32mp157d-da-trusted.stm32
P	0x05	fsbl2	Binary	mmc1	boot2	tf-a-stm32mp157d-da-trusted.stm32
P	0x06	ssbl	Binary	mmc1	0x00080000	u-boot.stm32
P	0x21	boot	System	mmc1	0x00280000	bootfs.ext4

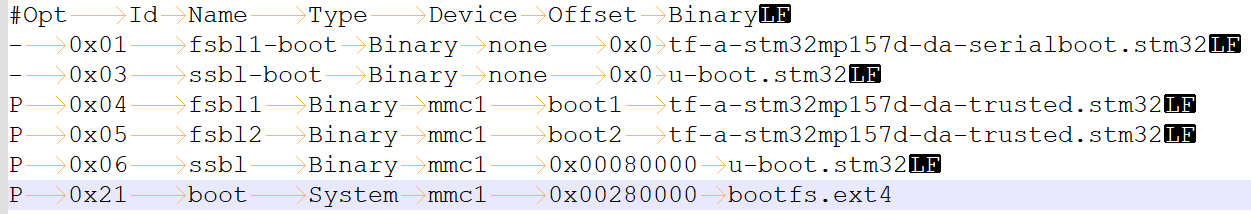

文件内容格式要严格遵循下图：

tsv语法要求只能用TAB键，不能用空格！以#开头为注释。

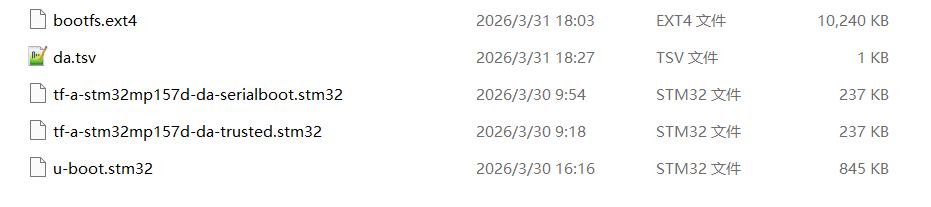

最终da-images文件夹中的内容如下：

使用STM32CubeProgrammer采用USB的方式烧写至开发板中，也就是USB_OTG口来烧写系统。

5.3.1.2.2 使用USB烧写bootfs.ext4

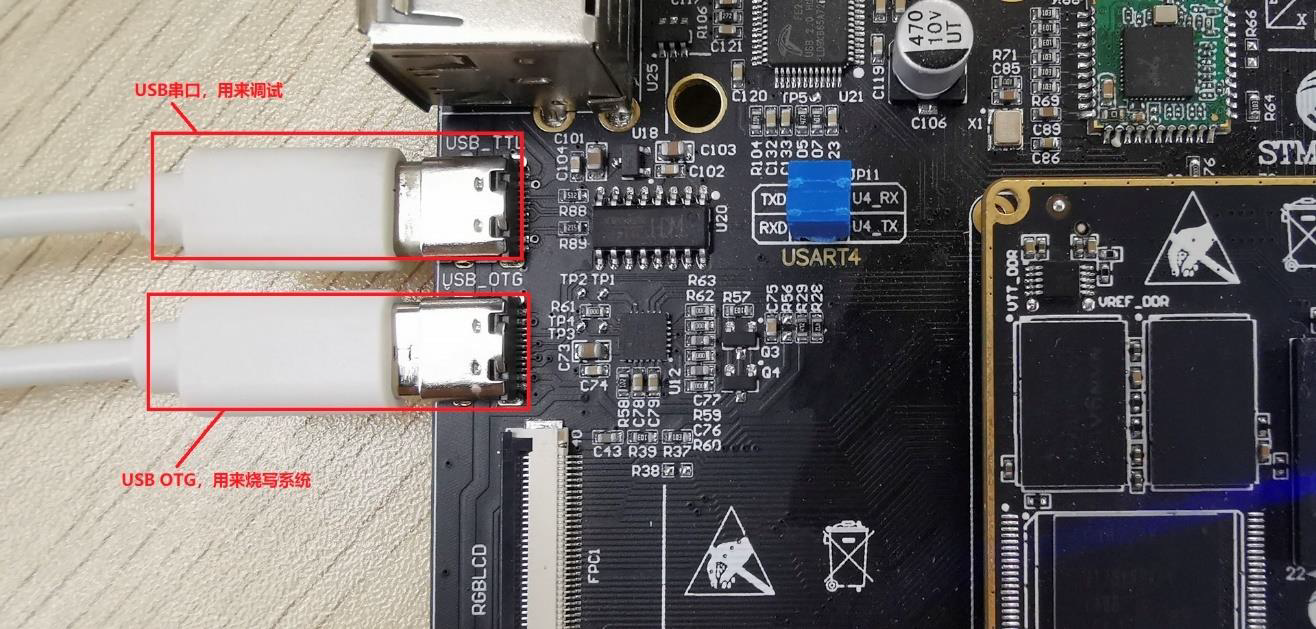

通过USBType-C线将开发板的USB_OTG和USB_TTL连接到电脑上。

设置开发板拨码开关，设置为000，也就是从USB启动，然后复位开发板。

打开STM32CubeProgrammer，选择USB连接方式，Port选择USB1。

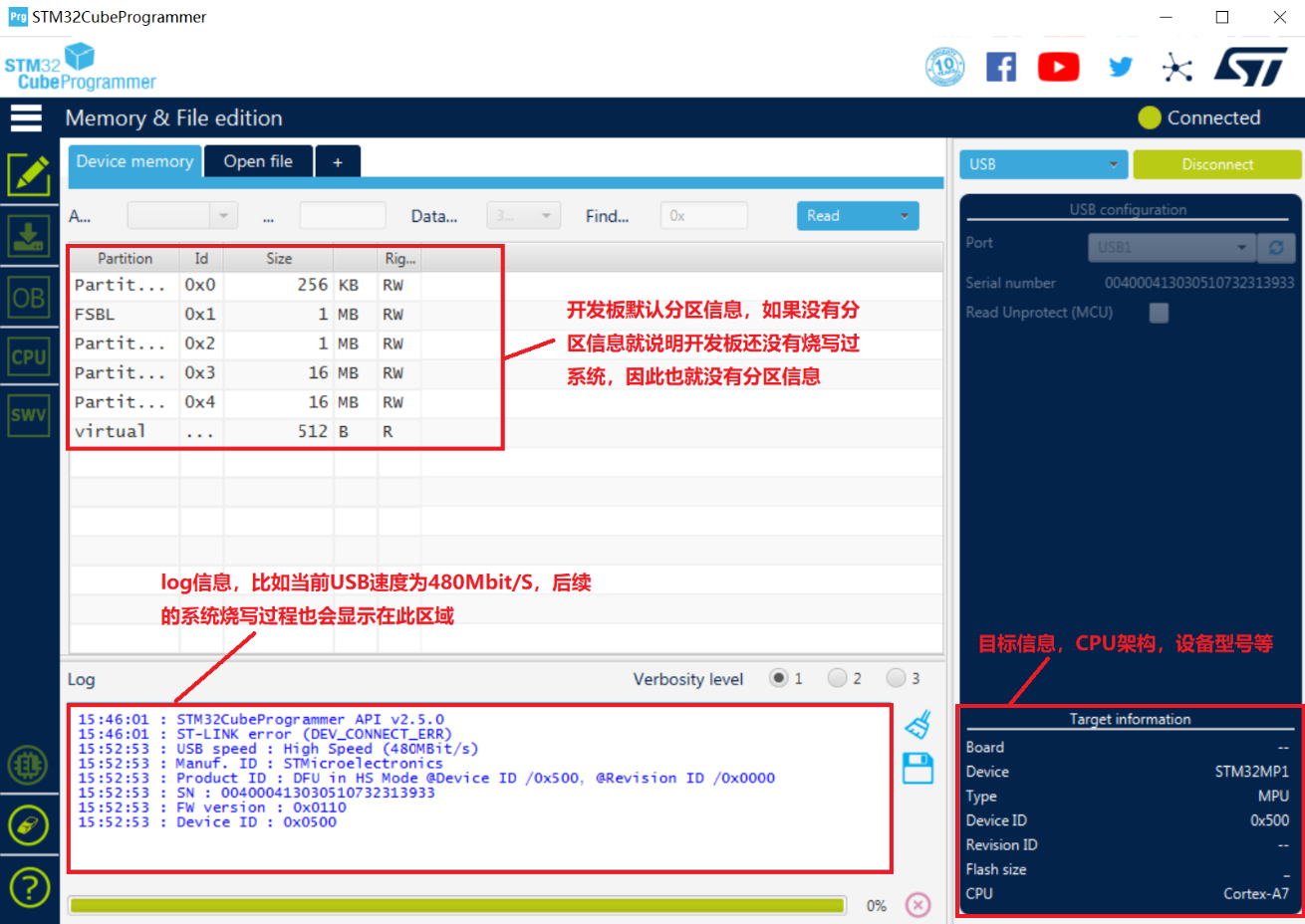

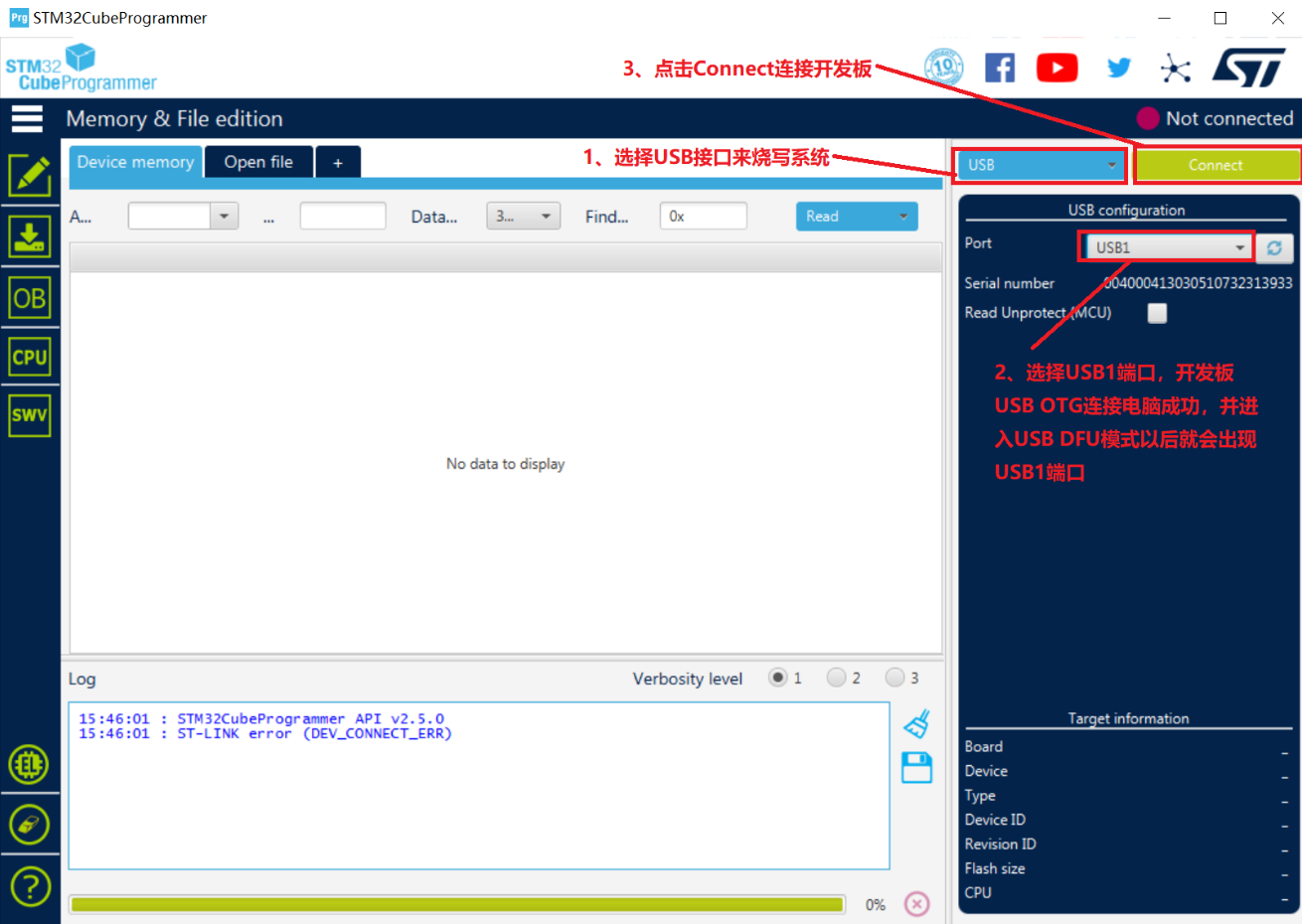

USB设置好以后点击右上角的"Connect"来连接开发板，连接成功以后左下角的log区域就会输出一些信息，右侧中间的数据区域也会显示开发板默认的分区情况，右下角会显示目标板信息，如图所示：

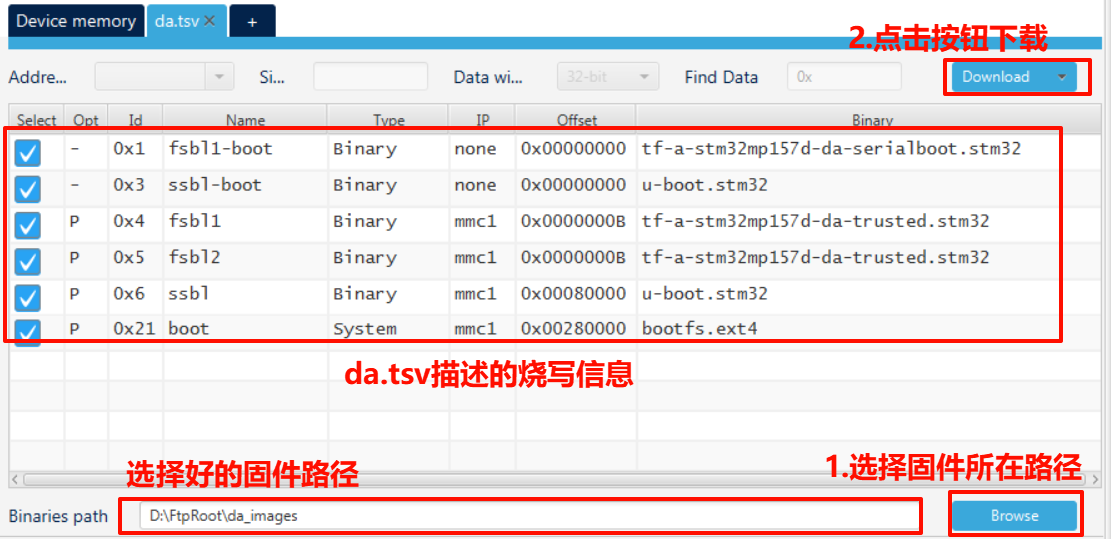

STM32CubeProgrammer要使用FlashLayout文件来烧写系统，也就是da-images文件夹下的da.tsv。点击界面上的"Open File"，打开da.tsv，如下图所示：

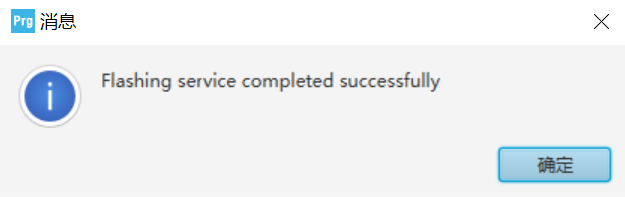

烧写完成后会有如下提示：

5.3.1.3 Linux内核运行

打开MobaXterm软件，设置好与开发板连接的串口，波特率选择115200。

设置开发板拨码开关为010，也就是从EMMC启动，然后复位开发板！

在串口中观察启动过程。

5.3.1.4 uboot设置Linux内核从EMMC启动

bash 复制代码

setenv bootcmd 'ext4load mmc 1:2 c2000000 uImage;ext4load mmc 1:2 c4000000 stm32mp157d-da.dtb;bootm c2000000 - c4000000'
saveenv
boot

6 Linux内核移植结果验证

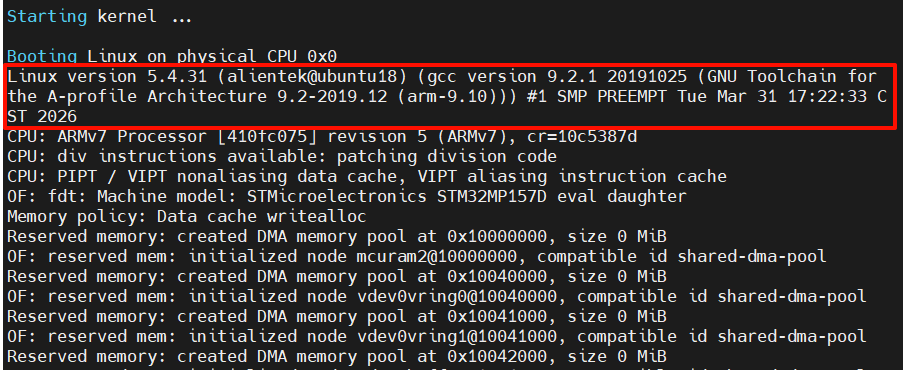

下面图片有内核的时间信息。

7 根文件系统缺失

tex 复制代码

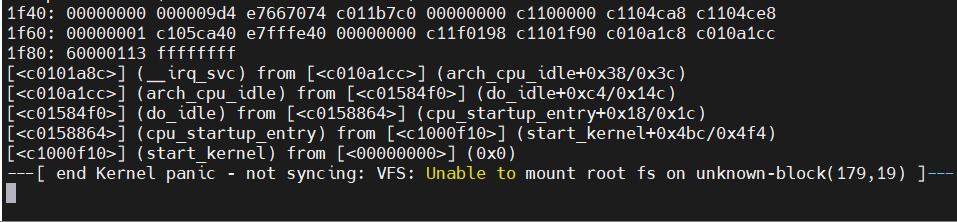

---[ end Kernel panic - not syncing: VFS: Unable to mount root fs on unknown-block(179,19) ]---

内核崩溃，崩溃原因是VFS(虚拟文件系统)不能挂载根文件系统。在Linux内核启动后是正常的，因为还没有设置根文件系统。
