如果 PDF 是本地文件，还多一层限制。

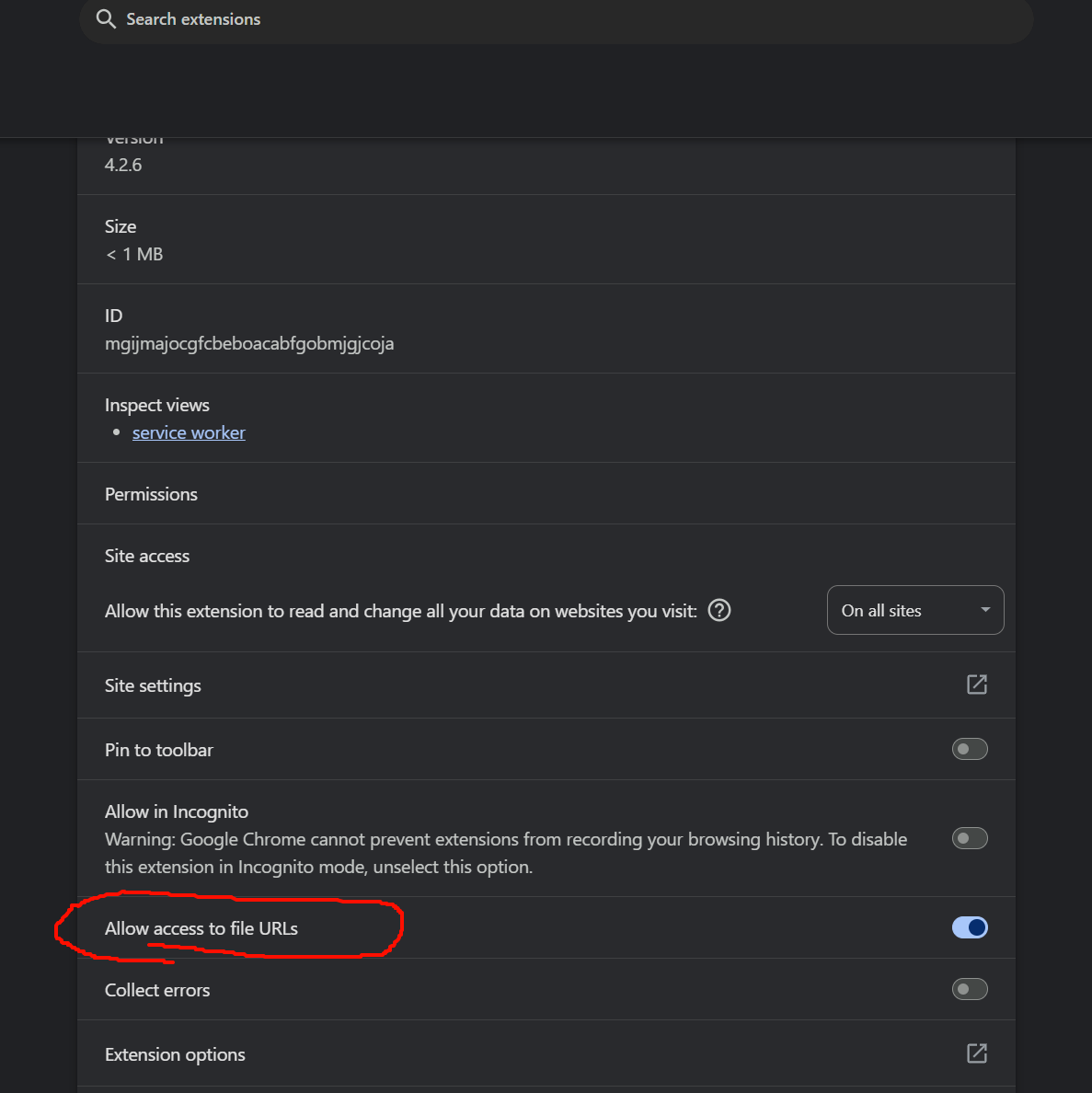

即便你的扩展本来支持 file:///，Chrome 也要求用户在扩展详情页手动开启"允许访问文件网址（Allow access to file URLs）"，否则扩展对本地 PDF 也不能工作。
浏览器把"网页内容"和"浏览器自身/扩展自身的受信 UI"刻意隔离开了。
你可以把它理解成三层：
第一层是普通网页，比如 https://...。
内容脚本本来就是为这层设计的：它运行在网页上下文里，可以读 DOM、改 DOM、响应点击。Chrome 官方对 content scripts 的定义就是"运行在 web pages 的上下文中"。
第二层是本地文件，比如 file:///...。
这层已经比普通网页更敏感，因为可能涉及你磁盘上的文档。Chrome 因此不默认放开，要求用户单独开启"Allow access to file URLs"。也就是说，即使扩展声明了权限，浏览器仍然要用户再做一次显式授权。
内置 PDF Viewer，本质上就是浏览器/扩展提供的专用界面，不是普通网页。若任意第三方扩展都能把脚本注入进去，就会出现非常危险的能力升级：它可能读取你在浏览器受信界面中的内容、劫持点击、篡改 UI、伪造权限提示，甚至干扰别的扩展页面。Chrome 用扩展页 CSP、扩展页与内容脚本分离、以及受限的注入模型，目的就是防止这种"扩展之间"或"网页到浏览器 UI"的越权。Chrome for Developers+2Chrome for Developers+2
浏览器自己的界面、权限页、PDF 查看器、别的扩展页，如果允许随便注入，攻击者可以把按钮、菜单、文案做得和系统 UI 一样，诱导用户点错。这类风险比改普通网页严重得多，因为用户天然更信任浏览器原生界面。这个动机和 CSP 的设计目标是一致的：尽量减少脚本注入面、降低 XSS/篡改风险。Chrome for Developers+1
对应到你这个 PDF Viewer 场景，本质上是两道门：
一是这个 PDF 可能来自 file:///，所以先受"文件访问"限制。
二是显示 PDF 的壳子又是 chrome-extension://... 的 PDF Viewer，所以还受"不能把普通 content script 注入受信扩展页"的限制。

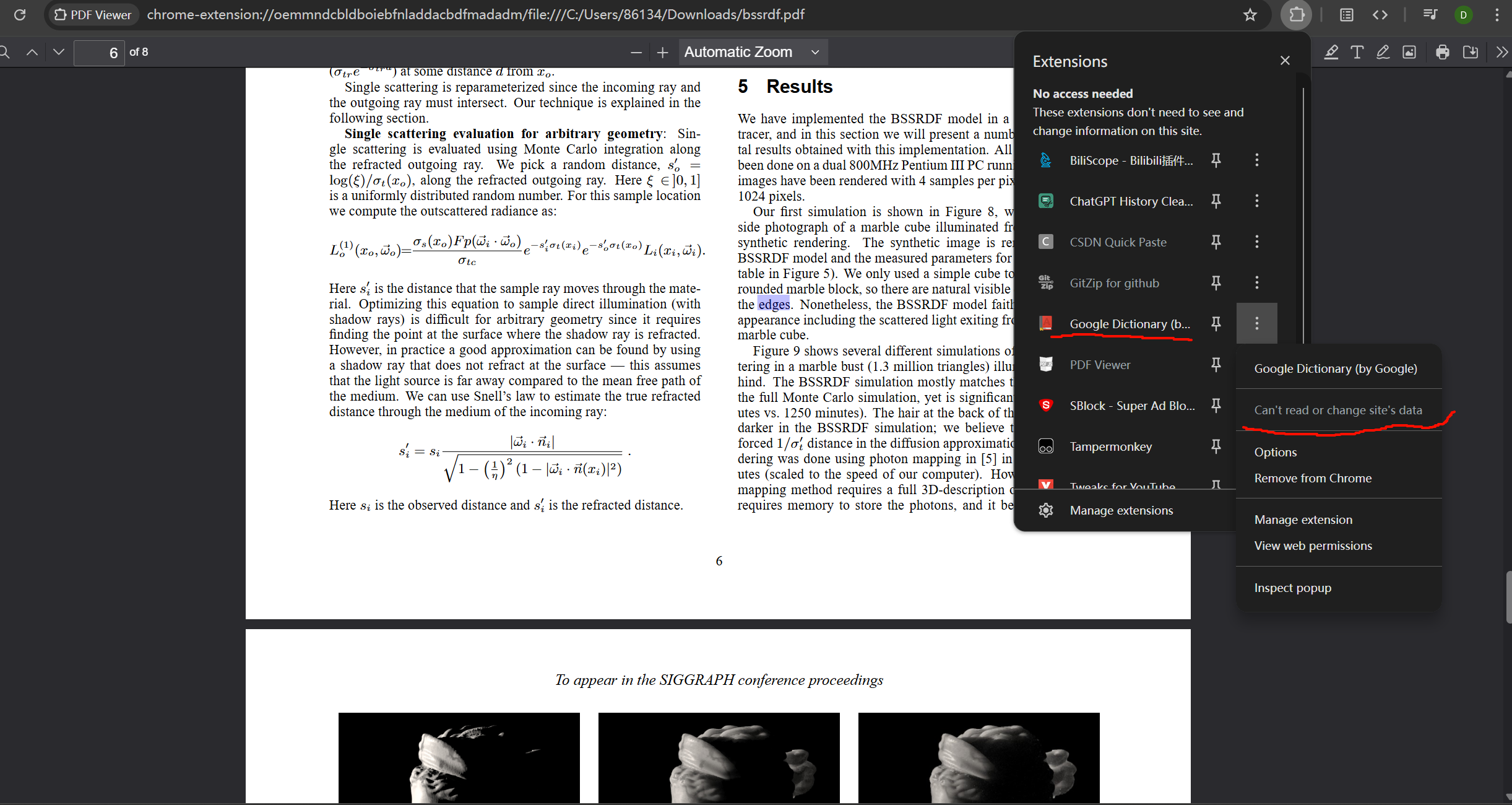

这就是为什么你会看到"插件不能读取或更改此站点的数据"这一类提示。前者是数据来源敏感，后者是宿主页面本身敏感。
URL 拦截 / 打开方式 → 扩展 viewer → PDF.js 渲染 → text layer 点击取词 → 后台翻译服务。
重点是换入游览器的js形式----算了，右键也是一样
WebRTC 不是"网站都默认在用"的通用传输层。它主要用于实时双向 场景：浏览器里的音视频通话、屏幕共享、实时语音、以及低延迟双向数据通道。技术上通常会看到 RTCPeerConnection、getUserMedia()、RTCDataChannel 这些接口；如果站点没有建立对等连接或采集媒体，检测工具通常就会显示"未使用 WebRTC"。MDN Web Docs+3MDN Web Docs+3MDN Web Docs+3
所以"哪些网站可以用 WebRTC"要分成两类看。第一类是明确需要实时互动 的网站，例如 Google Meet、Discord 网页版、Zoom Web、Slack Huddle/Call、一些在线客服语音/视频页面、浏览器云游戏/远控/白板协作、文件点对点传输工具等。这类页面通常真的会建立 WebRTC 会话。第二类是平时不用，只有某个功能触发时才用 的网站；你不开那个功能，检测页就会显示没有 WebRTC 活动。这个现象本身是正常的，因为 WebRTC 连接不是"网页一打开就必须存在"。MDN Web Docs+2MDN Web Docs+2
YouTube 普通看视频基本不属于 WebRTC 的典型使用场景。WebRTC 设计重点是浏览器到浏览器或浏览器到实时服务的低延迟双向通信；而 YouTube 常规点播是大规模分发的视频流业务，不需要浏览器和服务端之间建立那种实时对等连接。Google 官方公开的 YouTube Live 文档侧重的是直播事件和视频流管理，并没有把普通观看页面描述成 WebRTC 应用；帮助页讲的是"直播"这一产品能力，而不是网页观看端一定通过 WebRTC 传输。你在 YouTube 页面上看到"未使用 WebRTC"，通常是符合预期的。Google Help+3MDN Web Docs+3Google for Developers+3
ChatGPT 也是同理。普通文本聊天 不需要 WebRTC，所以检测工具显示未使用，很正常。OpenAI 官方文档明确写的是：浏览器里的 Realtime/voice agent 场景推荐通过 WebRTC 连接实时模型；也就是说，WebRTC 主要对应的是实时语音/音频交互 ，不是普通文本问答页面本身。OpenAI 还单独提供了 "Realtime API with WebRTC" 文档，这进一步说明 WebRTC 是某些实时能力的传输选项，而不是所有 ChatGPT 页面都会启用的底层。OpenAI+3OpenAI Developers+3OpenAI Developers+3
你检测时之所以常看到"没用"，还有一个常见原因：很多检测扩展看的是当前页面有没有活跃的 RTCPeerConnection / ICE candidate / 媒体采集 。如果页面只是加载了相关脚本、预留了通话功能、或者代码里有 WebRTC 能力但当前没拨号、没开麦、没共享屏幕，它也会显示未使用。这不代表网站"永远不用"，只代表你当前这个标签页、当前这个时刻 没有在跑 WebRTC 会话。MDN Web Docs+2MDN Web Docs+2
判断一个网站到底有没有在用 WebRTC，最可靠的方法不是只看"这个域名"，而是看你触发了什么功能 。例如：进入语音通话、视频会议、网页端实时客服、屏幕共享、浏览器内对讲，这时更可能出现 WebRTC；只是看文章、看普通视频、刷信息流、文本聊天，通常不会。MDN Web Docs+2MDN Web Docs+2
你可以自己做一个很直接的验证：打开 Chrome DevTools，在 Console 里执行 window.RTCPeerConnection 看浏览器是否支持；再在 Network 之外结合扩展观察，只有当你真正发起语音/视频/屏幕共享时，才更可能看到候选地址收集和连接建立。单纯停留在 YouTube 播放页或 ChatGPT 文本页，看到"未使用"基本就是正常结果。MDN Web Docs+1
不同 UI 元素的三角面数量情况
-
基础矩形 UI（Image/Button，无特殊效果）
这类最常规的矩形 UI，确实是由 两个三角面组成（拼成一个矩形），这是最基础的情况。
2. 带复杂形状的 UI- 圆角矩形：圆角部分需要用多个小三角面来逼近圆弧，圆角越平滑，三角面数量越多。
- 不规则图形（如多边形、自定义 Sprite）：根据图形的顶点数决定三角面数，比如一个正六边形需要 6 个三角面拼接。
- 文本（Text/TMP）：每个字符的轮廓由字体的矢量数据转化而来，会生成大量三角面（尤其是复杂字体或大字号），并非简单的两个三角面。
- 带特效 / 遮罩的 UI
- 遮罩（Mask）：若遮罩是不规则形状，会额外生成用于裁剪的三角面，或通过 Stencil Buffer 实现但不增加三角面，不过复杂遮罩的计算仍会间接关联几何数据。
- 渐变 / 描边 / 阴影：部分特效会通过扩展顶点生成额外三角面（如描边需要在原图形外再生成一圈三角面）。
简单说，只有 纯矩形、无任何特殊形状和特效的基础 UI，才会保持两个三角面的最简结构；一旦形状或效果变复杂，三角面数量会显著增加。
4 个顶点的采样插值为何不会让 UI 图片模糊？
UI 图片的采样清晰度 不取决于顶点数量 ，而是由 纹理采样方式 和 UV 坐标的映射逻辑决定，核心原因有两点：
- UV 坐标的线性插值特性
GPU 在渲染时，会根据顶点的 UV 坐标，对像素级别的纹理位置做线性插值 。矩形的 4 个顶点对应纹理的(0,0)、(1,0)、(1,1)、(0,1)四个 UV 点，GPU 会在这四个点之间，为每个像素计算出精确的纹理采样坐标，而非只在顶点处采样。哪怕只有 4 个顶点，也能覆盖整个纹理的像素信息。
UI 的纹理过滤与像素对齐
- Unity 等引擎中 UI 默认使用bilinear/trilinear 过滤，会对纹理的相邻像素做插值采样，减少锯齿和模糊；
- UI 渲染时还会开启像素完美对齐（Pixel Perfect），让 UI 的像素与屏幕像素一一对应，避免因缩放、偏移导致的采样失真，这是保证 UI 清晰的关键，和顶点数量无关。
所以顶点的数量更多的是控制采样的位置合适，而不是贴图是否清晰，贴图的采样永远是非常清晰的，顶点的数量是为了让贴图贴的更"准"
过程拆解成 '几何定义' 和 '纹理填充' 两个完全独立的步骤
纹理采样是在 "填肉"，且是超采样
当 GPU 要画出这个矩形的每一个像素时，它会做两件事：
- 定位 ：对于屏幕上的第 i 个像素，它通过顶点数据插值算出这个像素在局部坐标系的位置。
- 取样（关键）：根据这个局部位置，去贴图（Texture）上找颜色。
虽然你的几何只有 4 个点，但 纹理采样是针对屏幕上的每一个像素进行的。
- 假如你的 UI 图是 1000x1000 的，而你显示在屏幕上是 200x200 的像素。
- 虽然几何 Mesh 只有两个三角形（4 个点），但 GPU 会在这 200x200 = 40,000 个像素点上，逐个去贴图里采样颜色。
所以，绝对不会出现 "只采 4 个点" 的情况。顶点数量决定了 "架子的精度"，而采样的密度取决于 "屏幕像素密度"。
另外一个防模糊的黑科技：UV 拉伸与像素完美（Pixel Perfect）
UI 系统为了让你觉得 "图贴得准"，做了一个隐式操作： UV 拉伸（Stretch）。
- 你的图是 512x512。
- UI 系统在构建 Mesh 时，会把这张图的 UV 坐标 (0,0) 严格映射到顶点 0，(1,1) 严格映射到顶点 1。
- 这就意味着，贴图的每一个像素都会被拉伸到屏幕的对应像素 。如果开启了
Canvas Scaler的 Pixel Perfect，屏幕像素就会 1:1 匹配贴图像素，采样出来的结果就是绝对清晰的。
纹理的清晰程度，取决于 贴图本身的分辨率 和 采样时的拉伸比例（UV），而不在于你用了 4 个顶点还是 400 个顶点去框这个矩形。
- 逐像素纹理采样：是 GPU 对 UI 矩形区域内的每个屏幕像素，根据 UV 坐标从纹理中取色的常规操作，是 2D UI 渲染的基础，无性能额外开销。
- 超采样（SSAA） ：是对渲染画面的过采样（比如用 2K 分辨率渲染再缩放到 1080P），目的是抗锯齿，会大幅增加 GPU 负载，UI 渲染中极少使用。
UI 纹理分辨率固定，放大时会因贴图像素数 < 屏幕显示像素数，导致 GPU 通过纹理过滤（如双线性）插值补色，出现模糊；缩小则可能因纹理过滤丢失细节，这是纹理本身的分辨率瓶颈，而非采样方式的问题。
Unity 的Canvas Scaler提供了Constant Pixel Size （固定像素）、Scale With Screen Size（随屏幕缩放）等模式，若选择固定像素模式，UI 在不同分辨率屏幕上缩放会失真；但选对适配模式（如按屏幕宽高比缩放），就能实现自由缩放且保持清晰。
实现 UI 自由缩放且不模糊
- 使用矢量图 / 可缩放纹理（SDF）：如 TextMeshPro 的 SDF 字体、Sprite Shape 的矢量图形，缩放时不会丢失细节。
- 开启Mipmap并设置合适的纹理过滤模式（如 Trilinear），减少缩放后的纹理失真。
- 采用多分辨率纹理集：为不同屏幕分辨率准备对应尺寸的 UI 纹理，适配时调用匹配的纹理。
在Unity中，设置纹理的Filter Mode为
**Bilinear（双线性滤波）**会改变GPU采样时的原理，相比Nearest（临近采样），它会在采样时对像素进行加权平均，使纹理在放大时更平滑，消除锯齿，但这属于常规的GPU纹理采样映射机制
- 采样原理 ：当纹理映射的像素点不处于纹理纹素（Texel）的中心时，Bilinear采样会选取目标点周围最近的4个纹素，根据其距离远近进行线性加权平均，得出最终颜色。
- 适用场景：适用于大多数3D场景下的纹理，提供比Point（Nearest）更平滑的视觉效果，比Trilinear（三线性滤波）计算量小。
如何设置 ：选中图片资源，在Inspector窗口中找到 Filter Mode，设置为Bilinear。
3D 物体 SetActive 和 UI SetActive，性能后果天差地别。
我用最干脆的话给你讲清楚：
1. 3D 物体：SetActive 几乎不触发重建、不打断合批
- 3D 的 Mesh 是静态 / 独立的，不会合并成一个大 Mesh
- SetActive 只是把物体从渲染列表移除 / 加回
- 不会重新计算布局（3D 没有 Layout）
- 不会重建 Mesh
- 不会破坏合批（静态批处理已经预先打好，动态批是引擎临时处理，也不会因为你显隐一个物体就全炸）
所以：
3D 里频繁 SetActive，开销非常小，几乎没问题。
一句话总结区别
- 3D：SetActive = 渲染开关，轻量。
- UGUI：SetActive = 重建整个面板，重量级。
4. 延伸一个你可能马上会踩的坑
- 3D 用
enabled = false（MeshRenderer.enabled）
→ 和 SetActive 接近，轻量，只是不渲染。 - UI 用
graphic.enabled = false
→ 仍然会打断合批，比 SetActive 轻一点，但依然不推荐高频使用。
UI 想要真正轻量隐藏、不重建、不打断合批：
只有 alpha = 0 这一条路。
UI 物体：SetActive = 爆炸级开销
原因你已经知道：
- UI 所有元素共用一个大 Mesh
- 显隐一个元素 = 整个 Canvas 重新生成 Mesh
- 会触发 LayoutRebuild + GraphicRebuild
- 合批全部打断，重新 Batch
这是 UGUI 结构决定的，不是 Unity 故意坑。
合批的前提：所有东西必须是同一套渲染状态
GPU 一次 DrawCall，只能画 一套状态完全一致的东西：
- 同一个 Shader
- 同一个材质 / 纹理
- 同一个混合模式（Blend）
- 同一个模板测试 / 深度测试配置（Stencil / ZTest）
只要 任何一项不一样，GPU 就必须：
- 结束当前 DrawCall
- 切换渲染状态
- 开新的 DrawCall
不能跨状态合批，这是硬件级限制，不是软件优化问题。
Mask 本质就是强行改了 Stencil 状态
普通 UI：
- Stencil 关闭 或 固定不变
带 Mask 的 UI：
- 先写 Stencil（标记可显示区域）
- 再用 Stencil 测试（只显示区域内像素）
- 最后还要恢复 Stencil 状态
这意味着：
- 普通 UI = 状态 A
- Mask 内 UI = 状态 B
- 恢复后又 = 状态 A
状态变了 → 必须切 DrawCall → 合批直接断开。
Alpha Cut（AlphaTest / Discard）
属于片元着色器内部逻辑
- 看纹理的 alpha 值
- 如果 alpha < 阈值，直接 discard 丢弃这个像素
- 不写颜色、不写深度、不写模板
- 只是不画这个像素
关键点：
- 不改变任何 RenderState
- 不影响合批
- 同一个材质、同一个 shader，不管怎么 discard，都能正常合批
所以场景模型、树叶、草、瓦片用 AlphaCut， 完全不会打断合批。
Stencil（Mask 用的模板缓冲）
属于 GPU 固定管线状态
- 是 GPU 硬件层面的开关
- 会修改 Stencil 操作、参考值、比较函数
- 属于 RenderState
关键点：
- 只要 Stencil 状态不同 → 不能合批
- 这是硬件规则，不是 shader 逻辑
- UGUI 的 Mask 本质就是一套固定的 Stencil 状态
UI 是 "先合批，再裁剪"，3D 是 "先裁剪，再合批"
这是最根本的结构差异。
- 3D 模型
每个物体独立渲染 → 自己 shader 里 discard 像素 → 不影响别人
→ Alpha Cut 完全没问题。 - UGUI
所有 UI 先合并成 同一个大 Mesh、同一个 DrawCall
→ 再一起送入 GPU 渲染
如果你在这个大 Mesh 里 某一部分想用 Alpha Cut 做遮罩：
- 你怎么告诉 GPU：
"只让这一小块区域内的像素保留，外面的 discard"？
Shader 里做不到，因为：
整个 UI 是同一个 DrawCall、同一个材质、同一个 shader 实例。
你不能让 shader 对一部分像素裁剪、另一部分不裁剪。
→ Alpha Cut 做不到局部区域裁剪，只能全局裁剪。
Alpha Cut 不能嵌套，Mask 可以
UI 经常需要：
- 滚动列表遮罩
- 窗口内遮罩
- 按钮内遮罩
- 多层嵌套遮罩
Alpha Cut 是像素丢弃，没有层级、没有标记、没有状态。
你根本实现不了多层嵌套裁剪。
但 Stencil 可以：
- 写 1
- 只允许 1 的区域显示
- 子遮罩写 2
- 只允许 2 的区域显示
- 最后恢复
这是 Alpha Cut 永远做不到的。
UI 用 Alpha Cut 会产生严重锯齿，无法修复
UI 是屏幕像素对齐的，边缘要求极干净。
Alpha Cut 是 0/1 二值丢弃，边缘必然锯齿。但 UI 遮罩需要平滑边缘、抗锯齿。
Stencil 配合矩形边缘精确采样，才能做到干净裁剪。
4. 真正的致命问题：UI 裁剪需要 "外部形状"，Alpha Cut 只能看自身纹理
UGUI 的 Mask 是：用一个矩形（父物体）定义裁剪区域，子物体全部被这个区域限制。
这是外部区域约束。
Alpha Cut 是：看自己贴图的 alpha，丢弃像素。 这是自身纹理约束。
你要实现 "滚动框" 这种：
- 子物体随便动
- 超出父矩形就隐藏
Alpha Cut 完全做不到。只有 Stencil 能实现 "区域裁剪"。
Canvas 内部维护了一个私有 Batch 列表。它会主动忽略场景中其他 3D 物体的合批机会，只把自己内部的 UI 元素（矩形 Mesh）合并在一起。这使得 Canvas 的渲染数据在 GPU 调度队列中是一个独立的连续块。
- 为了渲染层级（Z-Order）的绝对可控 ：UI 必须盖在 3D 场景之上。如果 Canvas 尝试和 3D 物体合批，渲染顺序就会被打乱，导致 UI 被场景遮挡或者出现严重的闪烁。
- 为了重建效率：UI 的变化通常非常频繁（比如每帧变动的进度条、字体）。Canvas 内部维护私有 Batch 列表，意味着当 UI 元素变化时，它只需要重新计算这个小范围内的顶点数据，而不会触发整个 3D 场景的渲染重绘（Rebuild）。
本质上，Canvas 就是在 GPU 繁忙的任务队列里强行划出了一块"自留地"，专门用来高效处理那些基于矩形的、平面化的渲染任务。
渲染管线隔离：Render Target / Frame Buffer 分离
在 Screen Space - Overlay 模式下，Canvas 拥有 独立的渲染优先级。
UI 是在 3D 场景渲染完成后，作为最后一个渲染阶段直接画在主 Frame Buffer（即 Back Buffer）之上的。
直接渲染到主缓冲（默认常用方式）
流程 ：渲染 3D 场景 -> 后处理（Post-processing） -> 渲染 UI -> 显示到屏幕。
优点：省内存，减少了一次全屏贴图的内存占用和一次昂贵的读写开销（Blit）。
Canvas 体现 ：Unity 的 Screen Space - Overlay 模式通常就是这种逻辑。它直接在当前 Render Target 上按顺序绘制 UI 的 Batch。
渲染到独立的 Render Texture / Frame Buffer
在某些特定需求下，引擎确实会开辟一块独立的 Buffer 来渲染 UI：
UI 需要特殊后处理 ：如果你想给整个 UI 界面加一个模糊效果、描边，或者像《赛博朋克 2077》那种 UI 故障抖动效果，必须先将 UI 画在一张独立的 Render Texture 上，处理完后再和场景合并。
复杂的层级混合：当 3D 场景和 UI 需要极其复杂的遮挡关系（例如某些 UI 元素要在 3D 物体中间穿插）时，可能会使用独立的 Buffer。
异速更新（Optimization）：为了节省性能，某些引擎可能会让 UI 以较低的频率（比如 30fps）渲染到一个离屏 Buffer 中，而 3D 场景保持 60fps。每一帧只需把上一帧画好的 UI 贴图直接盖上去即可。
Canvas 强制所有 UI 使用 Alpha Blending 且通常 ZWrite Off。
在 3D 空间中，我们靠深度缓冲区（Z-Buffer）来决定谁在前谁在后。但 UI 走的是另一套逻辑：
- 层级由顺序决定 ：UI 的前后遮挡关系是由你在 Hierarchy 面板里的渲染顺序（Order in Layer / Sibling Index）决定的。
性能权衡：关闭 ZWrite 意味着 GPU 不需要去更新深度缓冲区，省下了一点带宽。
Canvas 必须开启 Alpha Blending （通常是 SrcAlpha OneMinusSrcAlpha ）。
这带来的副作用：Overdraw（过度绘制）
因为 ZWrite Off + Alpha Blending ，GPU 无法进行 Early-Z 剔除（即：无法因为后面有东西挡着就不画前面的）。
这意味着：即使一个全屏的大 UI 背景盖住了后面的 3D 场景，GPU 还是会老老实实地先画 3D 场景，再把 UI 叠加上去。
- 性能瓶颈 ：UI 优化中最头疼的 Overdraw 就在这里。如果你叠了 10 层透明 UI，那同一个像素点就会被着色器计算 10 次。
虽然 Canvas 默认关掉它，但在某些特殊情况下你会看到它被开启：
- 3D UI：当 UI 穿插在 3D 场景中（World Space），为了和 3D 物体有正确的遮挡关系。
- 极端优化：在某些性能极差的移动设备上，如果 UI 包含大量完全不透明（Opaque）的矩形块，开发者会自定义 Shader 开启 ZWrite 并改用不透明渲染序列，以此减少 Overdraw。
Sub-Canvas（子画布）最直接的底层物理表现就是"切断"：它强制终结当前的 Mesh 合并进程 。
- 普通 Canvas：会尝试将所有子节点下的 UI 元素（Image, Text 等）扫描一遍，打乱顺序（在保持层级逻辑的前提下）合并成一个巨大的顶点缓冲区（Vertex Buffer）。
- Sub-Canvas ：当扫描器遇到
Canvas组件（即使是子物体上的）时，它会立刻停止当前的合并，将 Sub-Canvas 及其所有子对象划归为一个全新的、独立的 Mesh 列表。 - 结果：父 Canvas 的 Batch 无法穿透进入子 Canvas，子 Canvas 的元素也无法与外部元素合批。
- 指令切断：独立的 Draw Call
因为 Mesh 被切断了，GPU 必须通过两个独立的绘制指令来处理它们：
-
绘制父 Canvas 的顶点数据。
-
切换状态（如果需要），绘制 Sub-Canvas 的顶点数据。
这在 Profiler 中表现为：增加了一个 Draw Call。 -
重绘切断：脏标记（Dirty Flag）的隔离
这是使用 Sub-Canvas 最核心的优化理由。
- 隔离重绘（Rebuild）：在 UI 系统中，如果一个元素变动（位移、缩放、改文字），整个 Canvas 都需要重新计算网格（Rebuild Mesh）。
- 局部化 ：如果你把一个频繁闪烁或移动的图标放在 Sub-Canvas 里，当它变动时，只有这个 Sub-Canvas 会触发 Rebuild。父 Canvas 及其它静态元素会保持静止，完全不受干扰。
无图 UI 遮罩点击优化 ，核心是 用非渲染的碰撞体 / 检测区域替代空 Image 做点击交互，彻底消除空 Image 带来的 Overdraw 开销。
为什么需要这个优化？
UGUI 中如果用 ** 空 Image（无贴图、alpha=0）** 做点击遮罩：
- 空 Image 仍会被 GPU 渲染，产生无效的 Overdraw（像素填充但无视觉效果），占用 GPU 算力；
- 即使 alpha=0，它也会参与 Canvas 的 Mesh 构建和批处理，增加 CPU 的 Rebuild 开销。
具体优化方案
- 使用
GraphicRaycaster+Collider替代空 Image
- 给 UI 父物体添加BoxCollider2D（匹配遮罩区域）；
- 保留
GraphicRaycaster负责点击检测，移除空 Image 组件。 - 原理：Collider 仅参与射线检测，不生成渲染 Mesh，无 Overdraw。
- 用
UnityEvent+ 代码逻辑实现区域点击
- 直接在脚本中通过屏幕坐标判断点击区域，完全抛弃 UI 图形组件；
- 适合简单的矩形 / 规则形状点击遮罩，性能最优。
给 ScrollView 父节点添加单个碰撞体（如 BoxCollider2D），替代子元素的射线检测，减少遍历次数。
优先使用 RectMask2D 替代 Mask：RectMask2D 基于几何裁剪，不修改 Stencil 状态，不会打断合批，性能损耗远低于 Mask。
核心机制：数学剔除 vs. 模板测试
- Mask (Stencil) ：利用 GPU 的 Stencil Buffer（模板缓冲）。它先画一个"隐形"的形状存入缓冲区，后续元素绘制时要逐像素比对这个缓冲区。这涉及复杂的渲染状态切换。
- RectMask2D ：利用 数学运算 。它直接把遮罩矩形的四个边坐标（Left, Top, Right, Bottom）传给 Shader。Shader 在处理 UI 顶点的片元（Pixel）时，简单判断一下坐标是否在矩形外，如果在外面就直接
discard（丢弃）或设置 Alpha 为 0。
- 确保 RectMask2D 的裁剪区域与 ScrollView 视口完全匹配，减少无效裁剪计算。
对"合批"的保护：不增加 Draw Call
这是它最大的优势：
- Mask ：每一个 Mask 组件都会强制开启一个 Stencil 状态。这通常会导致 Draw Call 翻倍（至少多出一个写入 Stencil 的 Call，且内部元素无法与外部合并）。
- RectMask2D ：由于它只是在 Shader 里多跑了几行简单的代数运算，并没有改变渲染状态（Render State）。这意味着：同一个 Canvas 下，使用相同材质的多个 RectMask2D 内部元素，理论上依然可以合并成一个 Batch。
RectMask2D 不打断合批，但如果你的 UI 列表非常长（比如 1000 个 Item），它在 CPU 端计算"哪些元素在矩形外需要隐藏"的操作（Culling）依然会产生开销。
- CPU 端：RectMask2D 几乎没有额外开销，只是传递几个浮点数。
- GPU 端 ：虽然 Shader 里多了几行代码（插值计算坐标并对比），但现代 GPU 对这种简单的数学指令（CMP/SELECT）处理速度极快，远比读写 Stencil Buffer 的带宽消耗要低。
