飞秒激光直写波导中的拓扑光子学:从SSH模型到高阶拓扑绝缘体(附论文解读)

一、研究背景:当拓扑遇上光子

拓扑绝缘体(Topological Insulators, TIs)最早在凝聚态物理中提出,其核心特征是"体绝缘、边导通"------材料内部不导电,表面却能实现鲁棒的无背散射输运。这一概念在2008年被Haldane和Raghu引入光子学,开启了拓扑光子学的时代。

然而,电子系统中的拓扑态往往需要极低温和强磁场,而光子系统中则可以借助结构设计实现类似效应。问题在于:如何构建一个既能精确调控拓扑结构,又能直观观察光场演化的实验平台?

飞秒激光直写(Femtosecond Laser Direct-Writing, FLDW)技术正是这样一个理想工具。它能在透明介质中三维写入波导结构,实现对耦合强度、几何排列、甚至增益与损耗的灵活调控,为拓扑光子学的研究提供了前所未有的自由度。

二、研究目的:在FLDW波导中实现并拓展拓扑光子学

本文旨在系统回顾近年来基于FLDW波导的拓扑光子学研究,涵盖:

  • 一维拓扑绝缘体(SSH模型)

  • 二维高阶拓扑绝缘体(HOTIs)

  • Floquet拓扑绝缘体

  • 非厄米拓扑态

  • 非线性拓扑态

  • 拓扑量子光子学

通过对这些方向的梳理,展示FLDW技术如何推动拓扑光子学从基础物理走向集成光子器件。

三、研究方法:飞秒激光直写 + 光子晶格模拟

FLDW技术通过将高功率飞秒激光聚焦到透明材料内部,引发局部折射率变化,从而形成光波导(图1a)。通过精密控制激光焦点移动路径,可以制备出任意三维波导阵列。

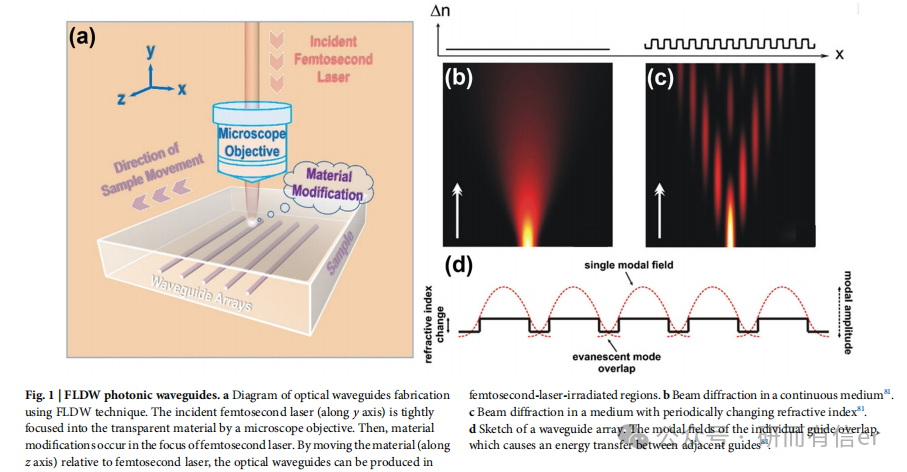

图1a(原文 Fig 1a) :展示了FLDW制备波导的示意图。激光沿y轴入射,样品沿z轴移动,形成沿z方向导光的波导阵列。这种结构实现了光子晶格,其光场演化遵循离散薛定谔方程,与电子在晶格中的行为数学等价。

这种类比使得研究者可以在光子平台中模拟电子拓扑现象,且具有更灵活的调控能力。

四、研究过程:从一维SSH到高阶拓扑

1. 一维SSH模型:拓扑相的"入门课"

SSH模型是最简单的一维拓扑模型,由A、B两类位点交替排列,通过调控胞内与胞间耦合强度(vv 和 ww)实现拓扑相变。当W>V时,系统进入拓扑非平庸相,出现零能边界态。

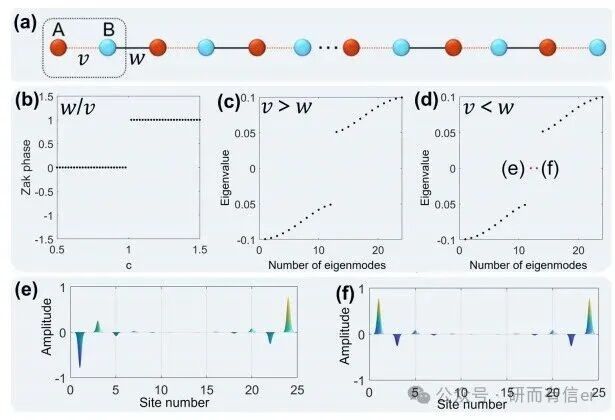

图2(原文 Fig 2):展示了SSH模型结构、Zak相随耦合比变化、能谱及边界态模场分布。图中e、f分别为左、右边界态的光强分布,能量高度局域在边界波导中。

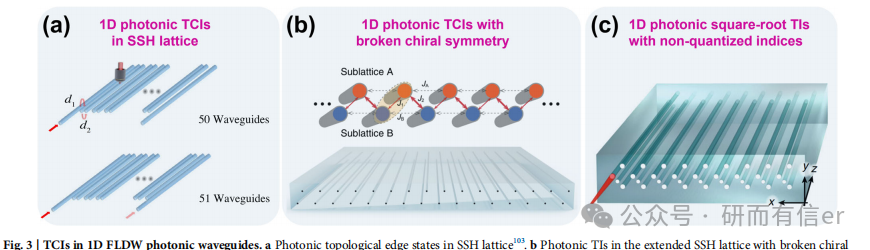

实验上,Wang等人(2022)通过FLDW制备了50和51个波导的SSH链,通过测量边界处的存活概率,直接提取出拓扑相变的临界指数V=0.94,与理论预期高度吻合。

2. 二维高阶拓扑绝缘体:角态的出现

高阶拓扑绝缘体(HOTIs)不再仅支持一维边态,还能支持零维角态,突破了传统体-边对应关系。

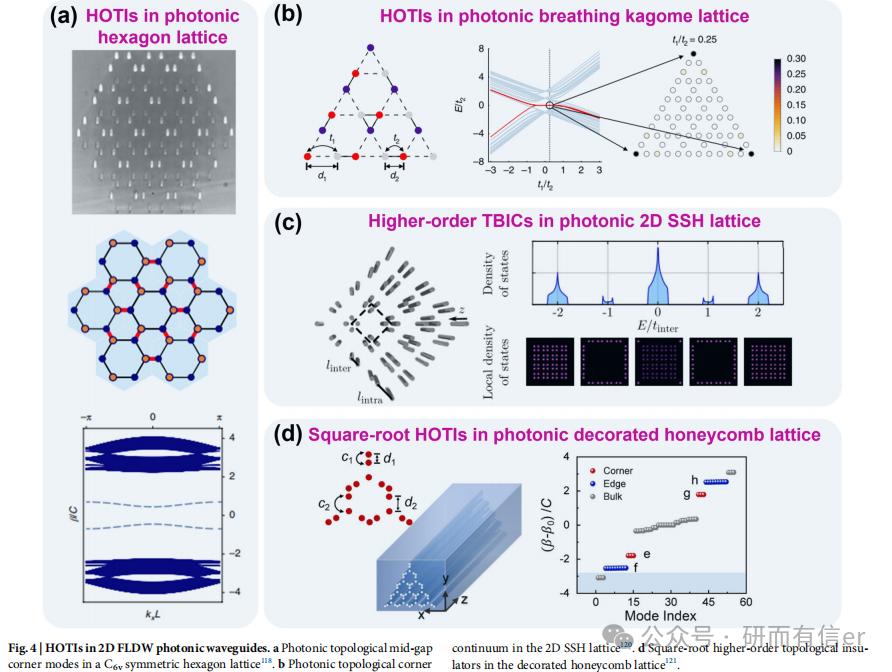

图4(原文 Fig 4):展示了多种二维HOTIs结构。其中:

  • a:C6v对称的六角晶格,支持拓扑角态;
  • b:呼吸式Kagome晶格,可观测到光在三个角上的"分数化"局域;

  • c:2D SSH晶格中的高阶束缚态(HOTBICs),即使没有带隙也能存在;

  • d:平方根HOTI,呈现两种不同类型的角态。

这些结构均由FLDW在玻璃中写入,展示了光在拓扑角态中的鲁棒传输。

五、研究重难点

1. 拓扑态的激发与观测

拓扑边界态往往位于带隙中,需要精确激发。研究者通常通过选择性激发边界波导,并结合荧光成像或近场测量,观测光在传播过程中的局域与传输行为。

2. 非厄米系统的实现

非厄米拓扑系统需要精确控制增益与损耗。FLDW通过"摆动波导"引入弯曲损耗,或在波导旁添加人工散射体,实现了可控的损耗分布,为PT对称系统的构建提供了可能。

3. 非线性与拓扑的耦合

在Kerr非线性作用下,光强会改变局域折射率,影响拓扑态的分布。实验需要精确控制输入光功率,避免非线性引起的不稳定。

六、研究结论

FLDW波导已成为拓扑光子学研究的重要平台,已在以下方面取得重要进展:

  • 实现了一维SSH模型到二维高阶拓扑态的完整拓扑相;

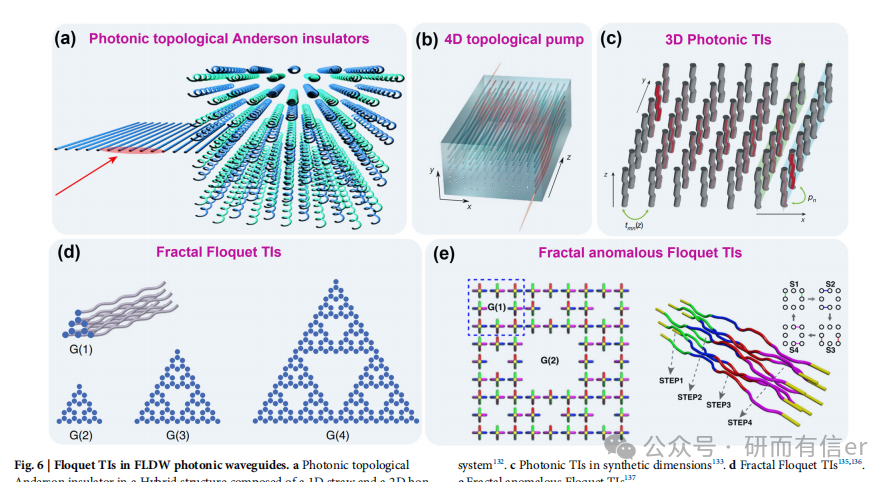

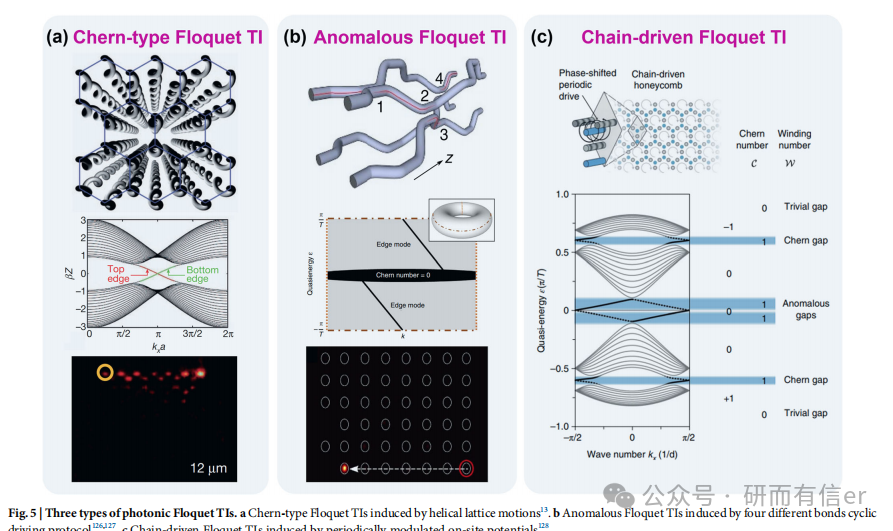

  • 构建了多种Floquet拓扑绝缘体,展示了周期性驱动下的鲁棒边界输运;

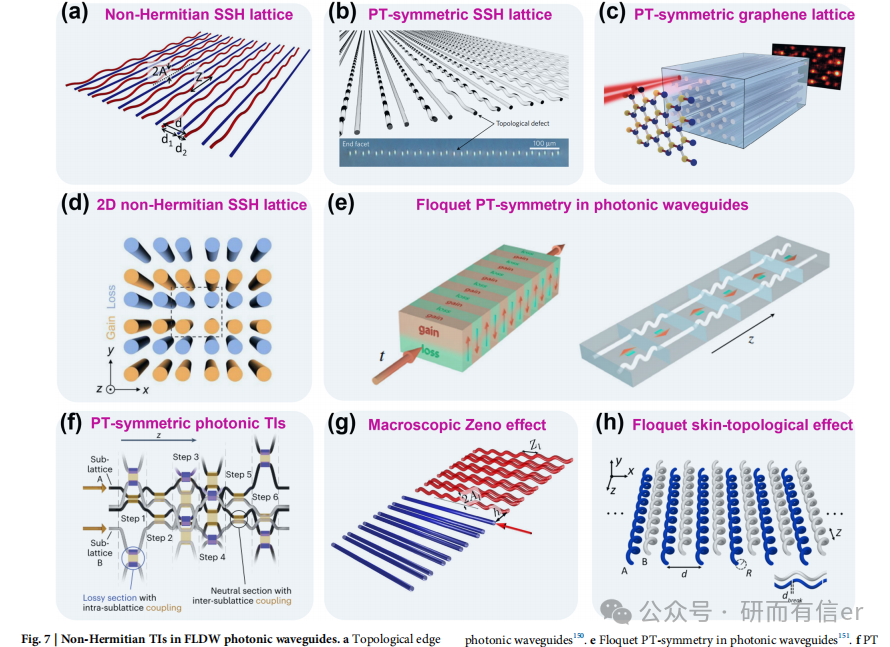

  • 实现了非厄米拓扑态,揭示了PT对称与拓扑的相互作用;

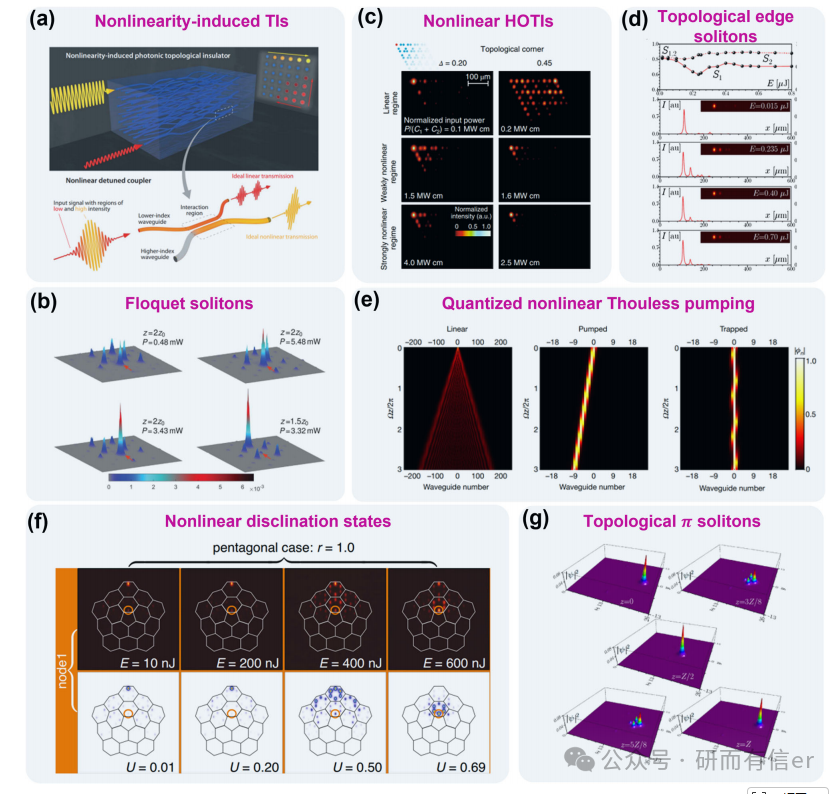

  • 展示了非线性拓扑态,如拓扑孤子、非线性诱导拓扑相变;

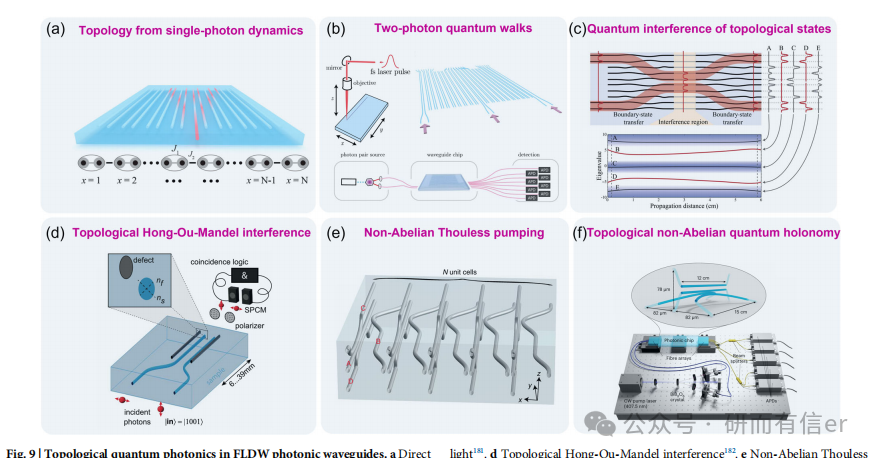

  • 将拓扑引入量子光学,实现了拓扑保护的量子干涉与非阿贝尔拓扑输运。

七、未来展望

  1. 更高维度的拓扑态:利用合成维度,在低维结构中模拟4D及以上拓扑物理;

  2. 低损耗波导技术:优化材料掺杂与写入工艺,提升折射率对比度,降低传输损耗;

  3. 拓扑量子计算:利用拓扑保护态提升量子比特的鲁棒性,实现容错量子计算;

  4. 集成拓扑光子芯片:将拓扑结构集成到小型化光子芯片中,用于抗缺陷的光通信与传感。

原论文其它图速览:

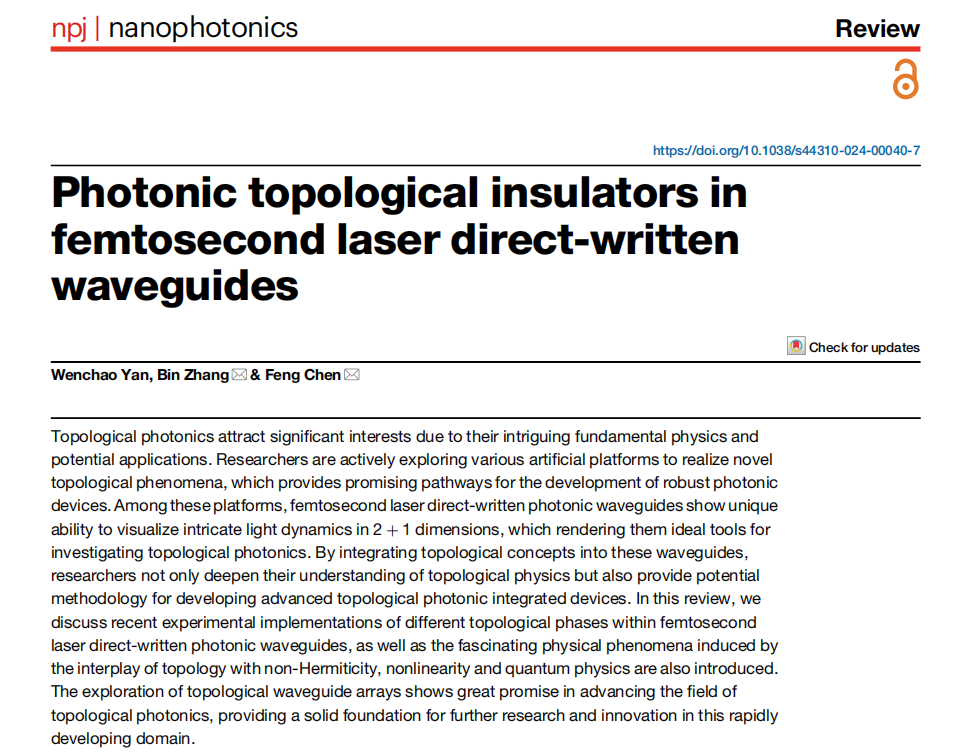

原文信息:Wenchao Yan, Bin Zhang & Feng Chen, Photonic topological insulators in femtosecond laser direct-written waveguides, 发表于2024年。

注:更多关于拓扑光子学前沿知识小编之前有推荐,可以详查置顶文章;comsol+AI光子学设计及fdtd+python超表面智能设计技术应用
