Apache Spark 解第 8 章附加篇：Structured Streaming 底层机制深度剖析

目录

• [01 · 执行引擎内核](#01 · 执行引擎内核)
• [02 · Checkpoint 容错](#02 · Checkpoint 容错)
• [03 · Watermark 深层语义](#03 · Watermark 深层语义)
• [04 · State Store 原理](#04 · State Store 原理)
• [05 · Exactly-Once 机制](#05 · Exactly-Once 机制)
• [06 · 性能调优](#06 · 性能调优)
• [07 · 生产踩坑集](#07 · 生产踩坑集)
• [08 · 完整参考代码](#08 · 完整参考代码)

---

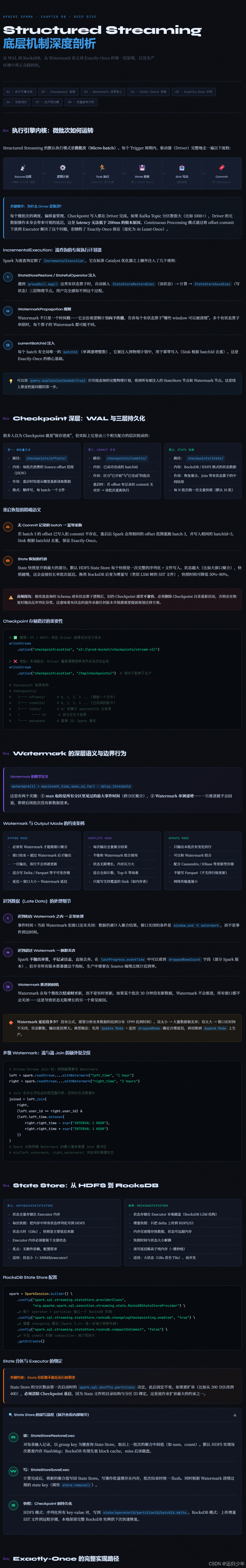

01 · 执行引擎内核

Structured Streaming 的默认执行模式是微批次（Micro-batch）。每个 Trigger 周期内，驱动器（Driver）完整地走一遍以下流程：
Source 拉取
逻辑计划优化
Task 执行
State 更新
Sink 写出
Commit

关键细节：为什么 Driver 是瓶颈？

每个微批次的调度、偏移量管理、Checkpoint 写入都在 Driver 完成。如果 Kafka Topic 分区数很大（比如 1000+），Driver 的元数据操作本身会带来可观的延迟，这是 latency 无法低于 200ms 的根本原因。Continuous Processing 模式通过将 offset commit 下放到 Executor 解决了这个问题，但牺牲了 Exactly-Once 保证（退化为 At-Least-Once）。

IncrementalExecution：流查询的专属执行计划器

Spark 为流查询定制了 IncrementalExecution，它在标准 Catalyst 优化器之上额外注入了几个规则：

1. StateStoreRestore / StatefulOperator 注入

   遇到 groupBy().agg() 这类有状态算子时，自动插入 StateStoreRestoreExec（读状态）→ 计算 → StateStoreSaveExec（写状态）三层物理节点。用户完全感知不到这个过程。

2. WatermarkPropagation 规则

   Watermark 不只是一个时间戳------它会沿着逻辑计划向下传播，告诉每个有状态算子"哪些 window 可以被清理"。多个有状态算子串联时，每个算子的 Watermark 都可能不同。

3. currentBatchId 注入

   每个 batch 有全局唯一的 batchId（单调递增整数），它被注入到物理计划中，用于幂等写入（Sink 根据 batchId 去重）。这是 Exactly-Once 的核心基础。

💡 提示

可以用 query.explain(extended=True) 打印流查询的完整物理计划，看到所有被注入的 StateStore 节点和 Watermark 节点。这是线上排查性能问题的第一步。

---

02 · Checkpoint 容错

很多人以为 Checkpoint 就是"保存进度"，但实际上它是由三个相互配合的层次组成的：

层一：偏移量日志	层二：Commit 日志	层三：State 快照
路径 ：checkpoints/offsets/	路径 ：checkpoints/commits/	路径 ：checkpoints/state/
内容：每批次消费的 Source offset 范围（JSON）	内容：已成功完成的 batchId	内容：RocksDB / HDFS 格式的状态数据
作用：重启时知道从哪里重新读取数据	作用：区分"已开始"与"已完成"的批次	作用：恢复聚合、Join 等有状态算子的中间结果
格式：顺序写，每 batch 一个文件	重启时：若 offset 有记录但 commit 无对应 → 该批次重新执行	频率：每 N 批次做一次全量快照（默认 10 批）

重启恢复的精确语义

1. 无 Commit 记录的 batch → 幂等重跑

   若 batch 3 的 offset 已写入但 commit 不存在，重启后 Spark 会用相同的 offset 范围重跑 batch 3，并写入相同的 batchId=3，Sink 根据 batchId 去重，保证 Exactly-Once。

2. State 恢复的代价

   State 快照是开销最大的部分。默认 HDFS State Store 每个快照是一次完整的序列化 + 文件写入。状态越大（比如大窗口聚合），快照越慢，这会直接拉长单批次延迟。换用 RocksDB 后变为增量写（类似 LSM 树的 SST 文件），快照时间可降低 50%~80%。

⚠️ 高频踩坑

修改流查询的 Schema 或有状态算子逻辑后，旧的 Checkpoint 通常不兼容。必须删除 Checkpoint 目录重新启动，否则会在恢复时抛出反序列化异常。这意味着有状态的流作业做任何版本升级都需要提前规划迁移方案。

Checkpoint 存储路径的重要性

# ✅ 推荐：S3 / HDFS，保证 Driver 故障后状态不丢失
writeStream.option("checkpointLocation", "s3://prod-bucket/checkpoints/stream-v2/")

# ❌ 危险：本地路径，Driver 重新调度到其他节点后状态全丢
writeStream.option("checkpointLocation", "/tmp/checkpoints/")  # 绝对不能用于生产

checkpoints/
├── offsets/      # 0, 1, 2, 3 ... (每批一个文件)
├── commits/      # 0, 1, 2, 3 ... (已完成的批次)
├── state/        # 0/ 按算子 operatorId 分目录
│     └── 0/      # 按分区分子目录
└── metadata      # 查询 ID、Spark 版本

---

03 · Watermark 深层语义

Watermark 的数学定义

watermark(t) = max(event_time_seen_so_far) - delay_threshold

这里有两个关键：

• max 取的是所有分区里见过的最大事件时间（跨分区聚合）
• Watermark 单调递增------一旦推进就不会回退，即使后续批次没有新数据进来。

Watermark 与 Output Mode 的约束矩阵

Append Mode	Complete Mode	Update Mode
必须有 Watermark 才能做窗口聚合	每次输出全量聚合结果	只输出本批次有变化的行
窗口结束 + 超过 Watermark 后才输出	不能和 Watermark 组合使用	可以和 Watermark 组合
一旦输出，该行不会再被更新	状态无限增长，内存压力大	配合 Cassandra / HBase 等更新型存储
适合写 Delta / Parquet 等不可变存储	适合全局计数、Top-N 等场景	网络传输量最小
延迟 = 窗口大小 + Watermark 延迟	只能写支持覆盖的 Sink（如内存表）	不能写 Parquet（不支持行级更新）

迟到数据（Late Data）的处理细节

1. 迟到但在 Watermark 之内 → 正常处理

   事件时间 < 当前 Watermark 但窗口还未关闭：数据仍被计入聚合结果。窗口关闭的条件是 window_end ≤ watermark，而不是事件到达时间。

2. 迟到超过 Watermark → 静默丢弃

   Spark 不抛出异常，不记录日志 ，直接丢弃。在 lastProgress.eventTime 中可以看到 droppedRowsCount 字段（部分 Spark 版本），但并非所有版本都暴露这个指标，生产中需要在 Source 端埋点统计迟到率。

3. Watermark 推进的时机

   Watermark 在每个微批次结束时更新，而不是实时更新。如果某个批次 30 分钟没有新数据，Watermark 不会推进，所有窗口都不会关闭------这是导致状态无限增长的另一个常见原因。

🔶 Watermark 延迟设多少？

没有公式，需要分析业务数据的迟到分布（P99 迟到时间）。设太小 → 大量数据被丢弃；设太大 → 窗口长时间不关闭，状态膨胀，输出延迟增大。典型做法：先用 Update Mode + 监控 droppedRows 确定合理延迟，再切换到 Append Mode 上生产。

多级 Watermark：流与流 Join 的额外复杂度

# Stream-Stream Join 时，两侧都需要设 Watermark
left = spark.readStream....withWatermark("left_time", "1 hour")
right = spark.readStream....withWatermark("right_time", "2 hours")

# Join 条件必须包含时间范围约束，否则状态无限增长
joined = left.join(
    right,
    (left.user_id == right.user_id) &
    (left.left_time.between(
        right.right_time - expr("INTERVAL 1 HOUR"),
        right.right_time + expr("INTERVAL 1 HOUR")
    ))
)
# Spark 会取两者 Watermark 的最小值来清理 Join 缓冲区
# min(left_watermark, right_watermark) 决定何时清理状态

---

04 · State Store 原理

默认：HDFSBackedStateStore	推荐：RocksDBStateStore
状态全量存储在 Executor 内存	状态存储在 Executor 本地磁盘（RocksDB LSM 结构）
每次快照：把内存中所有状态序列化写到 HDFS	增量快照：只把 delta 上传到 HDFS/S3
状态大时（GBs），快照是主要延迟来源	内存仅需缓存热数据，状态可远超内存
Executor 内存必须能装下全部状态	快照时间与状态大小解耦
优点：无额外依赖，配置简单	读写延迟略高于纯内存（~微秒级）
适用：状态小（< 100MB/executor）	适用：大状态（GBs 甚至 TBs）、高并发

RocksDB State Store 配置

spark = SparkSession.builder() \
    .config("spark.sql.streaming.stateStore.providerClass",
            "org.apache.spark.sql.execution.streaming.state.RocksDBStateStoreProvider") \
    # 每个 operator + partition 独立一个 RocksDB 实例
    .config("spark.sql.streaming.stateStore.rocksdb.changelogCheckpointing.enabled", "true") \
    # 增量 changelog 模式（Spark 3.4+，进一步减少快照开销）
    .config("spark.sql.streaming.stateStore.rocksdb.compactOnCommit", "false") \
    # 不在 commit 时做 compaction，减少写放大
    .getOrCreate()

State 分区与 Executor 的绑定

关键约束：State 分区数不能在运行时更改

State Store 的分区数由第一次启动时的 spark.sql.shuffle.partitions 决定，此后固定不变。如果要扩容（比如从 200 分区改到 400），必须清除 Checkpoint 重启，因为 State 文件的目录结构与分区 ID 绑定。这是流作业扩容最大的约束之一。
🔍 State Store 的读写流程（展开查看内部细节）

• 读：StateStoreRestoreExec

  对每条输入记录，以 group key 为键查询 State Store，取出上一批次的聚合中间值（如 sum、count）。默认 HDFS 实现每次都查内存 HashMap；RocksDB 实现先查 block cache，miss 后读磁盘。

• 写：StateStoreSaveExec

  计算完成后，将新的聚合值写回 State Store。写操作批量缓存在内存，批次结束时统一 flush。同时根据 Watermark 清理过期的 state key（调用 store.remove()）。

• 快照：Checkpoint 时持久化

  HDFS 模式：序列化所有 key-value 对，写到 state/operatorId/partitionId/batchId.delta。RocksDB 模式：上传增量 SST 文件到远程存储，本地保留完整 RocksDB 实例供下次快速恢复。

---

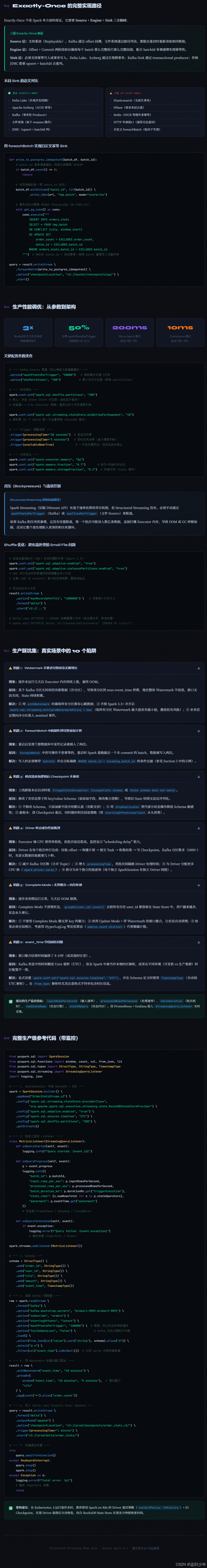

05 · Exactly-Once 机制

Exactly-Once 不是 Spark 单方面的保证，它需要 Source + Engine + Sink 三方协同：

• Source 层：支持重放（Replayable）。Kafka 通过 offset 回溯，文件系统通过路径列表，都能在重试时重新读取相同数据。
• Engine 层：Offset + Commit 两阶段协议确保每个 batch 要么完整执行要么完整回滚，配合 batchId 单调递增实现幂等性。
• Sink 层：必须支持幂等写入或事务写入。Delta Lake、Iceberg 通过乐观锁事务；Kafka Sink 通过 transactional producer；传统 JDBC 需要 upsert + batchId 去重列。

不同 Sink 的语义对比

✅ 原生 Exactly-Once	⚠️ 只能 At-Least-Once
Delta Lake（乐观并发控制）	Elasticsearch（无原生事务）
Apache Iceberg（ACID 事务）	HBase（需业务层去重）
Kafka（事务性 Producer）	Redis（INCR 等操作非幂等）
文件系统（原子 rename 操作）	HTTP 外部接口（通常无法重试）
JDBC（upsert + batchId 列）	自定义 foreachBatch（取决于实现）

用 foreachBatch 实现自定义幂等 Sink

def write_to_postgres_idempotent(batch_df, batch_id):
    # batch_id 是单调递增的，利用它做幂等 UPSERT
    if batch_df.count() == 0:
        return

    # 先写到临时表（带 batch_id 标记）
    batch_df.withColumn("batch_id", lit(batch_id)) \
            .write.jdbc(url, "tmp_batch", mode="overwrite")

    # 事务内执行幂等 MERGE（PostgreSQL ON CONFLICT）
    with get_pg_conn() as conn:
        conn.execute("""
            INSERT INTO orders_stats
            SELECT * FROM tmp_batch
            ON CONFLICT (city, window_start)
            DO UPDATE SET
                order_count = EXCLUDED.order_count,
                batch_id = EXCLUDED.batch_id
            WHERE orders_stats.batch_id < EXCLUDED.batch_id
        """)  # WHERE batch_id < 保证幂等：相同 batch 重复写入无副作用

query = result.writeStream \
    .foreachBatch(write_to_postgres_idempotent) \
    .option("checkpointLocation", "s3://bucket/checkpoints/pg/") \
    .start()

---

06 · 性能调优

3×	50%	200ms	10ms
RocksDB 在大状态场景快照速度提升	合理 maxOffsetsPerTrigger 可降低的 GC 压力	Micro-batch 模式延迟下限（约）	Continuous 模式延迟下限（约）

关键配置参数速查

# ── Kafka Source 限速（防止单批次数据量爆炸）──
.option("maxOffsetsPerTrigger", "50000")   # 每批最多处理 5万条
.option("minPartitions", "100")           # 最少并行分区数（影响 parallelism）

# ── 状态相关 ──
spark.conf.set("spark.sql.shuffle.partitions", "200")
# 核心：决定 State Store 分区数，启动后不能改！
# 经验值：= 2~4x Executor 核数，避免过多小任务调度开销

spark.conf.set("spark.sql.streaming.stateStore.minDeltasForSnapshot", "10")
# 每积累 10 个 delta 做一次全量快照（RocksDB 模式）

# ── Trigger 间隔选择 ──
.trigger(processingTime="30 seconds")  # 低延迟场景
.trigger(processingTime="5 minutes")   # 吞吐优先场景（减少调度开销）
.trigger(availableNow=True)             # 一次性处理积压，完成后自动停止

# ── 内存优化 ──
spark.conf.set("spark.executor.memory", "8g")
spark.conf.set("spark.memory.fraction", "0.7")       # 执行+存储内存占比
spark.conf.set("spark.memory.storageFraction", "0.3")  # 存储内存（State 缓存）

背压（Backpressure）与流量控制

Structured Streaming 没有自动背压！

Spark Streaming（旧版 DStream API）有基于速率估算的背压机制，但 Structured Streaming 没有。必须手动通过 maxOffsetsPerTrigger（Kafka）或 maxFilesPerTrigger（文件 Source）来限速。

如果 Kafka 积压突然暴增，且没有设置限速，第一个批次可能读入数亿条数据，直接打爆 Executor 内存，导致 OOM 或 GC 停顿加剧，反而让整个流处理陷入更深的积压死循环。

Shuffle 优化：避免流处理的 Small File 问题

# 自适应查询执行（AQE）对流处理的支持（Spark 3.3+）
spark.conf.set("spark.sql.adaptive.enabled", "true")
spark.conf.set("spark.sql.adaptive.coalescePartitions.enabled", "true")
# AQE 可以在运行时根据实际数据量合并小分区
# 注意：AQE 对 stateful 算子的支持有限，需测试验证

# 写出时合并小文件
result.writeStream \
    .option("maxRecordsPerFile", "1000000") \   # 控制每个文件大小
    .format("delta") \
    .start("s3://...")

# Delta Lake OPTIMIZE + ZORDER 定期整理小文件（批处理任务，非流处理）
# spark.sql("OPTIMIZE delta.`s3://bucket/delta/orders/` ZORDER BY (city)")

---

07 · 生产踩坑集

⚠️ 陷阱 1：Watermark 不推进导致状态无限增长

现象 ：流作业运行几天后 Executor 内存持续上涨，最终 OOM。
原因 ：某个 Kafka 分区长时间没有新数据（冷分区），导致该分区的 max event_time 停滞，拖住整体 Watermark 不前进，窗口无法关闭，State 持续积累。
解决：

• 用 withWatermark 时确保所有分区都有心跳数据；
• 升级 Spark 3.3+ 并开启 spark.sql.streaming.multipleWatermarkPolicy = max（取所有分区 Watermark 最大值而非最小值，激进但有风险）；
• 业务层定期向冷分区推入 sentinel 事件。

⚠️ 陷阱 2：foreachBatch 中的副作用导致重复计算

现象 ：重启后发现下游数据库中某些记录被插入了两次。
原因 ：foreachBatch 中的写操作不是幂等的，重启时 Spark 重跑最后一个未 commit 的 batch，数据被写入两次。
解决 ：写入时必须携带 batchId 并在目标端做 WHERE batch_id < incoming_batch_id 的条件过滤。
⚠️ 陷阱 3：修改流查询逻辑后 Checkpoint 不兼容

现象 ：上线新版本后启动时报 IllegalStateException: Incompatible schema 或 State schema does not match。
原因 ：修改了有状态算子的 key/value Schema（如添加字段、修改聚合逻辑），导致旧 State 快照无法反序列化。
解决：

• 不修改 Schema，只添加新字段并给默认值（有限支持）；
• 用 dropDuplicates 替代部分状态操作降低 Schema 敏感性；
• 最根本：清 Checkpoint 重启，同时做好积压回追策略（用 startingOffsets=earliest 从头消费）。

⚠️ 陷阱 4：Driver 单点成为性能瓶颈

现象 ：Executor 端 CPU 使用率很低，但批次延迟很高，监控显示 "scheduling delay" 很大。
原因 ：Driver 在每个批次串行完成：拉取 offset → 构建计划 → 提交 Task → 收集结果 → 写 Checkpoint。Kafka 分区数多（1000+）时，光是元数据拉取就要几十秒。
解决：

• 减少 Kafka 分区数（合并 Topic）；
• 增大 processingTime，用批次间隔换 Driver 处理时间；
• 为 Driver 分配更多 CPU 核（spark.driver.cores）；
• 拆分为多个独立的流查询（每个独立 SparkSession 有独立 Driver 线程）。

⚠️ 陷阱 5：Complete Mode + 无界聚合 = 内存炸弹

现象 ：流作业初期运行正常，几天后 OOM 崩溃。
原因 ：Complete Mode 不清理状态，groupBy(user_id).count() 会把所有历史 user_id 都保留在 State Store 中，用户越来越多，状态永久增长。
解决：

• 不要用 Complete Mode 做无界 key 的聚合；
• 改用 Update Mode + 带 Watermark 的窗口聚合，让状态自动清理；
• 如果必须全局统计，考虑用 HyperLogLog 等近似算法（approx_count_distinct）代替精确计数。

⚠️ 陷阱 6：event_time 字段时区问题

现象 ：窗口聚合结果时间偏移了 8 小时（或其他时区差）。
原因 ：Kafka 消息中的时间戳是 Unix 毫秒（UTC），但在 Spark 中被当作本地时区解析，或者在不同环境（开发机 vs 生产集群）时区配置不一致。
解决 ：显式设置 spark.conf.set("spark.sql.session.timeZone", "UTC")，并在 Schema 定义时使用 TimestampType（自动按 UTC 解析）。在 from_json 解析时尤其注意格式字符串包含时区信息。

✅ 建议的生产监控指标
inputRowsPerSecond（输入速率）、processedRowsPerSecond（处理速率）、batchDuration（批次耗时）、numStateRows（状态行数）、stateMemory（状态内存）。用 Prometheus + Grafana 接入 StreamingQueryListener 实时采集。

---

08 · 完整参考代码

from pyspark.sql import SparkSession
from pyspark.sql.functions import window, count, col, from_json, lit
from pyspark.sql.types import StructType, StringType, TimestampType
from pyspark.sql.streaming import StreamingQueryListener
import logging, json

# ── 1. SparkSession：开启 RocksDB + AQE ──
spark = SparkSession.builder() \
    .appName("OrderStatsStream_v3") \
    .config("spark.sql.streaming.stateStore.providerClass",
            "org.apache.spark.sql.execution.streaming.state.RocksDBStateStoreProvider") \
    .config("spark.sql.adaptive.enabled", "true") \
    .config("spark.sql.session.timeZone", "UTC") \
    .config("spark.sql.shuffle.partitions", "200") \
    .getOrCreate()

# ── 2. 自定义监控 Listener ──
class MetricsListener(StreamingQueryListener):
    def onQueryStarted(self, event):
        logging.info(f"Query started: {event.id}")

    def onQueryProgress(self, event):
        p = event.progress
        logging.info({
            "batch_id": p.batchId,
            "input_rows_per_sec": p.inputRowsPerSecond,
            "processed_rows_per_sec": p.processedRowsPerSecond,
            "batch_duration_ms": p.durationMs.get("triggerExecution"),
            "state_rows": [s.numRowsTotal for s in p.stateOperators],
            "watermark": p.eventTime.get("watermark")
        })
        # 发送到 Prometheus / Datadog / CloudWatch

    def onQueryTerminated(self, event):
        if event.exception:
            logging.error(f"Query failed: {event.exception}")
            # 触发告警（PagerDuty / Slack）

spark.streams.addListener(MetricsListener())

# ── 3. Schema ──
schema = StructType() \
    .add("order_id", StringType()) \
    .add("user_id", StringType()) \
    .add("city", StringType()) \
    .add("amount", StringType()) \
    .add("event_time", TimestampType())

# ── 4. 读取 Kafka（带限速）──
raw = spark.readStream \
    .format("kafka") \
    .option("kafka.bootstrap.servers", "broker1:9092,broker2:9092") \
    .option("subscribe", "orders") \
    .option("startingOffsets", "latest") \
    .option("maxOffsetsPerTrigger", "100000") \  # 限速，防止积压时单批爆炸
    .option("failOnDataLoss", "false") \           # Kafka 日志过期时不中断
    .load() \
    .select(from_json(col("value").cast("string"), schema).alias("d")) \
    .select("d.*") \
    .filter(col("event_time").isNotNull())  # 过滤 parse 失败的脏数据

# ── 5. 带 Watermark 的滑动窗口聚合 ──
result = raw \
    .withWatermark("event_time", "10 minutes") \
    .groupBy(
        window("event_time", "10 minutes", "5 minutes"),  # 滑动窗口
        "city"
    ) \
    .agg(count("*").alias("order_count"))

# ── 6. 写入 Delta Lake（Exactly-Once，Append）──
query = result.writeStream \
    .format("delta") \
    .outputMode("append") \
    .option("checkpointLocation", "s3://prod/checkpoints/order_stats_v3/") \
    .trigger(processingTime="1 minute") \
    .start("s3://prod/delta/order_stats/")

# ── 7. 优雅退出处理 ──
try:
    query.awaitTermination()
except KeyboardInterrupt:
    query.stop()
    spark.stop()
except Exception as e:
    logging.error(f"Fatal error: {e}")
    # 触发 PagerDuty 告警
    raise

✅ 架构建议

在 Kubernetes 上运行流作业时，推荐使用 Spark on K8s 的 Driver 重启策略（restartPolicy: OnFailure）+ S3 Checkpoint，实现 Driver 崩溃后自动恢复，结合 RocksDB State Store 实现亚分钟级恢复时间。

---
