1.vlan ---- 虚拟局域网

作用：将规模较大的广播域在逻辑上划分成若干个不同的、规模小的广播域。

特点：同一VLAN内的主机可以通信，不同VLAN内的主机不能通过二层交换机通信，只能借助三层设备通信

bash 复制代码

dispiay vlan ---查看vlan信息

2.创建vlan

bash 复制代码

vlan 1 创建vlan1
vlan batch 1 to 10  创建1到10
共有 1--4094可用

删除 undo vlan barch 1 to 10

3.划分vlan

（1）基于接口划分：

VLAN的范围：0-4095，其中0和4095为系统保留，1-4094用户可用

PVID：缺省VLAN，默认VLAN 1

优点：划分方式简单，容易实现

缺点：主机移动，需要重新配置VLAN

（2）基于IP地址划分：

建立IP地址与VLANID的映射关系

优点：易于主机移动

（3）基于MAC地址划分：

建立MAC地址与VLANID的映射关系

缺点：配置易出错，主机不易移动

（4）基于协议划分：

建立协议簇类型和VLAN id的映射关系

（5）基于策略的划分：

多种方式的组合，需要管理员预先设置策略

注意：VLAN划分方式排序优先级：MAC>IP>协议>端口

802.1Q帧-tagged帧---在原先的以太网I型帧源MAC和类型字段之间添加了4个字节的tag(里面包含12位的VID)

我们将交换机和电脑之间的链路称为Access链路，交换机侧的接口我们称为Access接口。Access链路只能通过untagged帧，并且，这些数据帧都来自于某一个VLAN。交换机和交换机之间链路，我们称为trunk链路(trunk干道)，交换机侧接口为trunk接口，trunk链路中可以通过tagged帧，并且，这些帧可以属于多个不同的vlan

交换机接口类型

1、access：

（1）定义：一般连接PC、服务器等终端设备，一个接口只能加入一个VLAN。

（2）特点：

接收帧：

收到untagged的数据帧，打上该接口PVID的标签，并接收；

收到tagged数据帧，与该接口PVID比较，相同则接受，不同则丢弃；

发送帧：

剥离标签发送

2、trunk：

（1）定义：一般用于交换机间互连、路由器、防火墙等设备的子接口；

可以允许多个VLAN的数据帧通过；

（2）特点：

接收帧

untagged数据帧，打上该接口的PVID的标签，同时看下该接口的PVID是否在接口允许列表中，如果在就并接收，否则丢弃；

tagged数据帧，查看VID是否在该接口允许列表中，如果在则接收，反之则丢弃；

发送帧

VID在允许列表中，且VID与PVID一致，则剥离标签发送；

VID在允许列表中，但VID与PVID不一致，则直接带标签发送；

不在允许列表中，则直接丢弃；

3、hybird：

（1）定义：既可连接pc或者路由器，能来连接交换机，可以允许多个VLAN的数据通过；

可以手动配置hybrid端口发出的数据帧，哪个VLAN保留标签，哪个VLAN撕掉标签；（必须定义，否则数据没法传输）

（2）特点：

接收帧

untagged数据帧：接口会为数据帧打上PVID作为标签，然后检查该VLAN是否在接口允许通过的VLAN列表中如果在则接收，否则丢弃

tagged数据帧：直接检查数据帧中的VLAN ID是否在接口允许通过的VLAN列表中，如果在则接收，否则丢弃

发送帧

Tag中的VLAN ID与pvid一致，则剥离tag并发送；

Tag中的VLAN ID与pvid不一致：

Tag中的VLAN ID出现在tagged表中，则保留tag发送；

Tag中的VLAN ID出现在untagged表中，则剥离tag发送；

如果VLAN ID既不在untagged也不在tagged列表中,数据帧将被丢弃

（3）hybird应用（每个PC都能和服务器通信，但PC之间不互通）

实现vlan重复使用，节约vlan数量

bash 复制代码

接口划入access

[D5]int g 0/0/1
[D5-GigabitEthernet0/0/1]port link-type access
[D5-GigabitEthernet0/0/1]port default vlan 1

 批量进入端口配置
[D5]port-group group-member GigabitEthernet 0/0/1 GigabitEthernet 0/0/2 GigabitE
thernet 0/0/3  创建接口组

方法1：[SW2]int range g0/0/1 to g0/0/4

方法2：[SW2]port-group group-member GigabitEthernet 0/0/2 to GigabitEthernet 0/0/4

bash 复制代码

接口划入trunk

[D5]int g 0/0/1
[D5-GigabitEthernet0/0/1]port link-type trunk
[D5-GigabitEthernet0/0/1]port trunk allow-pass vlan 1 2

VLAN间通信背景

同一VLAN内通信，可以通过二层交换机实现；

VLAN间的通信，只能依靠三层设备（路由器、三层交换机）

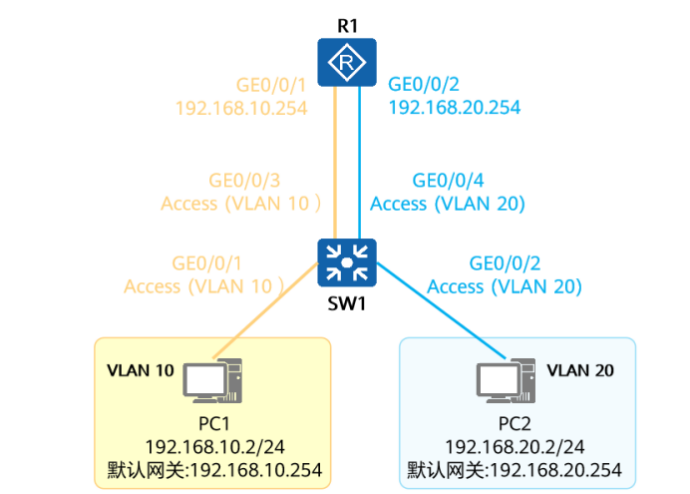

（1）使用路由器物理接口

特点：在路由器上配接口IP，作为主机网关。但这需要路由器与每个VLAN建立一条物理连接，路由器接口很少，浪费路由器接口。

发送端：

目的IP：20.2 源IP：10.2 目的MAC：B 源MAC：A+VLAN 10 +数据

接收端：

目的IP：20.2 源IP：10.2 目的MAC：D 源MAC：C +VLAN 20+数据

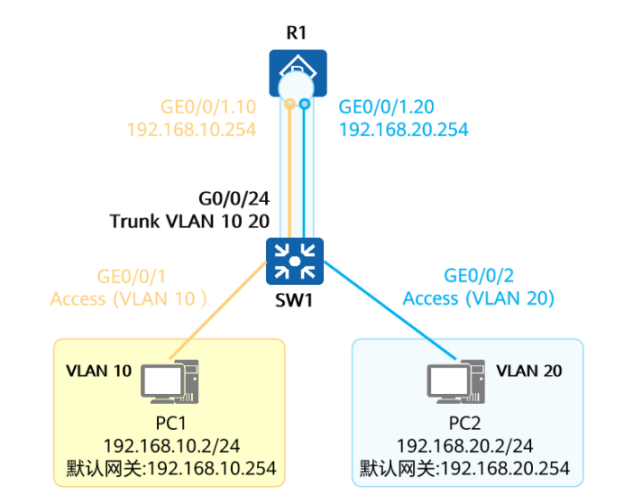

（2）使用路由器子接口（单臂路由）

特点：一旦出故障，网络就瘫痪了。

发送端：

目的IP：20.2 源IP：10.2 目的MAC：B 源MAC：A +VLAN 10+数据

接收端：

目的IP：20.2 源IP：10.2 目的MAC：D 源MAC：C +VLAN 20+数据

bash 复制代码

配置命令

[r1]int g0/0/0.1  创建子接口

[r1-GigabitEthernet0/0/0.1]dot1q termination vid 2  封装802.1q格式

[r1-GigabitEthernet0/0/0.1]arp broadcast enable 开启arp广播

（3）使用三层交换机的VLANIF接口

目标MAC：MAC2：源MAC：MAC1+vlan 10+ 目标IP：192.168.20.2 源IP：192.168.10.2/24+传输层+应用层+数据

目标MAC：MAC3：源MAC：MAC2+vlan 20 +目标IP：192.168.20.2 源IP：192.168.10.2/24+传输层+应用层+数据

bash 复制代码

路由模块：
[sw1]int vlanif 2   进入VLAN 2的VLANif接口
[sw1-Vlanif2]ip add 192.168.1.254 24
