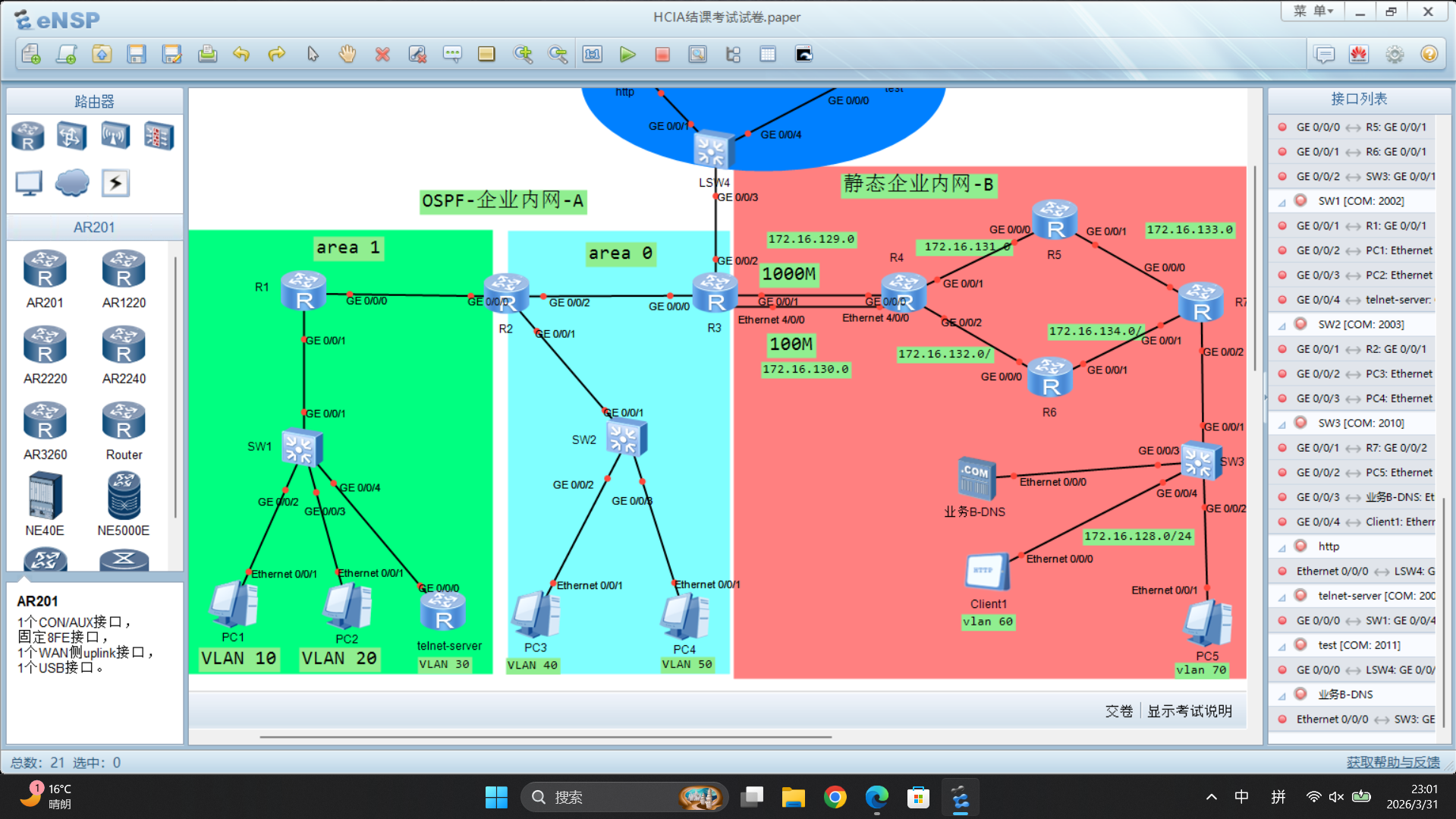

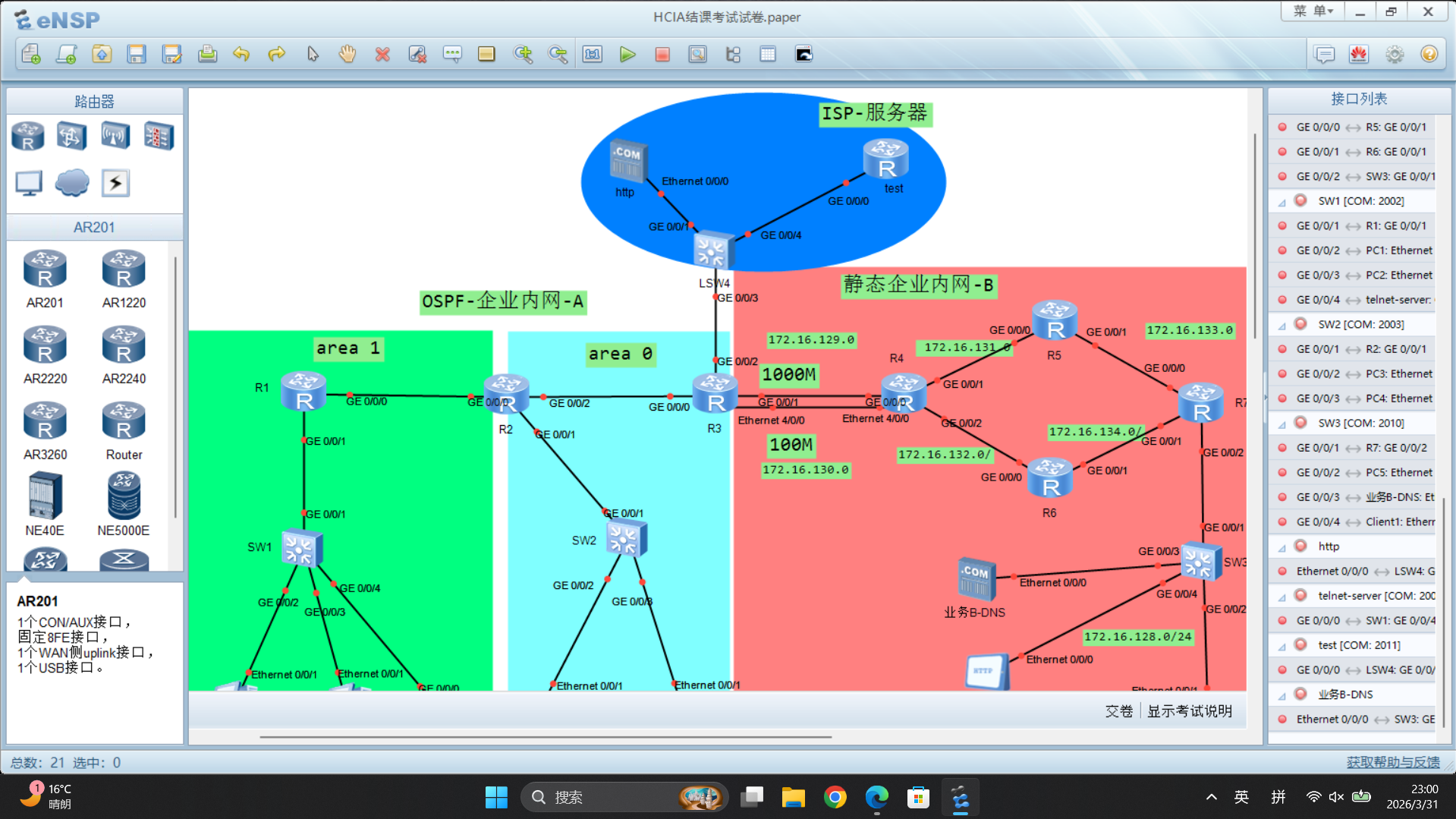

一.拓扑图如下：
二.配置要求：
1.所有PC均需要通过DHCP获取IP地址-地址池名称和设备VLAN一致，例如PC1-ip pool vlan10,其中只有业务B网络用户需要访问互联网web服务-需要DNS信息。
2.交换机配置VLAN需要遵循最小VLAN透传原则
3.利用OSPF协议使内外用户互相访问-全网可达（设备Router-ID需要手工配置，和设备编号一致，例如R1-RID：1.1.1.1），并采用精准宣告的方式进行宣告（例如：172.16.64.1/24接口，宣告：172.16.64.1 0.0.0.0）
4.内网全网可达，并且需要尽可能减小路由表条目数量（汇总采用精确汇总方式），能够利用缺省省去的配置可省略，防止环路，并且保障安全（在OSPF区域0需要配置认证-采用MD5认证，密码为123456）
5.内网所有用户均可访问互联网（边界路由器配置NAT），ACL采用基础ACL，编号为2000，R3-0/0/2接口不允许宣告在内网中（包含静态）。
6.test设备需要远程登陆到内网telnet-server设备,登录账号为 huawei 密码 123456，登录权限为最高。
7.不允许VLAN 40和VLAN 50 用户访问内网B业务，acl编号为2001，不允许PC1访问PC5，ACL编号为3000。
8.R3-R4中间百兆链路作为备份链路，不允许正常情况下数据通过，需要降低优先级数值配置为100。
9.所有设备严格按照拓扑图标识进行配置，注意大小写。
10.图示中所有服务器和client设备均为体现需求，地址固定，不做更改，在配置时需求注意。clinet1用来模拟内网用户访问互联网（ISP-服务器），test设备用来测试互联网用户远程登陆内网telent-server主机。

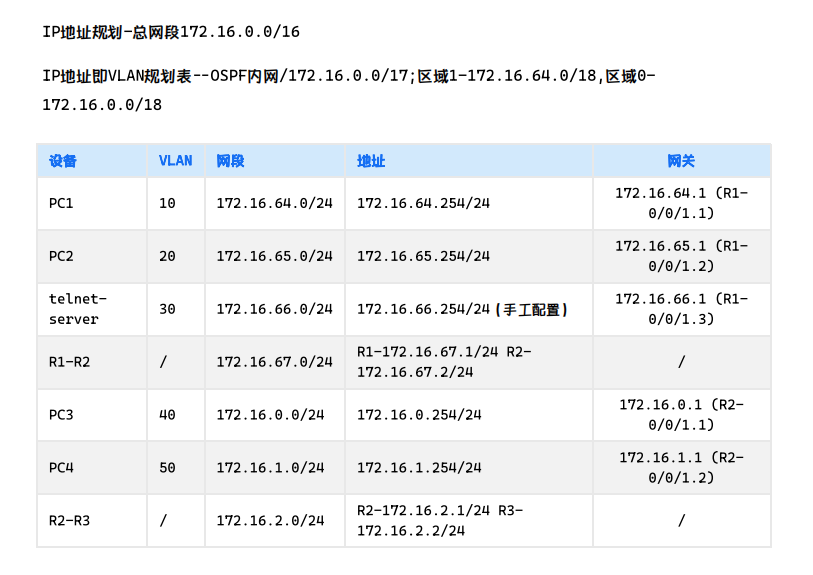

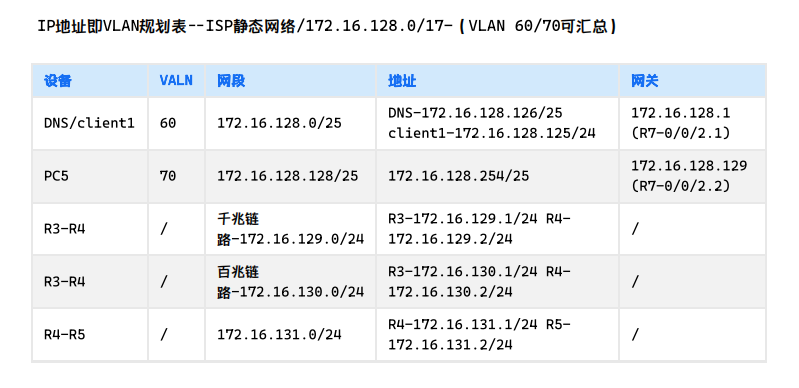

三.各设备IP地址如下：
四.解题思路：
1.交换机SW1/SW2/SW3：创建VLAN，交换机与终端PC之间的链路配置成Access链路，划分出该链路的VID；交换机与路由器之间的链路配置成Trunk链路，通行本广播域内的VLAN。
2.路由器R1/R2/R7：配置子接口的IP地址，划分到相应的VLAN中，开启DHCP服务，并在各子接口中创建以接口VLAN命名的地址池（如：地址池为VLAN10），在各子接口上应用DHCP服务向VLAN中的PC发放地址。
3.路由器R1/R2/R3：创建OSPF进程1，手工配置设备Router-ID，和设备编号一致，例如R1-RID：1.1.1.1，R2-RID：2.2.2.2， 并采用精准宣告的方式进行宣告，例如：172.16.64.1/24接口，宣告： 172.16.64.1 0.0.0.0，在R3上下发缺省路由指向边界路由器R3。
4.路由器R3/R4/R5/R6/R7：配置静态路由，并做路由汇总，防止路由环路和路由黑洞
5.路由器R3：创建ACL2000，在R3的公网出接口上配置ACL2000抓取内网感兴趣流，并使用NAT技术将内网地址转换为公网地址再发出；让内网用户访问公网；创建ACL2001，在R3的业务B网络出口上配置ACL2001，拒绝VLAN40和VLAN50用户访问业务B；创建ACL3000，在PC1的网关进口上配置ACL3000，拒绝PC1访问PC5。
6.路由器 telnet- server：开启Telnet服务，配置账户密码，配置一条静态缺省路由指向R1。
7.全网络验证：连通性+策略生效。
五.各设备配置内容：
**1.sysname SW1
创建所需VLAN
vlan batch 10 20 30
接入口配置：连接PC1/PC2/telnet-server，Access模式
interface GigabitEthernet 0/0/2
port link-type access
port default vlan 10
interface GigabitEthernet 0/0/3
port link-type access
port access vlan 20
interface GigabitEthernet 0/0/4
port link-type access
port access vlan 30
Trunk口配置：连接R1的G0/0/1，仅透传VLAN10/20/30，禁止VLAN1透传
interface GigabitEthernet 0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20 30
undo port trunk allow-pass vlan 1
保存配置
save**
**2.sysname SW2
vlan batch 40 50
接入口
interface GigabitEthernet 0/0/2
port link-type access
port default vlan 40
interface GigabitEthernet 0/0/3
port link-type access
port access vlan 50
Trunk口连R2
interface GigabitEthernet 0/0/1
port link-type trunk
port trunk allow-pass vlan 40 50
undo port trunk allow-pass vlan 1
保存配置
save**
**3.sysname SW3
vlan batch 60 70
接入口
interface GigabitEthernet 0/0/2
port link-type access
port default vlan 70
interface GigabitEthernet 0/0/3
port link-type access
port access vlan 60
interface GigabitEthernet 0/0/4
port link-type access
port access vlan 60
Trunk口连R7
interface GigabitEthernet 0/0/1
port link-type trunk
port trunk allow-pass vlan 60 70
undo port trunk allow-pass vlan 1
保存配置
save**
4. **sysname SW4
所有接口为普通接入口，无需配置VLAN
保存配置
save**
**5.sysname R1
1. 配置Router-ID（按要求，R1=1.1.1.1）
ospf 1 router-id 1.1.1.1
2. 启用DHCP（所有PC自动获取，地址池名与VLAN一致）
dhcp enable
地址池vlan10：匹配PC1，网关172.16.64.1，网段172.16.64.0/24
ip pool vlan10
network 172.16.64.0 mask 255.255.255.0
gateway-list 172.16.64.1
地址池vlan20：匹配PC2，网关172.16.65.1
ip pool vlan20
network 172.16.65.0 mask 255.255.255.0
gateway-list 172.16.65.1
3. 配置子接口（连接SW1，802.1Q封装，DHCP全局选择）
interface GigabitEthernet 0/0/1.1
dot1q termination vid 10
ip address 172.16.64.1 255.255.255.0
dhcp select global
arp broadcast enable # 子接口必须开启ARP广播
interface GigabitEthernet 0/0/1.2
dot1q termination vid 20
ip address 172.16.65.1 255.255.255.0
dhcp select global
arp broadcast enable
interface GigabitEthernet 0/0/1.3
dot1q termination vid 30
ip address 172.16.66.1 255.255.255.0
dhcp select global
arp broadcast enable
4. 配置R1-R2互联接口（172.16.67.0/24）
interface GigabitEthernet 0/0/0
ip address 172.16.67.1 255.255.255.0
5. OSPF精准宣告（按要求，宣告具体接口IP，0.0.0.0为主机位）
ospf 1
area 1
network 172.16.64.1 0.0.0.0
network 172.16.65.1 0.0.0.0
network 172.16.66.1 0.0.0.0
network 172.16.67.1 0.0.0.0
6.ACL3000：高级ACL，禁止PC1（172.16.64.254）访问PC5（172.16.128.254）
acl number 3000
rule deny ip source 172.16.64.254 0.0.0.0 destination 172.16.128.254 0.0.0.0
rule permit ip source any destination any
interface GigabitEthernet 0/0/0
traffic-filter outbound acl 3000
7.保存配置
save**
**6.sysname R2
1. OSPF Router-ID（2.2.2.2）
ospf 1 router-id 2.2.2.2
2. DHCP启用+地址池（vlan40/vlan50，名与VLAN一致）
dhcp enable
ip pool vlan40
network 172.16.0.0 mask 255.255.255.0
gateway-list 172.16.0.1
ip pool vlan50
network 172.16.1.0 mask 255.255.255.0
gateway-list 172.16.1.1
3. 子接口（连接SW2，VLAN40/50）
interface GigabitEthernet 0/0/1.1
dot1q termination vid 40
ip address 172.16.0.1 255.255.255.0
dhcp select global
arp broadcast enable
interface GigabitEthernet 0/0/1.2
dot1q termination vid 50
ip address 172.16.1.1 255.255.255.0
dhcp select global
arp broadcast enable
4. 互联接口：R1-R2（G0/0/0）、R2-R3（G0/0/2）
interface GigabitEthernet 0/0/0
ip address 172.16.67.2 255.255.255.0
interface GigabitEthernet 0/0/2
ip address 172.16.2.1 255.255.255.0
5. OSPF配置：Area1（连R1）、Area0（连R3，MD5认证）+ 精准宣告
ospf 1
area 1
network 172.16.67.2 0.0.0.0
area 0
authentication-mode md5 1 plain 123456 # Area0 MD5认证，密码123456
network 172.16.0.1 0.0.0.0
network 172.16.1.1 0.0.0.0
network 172.16.2.1 0.0.0.0
6. 保存配置
save**
**7.sysname R3
undo info-center enable
1. OSPF Router-ID（3.3.3.3）
ospf 1 router-id 3.3.3.3
2. 启用DHCP（无直连PC，仅做中继，可省略，此处保留一致性）
dhcp enable
3. 配置互联接口：R2-R3、R3-R4千兆/百兆、外网出口
R2-R3（172.16.2.0/24）
interface GigabitEthernet 0/0/0
ip address 172.16.2.2 255.255.255.0
R3-R4千兆链路（172.16.129.0/24，主链路，默认优先级）
interface GigabitEthernet 0/0/1
ip address 172.16.129.1 255.255.255.0
R3-R4百兆备份链路（172.16.130.0/24，优先级100，实验要求）
interface GigabitEthernet 0/0/3
ip address 172.16.130.1 255.255.255.0
ospf cost 100 # 降低优先级，数值越大优先级越低，作为备份
外网出口（100.0.0.0/24，禁止宣告到内网，实验要求）
interface GigabitEthernet 0/0/2
ip address 100.0.0.1 255.255.255.0
4. OSPF配置：Area0 MD5认证+精准宣告，禁止宣告外网口
ospf 1
default-route-advertise always # 下发缺省路由指向R3
area 0
authentication-mode md5 1 plain 123456
network 172.16.2.2 0.0.0.0
network 172.16.129.1 0.0.0.0
network 172.16.130.1 0.0.0.0
5. ACL配置（实验要求的3个ACL）
ACL2000：基础ACL，放行业务B网段访问外网（NAT用）
acl number 2000
rule permit source 172.16.0.0 0.0.255.255
ACL2001：基础ACL，禁止VLAN40/50（172.16.0.0/24、172.16.1.0/24）访问业务B
acl number 2001
rule deny source 172.16.0.0 0.0.0.255
rule deny source 172.16.1.0 0.0.0.255
rule permit source any
应用ACL：在出接口G0/0/1应用ACL2001和3000
interface GigabitEthernet 0/0/1
traffic-filter outbound acl 2001
interface Ethernet 4/0/0
traffic-filter outbound acl 2001
6. NAT配置：源NAT，仅放行ACL2000，外网口G0/0/2做出口
nat address-group 1 100.0.0.11 100.0.0.20 # 地址池（外网网段）
interface GigabitEthernet 0/0/2
nat outbound 2000 address-group 1 no-pat
7. 静态路由配置：指向业务B网段（172.16.128.0/17），重分发到OSPF
ip route-static 172.16.128.0 255.255.128.0 172.16.129.2
ip route-static 172.16.128.0 255.255.128.0 172.16.130.2 # 备份链路静态路由
9. 保存配置
save**
**8.sysname R4
互联接口配置
interface GigabitEthernet 0/0/0 # R3-R4千兆
ip address 172.16.129.2 255.255.255.0
interface GigabitEthernet 0/0/1 # R3-R4百兆
ip address 172.16.130.2 255.255.255.0
ospf cost 100
interface GigabitEthernet 0/0/2 # R4-R5
ip address 172.16.131.1 255.255.255.0
interface GigabitEthernet 0/0/3 # R4-R6
ip address 172.16.132.1 255.255.255.0
静态路由：全网可达+汇总，指向OSPF和业务B网段
ip route-static 172.16.0.0 255.255.128.0 172.16.129.1 # 汇总OSPF网段
ip route-static 172.16.0.0 255.255.128.0 172.16.130.1 # 汇总OSPF网段（备份链路）
ip route-static 172.16.133.0 255.255.255.0 172.16.131.2
ip route-static 172.16.134.0 255.255.255.0 172.16.132.2
ip route-static 172.16.128.0 255.255.255.0 172.16.131.2
保存配置
save**
**9.sysname R5
互联接口
interface GigabitEthernet 0/0/0 # R4-R5
ip address 172.16.131.2 255.255.255.0
interface GigabitEthernet 0/0/1 # R5-R7
ip address 172.16.133.1 255.255.255.0
静态路由
ip route-static 172.16.0.0 255.255.128.0 172.16.131.1
ip route-static 172.16.128.0 255.255.255.0 172.16.133.2
ip route-static 172.16.134.0 255.255.255.0 172.16.133.2
保存配置
save**
**10.sysname R6
互联接口
interface GigabitEthernet 0/0/0 # R4-R6
ip address 172.16.132.2 255.255.255.0
interface GigabitEthernet 0/0/1 # R6-R7
ip address 172.16.134.1 255.255.255.0
静态路由
ip route-static 172.16.0.0 255.255.128.0 172.16.132.1
ip route-static 172.16.128.0 255.255.255.0 172.16.134.2
ip route-static 172.16.133.0 255.255.255.0 172.16.134.2
保存配置
save**
**11.sysname R7
dhcp enable
地址池vlan60/vlan70（名与VLAN一致，业务B核心网关）
ip pool vlan70
network 172.16.128.128 mask 255.255.255.128
gateway-list 172.16.128.129
dns-list 172.16.128.126（本地DNS）
子接口（连接SW3，VLAN60/70）
interface GigabitEthernet 0/0/2.1
dot1q termination vid 60
ip address 172.16.128.1 255.255.255.128
dhcp select global
arp broadcast enable
interface GigabitEthernet 0/0/2.2
dot1q termination vid 70
ip address 172.16.128.129 255.255.255.128
dhcp select global
arp broadcast enable
互联接口
interface GigabitEthernet 0/0/0 # R5-R7
ip address 172.16.133.2 255.255.255.0
interface GigabitEthernet 0/0/1 # R6-R7
ip address 172.16.134.2 255.255.255.0
静态路由：汇总指向OSPF网段，全网可达
ip route-static 172.16.0.0 255.255.128.0 172.16.133.1
ip route-static 0.0.0.0 0.0.0.0 172.16.134.1
保存配置
save**
**12.sysname ISP
互联接口：连接LSW4（100.0.0.254）
interface GigabitEthernet 0/0/0
ip address 100.0.0.2 255.255.255.0
缺省路由：指向内网，实现外网访问内网
ip route-static 0.0.0.0 0.0.0.0 100.0.0.1
保存配置
save**
**13.sysname Telnet-Server
互联接口：连接R1的0.3子接口（172.16.66.1）
interface GigabitEthernet 0/0/0
ip address 172.16.66.254 255.255.255.0
缺省路由：指向R1
ip route-static 0.0.0.0 0.0.0.0 172.16.66.1
配置Telnet服务：
aaa #进入aaa服务
local-user huawei privilege level 15 password cipher 123456 #创建账号huawei 权限为15 该账号密码为123456
local-user huawei service-type telnet #定义huawei这个账号类型为telnet
user-interface vty 0 4 #开创5个虚拟通道
authentication-mode aaa #该虚拟通道认证模式为aaa
保存配置
save**
六.自行按照要求进行验证即可
实验到此结束！
