SOME/IP初试

SOME/IP介绍

SOME/IP 全称是 Scalable service-Oriented MiddlewarE over IP，是车载以太网里常见的一种服务通信协议。它的核心思想是：把车内 ECU 提供的能力抽象成"服务"，其他 ECU 或进程通过服务 ID、实例 ID、方法 ID 去调用这些能力。

它不像传统 CAN 信号那样主要按固定报文广播，而是更接近"服务调用模型"。

典型通信对象可以理解为：

Application
  -> Service
      -> Instance
          -> Method / Event / Field

对应到 hello_world 示例：

hello_world_service application: 0x4444
hello_world_client application: 0x5555

service id:  0x1111
instance id: 0x2222
method id:   0x3333

也就是客户端调用服务端的：

Service 0x1111
Instance 0x2222
Method 0x3333

发送 "World"，服务端返回 "Hello World"。

SOME/IP 提供什么

SOME/IP 主要支持几类交互模式：

1. Request / Response
   客户端调用服务端方法，服务端返回结果。

hello_world 就是这个模式：

client -> service: request("World")
service -> client: response("Hello World")

2. Fire and Forget
   客户端发送请求，但不要求服务端返回 response。
3. Event / Notification
   服务端周期性或按条件发布事件，客户端订阅后接收通知。

比如车速、温度、传感器状态变化。

4. Field
   类似一个带 getter、setter、notification 的属性。

get currentSpeed
set targetTemperature
notify currentSpeedChanged

SOME/IP Service Discovery

SOME/IP 通常还会配合 SOME/IP-SD，也就是 Service Discovery。

它解决的问题是：

1. 某个服务现在在哪台 ECU 上？
2. 它是否在线？
3. IP/端口是多少？
4. 客户端什么时候可以调用？

常见 SD 消息包括：

• OfferService：服务端声明"我提供这个服务"。
• FindService：客户端查询"谁提供这个服务"。
• SubscribeEventgroup：客户端订阅事件组。
• StopOfferService：服务端停止提供服务。

vSomeIP 和 SOME/IP 的关系

SOME/IP 是协议规范，vSomeIP 是一个 C++ 实现库。

vSomeIP 帮你处理：

• application 注册
• routing manager
• service offer / request
• message 编解码
• payload 传输
• service availability 回调
• method/event handler 分发
• 本地 UDS 或网络 UDP/TCP 传输
• SOME/IP-SD 支持
  应用开发者主要写：

app_->offer_service(service_id, instance_id);
app_->request_service(service_id, instance_id);
app_->register_message_handler(...);
app_->send(message);

SOME/IP 报文里有什么

一个 SOME/IP 消息大体包含：

字段	作用
Service ID	标识服务
Method ID / Event ID	标识方法或事件
Length	后续数据长度
Client ID	客户端应用 ID
Session ID	会话 ID，用于匹配 request/response
Protocol Version	SOME/IP 协议版本
Interface Version	服务接口版本
Message Type	request、response、notification 等
Return Code	调用结果
Payload	业务数据

在 hello_world 中，payload 很简单，就是字符串：

request payload:  World
response payload: Hello World

实际车载项目里，payload 通常是按 AUTOSAR、ARXML、IDL 或项目约定序列化后的结构体数据。

SOME/IP 的几个关键概念

• Service ID

  标识一个服务类型，例如"车身控制服务""诊断服务""空调服务"。

• Instance ID

  标识服务实例。一个 service 可以有多个 instance，比如左门控制器和右门控制器可能是同一种 service 的不同 instance。

• Method ID

  标识服务里的某个 RPC 方法。

• Event ID

  标识服务发布的某个事件。

• Eventgroup

  事件组。客户端通常订阅 eventgroup，而不是单个 event。

• Client ID

  标识调用方 application。

• Session ID

  用于区分不同请求，帮助把 response 对回 request。

HelloWorld解析

演示的是 vSomeIP 的最小 request/response 通信流程：服务端 hello_world_service 提供 0x1111.0x2222 服务，客户端 hello_world_client 等待服务可用后调用 method 0x3333，发送 payload World，服务端回复 Hello World。它覆盖了 runtime/application 初始化、handler 注册、offer service、request service、服务可用通知、SOME/IP message/payload 构造、本地 routing manager 通信和优雅停止流程。

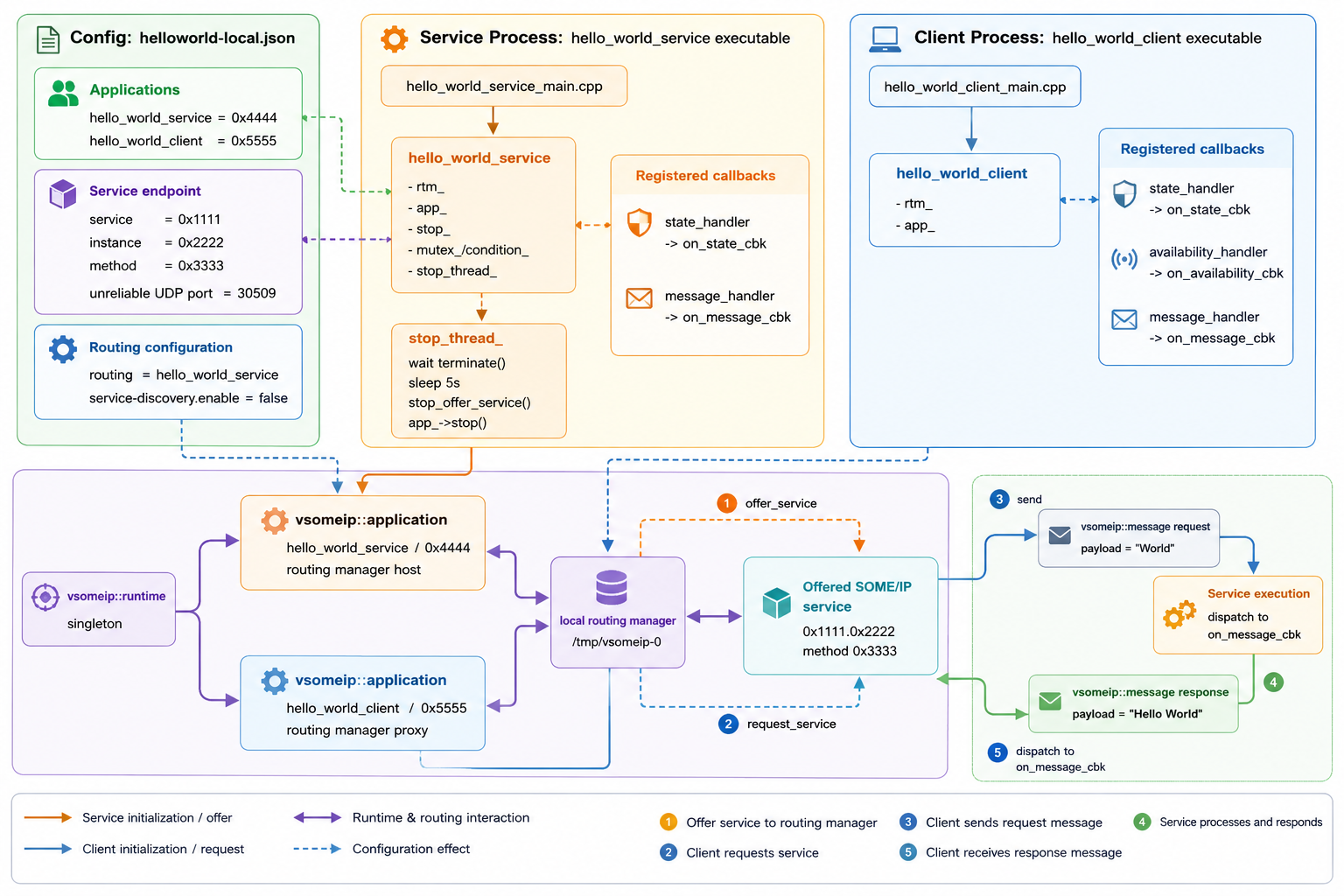

对象关系图

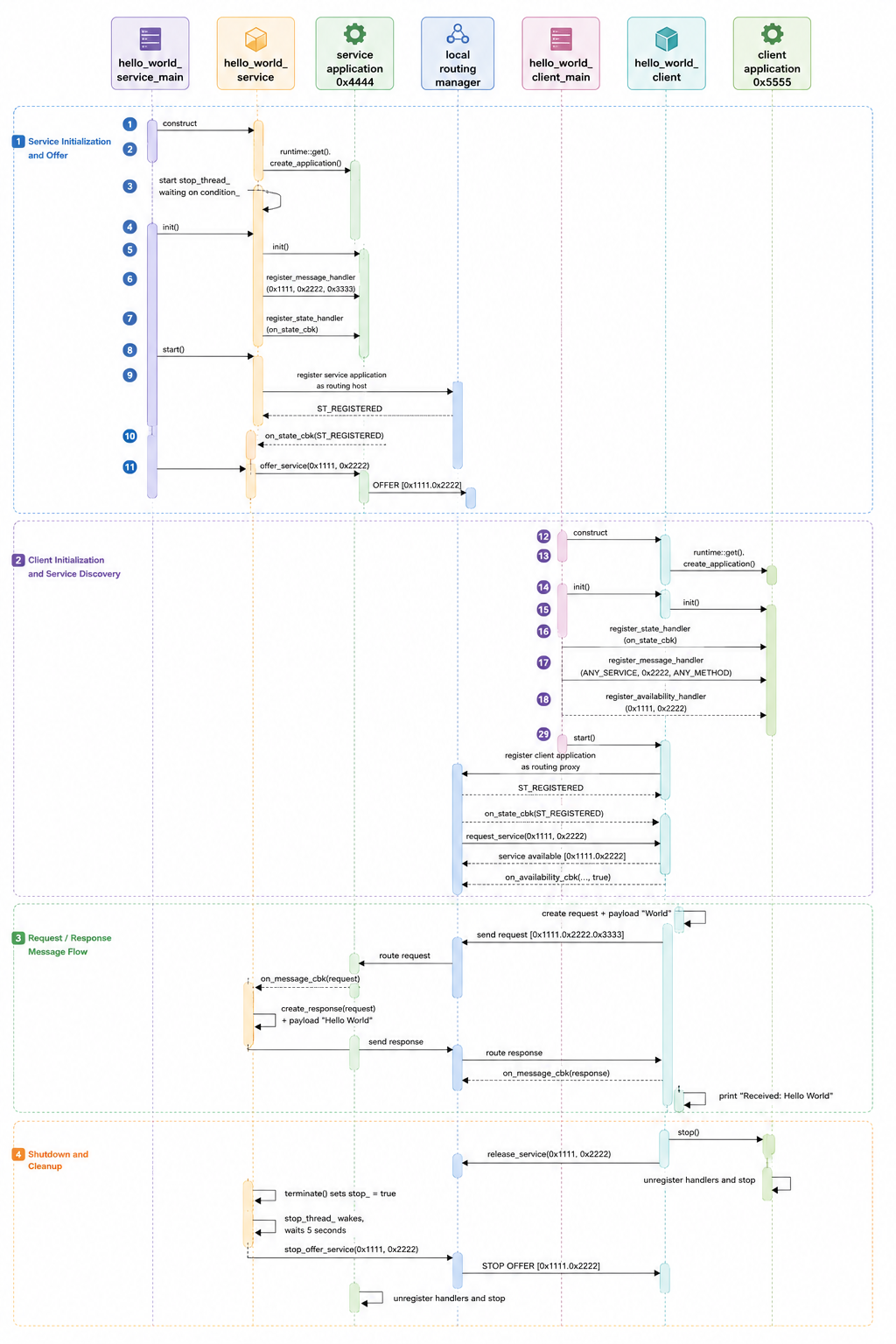

## 时序图

SOME/IP vs Fast-DDS

SOME/IP 更像"车载服务调用协议"，核心是 service / instance / method / event；

Fast-DDS 更像"分布式数据总线"，核心是 topic / publisher / subscriber / data type / QoS。

在车载里可以粗略理解为：

SOME/IP: 谁提供某个服务？我调用它的方法，或订阅它的事件。
Fast-DDS: 谁在发布某类数据？我订阅这个 Topic，持续接收数据流。

核心模型对比

维度	SOME/IP	Fast-DDS
标准/协议	AUTOSAR 常用服务通信协议	DDS 标准的一种实现，底层常用 RTPS
通信模型	面向服务 Service-Oriented	面向数据 Data-Centric Publish/Subscribe
基本对象	Service、Instance、Method、Event、Field	Domain、Topic、DataWriter、DataReader、Participant
常见交互	Request/Response、Event Notification、Fire-and-Forget	Publish/Subscribe，也支持 Request/Reply 模式但不是主模型
接口标识	数字 ID：Service ID、Instance ID、Method ID	Topic 名称 + 数据类型
数据契约	通常来自 AUTOSAR ARXML、接口文档、手写协议	通常来自 IDL，生成强类型代码
发现机制	SOME/IP-SD：OfferService、FindService、SubscribeEventgroup	DDS Discovery：Participant、Endpoint、Topic 自动发现
QoS 能力	相对有限，更多依赖应用和配置	很强：可靠性、持久性、历史深度、deadline、liveliness 等
序列化	SOME/IP payload 本身偏字节载荷，业务自定义	DDS/CDR 序列化，强类型数据
典型场景	AUTOSAR Adaptive、车载服务调用、ECU 间 RPC	ROS 2、机器人、中间件数据总线、复杂分布式系统

实时性

如果只谈"能不能做实时通信"，SOME/IP 和 Fast-DDS 都可以用于实时或准实时系统；但它们的实时性侧重点不同：

SOME/IP: 更偏确定的服务调用路径，适合车载控制服务、状态服务、RPC/事件通知。
Fast-DDS: 更偏高频数据分发，适合多订阅者、大量数据流、复杂 QoS 控制。

更直白一点：

低频/中频服务调用、车载 ECU 服务接口 -> SOME/IP 更自然
高频数据流、多消费者、QoS 细粒度控制 -> Fast-DDS 更强

延迟对比

维度	SOME/IP	Fast-DDS
通信模型	服务调用、事件通知	Topic 发布订阅
典型延迟	低，但依赖 routing、传输、序列化和服务发现配置	低，RTPS/DDS 实现可针对低延迟优化
本地进程间通信	vSomeIP 可走 Unix Domain Socket，本机很快	Fast-DDS 可用共享内存传输，进程间大数据优势明显
网络通信	UDP/TCP	UDP/RTPS，部分实现支持 TCP/共享内存
大数据传输	不是强项，payload 自己管理	更强，尤其配合共享内存和零拷贝能力
小 RPC 调用	很适合	可以做，但不是最原生模型
高频流式数据	可以用 event，但 QoS 和数据总线能力较弱	适合，高频发布订阅是强项

抖动对比

实时系统不只看平均延迟，还要看抖动，也就是每次通信耗时是否稳定。

维度	SOME/IP	Fast-DDS
抖动来源	routing manager、线程调度、TCP/UDP、服务端处理时间	discovery、QoS、可靠传输重发、队列深度、线程调度
可控性	配置相对简单，路径清晰	QoS 很强，但配置不当会引入额外抖动
可靠模式影响	TCP 或应用层处理可能增加等待	Reliable QoS、History、Durability 可能增加延迟和抖动
Best effort 模式	UDP event 可较轻	BestEffort + KeepLast 可做到很低延迟

Fast-DDS 的 QoS 是双刃剑：

配置得好，可以更贴近实时需求；配置得重，比如可靠传输、历史缓存、持久化、较大队列，会让延迟和抖动上升。

编译vsomeip

boost 1.75.0

$ ./bootstrap.sh
$ ./b2
$ sudo ./b2 install

编译vsome/ip

$ git clone https://github.com/COVESA/vsomeip.git
$ git checkout -b 3.6.4 3.6.4
$ mkdir build && cd build
$ cmake ..
$ make -j4

中间会有编译错误， 注释掉-Werror和-Wno-inconsistent-missing-override

为什么选择3.6.4版本

系统使用Ubuntu 20.04， gcc版本是9.4.0, 支持的C++标准是C++17, 而master最新依赖C++20.
