Android Compose 渲染 UI 帧的三个阶段：组合、布局、绘制

文章目录

UI帧的3个阶段
状态读取
- 状态读取的两种访问方式
- 优化状态读取
- [重组循环问题](#重组循环问题)

UI帧的3个阶段

组合（Composition）：决定显示什么（执行 @Composable 函数，构建 UI 树）。
布局（Layout）：决定放在哪里（包含测量-Measure和放置-Placement 两个子步骤）。
绘制（Drawing）：决定如何渲染绘制。

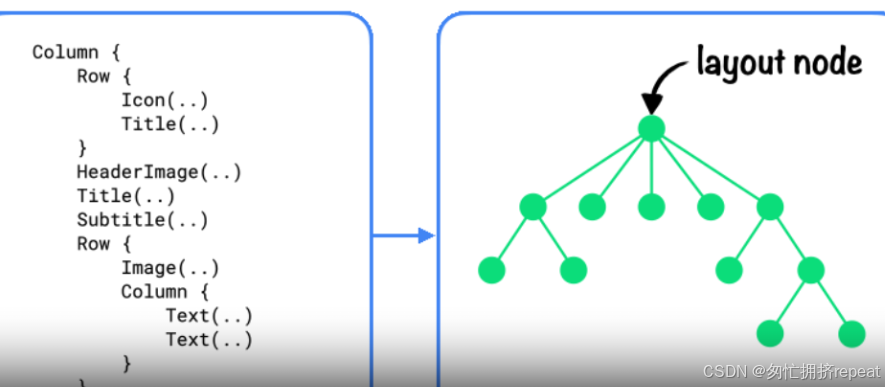

在组合阶段，Compose 运行时会执行可组合函数，并输出表示界面的树结构 。此界面树由包含后续阶段所需的所有信息的布局节点组成
在布局阶段，系统会使用以下三步算法遍历树：

测量子项：节点会测量其子项（如果有）。
确定自己的尺寸：节点根据这些测量结果确定自己的尺寸。
放置子节点：每个子节点都相对于节点自身的位置放置。
在此阶段结束时，每个布局节点都具有：
分配的宽度和高度；应绘制到的 x、y 坐标

绘制阶段，系统会再次从上到下遍历UI树，并且每个节点依次在屏幕上绘制自身

状态读取

在 Compose 中，状态（State）在哪里被读取，决定了当状态改变时，Compose 会从哪个阶段开始重新执行。

在组合阶段，读取到状态改变，即发生重组。完整重新执行三个阶段：组合、布局、绘制。

简单理解组合阶段的状态：在 composable中，定义的一些 remember 状态，它们一进入组合(或构建UI树时)就会执行，不在布局和绘制阶段才执行

在布局阶段，读取到状态改变，跳过组合，重新执行两个阶段：布局、绘制。

比如在 Modifier.offset {} 中读取了状态

在绘制阶段，读取到状态改变，跳过组合、布局，重新执行绘制阶段。

比如在 Canvas { drawRect(color = state.value) } 或者 Modifier.drawBehind { ... } 内部读取了颜色状态。

状态读取的两种访问方式

使用 = 进行状态赋值

kotlin 复制代码

val paddingState: MutableState<Dp> = remember { mutableStateOf(8.dp) }
Text(
    text = "Hello",
    modifier = Modifier.padding(paddingState.value)
)

= remember {}；这个状态的取值，必须使用 .value

使用 by 委托语法

kotlin 复制代码

var padding: Dp by remember { mutableStateOf(8.dp) }
Text(
    text = "Hello",
    modifier = Modifier.padding(padding)
)

 * AS 有时会报 Type 'MutableState<Int>' has no method 'setValue ...
 * 是因为 AS import 无法自动识别 by 关键字（属性委托）所需的扩展函数
 * 手动添加导入:
 *      import androidx.compose.runtime.getValue
 *      import androidx.compose.runtime.setValue

使用委托语法后，取值时直接使用状态变量即可

优化状态读取

看下面两段代码：

复制代码

Text(Modifier.offset(state))

Text(Modifier.offset {
    IntOffset(state)
})

Modifier.offset(state)，这种是直接赋值的形式，在组合阶段就完成了赋值的读取。所以 state的变化，会直接影响组合阶段。
Modifier.offset { } 这种是使用了 lambda 代码块的形式。offset的作用，是会影响放置的位置，也可能会影响自身组件的大小。所以offset 中的状态应该在布局阶段去读取。 compose 要求，使用 lambda {} 后，才会影响与推迟状态读取的阶段。

当然，通常情况下，我们是在组合阶段读取状态。但适当情形下，减少重组、重布局，会提升性能。

优化的方式：

在本意为布局或绘制阶段的方法中，采用 lambda {} ，来推迟状态读取的阶段
在某些场景中，使用 derivedStateOf 进行状态转换、过滤
自定义状态，封装一系列的子状态

分析如下代码，

kotlin 复制代码

@composable
fun ShowUI() {
	val state1 = remember {...}
	val state2 = remember {...}
	val state3 = remember {...}
	ShowOtherUI(state1, state2, state3)
	... // 比如在某些 UI点击回调中，修改了 state1/2/3 的值
}

@composable
fun ShowOtherUI(state1, state2, state3) {
	...
}

当state1/2/3 分别有变化时，分别都会触发一次关联的 ShowOtherUI？实际上在同一个事件回调里，同时修改了 state1/2/3，compose 会智能的只触发一次重组。

注意，这里状态的声明用的是 = remember，前面说过，这种形式，需要通过 state.value的形式才能读取值；而只有读取了state，才会触发重新执行某个阶段。上面向 ShowOtherUI 传递的是引用，而不是值，因为没有读取值也就不会触发 ShowUI 重组。

而如果声明形式是 by remember ，ShowOtherUI(state1, state2, state3)，就是值传递了。那后面 state1/2/3 的变化，也会使得 ShowUI 发生重组

若是还有 n个状态需要维护，并参与到后续UI逻辑中。那为了避免 composable的代码过于复杂，就可以自定义一个状态，它封装了这一系列的子状态。

自定义状态示例：

kotlin 复制代码

// 自定义状态
class MyCustomState {
    // 内部状态
    var state1 by mutableStateOf(false)
    		private set // 限制外部只能读，不能直接改
    var state2 by mutableStateOf(0)
    		private set // 限制外部只能读，不能直接改
    var state3 by mutableStateOf("")
    		private set // 限制外部只能读，不能直接改

	fun m1() { // state1 的修改 }
	fun m2() { // state2 的修改 }
	fun m3() { // state3 的修改 }
}

// 提供专门的 remember 方法
@Composable
fun rememberMyCustomState(): MyCustomState {
    return remember { MyCustomState() }
}

@composable
fun ShowUI() {
	val state = rememberMyCustomState()
	ShowOtherUI(state)
	... // 比如在某些 UI点击回调中，修改了 state内部多个子状态 的值
}

@composable
fun ShowOtherUI(state: MyCustomState) {
	...
}

重组循环问题

kotlin 复制代码

Box {
    var imageHeightPx by remember { mutableIntStateOf(0) }

    Image(
        painter = painterResource(R.drawable.rectangle),
        contentDescription = "I'm above the text",
        modifier = Modifier
            .fillMaxWidth()
            .onSizeChanged { size ->
                // Don't do this
                imageHeightPx = size.height
            }
    )

    Text(
        text = "I'm below the image",
        modifier = Modifier.padding(
            top = with(LocalDensity.current) { imageHeightPx.toDp() }
        )
    )
}

imageHeightPx 在组合阶段，被 Text中的 Modifier.padding 所使用。在布局阶段，Image的 Modifer.onSizeChanged {} 回调中，根据图片的 size 修改了 imageHeightPx 状态值。当前帧执行到这时，已经在布局阶段，无法回退成组合状态；需要再启一帧重新执行组合阶段。

以 imageHeightPx 值的变化说明：

初始时 imageHeightPx 值为0，

第一帧内：组合阶段，Text 中的padding top 先读取了状态值，此时还是 0；布局阶段，imageHeightPx 被赋值为图片实际高度。由于组合阶段有读取状态，导致重组。

第二帧内：组合阶段，Text 中的padding top 读到了图片的实际高度值；布局阶段，imageHeightPx 再次被赋值为图片实际高度，前后值无变化，不再触发重组

此示例的问题在于，代码没有在单个帧中达到"最终"布局。该代码依赖发生多个帧，它会执行不必要的工作，并导致界面在用户屏幕上跳动。

代码中 "用布局阶段的结果（尺寸），去驱动组合阶段的参数（修饰符）"，这必然导致一帧的延迟。

该示例的意图就是纵向布局 Image、Text；去除 imageHeightPx 的使用，简单使用 Column 就能达到该意图。

或使用自定义布局实现：

kotlin 复制代码

@Composable
fun CustomLayout() {
    // 不需要任何额外的 State

    Layout(
        content = {
            // 定义两个需要被测量和放置的组件
            Image(
                painter = painterResource(R.drawable.rectangle),
                contentDescription = "I'm above the text",
                modifier = Modifier.fillMaxWidth()
            )
            Text(
                text = "I'm below the image"
            )
        }
    ) { measurables, constraints ->
        // 这里的代码全部运行在"布局阶段 (Layout Phase)"

        // 1. 测量 Image (measurables[0])
        val imagePlaceable = measurables[0].measure(constraints)

        // 2. 测量 Text (measurables[1])
        val textPlaceable = measurables[1].measure(constraints)

        // 3. 计算父容器的总尺寸
        val layoutWidth = maxOf(imagePlaceable.width, textPlaceable.width)
        val layoutHeight = imagePlaceable.height + textPlaceable.height

        // 4. 放置子元素
        layout(width = layoutWidth, height = layoutHeight) {
            // 图片放在顶部 (0, 0)
            imagePlaceable.placeRelative(x = 0, y = 0)
            // 文本紧挨着图片下方放置，y 轴坐标就是图片的高度
            textPlaceable.placeRelative(x = 0, y = imagePlaceable.height)
        }
    }
}

遵循了单向数据流原则：在原错误代码中，数据的流动是布局阶段(获取尺寸) -> 更新State -> 触发新一轮组合阶段(读取State)。这逆转了 Compose 组合 -> 布局 -> 绘制的标准顺序。而在自定义 Layout 中，直接在布局阶段获取 imagePlaceable.height，并立即把它用作 textPlaceable 的 y 轴坐标。数据流动完全限制在"布局阶段"内部。
