WD5208S 非隔离降压功率开关:集成650V MOSFET,220V降12V,5V,700MA

离线式非隔离降压功率开关 ------WD5208S,集成650V高压MOS,外围器件超少,待机功耗低到惊人!

核心亮点

  • 集成 650V高压MOSFET + 高压启动电路

  • 多模式PWM控制(AM+FM),全负载无噪音

  • FB悬空默认12V输出,待机功耗 < 50mW

  • 输出能力:350mA ~ 700mA(依输出电压而定)

  • 开关频率:40kHz ~ 60kHz,自动调节

  • 保护齐全:过载、逐周期限流、输出过压、VDD欠压/过压、过热

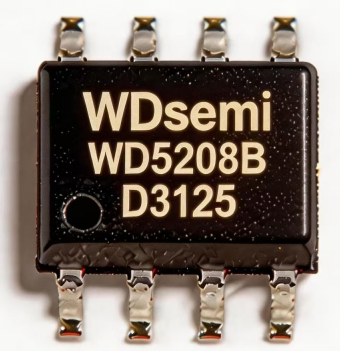

  • SOP-8封装,体积小,成本低

💡 典型应用

✅ 小家电电源(智能插座、风扇、控制板)

✅ 工业控制辅助电源

✅ 线性电源替代

✅ 非隔离降压/升降压拓扑

⚙️ Layout小贴士

  • 功率回路(输入电容→IC→电感→输出电容)尽量短

  • FB反馈网络远离功率电感,取样点在输出电容正端

  • 信号地与功率地单点连接,避免干扰

  • VIN端适当增加铜箔面积,帮助散热

✅ 小结:

WD5208S是一颗极简外围、高集成度的非隔离降压方案,特别适合对成本、待机功耗、体积有要求的小功率应用。如果你正在做非隔离AC-DC,这颗可以重点考虑!
