前言
本文基于发表于《Nature Communications》的研究论文，由韩国基础科学研究院（IBS）与高丽大学的团队共同完成(https://doi.org/10.1038/s41467-026-71053-3)。研究通过机器学习增强的分子动力学模拟，揭示了石墨烯与水的界面相互作用的微观机制，挑战了"润湿透明"假说，并首次系统性地解释了水分子嵌入对石墨烯表面润湿性的影响。
核心内容
1.石墨烯本质上是疏水的：研究通过高精度模拟发现，无论单层还是多层石墨烯，其表面都表现出明显的疏水特性，且随着层数增加，疏水性增强。
2.石墨烯不具备"润湿透明"特性：传统观点认为石墨烯可以"传递"下方亲水基底的润湿性，但本研究发现，这种表观亲水行为并非来自润湿透明，而是由于水分子嵌入石墨烯与基底之间，造成光谱信号抵消。
3.水分子嵌入的热力学驱动机制：水分子在单层石墨烯下方嵌入是热力学有利的，而在四层及以上石墨烯中则不利。这解释了实验中观察到的厚度依赖的润湿行为。
4.vSFG光谱的微观解释：研究模拟了振动和频光谱（vSFG），揭示了嵌入水与表面吸附水的信号叠加与抵消机制，解释了为何单层石墨烯在CaF₂基底上表现出"假性亲水"特征。
研究意义
这项研究的意义是多方面的：
第一，终结了一个长期争议。研究团队明确指出：本征石墨烯本质上是疏水的，无论是一层还是多层。此前观察到的"亲水"行为，都是插层水这个"干扰项"造成的假象。
第二，修正了"润湿透明"理论。该概念的适用范围需要重新界定------至少对于CaF₂这样的无缺陷亲水基底，石墨烯并不表现出润湿透明。真正的润湿透明可能只存在于特定条件（如有缺陷的基底、特定液体等）。
第三，为器件设计提供了指南。许多石墨烯基器件（海水淡化膜、纳米流体器件、燃料电池等）都涉及石墨烯与水的界面。本研究表明，在单层石墨烯器件中，需要特别注意无意中发生的插层水对界面性质的影响；而在多层石墨烯器件中，这一问题相对较小。
第四，展示了AI+模拟的强大威力。本研究开发的ACE势能模型达到了亚化学精度（能量误差<0.50meV/原子，力误差<40meV/Å），能够进行纳秒级别的大规模模拟，这为未来研究更多二维材料/水界面开辟了道路。

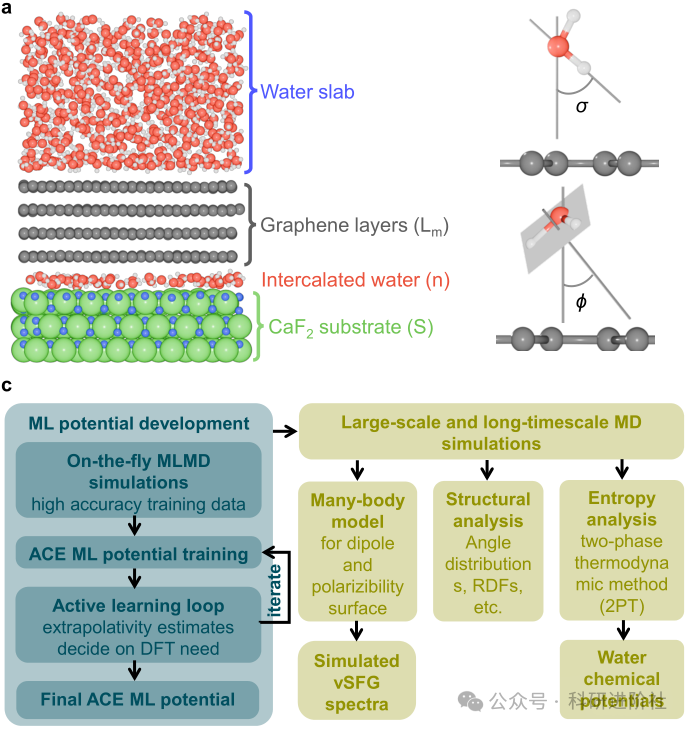

图1：原子模型、水分子取向定义及计算流程

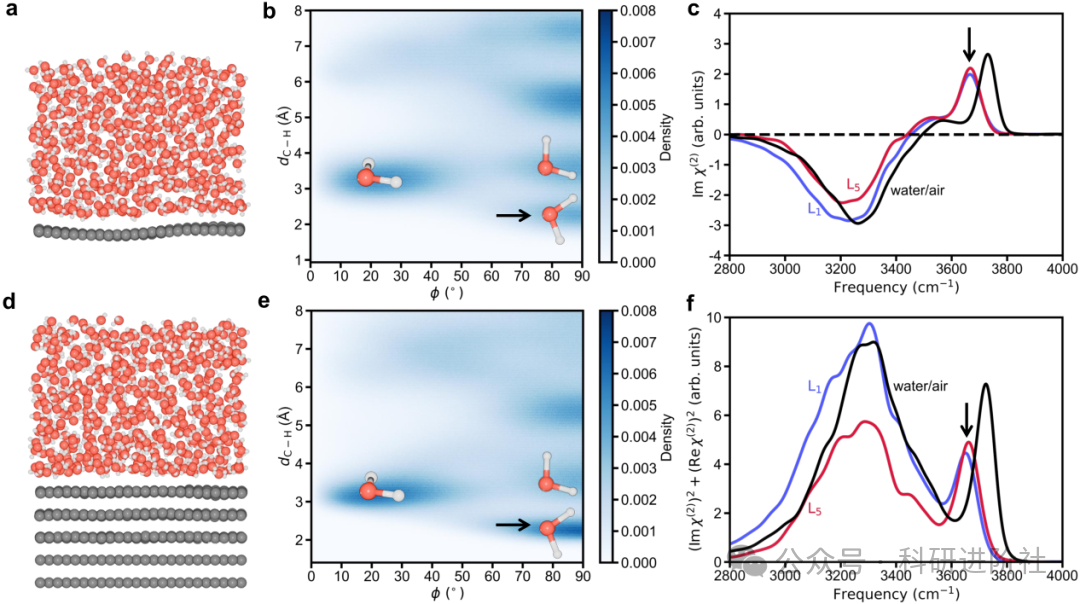

图2：石墨烯/水界面的结构、水分子取向及vSFG光谱

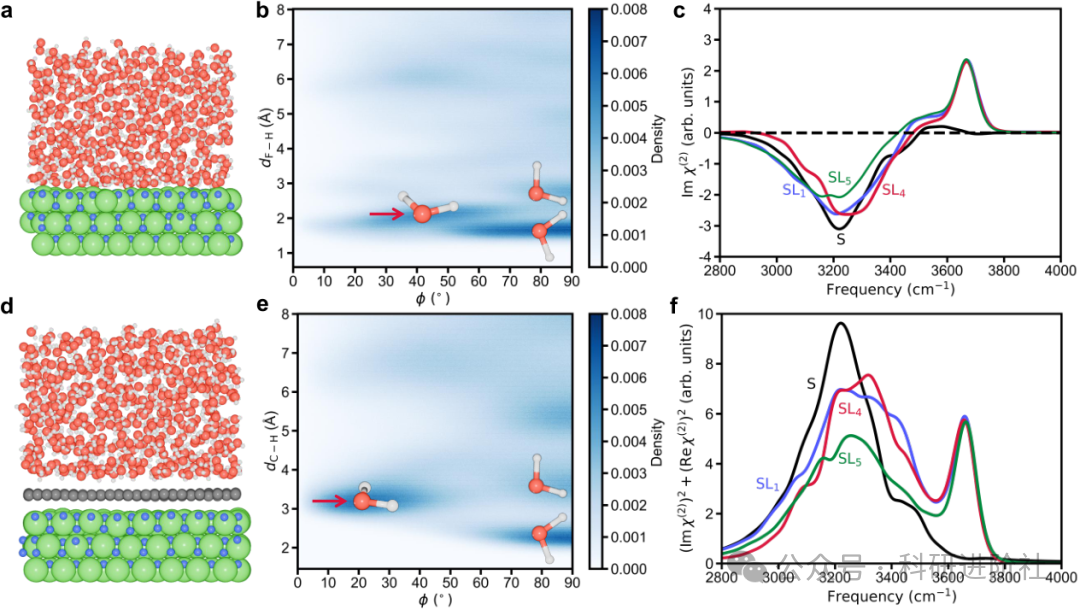

图3：基底效应及负载石墨烯的非润湿透明性

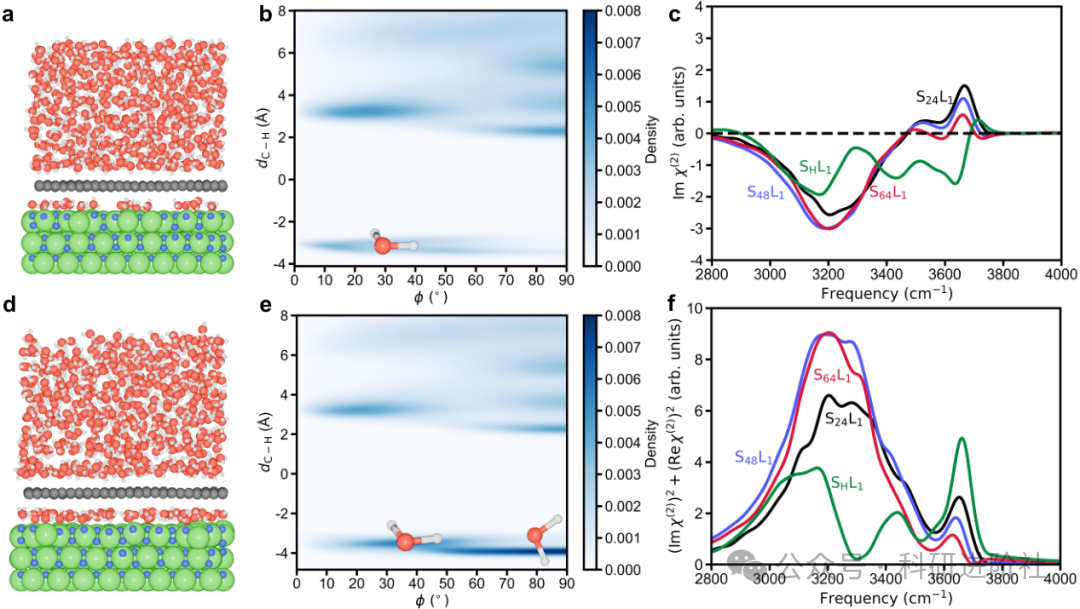

图4：插层水量对vSFG光谱的影响

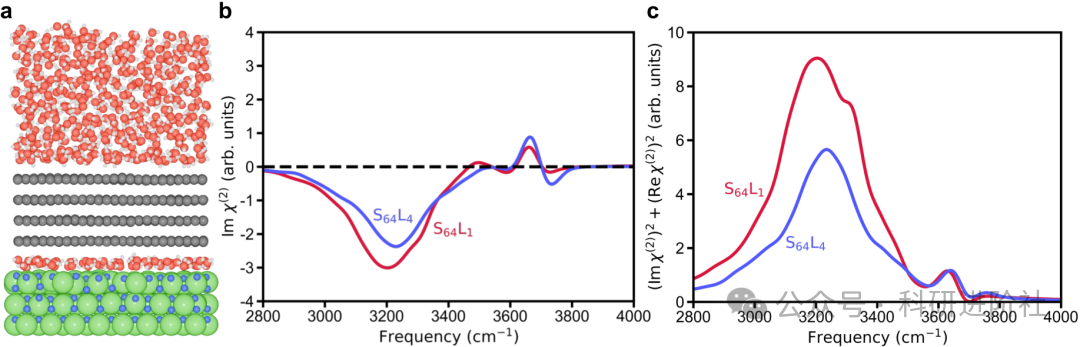

图5：插层单层与多层石墨烯的vSFG光谱比较

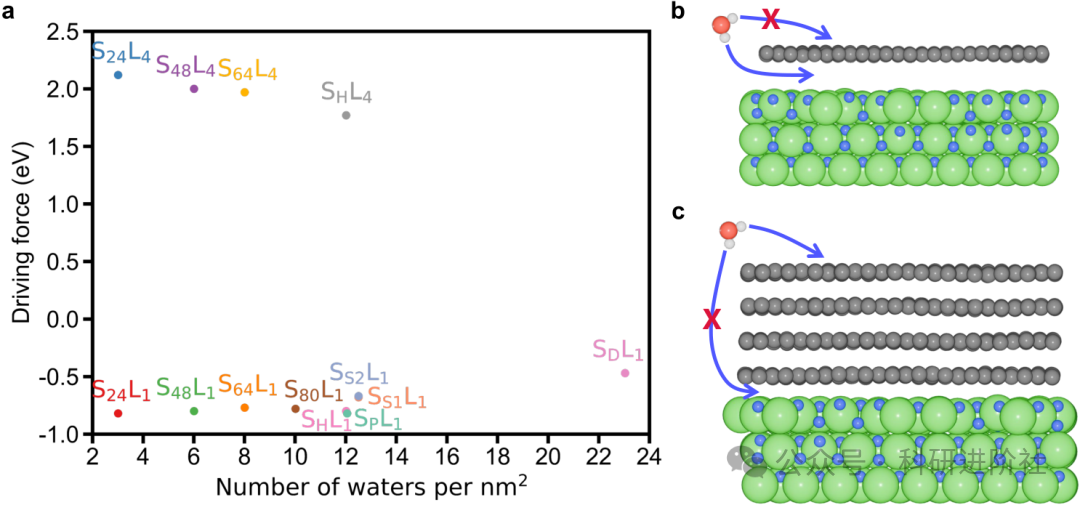

图6：水插层的热力学驱动力

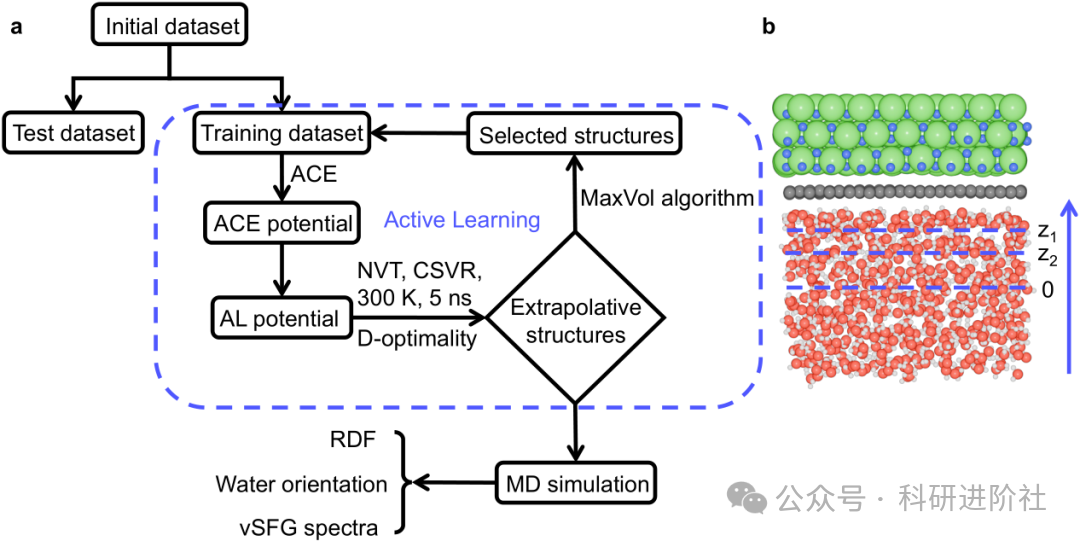

图7：机器学习势能训练与vSFG模型示意图
【注】小编水平有限，若有误，请联系修改；若侵权，请联系删除！
