| 不写一行代码，一个平台打通从APP到底层硬件的全链路自动化测试 |
一、 物联网模组测试的"五座大山"
物联网模组（如4G Cat.1、Wi-Fi、蓝牙模组）的测试，往往要面对五个技术层的协同验证：
|----------|---------------------|-------------|
| 技术层 | 测试对象 | 传统工具 |
| APP | 手机端交互、指令下发 | 手工点击、Appium |
| 无线通信 | 蓝牙/Wi-Fi/4G连接、数据透传 | 蓝牙抓包仪、综测仪 |
| UART | 模组与外设的串口通信 | 串口助手、逻辑分析仪 |
| I2C | 传感器数据读取（温湿度、指纹等） | 逻辑分析仪、手工脚本 |
| GPIO/PWM | 执行器控制（继电器、电机、LED调光） | 示波器、万用表 |
现实困境 ：这五座"山"由不同的测试团队、不同的工具、不同的用例集分别攻克，却没有人负责验证它们之间的交联场景------APP指令经过无线、UART、I2C最终驱动GPIO/PWM执行，整条链路是否在任何条件下都能可靠工作？
UTP标准版的出现，正是为了将这几座"山"连接成一条完整的测试链，让物联网模组的交联测试变得可编排、可自动化、可追溯。
二、 UTP标准版：一套平台，五种能力
宏控天工-UTP标准版虽然定位为"基础平台"，但其核心设计已经为交联测试做好了充分准备：
1. 统一硬件抽象层（HAL）
标准版内置通用硬件适配层，无需额外配置即可直接操作：
- UART：数据收发、波特率自适应、帧格式校验
- I2C：主从模式、读写时序、多从设备管理
- GPIO：电平监控、边沿触发、中断响应测量
- PWM：占空比采集、频率测量、波形记录
- AD/DA：模拟信号采集与输出
所有接口通过统一的API或图形化组件调用，测试用例与具体硬件解耦。
2. APP与无线模拟能力
标准版通过以下方式支持APP和无线层的测试：
- OpenAPI：外部脚本或自动化工具可调用UTP接口，模拟APP指令下发
- 日志捕获：通过模组日志接口（UART或USB虚拟串口）抓取无线通信报文
- 状态监控：支持蓝牙/Wi-Fi连接状态的实时读取（需模组提供相应接口）
虽然标准版不内置蓝牙综测仪驱动，但通过与模组日志结合，足以完成绝大部分交联场景的验证。
3. 图形化交联编排
这是标准版最具生产力的功能。测试人员通过拖拽即可构建复杂的交联场景，无需编写代码：
- 时序控制：精确到毫秒的延时、顺序执行
- 条件分支：根据接口返回值决定下一步动作
- 数据传递：将前一步的输出作为后一步的输入
- 断言验证：自动判断结果是否符合预期

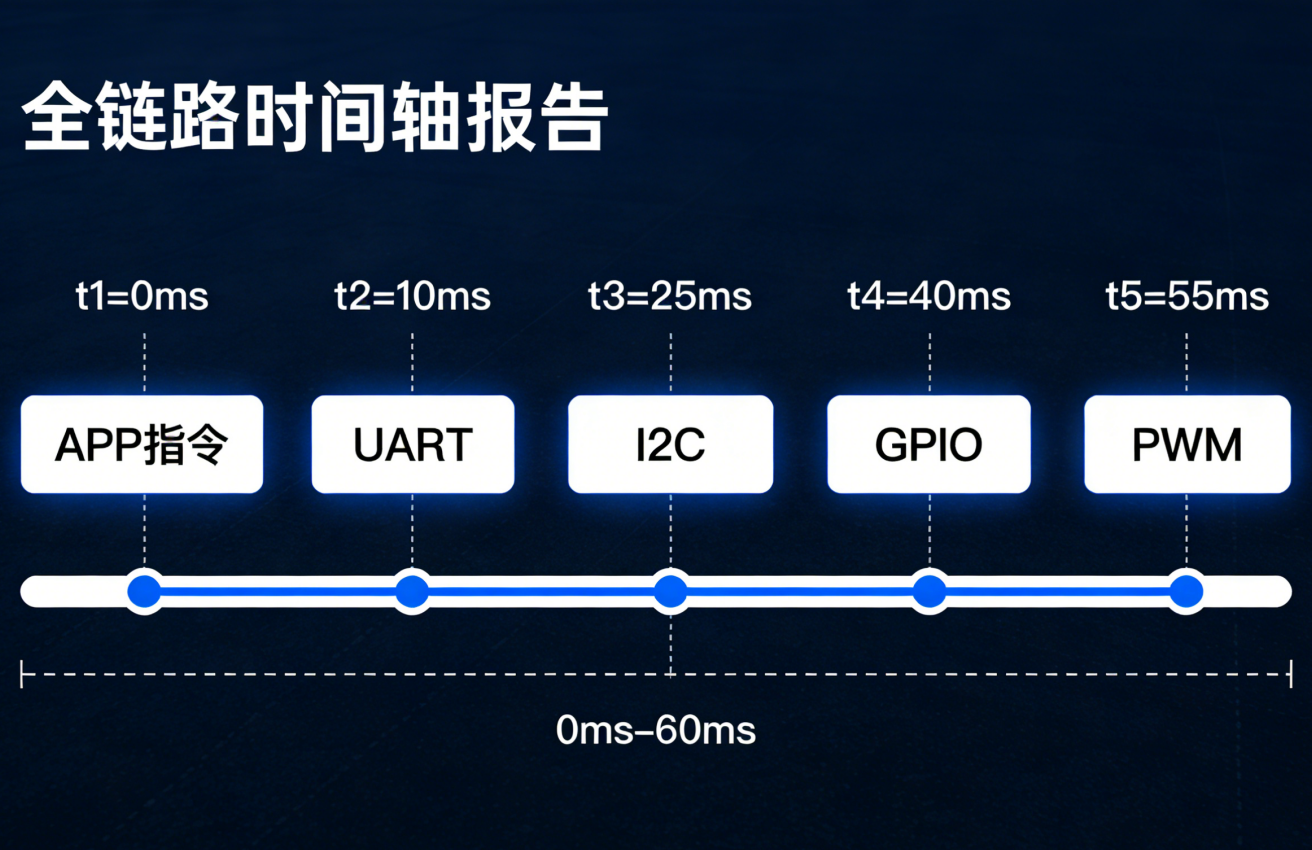

4. 全链路时间轴记录
一次执行自动生成统一报告，将所有技术层的事件按时间顺序关联展示：
- APP指令时间戳
- UART数据收发时刻
- I2C通信起止时间
- GPIO电平变化时刻
- PWM波形截图
问题定位时，直接看到哪个环节出了偏差，无需跨工具拼凑时间线。
三、 动手搭建：一个完整的物联网模组交联测试环境
以下以智能灯泡模组为例，展示如何用UTP标准版搭建APP + UART + I2C + GPIO + PWM的全链路测试环境。
硬件连接
|-------------|------------------|----------------------|
| 模组接口 | 连接对象 | UTP测试板连接 |
| UART（日志/指令） | 主控MCU | 通过USB转TTL接入UTP测试节点 |
| I2C | 环境光传感器（如OPT3001） | 传感器独立供电，SCL/SDA接入UTP |
| GPIO | 继电器（控制LED电源） | 继电器控制引脚接入UTP GPIO采集 |
| PWM | LED驱动（调光） | PWM输出引脚接入UTP PWM采集 |
平台配置
- 添加测试节点：在UTP中注册测试硬件节点（支持USB、以太网、PCIe等多种接入方式）
- 配置接口资源：将UART、I2C、GPIO、PWM分别映射到测试节点上的物理通道
- 导入模组日志解析模板：定义如何从UART日志中提取APP指令、无线状态、I2C应答等关键信息
用例编排：智能灯泡调光场景
业务流：APP调光 → 蓝牙/Wi-Fi → 模组UART转发 → 主控解析 → I2C读取环境光 → PWM调光 → GPIO状态反馈
UTP用例步骤（图形化）：
|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| plain text [步骤1] APP模拟 - 调用OpenAPI：发送调光指令（目标亮度60%） - 记录时间戳 T0 [步骤2] 无线监控 - 捕获模组UART日志，提取蓝牙/Wi-Fi数据包发送记录 - 验证数据包已发出且无重传 - 记录时间戳 T1（无线发送完成） [步骤3] UART指令捕获 - 监听模组与主控之间的UART通信 - 验证指令内容与APP下发一致 - 记录时间戳 T2（UART数据发出） [步骤4] I2C环境光读取 - 通过UTP主动读取环境光传感器（模拟主控行为） - 验证传感器数据在合理范围内 - 记录时间戳 T3（I2C读取完成） [步骤5] PWM输出验证 - 采集LED驱动PWM信号 - 验证占空比 = 60% ± 2% - 记录时间戳 T4（PWM稳定） [步骤6] GPIO状态反馈 - 监测继电器控制引脚（GPIO） - 验证电平状态与预期一致（高电平=LED供电） - 记录时间戳 T5（GPIO动作完成） [步骤7] 全链路延迟计算 - 总延迟 = T5 - T0 - 断言总延迟 ≤ 200ms（用户可接受范围） [步骤8] 报告生成 - 自动生成含时间轴、波形图、数据对比的测试报告 |
扩展：异常场景编排
通过图形化编排，可轻松构建常规手动测试难以覆盖的异常场景：

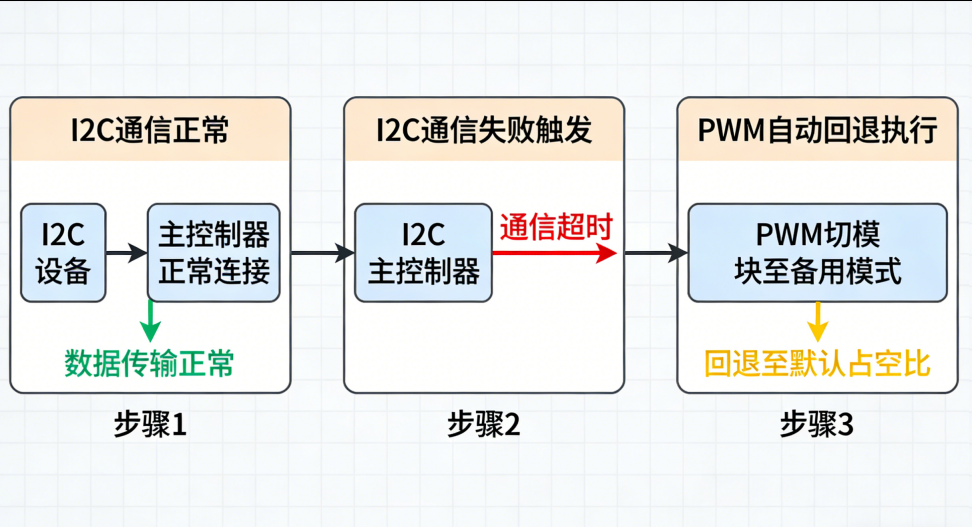

场景：I2C通信失败时的PWM回退
|---------------------------------------------------------------------------------------------------------------------------------------|
| plain text [1] 模拟主控发起I2C读取 [2] 通过UTP强制I2C返回NACK（模拟传感器故障） [3] 验证主控是否通过UART上报故障 [4] 验证PWM是否回退到安全占空比（如10%） [5] 验证GPIO是否触发报警指示灯 |
四、 实际收益：从"手工串测"到"一键回归"
某物联网模组厂商在使用UTP标准版前，交联测试完全依赖人工：
- 测试人员手动操作APP、观察串口日志、用示波器看波形、用万用表测电平
- 一个交联场景需要2小时，且每次固件更新都要重复
- 漏测场景时有发生，客户现场偶发问题定位困难
引入UTP标准版后：
|------|-------------|----------------|
| 维度 | 传统方式 | UTP标准版 |
| 用例设计 | 依赖经验，场景覆盖不全 | 图形化编排，核心业务流全覆盖 |
| 执行效率 | 2小时/场景 | 5分钟/场景（自动化） |
| 回归测试 | 每次2人天 | 一键执行，15分钟完成 |
| 问题定位 | 跨工具比对，2-3天 | 全链路时间轴，30分钟定界 |
| 场景遗漏 | 人工记忆，常有遗漏 | 用例库统一管理，无遗漏 |
关键数据：
- 交联场景覆盖率从不足40%提升至90%
- 客户现场反馈的"莫名异常"减少70%
- 测试团队从5人缩减至2人（交联测试部分）
五、 结语
物联网模组的测试，本质上是验证"APP指令 + 无线通信 + UART转发 + I2C感知 + GPIO/PWM执行"这条完整业务链的可靠性。传统方式用多套工具、多轮次人工操作，不仅效率低下，更难以覆盖交叠场景和异常时序。
UTP标准版用一套平台统一了这五种技术层的测试能力，通过图形化编排让交联场景变得可设计、可自动化、可回归。更重要的是，它让测试人员从繁琐的"工具切换"和"人工对时"中解放出来，专注于更有价值的场景设计和质量分析。
不需要编写一行代码，不需要采购昂贵的专用仪器，用UTP标准版，你也能为物联网模组搭建起专业级的交联测试环境。
宏控天工-UTP
B/S架构 · 私有云部署 · 模块化选配
标准版即可打通APP到PWM的全链路测试，让物联网模组交联测试不再"分段施工"。
如需获取UTP标准版的详细配置指南或申请免费试用，可访问官网或联系我们的技术顾问。
