用Latex画思维导图：Forest

文章目录

Forest是基于TikZ的树形图宏包，专为创建思维导图、语法树等层次结构图设计。其语法简洁直观，采用方括号嵌套结构（如[node [][]...]），支持自动布局。通过for tree命令可设置全局样式，包括节点外观（边框、颜色）、连接线样式和布局参数（生长方向、间距）。还支持分层设置，使用where level语句为不同层级节点指定不同风格（如颜色、字体）。示例展示了如何创建计算机科学知识体系的思维导图，并演示了全局和分层样式的配置方法。

Forest思维导图

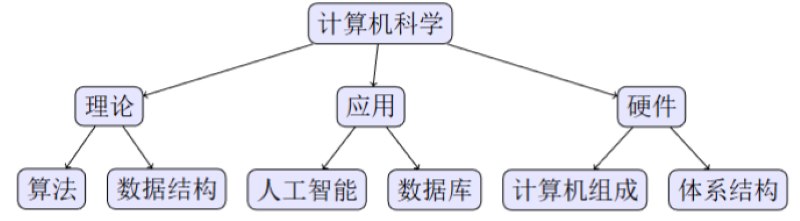

Forest 是基于tikz的树形图宏包，特别擅长创建思维导图、语法树、组织结构图等层次结构图，其语法简洁直观、可读性强，且支持自动布局，其简单示例如下

源码为

latex 复制代码

\documentclass{standalone}
\usepackage[edges]{forest}

\begin{document}
\begin{forest}
  for tree={
    draw,
    rounded corners,
    fill=blue!10,
    edge={->},
    l sep=20pt,
    s sep=10pt,
  }
  [计算机科学
    [理论
      [算法]
      [数据结构]
    ]
    [应用
      [人工智能]
      [数据库]
    ]
    [硬件
      [计算机组成]
      [体系结构]
    ]
  ]
\end{forest}
\end{document}

从示例程序可知，其代码结构极其简单，就是方括号的循环嵌套，可以递归式地写为[node [][]...]，一目了然。

全局样式

【for tree】是Forest中最常用的全局样式设置命令，放在\begin{forest}后的第一个方括号内，其内部可选参数如下表所示

选项类型	键名	说明	示例
外观	draw	给节点加边框	draw=black, thick
	fill	节点背景填充色	fill=blue!20
	text	文字颜色	text=white
	font	字体设置	font=\sffamily\bfseries
	shape	节点形状	circle, rectangle, ellipse
边线	edge	连接线的样式	edge={->, thick, draw=gray}
布局	grow	树的生长方向	grow=east (向右), grow=south (向下)
	l sep	层间距 (Level Sep)	l sep=15mm
	s sep	节点距 (Sibling Sep)	s sep=5mm
锚点	anchor	节点自身的锚点	anchor=center
	parent anchor	父节点连接子节点的位置	parent anchor=south
	child anchor	子节点连接父节点的位置	child anchor=north

以上图为例，其全局设置如下，表示默认边框，节点形状为圆角，填充颜色为浅蓝色，连接线是顺向箭头，层级之间距离为20pt，同级节点间距离为10pt。

复制代码

for tree={
  draw,
  rounded corners,
  fill=blue!10,
  edge={->},
  l sep=20pt,
  s sep=10pt,
}

分层设置

上面示例中，通过全局设置，将不同节点设置成了统一风格。若想为不同层级的节点设置不同的风格，可用where level语句，示例如下，其中where level等号后面的就是节点层级。

复制代码

\begin{forest}
  for tree={draw, rounded corners} % 全局默认
  where level={0}{                 % 针对根节点 (Level 0)
    fill=red!30,
    font=\Large\bfseries,
    minimum size=1.5cm
  }{}
  where level={1}{                 % 针对第一层子节点
    fill=blue!20,
    font=\normalsize
  }{}
  where level={2}{                 % 针对第二层 (叶子)
    fill=green!20,
    font=\small
  }{}
\end{forest}

和mindmap的区别

Forest 站在通用树形结构绘制的高度，强调语法的极简性与布局的自动化。作为基于 TikZ 的高级封装，它允许用户通过直观的嵌套括号定义层次关系，无需手动计算节点坐标，从而将精力集中于内容逻辑而非排版细节。这种设计使得 Forest 不仅适用于思维导图，还能轻松胜任语言学语法树、组织结构图等多种树形场景，其强大的 for tree 样式配置机制提供了极高的灵活性。然而，正因为其通用性，若要实现 mindmap 库那种特有的放射状美学风格，用户可能需要额外调整边线路径和节点形状，不如专用库那样"开箱即用"。
