一、案例背景
新能源锂电行业是国家战略性新兴产业，也是当前工业自动化与工业物联网落地最核心的赛道之一，生产线对设备精度、通讯稳定性、数据实时性要求极高。某头部锂电材料生产企业新建正极材料匀浆生产线，现场核心执行层设备全部采用Profinet协议，包括西门子G120系列变频器（控制搅拌电机转速）、西门子SITRANS P系列压力仪表（监测浆料罐压力）、西门子V90伺服驱动器及电机（精准控制浆料输送定位），三类设备协同完成匀浆、输送、配料全流程工艺。
车间管理层与监控层采用Modbus TCP协议设备，包括三菱FX5U系列PLC（产线总控）、研华工控机、WinCC SCADA系统，负责生产参数下发、设备状态监控、生产数据存储与报表生成。由于Profinet总线协议与Modbus TCP协议底层通讯机制、数据格式完全不同，Profinet设备无法直接与三菱FX5U PLC、WinCC上位机通讯，现场出现设备独立运行、数据无法上传、工艺参数无法远程调控的问题，无法满足锂电行业数字化生产、全程溯源、质量管控的严苛要求，亟需一款稳定可靠的物联网网关完成协议转换，实现全流程工业自动化闭环管控。

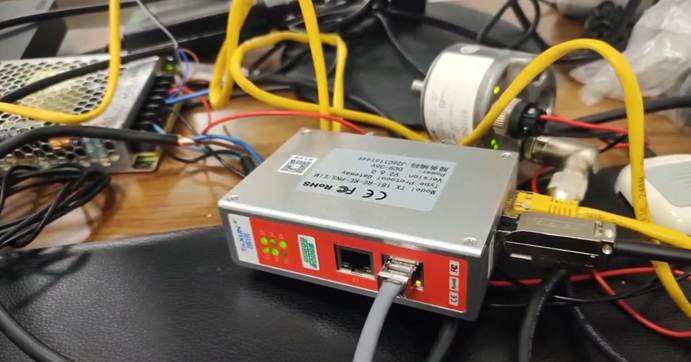

二、塔讯TX181协议转换网关功能简介
本项目选用塔讯TX181-RE-RE-TCP/PNM工业协议网关 ，作为核心数据采集器与协议转换枢纽，承担Profinet主站转Modbus TCP从站的核心功能。该网关采用双核工业级处理器，协议转换延迟极低，内置工业级电磁隔离模块，适配锂电车间粉尘、潮湿、强电磁干扰的恶劣环境，支持7×24小时不间断稳定运行。
核心功能：
-
作为Profinet主站，主动扫描并接入西门子G120变频器、SITRANS P压力仪表、V90伺服三类Profinet从站设备，实时采集设备运行参数、状态信号、故障报警；
-
作为Modbus TCP从站，对接三菱FX5U PLC与WinCC SCADA系统，将转换后的标准Modbus TCP数据上传至上位系统，同时接收上位机下发的控制指令，转发至Profinet端设备执行；
-
支持海量数据点映射，自定义数据传输规则，支持CRC数据校验、断线自动重连，保障数据传输零丢包、高可靠；
-
无需修改原有设备程序与PLC程序，即插即用，适配主流工业自动化设备，快速打通总线协议壁垒，实现工业物联网数据全链路传输。

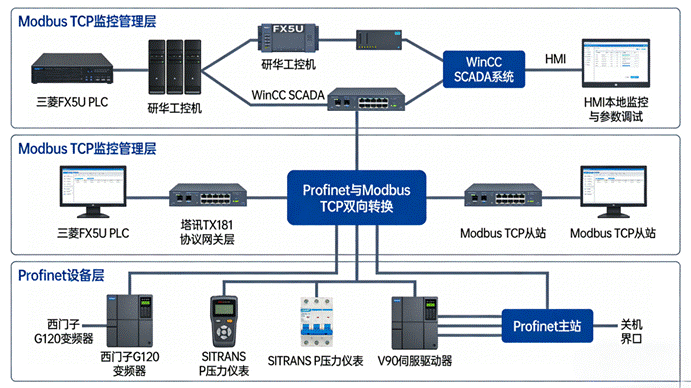

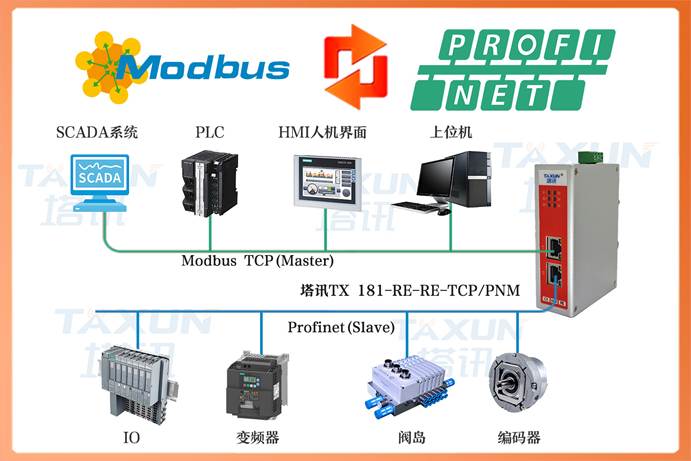

- 网络拓扑结构
四、项目实施前核心痛点
1. 协议壁垒导致数据孤岛：Profinet协议设备与Modbus TCP协议PLC、上位机完全隔离，变频器转速、仪表压力值、伺服定位数据无法上传至WinCC与MES系统，生产数据无法集中采集、存储与分析，工业物联网数字化基础缺失。
2. 跨设备联动失效：三菱FX5U PLC无法远程控制Profinet设备启停、参数调节，所有设备只能本地手动操作，产线自动化程度低，人工操作误差大，影响锂电浆料配比精度，极易造成产品不合格。
3. 故障排查效率极低：设备故障只能现场逐一排查，无远程监控与报警功能，故障停机时间长，影响产线稼动率，锂电行业连续生产要求高，停机损失巨大。
4. 数字化升级成本高：若更换全部设备统一协议，采购成本超百万，且停产改造时间长，严重影响生产进度，不符合企业低成本智能化升级需求。
5. 数据传输无保障：原有临时转接方案数据丢包率高、延迟大，无法满足锂电工艺毫秒级实时控制要求，存在生产安全隐患。
五、解决方案与实施步骤
本次方案全程不停产改造，依托塔讯TX181智能网关快速部署，实施步骤清晰、可落地，具体分为六大步骤：
1. 前期调研与参数配置：技术人员现场勘测，梳理所有Profinet设备的GSD文件、IP地址、设备名称，以及Modbus TCP端PLC、上位机的IP网段、通讯端口，统一规划网络地址，避免IP冲突；通过塔讯专属配置软件，设置网关Profinet主站参数，匹配所有从站设备通讯协议，配置Modbus TCP从站参数，适配三菱FX5U PLC与WinCC通讯规范。
2. 硬件安装与布线：将塔讯TX181网关固定在电控柜内，采用工业级屏蔽双绞线，分别将网关Profinet端口接入Profinet设备局域网，Modbus TCP端口接入三菱FX5U PLC局域网，做好接地与抗干扰处理，适配车间恶劣环境。
3. 数据映射与调试：在配置软件中完成数据点一一映射，将变频器转速、运行状态、故障代码，仪表实时压力、上限报警，伺服位置、扭矩、转速等关键数据，映射为标准Modbus TCP寄存器地址，设置数据传输周期与校验规则，确保数据精准对应。
4. 上位机程序适配：无需修改原有Profinet设备程序，仅在三菱FX5U PLC中添加Modbus TCP通讯指令，在WinCC SCADA系统中新建数据监控画面，绑定网关映射的寄存器地址，实现数据可视化展示。
5. 联调与压力测试：逐台测试Profinet设备数据上传、上位机指令下发功能，模拟设备故障、网络断线场景，测试网关断线重连、数据缓存功能，验证数据传输稳定性与实时性，优化传输参数，消除延迟。
6. 验收与运维培训：连续72小时满负荷运行测试，各项指标达标后完成验收，对现场运维人员进行网关操作、故障排查、参数修改培训，提供长期运维支持。
六、应用效果与实施前后对比
实施后核心应用效果
1.实现Profinet设备与Modbus TCP系统全数据互通，变频器、仪表、伺服的所有运行数据实时上传至WinCC与MES系统，完成生产数据全程采集、存储、溯源，满足锂电行业质量管控要求。
2.三菱FX5U PLC实现远程全自动控制，可远程启停设备、调节工艺参数，产线实现全自动闭环运行，人工干预减少90%，浆料配比精度提升至99.9%，产品不合格率下降85%。
3.搭建远程监控与报警系统，设备故障实时上传至上位机，支持声光报警与短信提醒，故障排查时间从平均2小时缩短至15分钟，产线稼动率提升25%。
4.网关运行稳定，数据丢包率低于0.1%，协议转换延迟≤5ms，完全满足锂电产线实时控制需求，无停机故障，运维成本大幅降低。
实施前后核心指标对比
| 核心指标 | 实施前 | 实施后 | 提升幅度 |
|---|---|---|---|
| 设备数据采集率 | 30%（仅本地显示） | 100%（全数据上传） | +70% |
| 产线自动化率 | 40% | 98% | +58% |
| 故障排查时间 | 平均120分钟/次 | 平均15分钟/次 | -87.5% |
| 产品不合格率 | 5.2% | 0.78% | -85% |
| 人工运维成本 | 高额人工值守 | 远程监控，少量巡检 | -60% |
七、项目总结
本案例聚焦新能源锂电行业高精密、高稳定性的工业自动化需求，通过塔讯TX181工业物联网网关 ，成功打通Profinet总线协议与Modbus TCP协议壁垒，解决了异构设备数据孤岛、跨系统联动失效的核心痛点。作为专业的数据采集器与协议转换核心设备，该网关无需改造原有设备，低成本、快部署实现了产线全设备互联、数据全流程互通，助力企业快速完成工业物联网数字化升级，大幅提升生产效率、产品质量与设备稼动率，充分验证了工业网关在高端制造行业数字化转型中的核心价值，为锂电行业同类产线改造提供了可复制的标准化方案。
（相关技术交流咨询售后请与王工留言）
