网络变压器作为以太网通信系统的核心磁性元件，其接线质量直接影响信号完整性、EMC性能和设备寿命。VOOHU沃虎电子将从器件物理结构、电路特性和工程实践角度，系统阐述接线操作的30项关键技术规范，并提供典型故障的深度分析解决方案。
一、引脚定义与物理接线基础规范
1. 引脚极性确认规则
差分对极性验证使用万用表蜂鸣档测量同名端：
TX+/TX-对应初级线圈同名端（电感值偏差需<3%）
中心抽头（CT）对地直流阻抗应>10MΩ（500V兆欧表测试）
PoE供电型需验证V+/V-引脚耐压：在引脚间施加1500VAC/60s无击穿
错误接线典型案例：某工控设备因将变压器次级PHY侧RX+/RX-反接，导致百兆链路协商为10Mbps，表现为网络吞吐量下降92%。用TDR时域反射计测得阻抗突变点距PHY芯片1.2cm，修正接线后速率恢复。
2. 焊盘与走线应力控制
焊盘设计：
采用泪滴焊盘（Teardrop）过渡，焊盘直径≥2倍线宽
爬电距离：250V工作电压下，初级-次级间距≥2.5mm（IEC 60950标准）
机械固定：
变压器本体与PCB间隙控制0.1mm（使用硅胶垫片抗震）
引脚折弯半径≥3倍引脚直径，避免金属疲劳断裂
二、高压隔离与EMC防护关键点

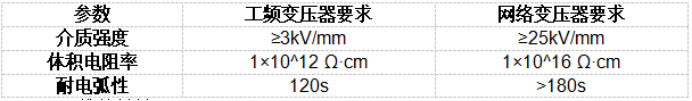

1. 绝缘介质选型规范
推荐材料：
层间绝缘：聚酰亚胺薄膜（厚度0.05mm，耐温400℃）
灌封材料：环氧树脂EP310（CTE 28ppm/℃）
2. 接地系统设计
多点接地误区：某PoE交换机因变压器外壳通过4个接地点与PGND连接，形成地环路，导致辐射超标15dB。改为单点接地（使用磁珠FB0805-601R）后，30MHz-1GHz频段EMI下降22dBμV/m。
理想接地拓扑：
3. 浪涌抑制设计
复合防护方案：
一级防护：气体放电管（GDT）响应时间<100ns
二级防护：TVS二极管（SMBJ58CA）钳位电压<90V
三级防护：共模扼流圈（CMCC）阻抗>1000Ω@100MHz
三、信号完整性保障技术
1. 差分对布线黄金法则
蛇形绕线补偿：差分对长度偏差计算公式：
ΔL = \frac{c \cdot Δt}{\sqrt{\varepsilon_r}}
实例：FR4板材(ε_r=4.3)，5Gbps信号允许时滞Δt=7ps，则ΔL_max=0.43mm
阻抗控制实测数据：条件：线宽5mil，间距6mil，叠层TOP-GND间距4mil
2. 串扰抑制技术
三维屏蔽结构：
在TX/RX差分对间插入0.2mm厚镀铜屏蔽墙
跨分割区使用桥接电容（10pF 0402封装）

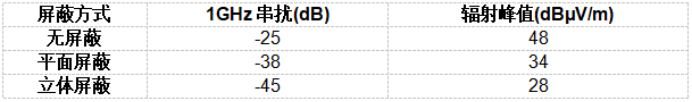

实测对比：
四、工艺制程管控清单

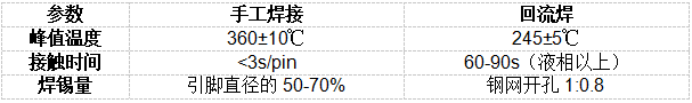

- 焊接工艺参数
- 涂覆与灌封
缺陷案例：某户外摄像机因未对变压器引脚根部涂覆三防漆，在湿度85%环境中工作72小时后，绝缘电阻从10GΩ降至5MΩ。采用聚氨酯涂层（Dow Corning 1-2577）后，通过IP67认证测试。
灌封工艺要点：
真空脱泡处理（真空度<-95kPa，保持30min）
阶梯固化：60℃/2h → 80℃/4h → 自然冷却
固化后硬度测试：邵氏D型硬度≥80
五、故障诊測与大数据分析

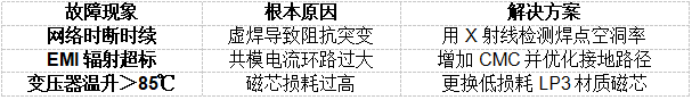

- 典型故障模式库
- 智能预测维护
参数预警阈值：
绝缘电阻下降速率＞5%/月 → 提示受潮风险
插入损耗变化＞0.5dB/季度 → 提示磁芯老化
线圈电阻偏差＞10% → 提示金属迁移失效
通过严格执行上述技术规范，网络变压器的平均无故障时间（MTBF）可从5万小时提升至15万小时。建议工程团队建立接线工艺的红外热像巡检制度（每周一次），并使用AI视觉系统自动检测焊点质量，实现全生命周期可靠性管理。在部署千兆以上网络设备时，可使用Tektronix DPO70000系列示波器开展眼图测试，确保接线后的信号质量符合IEEE 802.3标准要求。
