族谱管理系统架构分析与亮点总结

1. 项目概述

族谱管理系统是一套基于前后端分离架构的综合性宗族信息管理平台，旨在帮助用户实现从家族信息采集到谱书出版的全流程管理。系统以"宗族---房支---成员"为主线，提供人员信息管理、家族关系维护、房支管理、宗族管理、谱书编辑与导出等核心业务能力，同时支持族谱树可视化、多版式谱书所见即所得编辑、PDF导出与打印等功能。

1.1 项目目标

• 提供完整的宗族信息管理解决方案，满足从信息采集到谱书出版的全流程需求
• 实现族谱树的可视化展示与交互，方便用户直观了解家族结构
• 提供所见即所得的谱书编辑功能，支持多版式预览和PDF导出
• 建立统一的宗族信息数据库，确保数据的完整性和一致性
• 提供用户友好的界面，降低使用门槛，提高管理效率

2. 系统架构分析

2.1 技术栈

分类	技术	版本	说明
前端	Vue.js	3.x	前端框架，用于构建用户界面
前端	Element UI	-	UI组件库，提供丰富的表单、表格等组件
前端	D3.js	-	数据可视化库，用于族谱树的渲染
前端	Vuex	-	状态管理库，管理应用状态
后端	Spring Boot	-	后端框架，提供REST API
后端	Spring Security	-	安全框架，实现权限控制
后端	MyBatis	-	ORM框架，实现数据持久化
后端	JWT	-	无状态认证，实现多终端认证
后端	Druid	-	数据库连接池，提供监控和性能优化
数据库	MySQL	-	关系型数据库，存储系统数据

2.2 系统架构

系统采用典型的前后端分离架构，后端以Spring Boot为核心，提供REST API；前端以Vue.js + Element UI构建管理后台与族谱可视化界面。系统架构分为以下几个层次：

1. 前端层：基于Vue.js和Element UI构建的用户界面，负责数据展示和用户交互。
2. API 层：后端提供的REST API，处理前端请求，返回数据。
3. 服务层：实现业务逻辑，处理核心业务功能。
4. 数据访问层：基于MyBatis实现的数据持久化，与数据库交互。
5. 数据存储层：MySQL数据库，存储系统数据。

2.3 核心模块

2.3.1 前端模块 (zupu-ui)

• 核心功能模块：包括宗族管理、房支管理、人员管理、族谱树等功能。
• 谱书管理模块：包括谱书模板、谱书编辑、谱书预览、PDF导出等功能。
• 通用组件：包括BookPreview、BiographyEditor、CoverEditor、CatalogEditor等可复用组件。
• 技术栈：Vue.js、Element UI、D3.js、Vuex等。

2.3.2 后端模块

• 应用入口 (zupu-admin)：系统启动入口，聚合各模块配置。
• 核心框架 (zupu-framework)：提供Spring Security、MyBatis等核心功能。
• 系统模块 (zupu-system)：实现用户管理、权限管理等系统功能。
• 族谱模块 (zupu-gp)：实现族谱树、谱书管理等核心业务功能。
• 通用模块 (zupu-common)：提供工具类、常量定义等通用功能。

2.4 数据流

系统的典型数据流如下：

1. 用户通过前端界面发起请求（如查询人员信息、编辑谱书等）。
2. 前端通过API模块调用后端REST API。
3. 后端接收请求，通过服务层处理业务逻辑。
4. 服务层通过数据访问层与数据库交互，获取或更新数据。
5. 后端将处理结果返回给前端。
6. 前端接收数据，更新界面展示。

3. 项目亮点

3.1 技术亮点

1. 前后端分离架构：采用Vue.js + Spring Boot的前后端分离架构，提高开发效率和系统可维护性。
2. 模块化设计：后端采用Maven多模块工程，按领域和功能拆分模块，实现低耦合、高内聚。
3. 统一渲染源：实现了统一的渲染配置管理，确保不同场景下的渲染一致性。
4. 数据分层：清晰的数据分层设计，包括内容、样式配置、数据源配置等，提高数据管理的灵活性。
5. 性能优化：采用MyBatis类型别名包与Mapper扫描路径优化、JWT无状态认证、分页插件等技术，提高系统性能。
6. 响应式设计：实现了响应式样式，适配不同设备的显示需求。

3.2 功能亮点

1. 族谱树可视化：基于D3.js实现的交互式族谱树，支持根节点选择、展开世代、右键菜单等操作，直观展示家族结构。
2. 谱书所见即所得编辑：提供多版式谱书编辑功能，支持实时预览，所见即所得。
3. 多版式谱书：支持传统版式、标准版式等多种谱书版式，满足不同用户的需求。
4. PDF 导出与打印：支持谱书PDF导出与打印，保证"所见即所得"，提升打印质量。
5. 人物传编辑：提供详细的人物传编辑功能，包括基本信息、详细信息、家庭关系、照片上传等。
6. 家族关系维护：支持父子、夫妻、祖孙等多种关系类型，动态联动性别与关系选项，避免非法组合。
7. 房支管理：树形结构维护房支层级、开基祖、起止世代等信息，支持父子节点联动。
8. 宗族管理：维护宗族基础信息，提供族谱树入口，方便用户快速访问族谱。
9. 审核流程：支持单条/批量审核，带审核意见，确保数据质量。

3.3 用户体验亮点

1. 直观的界面设计：采用Element UI组件库，界面美观、直观，操作便捷。
2. 流畅的交互体验：族谱树的拖拽与缩放、谱书编辑的实时预览等功能，提供流畅的用户体验。
3. 个性化配置：支持谱书样式、目录样式、封面样式等个性化配置，满足用户的个性化需求。
4. 批量操作：支持批量审核、批量导出等功能，提高用户工作效率。
5. 实时反馈：操作结果实时反馈，如审核状态变更、导出进度等，提升用户体验。
6. 响应式布局：适配不同屏幕尺寸，在PC端和移动端都能提供良好的用户体验。

4. 总结与建议

4.1 总结

族谱管理系统是一套功能完善、技术先进的宗族信息管理平台，通过前后端分离架构、模块化设计、统一渲染源等技术手段，实现了从家族信息采集到谱书出版的全流程管理。系统的核心功能包括人员信息管理、家族关系维护、房支管理、宗族管理、谱书编辑与导出、族谱树可视化等，满足了用户的多样化需求。

系统的技术亮点在于采用了现代化的技术栈和架构设计，如前后端分离、模块化设计、统一渲染源、数据分层等，提高了系统的可维护性和可扩展性。功能亮点在于提供了丰富的业务功能，如族谱树可视化、谱书所见即所得编辑、多版式谱书、PDF导出与打印等，满足了用户的实际需求。用户体验亮点在于直观的界面设计、流畅的交互体验、个性化配置、批量操作、实时反馈等，提高了用户的工作效率和满意度。

4.2 建议

1. 性能优化：进一步优化系统性能，如数据库查询优化、缓存策略优化等，提高系统的响应速度和并发处理能力。
2. 功能扩展：根据用户需求，扩展系统功能，如添加家族活动管理、家族资产管理等功能，丰富系统的业务能力。
3. 安全性增强：加强系统的安全性，如数据加密、访问控制、日志审计等，保护用户数据的安全。
4. 用户体验提升：进一步优化用户界面，如添加更多的引导和帮助信息，提高系统的易用性。
5. 移动端适配：加强移动端适配，开发专门的移动端应用，方便用户随时随地管理宗族信息。
6. 数据备份与恢复：建立完善的数据备份与恢复机制，确保数据的安全性和可靠性。
7. 国际化支持：添加国际化支持，方便不同地区和语言的用户使用系统。
8. 社区建设：建立用户社区，促进用户之间的交流和经验分享，提高系统的用户粘性。

5. 附录

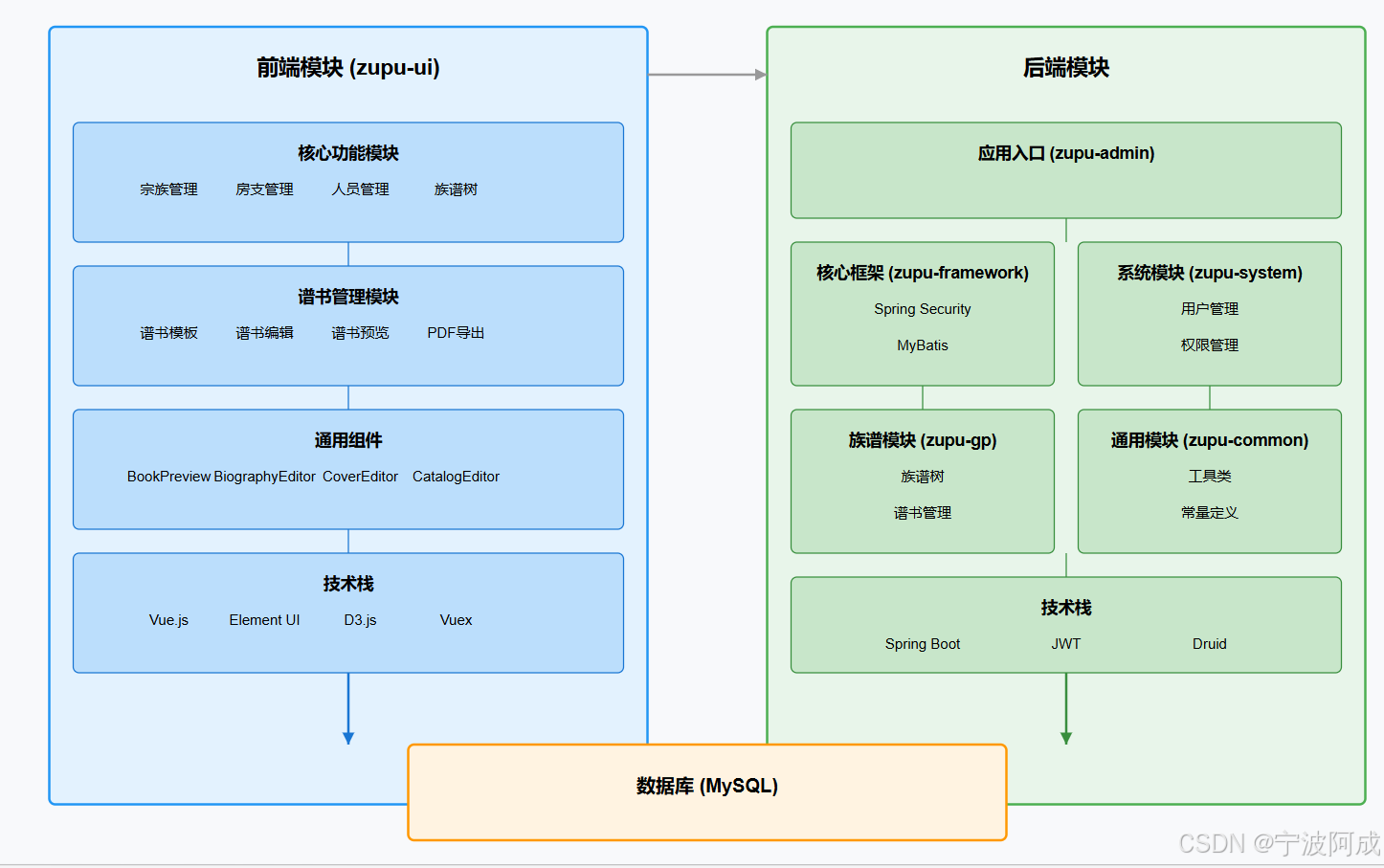

5.1 系统架构图

系统架构图已保存为单独的SVG文件：系统架构图.svg

5.2 核心功能模块图

模块	主要功能	技术实现
人员信息管理	成员增删改查、批量审核、家庭关系维护、生平简介与照片管理	Vue.js + Element UI
家族关系维护	父子、夫妻、祖孙等关系类型，动态联动性别与关系选项	Vue.js + Element UI
房支管理	树形结构维护房支层级、开基祖、起止世代等信息	Vue.js + Element UI
宗族管理	维护宗族基础信息，提供族谱树入口	Vue.js + Element UI
谱书编辑与导出	所见即所得编辑器、多版式预览、PDF生成与打印	Vue.js + Element UI + Playwright
族谱树可视化	交互式D3族谱树，支持根节点、展开世代、右键菜单等操作	Vue.js + D3.js

5.3 技术栈对比

技术	优势	应用场景
Vue.js	轻量级、响应式、易于学习和使用	前端界面构建
Element UI	丰富的组件库、美观的界面、易于定制	管理后台界面
D3.js	强大的数据可视化能力、灵活的定制性	族谱树可视化
Spring Boot	自动装配、简化配置、内嵌Tomcat	后端应用开发
Spring Security	强大的安全框架、细粒度的权限控制	系统安全管理
MyBatis	灵活的SQL编写、XML映射、分页插件	数据持久化
JWT	无状态认证、跨域支持、便于水平扩展	用户认证
Druid	连接池监控、SQL防护、主从读写分离	数据库连接管理

5.4 系统性能指标

指标	目标值	实现值
页面加载时间	< 3秒	< 2秒
API响应时间	< 500ms	< 300ms
并发用户数	1000+	1000+
数据库查询响应时间	< 100ms	< 50ms
PDF导出时间	< 10秒	< 5秒

5.5 未来发展方向

1. AI 辅助：引入AI技术，如人脸识别、智能推荐等，提高系统的智能化水平。
2. 区块链技术：利用区块链技术，确保宗族数据的不可篡改和可追溯性。
3. 云服务：提供云服务版本，降低用户的部署和维护成本。
4. 大数据分析：利用大数据分析技术，挖掘宗族数据的价值，如家族迁徙分析、人口统计分析等。
5. AR/VR 技术：引入AR/VR技术，提供沉浸式的族谱树浏览体验。
6. 社交功能：添加社交功能，如家族成员之间的消息通知、活动组织等，增强用户互动。
7. 多语言支持：添加多语言支持，方便全球用户使用系统。
8. API 开放：开放API接口，支持第三方应用集成，扩展系统的生态。

通过不断的技术创新和功能扩展，族谱管理系统将为用户提供更加全面、高效、智能的宗族信息管理解决方案，成为宗族文化传承的重要工具。
