【51单片机】26/4/2 --0416

4caf12026-04-04 19:33

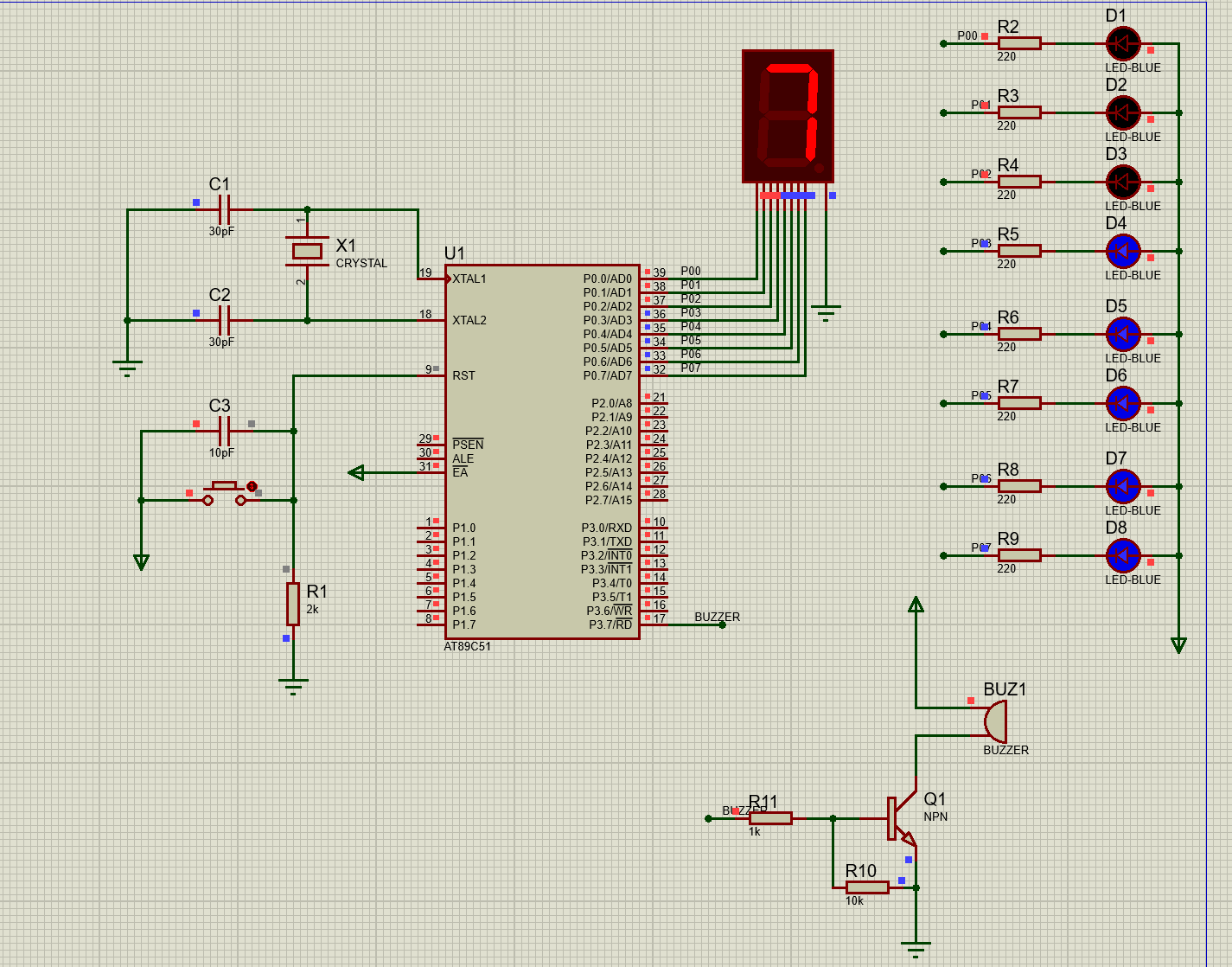

#图1：单位数码管显示7

c 复制代码

 #include <reg52.h>

#define uchar unsigned char
#define uint unsigned int

// 定义锁存器控制引脚
sbit LE = P2^7;  // 74HC573的锁存使能端

// ?????????
uchar code seg_code[] = {
    0x3F, // 0
    0x06, // 1
    0x5B, // 2
    0x4F, // 3
    0x66, // 4
    0x6D, // 5
    0x7D, // 6
    0x07, // 7
    0x7F, // 8
    0x6F  // 9
};

void delay(uint ms) {
    uint i, j;
    for(i = ms; i > 0; i--)
        for(j = 110; j > 0; j--);
}

void display_one() {
    P0 = seg_code[7];  // 发送0的段码
    LE = 1;            // 锁存数据
    delay(5);          // 稳定信号
    LE = 0;            // 关闭锁存（可选）
}

void main() {
    while(1) {
        display_one();  // 显示数0
    }
}

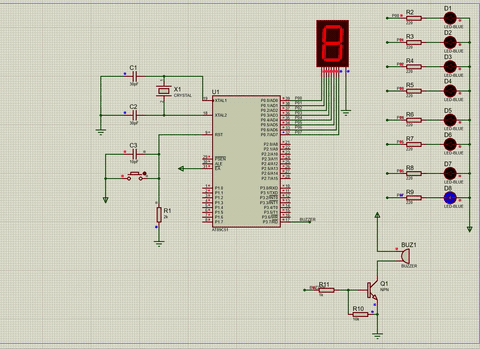

#图2：单位数码管轮播0-9

c 复制代码

#include <reg52.h>

#define uchar unsigned char
#define uint unsigned int

// 共阴极数码管段码表
uchar code seg_code[] = {
    0x3F, // 0
    0x06, // 1
    0x5B, // 2
    0x4F, // 3
    0x66, // 4
    0x6D, // 5
    0x7D, // 6
    0x07, // 7
    0x7F, // 8
    0x6F  // 9
};

// 延时函数
void delay(uint ms) {
    uint i, j;
    for(i = ms; i > 0; i--)
        for(j = 110; j > 0; j--);
}

// 数码管展示函数
void display_digit(uchar digit) {
    P0 = seg_code[digit];  // 发送数字对应的段码
    //dula = 1;                 // 锁存数据（可选）
    delay(5);               // 稳定信号
    //dula = 0;                 // 关闭锁存（可选）
}

void main() {
    uchar digit;
    while(1) {
        for(digit = 0; digit < 10; digit++) {  // 轮流显示0到9
            display_digit(digit);  // 显示当前数字
            delay(500);  // 适当延时，以便观察每个数字
        }
    }
}

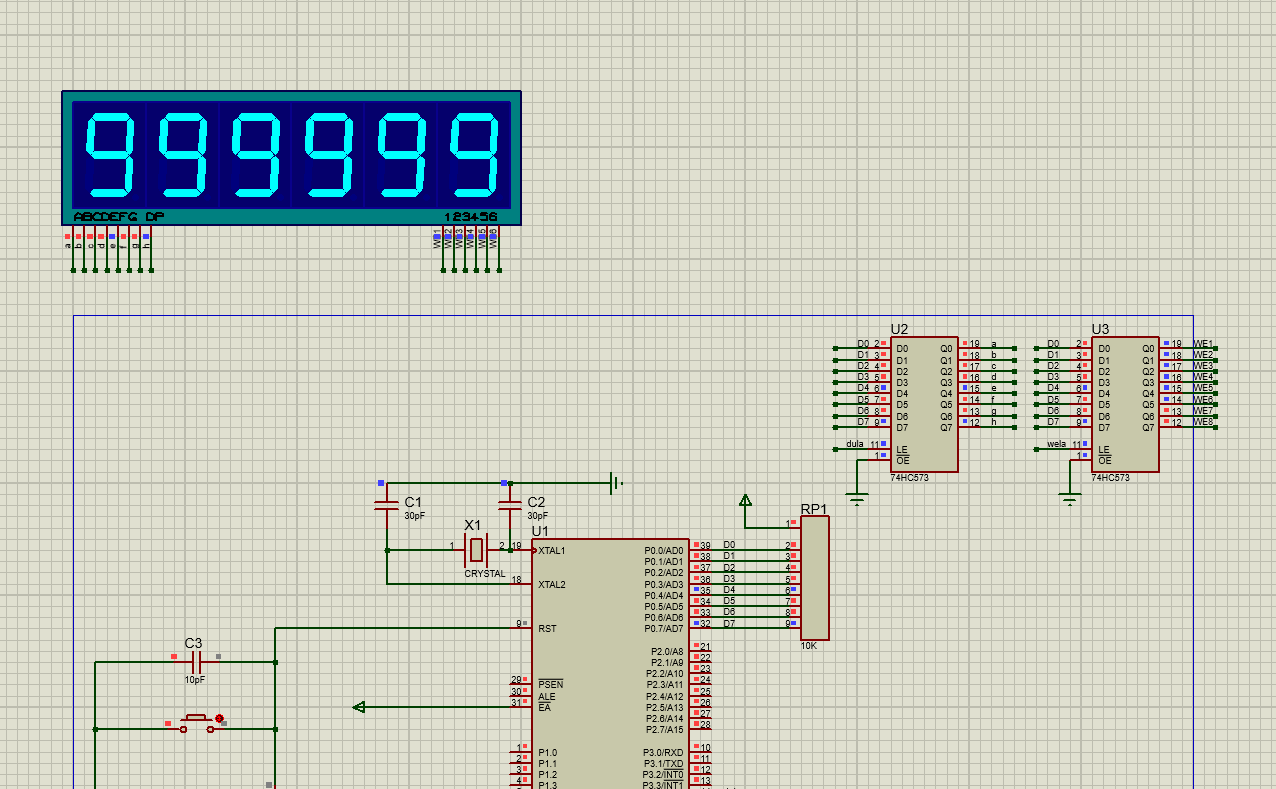

#图3：6位数码管显示9

c 复制代码

#include<reg52.h>  // 头文件

// 定义锁存器控制引脚
sbit dula=P2^4;	// 锁存器U2（段选）
sbit wela=P1^6;	// 锁存器U2（位选）

// 主函数
void main()
{
	// 1.位选控制
	wela=1;	 // 打开位选
	P0=0xc0; //
	wela=0;	 // 关闭位选

	// 2.段选控制
	dula=1;	 //	打开段选
	P0=0x6f; // 数码管显示"9"  0110 1111
	dula=0;	 // 关闭段选

	// 3.保持
	while(1);
}
