1. 研究背景
本代码面向旋转机械轴承故障诊断问题，基于凯斯西储大学（CWRU）公开的轴承振动数据。原始数据包含正常状态以及内圈、滚动体、外圈故障三种类型，每种故障又包含0.007、0.014、0.021英寸三种损伤直径，分别在1750 rpm、1772 rpm、1797 rpm三种转速下采集。代码通过信号分解、熵特征提取和机器学习分类，实现对轴承不同故障状态的自适应识别。
2. 主要功能
- 数据预处理：将长时振动信号分割为固定长度的样本，形成训练/测试集。
- 特征提取：利用ICEEMDAN 将振动信号分解为多个本征模态函数（IMF），并对每个IMF计算复合多尺度气泡熵（CMBE），构建特征向量。
- 故障分类：采用最小二乘支持向量机（LSSVM） 进行多分类，并引入灰狼优化算法（GWO） 自动寻优LSSVM的正则化参数
gam和核参数sig2，提升分类准确率。 - 结果可视化：绘制原始信号、IMF分量、包络谱、频谱、峭度图、能量熵图、混淆矩阵及分类结果散点图。
3. 算法步骤
-
数据加载与分帧
- 加载各.mat文件中的驱动端加速度信号（
DE_time）。 - 使用滑动窗口（窗口起点间隔
w=1000点，每帧长度s=2048点）截取样本，每个状态产生m=120个样本。 - 合并所有状态的样本，生成总数据矩阵
data（1200×2048）。
- 加载各.mat文件中的驱动端加速度信号（
-
ICEEMDAN分解
- 对每个样本进行ICEEMDAN分解，参数：噪声标准差
Nstd=0.1，噪声添加次数NR=80，最大分解层数MaxIter=8。 - 保留前8个IMF分量（不足则补零）。
- 对每个样本进行ICEEMDAN分解，参数：噪声标准差
-
复合多尺度气泡熵提取
- 对每个IMF计算CMBE，尺度因子
maxScale=10，嵌入维数m=2，相似容限r = r_factor * std(x)，r_factor=0.15。 - 每个样本得到
8 IMF × 10 尺度 = 80维特征向量。
- 对每个IMF计算CMBE，尺度因子
-
数据集划分
- 每个状态120个样本，取前90个训练、后30个测试。
- 特征归一化（
mapminmax）。
-
LSSVM基准分类
- 采用RBF核，

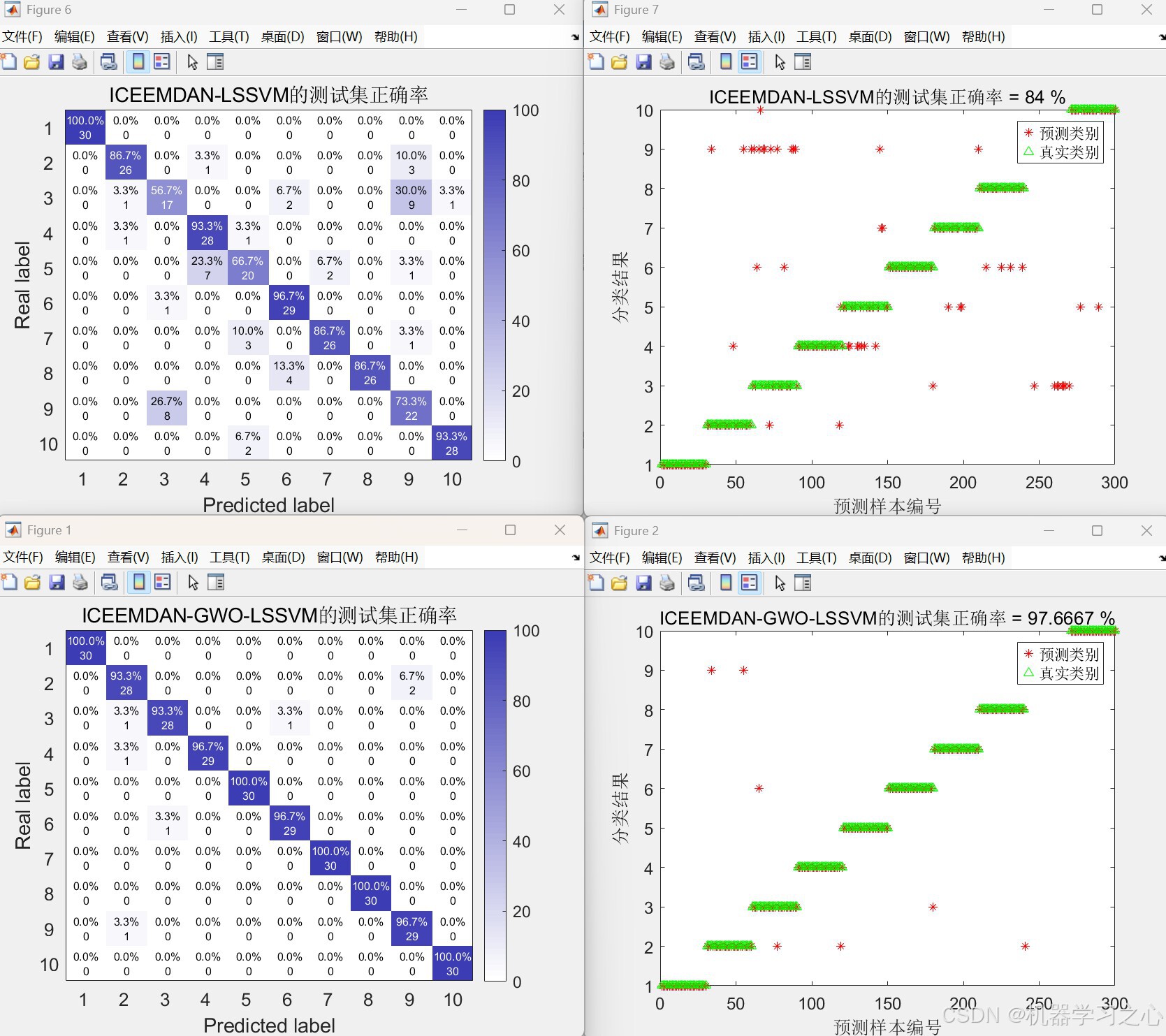

OneVsOne多分类编码，默认gam=1.2，sig2=1.5。 - 训练模型，预测测试集，计算准确率并绘制混淆矩阵。
- 采用RBF核，
-
GWO优化LSSVM参数
- 设置种群规模
popsize=15，最大迭代maxgen=30，参数搜索范围[1e-8, 1e8]。 - 以测试集准确率为适应度函数，寻优最佳

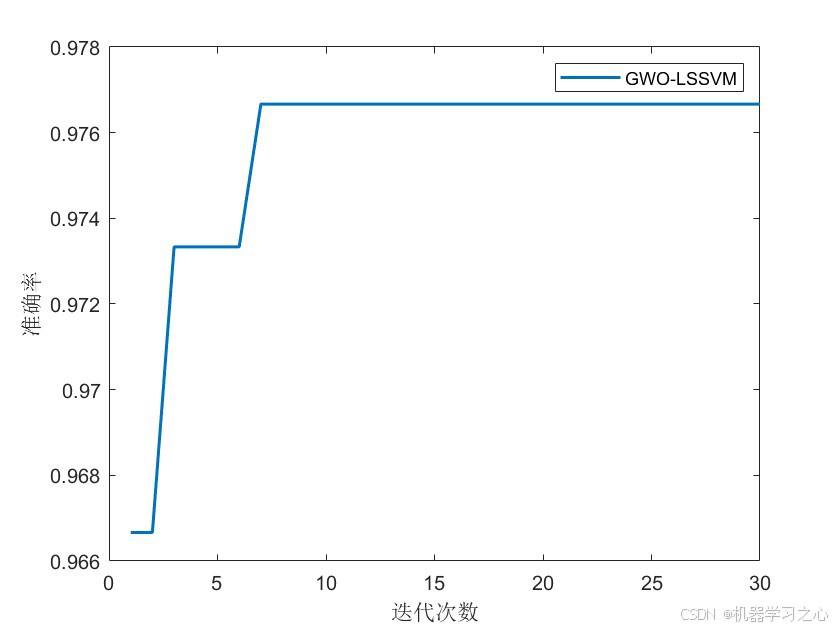

gam和sig2。 - 用最优参数重新训练LSSVM，输出优化后的分类结果与收敛曲线。
- 设置种群规模
4. 技术路线
振动信号 → ICEEMDAN分解 → IMF分量 → 复合多尺度气泡熵 → 特征向量 → LSSVM分类 → GWO参数优化 → 故障识别结果。
5. 公式原理
- ICEEMDAN：改进的完全自适应噪声集合经验模态分解，通过添加有限幅值的白噪声并取平均，抑制模态混叠，获得物理意义明确的IMF。
- 气泡熵（Bubble Entropy）：基于信号排序模式（"气泡"）的复杂度度量，对时间序列中相邻值的增减顺序进行编码并计算香农熵。复合多尺度则先对原始序列进行粗粒化（多尺度），再计算各尺度下气泡熵的均值，以反映信号在不同时间尺度上的不规则性。
- LSSVM ：将标准SVM的不等式约束改为等式约束，损失函数采用平方误差，将二次规划问题转化为线性方程组求解，计算效率更高。分类决策函数为：
y(x)=sign(∑i=1NαiK(x,xi)+b)y(\mathbf{x}) = \text{sign}\left( \sum_{i=1}^{N} \alpha_i K(\mathbf{x}, \mathbf{x}_i) + b \right)y(x)=sign(∑i=1NαiK(x,xi)+b)
其中核函数K(\\mathbf{x}_i, \\mathbf{x}_j) = \\exp(-\| \\mathbf{x}_i - \\mathbf{x}_j \|\^2 / (2\\sigma\^2)) 。 - GWO：模拟灰狼群体捕食行为，通过α、β、δ、ω四类狼的包围、狩猎和攻击机制更新位置，迭代寻优目标函数的最小值（此处转化为最大化分类准确率）。
6. 参数设定
| 模块 | 参数 | 值 | 说明 |
|---|---|---|---|
| 数据分割 | w |
1000 | 滑动窗口步长 |
s |
2048 | 样本长度 | |
m |
120 | 每类样本数 | |
| ICEEMDAN | Nstd |
0.1 | 噪声标准差 |
NR |
80 | 噪声添加次数 | |
MaxIter |
8 | 最大分解层数 | |
| CMBE | maxScale |
10 | 最大尺度因子 |
m |
2 | 嵌入维数 | |
r_factor |
0.15 | 相似容限系数 | |
| LSSVM | 核函数 | RBF | 径向基函数 |
| 编码 | OneVsOne | 一对多编码 | |
| GWO | popsize |
15 | 种群规模 |
maxgen |
30 | 最大迭代次数 | |
lb, ub |
[1e-8, 1e8] | 参数搜索范围 |
7. 运行环境
- 软件：MATLAB（R2024b及以上版本）。
- 数据文件 ：
97.mat、105.mat......236.mat等CWRU原始数据文件需存放于当前路径或子文件夹中。
8. 应用场景
- 工业旋转机械健康监测：如电机、风机、压缩机、汽轮机等设备的轴承故障诊断。
- 智能运维系统：可嵌入到在线监测平台，实时采集振动信号，自动提取特征并分类，实现故障早期预警与类型识别。
- 学术研究：验证新的信号分解方法（ICEEMDAN）与熵特征（CMBE）在机械故障诊断中的有效性，对比不同优化算法对分类器性能的提升作用。
