MCU串口实现串行flash编程器功能
- ✨MCU串口实现串行flash编程器功能,是基于STC公司
AiCube-ISP上位机上的扩展小工具实现的，参考其相关协议，移植到其他单片机上，实现相同的功能。
- 📌项目开源地址：
https://github.com/yourusername/spiflash_Serial_Read_Write - 📍参考STC官方的"外部串行Flash编程器"：
https://www.stcaimcu.com/thread-10774-1-1.html

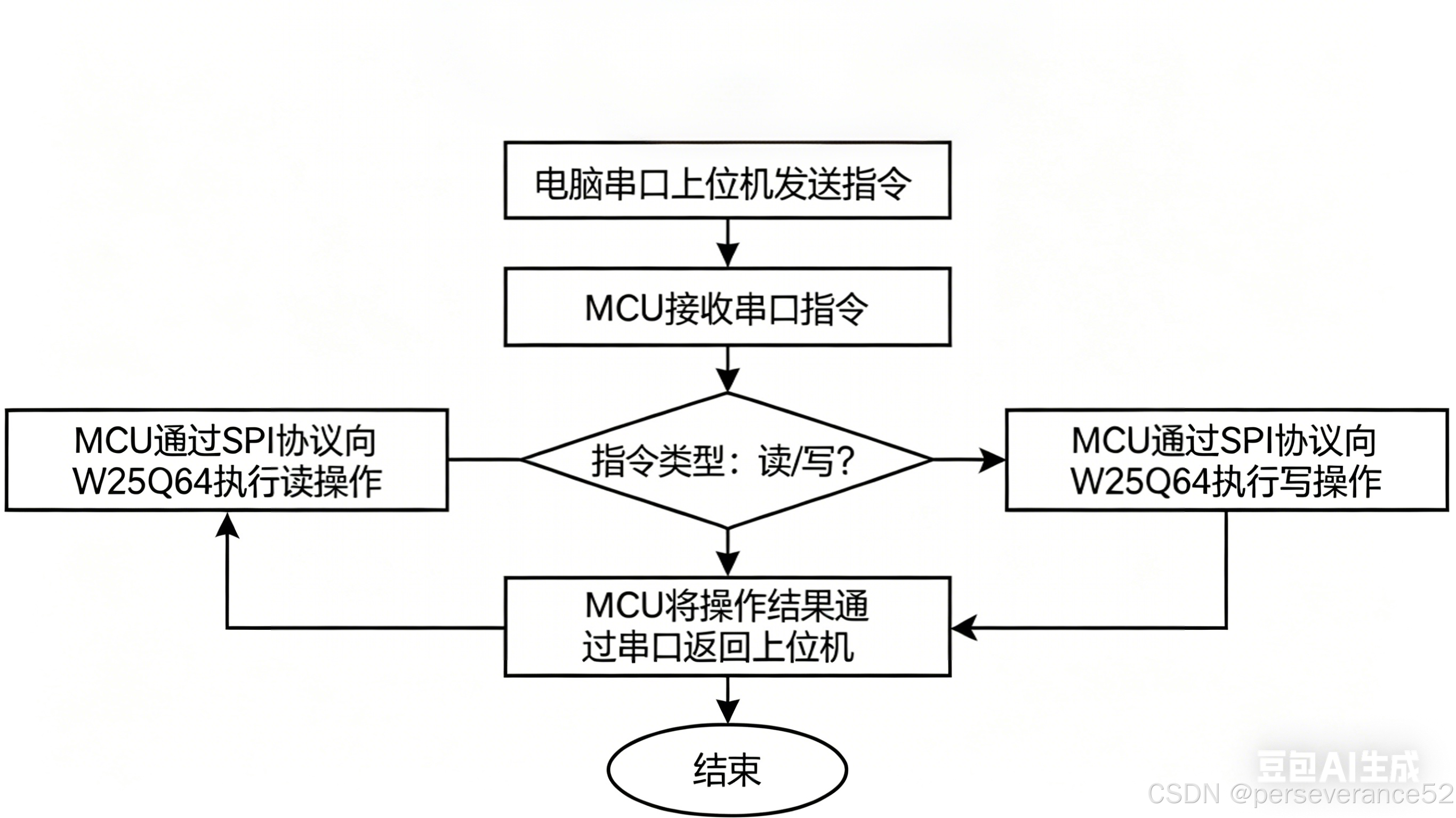

通过串口与上位机通讯，对串行 Flash 芯片进行读取、写入、擦除等操作。适用于嵌入式开发、固件更新、数据存储等场景。摆脱专用的flash编程器依赖。
目前仅移植到了STM32F1单片机上，以及基于Arduino平台的ESP32和ESP8266上实现此功能。其他单片机，只要带串口和软、硬件spi、QSPI接口都可以实现此功能的移植。
📝可扩展性说明
上位机与MCU串口之间的通讯协议是固定的，MCU与串行flash驱动方式可以根据所使用的MCU硬件条件实现，可以是软件模拟SPI方式或者硬件SPI方式，也可以是QSPI方式。

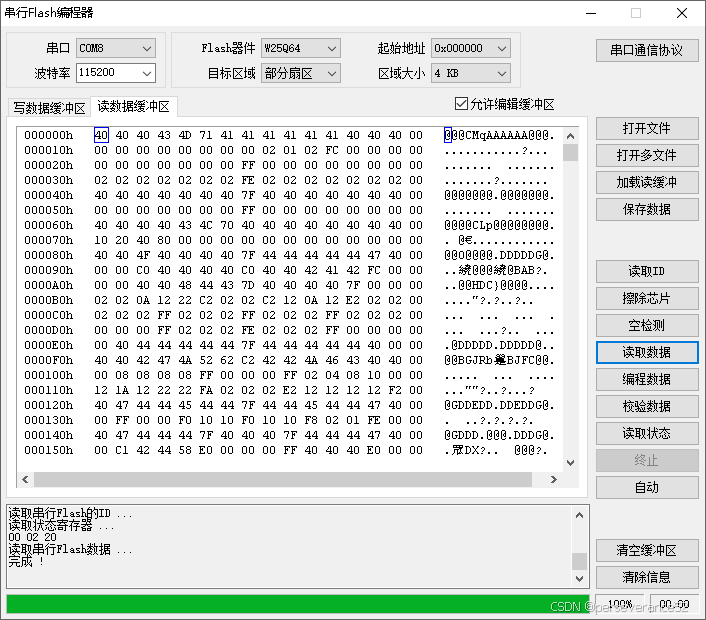

- 📙串行flash编程器界面：
📑例程说明
- 对于stm32单片机提供的2种串口接收数据处理方式：
- 单字节串口接收中断处理方式。
- 空闲中断 + DMA接收方式。
对于大多数单片机，不管是8位还是32位，方式一，基本都可以做到。
- Arduino 平台例程，串口接收数据处理方式：
- esp8266采用的是
serialEvent+超时查询接收方式。 - esp32采用
onReceive中断接收方式.
🍁flash编程验证工具
- 可以使用十六进制根据：HxD、WinHex、Compare工具。
通过写入和读取扇区数据，进行数据对比验证。
📘移植注意事项
- 串行flash与MCU之间的通讯时钟频率，一定要稳定，超出硬件通讯频率，会导致读写数据有问题。
个人在ESP8266上做验证时，通讯频率设置2MHz,读取的数据部分字节数据错误。调整到1MHz时钟频率，读取的全部数据验证完整。
- 数据的读写完整性影响因数：
- 串口波特率。
- MCU与串行flash的通讯时钟频率。
这两个因数，都会影响数据的读写准确性。
📗串行FLASH编程接口协议
- 通信概述
- 通信数据通过串口发送。
- 使用普通串口收发数据时，必须设置正确的波特率。
数据传输协议
功能 F0：读取目标FLASH的JEDEC ID
命令格式
41H 49H 43H F0H
命令说明
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 43H |
命令头（固定为 "AIC"） |
| 4 | F0H |
功能命令 |
返回数据
41H 49H 53H EFH 40H 18H
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 53H |
数据头（固定为 "AIS"） |
| 4 | EFH |
厂商代码ID |
| 5 | 40H |
FLASH类型ID |
| 6 | 18H |
FLASH容量ID |
功能 F1：读取目标FLASH的状态寄存器
命令格式
41H 49H 43H F1H
命令说明
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 43H |
命令头（固定为 "AIC"） |
| 4 | F1H |
功能命令 |
返回数据
41H 49H 53H 00H 02H 60H
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 53H |
数据头（固定为 "AIS"） |
| 4 | 00H |
状态寄存器1 |
| 5 | 02H |
状态寄存器2 |
| 6 | 60H |
状态寄存器3 |
功能 F2：读取目标FLASH的数据
命令格式
41H 49H 43H F2H A[3] A[2] A[1] A[0] L[3] L[2] L[1] L[0]
命令说明
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 43H |
命令头（固定为 "AIC"） |
| 4 | F2H |
功能命令 |
| 5~8 | A[3] A[2] A[1] A[0] |
目标地址（高字节在前） |
| 9~12 | L[3] L[2] L[1] L[0] |
读取的长度（高字节在前） |
返回数据
41H 49H 53H D[0] D[1] D[2] ...
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 53H |
数据头（固定为 "AIS"） |
| 4 | D[0] |
读取的数据1 |
| 5 | D[1] |
读取的数据2 |
| 6 | D[2] |
读取的数据3 |
| ... | ... | 后续数据 |
功能 F3：编程数据到目标FLASH
命令格式
41H 49H 43H F3H A[3] A[2] A[1] A[0] L[3] L[2] L[1] L[0] D[0] ...
命令说明
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 43H |
命令头（固定为 "AIC"） |
| 4 | F3H |
功能命令 |
| 5~8 | A[3] A[2] A[1] A[0] |
目标地址（高字节在前） |
| 9~12 | L[3] L[2] L[1] L[0] |
编程的长度（高字节在前） |
| 13 | D[0] |
编程的数据1 |
| 14 | D[1] |
编程的数据2 |
| ... | ... | 后续数据 |
返回数据
41H 49H 53H
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 53H |
数据头（固定为 "AIS"） |
功能 F4：擦除目标FLASH的全部扇区
命令格式
41H 49H 43H F4H
命令说明
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 43H |
命令头（固定为 "AIC"） |
| 4 | F4H |
功能命令 |
返回数据
41H 49H 53H
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 53H |
数据头（固定为 "AIS"） |
功能 F5：擦除目标FLASH扇区（4K字节）
命令格式
41H 49H 43H F5H A[3] A[2] A[1] A[0]
命令说明
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 43H |
命令头（固定为 "AIC"） |
| 4 | F5H |
功能命令 |
| 5~8 | A[3] A[2] A[1] A[0] |
目标扇区起始地址（高字节在前） |
返回数据
41H 49H 53H
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 53H |
数据头（固定为 "AIS"） |
功能 F6：擦除目标FLASH块扇区（32K字节）
命令格式
41H 49H 43H F6H A[3] A[2] A[1] A[0]
命令说明
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 43H |
命令头（固定为 "AIC"） |
| 4 | F6H |
功能命令 |
| 5~8 | A[3] A[2] A[1] A[0] |
目标扇区起始地址（高字节在前） |
返回数据
41H 49H 53H
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 53H |
数据头（固定为 "AIS"） |
功能 F7：擦除目标FLASH块扇区（64K字节）
命令格式
41H 49H 43H F7H A[3] A[2] A[1] A[0]
命令说明
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 43H |
命令头（固定为 "AIC"） |
| 4 | F7H |
功能命令 |
| 5~8 | A[3] A[2] A[1] A[0] |
目标扇区起始地址（高字节在前） |
返回数据
41H 49H 53H
| 字节序号 | 内容 | 说明 |
|---|---|---|
| 1~3 | 41H 49H 53H |
数据头（固定为 "AIS"） |
说明 ：所有多字节数值均采用大端模式（高字节在前）。示例中的返回数据为典型值，实际使用时请根据FLASH芯片返回的真实数据解析。
