一、为什么很多工程师开始寻找 ACS712 的国产替代方案？
在电机驱动、电源管理、BMS、电流保护以及工业控制系统中，ACS712 长期被用于低成本电流检测。该器件通过霍尔效应实现电流检测，具有结构简单、隔离测量的特点，因此在中小功率系统中应用广泛。
但在实际工程项目中，一些研发团队在新项目设计或产品迭代阶段，会主动寻找 ACS712 的国产替代方案，以提升供应稳定性并优化系统设计。
典型应用包括：
- 电机驱动控制器
- BMS 电池管理系统
- 充电设备
- DC-DC 电源模块
- 工业电流监测系统
工程师在选型时通常关注以下几个关键指标：
- 电流检测范围
- 供电电压
- 输出信号类型
- 精度与温漂
- 封装与散热能力
二、ACS712 在系统中的典型应用结构
ACS712 属于开环霍尔电流传感器，其核心工作原理是：电流流过内部导体时产生磁场，霍尔元件检测磁场变化并输出与电流成比例的电压信号。
典型系统结构如下：
母线电流 → 导体 → 磁场 → 霍尔芯片 → 模拟电压输出 → MCU ADC在系统设计中，该器件通常直接串联在电流路径中，通过 MCU 的 ADC 采集输出电压即可计算实际电流。
这种结构具有以下优点：
- 电气隔离
- 结构简单
- 成本较低
- 易于 MCU 采样
因此在消费电子、电源模块以及电机控制系统中应用较多。
三、国产替代方案需要关注哪些关键参数？
在寻找 ACS712 国产替代芯片时，工程师通常会从以下几个参数维度进行评估：
1 电流检测范围
不同系统的电流范围差异较大，例如：
- BMS：10A~50A
- 电机驱动：20A~100A
- 电源模块：5A~30A
因此电流检测芯片需要提供多种量程版本。
某些国产方案提供 ±10A 到 ±50A 的检测范围，能够覆盖大多数中等功率系统需求。
2 供电电压兼容性
传统 ACS712 主要工作在 5V 供电系统中，而现代 MCU 与控制系统越来越多使用 3.3V 电源架构。
因此在新系统设计中，如果电流传感器能够支持 3.3V 与 5V 双电源供电，会更容易兼容不同控制平台。
3 检测精度
在电流检测系统中，精度会直接影响：
- 电机控制稳定性
- 电池 SOC 计算
- 保护阈值判断
一些国产霍尔电流检测芯片可以实现 约 1% 的典型检测精度，能够满足多数工业控制和电源系统需求。
4 封装与PCB设计
国产替代方案通常采用 SOP-8 封装结构，在 PCB 设计中需要注意电流路径散热能力。
在电流较大的情况下，PCB设计建议包括：
- IP 电流端开窗布线
- 加厚铜箔（≥4oz）
- 多层过流结构
合理的 PCB 设计可以有效降低温升并提高长期可靠性。
四、国产霍尔电流检测芯片的工程应用优势
在实际工程系统中，开环霍尔电流检测芯片具有几个明显优势：
电气隔离测量
霍尔原理通过磁场检测电流，不需要与高压系统直接连接，因此可以提供天然隔离。
系统结构简单
无需高精度采样电阻和复杂放大电路，MCU 可以直接采样模拟信号。
功耗较低
相比分流电阻方案，不会产生额外的检测功耗。
适合批量产品
在中小电流系统中，整体 BOM 成本和系统复杂度都较低。
因此在以下系统中较为常见：
- 电机驱动控制器
- 充电设备
- BMS系统
- 工业电源
五、ACS712 国产替代器件参考
在国产电流检测芯片方案中，一些型号在结构和参数上可以作为 ACS712 的兼容替代方案，例如 VCS712 系列电流传感器。
其主要特性包括：
- 电流检测范围：±10A ~ ±50A
- 供电电压：3.3V / 5V
- 典型精度：约 1%

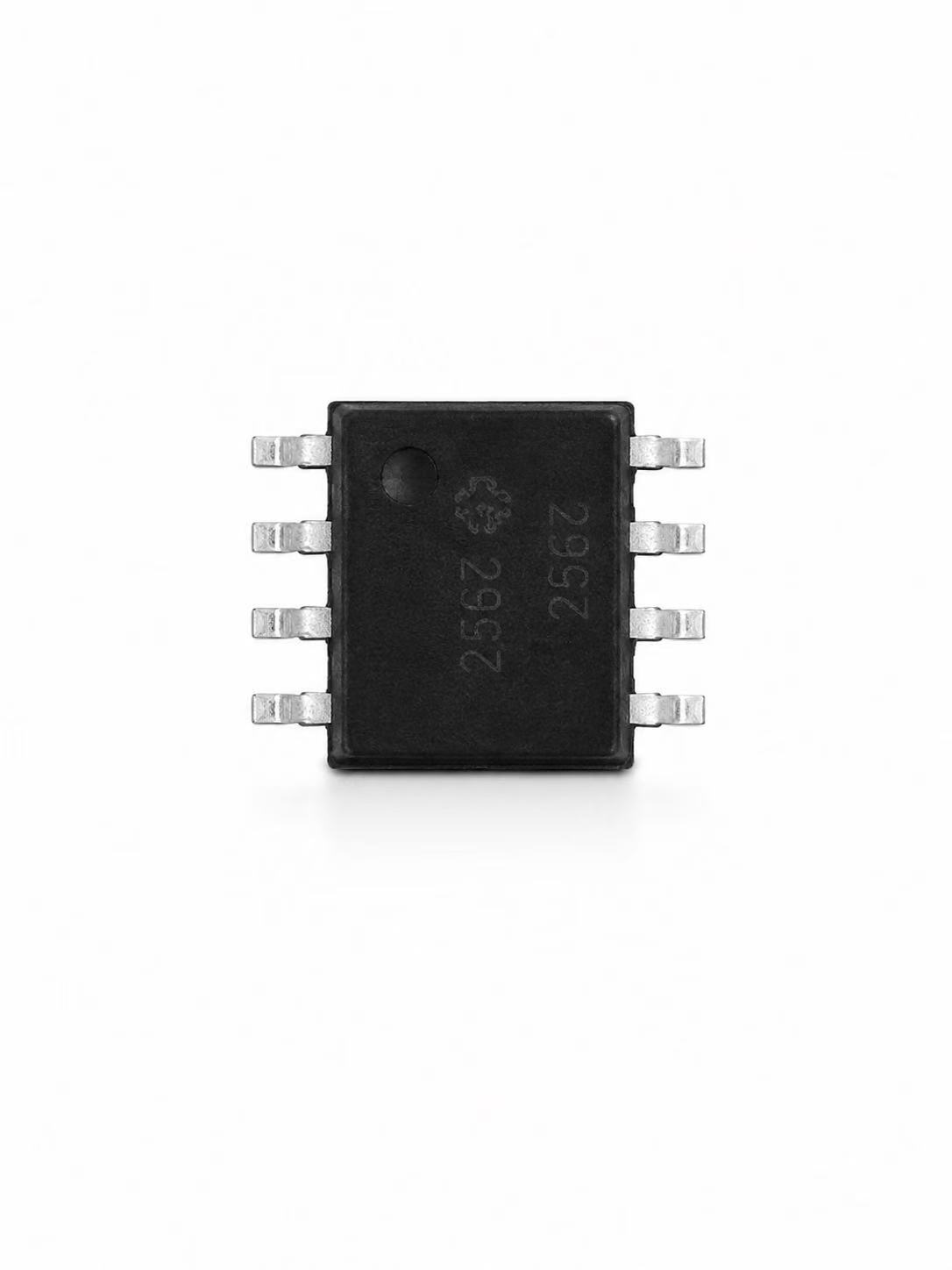

- 封装形式：SOP-8
- 输出方式：模拟电压输出
该类芯片在功能结构上与 ACS712 类似，可以用于电机控制、电源系统以及电流监测等应用场景，并且在系统设计上保持较高兼容性。
六、电流检测芯片选型建议
在实际工程设计中，电流检测方案选择通常需要综合考虑以下因素：
1 电流量程是否匹配系统需求
2 是否需要电气隔离
3 MCU ADC 采样范围是否兼容
4 PCB 电流路径散热能力
5 长期供货稳定性
对于 10A~50A 中小电流系统，开环霍尔电流检测芯片仍然是一种结构简单、成本合理的解决方案。
如果你正在做以下系统设计：
- 电机驱动
- BMS
- 工业电源
- 充电设备
合理选择霍尔电流检测芯片，可以有效提升系统的稳定性与设计效率。
