你可能每天都在用 delay_ms(1000)，却不知道是谁在背后帮你精准地数着这 1000 毫秒。它不是某个外设，而是 Cortex-M 内核自带的"心跳"------SysTick，全称 System Tick Timer （系统节拍定时器）。今天这篇博客，咱们把它从 24 位倒计时器的硬件结构，一路拆解到毫秒/微秒延时的代码实现。读完你会发现，原来 delay_ms 里还藏着计数值溢出的数学游戏。

一、发展历史：操作系统催生的内核定时器

1. 诞生：为时间片而生

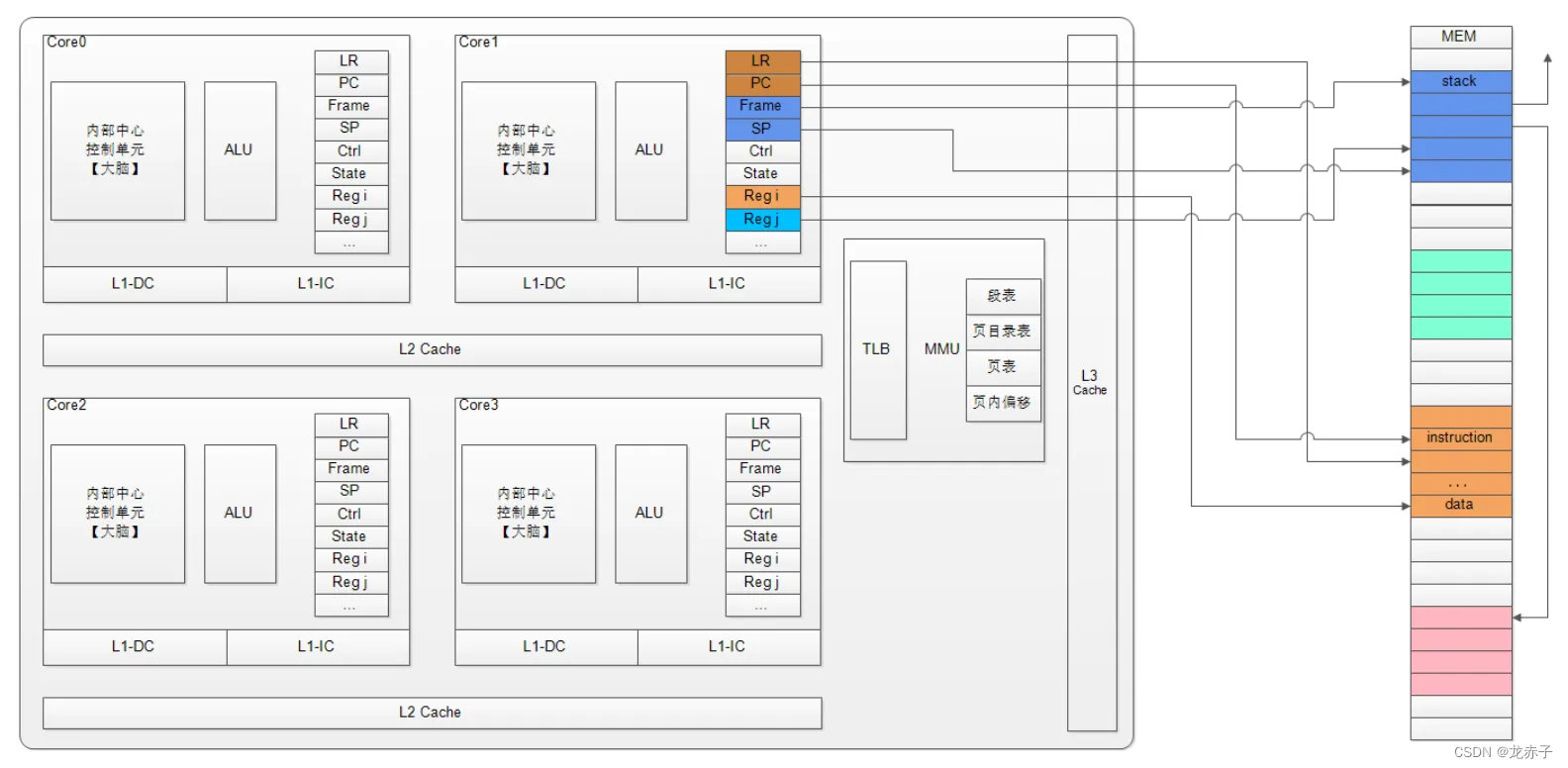

在嵌入式实时操作系统（RTOS）中，多个任务并发执行，CPU 必须在任务之间快速切换。这就要求有一个精准的定时器来产生固定间隔的"时间片"中断------时间一到，不管当前任务执行到哪，都必须停下来换下一个任务。 ARM 在设计 Cortex-M 内核时，直接把这样一个定时器做进了内核里，取名 SysTick。它不是挂在 APB 总线上的"外设"，而是内核的标配组件 ------任何 Cortex-M 芯片，不管 MCU 厂商是谁，SysTick 都在那里寄存器地址完全一样。

2. 嵌入化：从 `RTOS` 到裸机延时的通用工具

SysTick 最初为 RTOS 而设计，但裸机开发者很快发现它的另一个绝佳用途------精准延时。传统 for 循环延时受主频、编译器优化影响极大，挪一块板子就得重调循环次数。而 SysTick 直接挂在系统时钟上，72MHz 就每 1/72μs 减一，精度从"大概"变成了"确切"。 STM32F103 的 SysTick 是一个 24 位向下计数器，时钟源可选 HCLK（72MHz）或 HCLK/8（9MHz），每次计数到 0 时产生中断或置标志位，自动从 LOAD(重装载值寄存器) 寄存器重装载，周而复始。

3. 技术演进：从简单定时到系统心跳

年代	平台	定时器类型	核心特性
`1990s`	`51` 单片机	`8/16` 位向上计数	外设定时器，需手动配置中断
`2000s`	`ARM7TDMI`	`32` 位外设定时器	向量中断，无内核定时器
`2005s 至今`	`Cortex-M3/M4`	`24` 位 `SysTick`	内核定時器，所有 `Cortex-M` 统一地址
`未来`	`Cortex-M55`	`64` 位 `SysTick`	支持虚拟化和安全扩展

二、工作原理：一个永远倒计时的数字沙漏

1. 最直白的比喻：沙漏

SysTick 就像一个倒计时沙漏：

LOAD(重装载值寄存器) 寄存器：你设定沙漏的总沙子量（计数值）。

VAL(当前计数值寄存器) 寄存器：沙漏里当前剩余的沙子量（每时钟周期减少一粒）。

CTRL(控制与状态寄存器) 寄存器：沙漏的开关和设置面板。

倒数到 0 ：沙子漏完，沙漏自动翻转（从 LOAD(重装载值寄存器) 重新加载），同时举手报告"漏完了一次"。

每次沙子漏完，CTRL(控制与状态寄存器) 寄存器的第 16 位（COUNTFLAG）被置 1。你只需要读这个标志位，就知道延时到了没有。

2. 核心机制：硬件自动重载与标志轮询

SysTick 的工作流程总共三步：

硬件加载 ：使能定时器后，硬件自动将 LOAD(重装载值寄存器) 寄存器的值拷贝到 VAL(当前计数值寄存器) 寄存器。

递减计数 ：每个时钟周期 VAL(当前计数值寄存器) 减 1，直到 VAL(当前计数值寄存器) 变为 0。

置标志 + 重载 ：VAL(当前计数值寄存器) 回到 0 的瞬间，CTRL(控制与状态寄存器) 的第 16 位（COUNTFLAG）置 1，同时如果定时器未停止，硬件再次将 LOAD(重装载值寄存器) 的值加载到 VAL(当前计数值寄存器)，继续下一轮倒数。

你只需要在 while 循环里反复读 CTRL(控制与状态寄存器) 的第 16 位，读到 1 就表示一轮计数结束。如果配置了中断，读到 0 后 CPU 自动跳到 SysTick_Handler。

3. 关键特性一：`24` 位的限制与溢出处理

LOAD(重装载值寄存器) 和 VAL(当前计数值寄存器) 寄存器只有 24 位有效，取值范围 0x00000001 ~ 0x00FFFFFF（1 ~ 16,777,215）。以 HCLK=72MHz、HCLK 不分频作为时钟源为例，一轮计时最多只能跑 16,777,215 / 72MHz ≈ 0.233s，想延时 1 秒就需要多次循环。这就是毫秒延时函数里"先按最大值循环多次，最后再计剩余值"的数学根源。

4. 关键特性二：两种时钟源可选

CTRL(控制与状态寄存器) 寄存器的第 2 位选择时钟源：

`CLKSOURCE`	时钟源	频率（`HCLK=72MHz`）	微秒因子 `fac_us`	适用场景
`1`	`HCLK`（不分频）	`72MHz`	`72`	高精度短延时
`0`	`HCLK/8`	`9MHz`	`9`	低功耗长延时，省时钟功耗

选择 HCLK 不分频时精度最高，单步 1/72μs ≈ 13.9ns，但单轮计时最多 0.233s。选择 HCLK/8 时单步 1/9μs ≈ 111ns，但单轮计时可达 1.86s。

三、技术规格：`4` 个寄存器管好一个定时器

1. 寄存器一览

SysTick 只有 4 个寄存器，地址在 Cortex-M3 内核中固定不变：

|------------------|--------------|----------|-------------|
| 寄存器 | 地址偏移 | 宽度 | 功能 |
| CTRL(控制与状态寄存器) | 0xE000E010 | 32 位 | 控制与状态寄存器 |
| LOAD(重装载值寄存器) | 0xE000E014 | 24 位有效 | 重装载值寄存器 |
| VAL(当前计数值寄存器) | 0xE000E018 | 24 位有效 | 当前计数值寄存器 |
| CALIB(校准信息寄存器) | 0xE000E01C | 32 位 | 校准信息寄存器（只读） |

2. `CTRL(控制与状态寄存器)` 寄存器位域详解

CTRL(控制与状态寄存器) 是 SysTick 的"控制面板"，STM32 标准库通过 SysTick_Config() 函数间接操作它：

|--------|-------------|--------------------------------------------------------------------------|
| 位 | 名称 | 功能说明 |
| [16] | COUNTFLAG | 到期标志。当 VAL(当前计数值寄存器) 从 1 减到 0 时硬件自动置 1，读该位或写 VAL(当前计数值寄存器) 会清零 |
| [2] | CLKSOURCE | 时钟源选择：0 = HCLK/8，1 = HCLK |
| [1] | TICKINT | 中断使能：0 = 禁用中断（裸机轮询模式），1 = 使能中断（RTOS 模式） |
| [0] | ENABLE | 定时器使能：0 = 停止，1 = 启动 |

3. `LOAD(重装载值寄存器)` 与 `VAL(当前计数值寄存器)` 的关系

LOAD(重装载值寄存器) 是预设值，VAL(当前计数值寄存器) 是当前值。使能定时器后：

硬件自动将 LOAD(重装载值寄存器) 的值加载到 VAL(当前计数值寄存器)。

每个时钟周期 VAL(当前计数值寄存器) 减 1。

VAL(当前计数值寄存器) 减到 0 时，COUNTFLAG 置 1，同时 LOAD(重装载值寄存器) 的值再次加载到 VAL(当前计数值寄存器)。

写 VAL(当前计数值寄存器) 寄存器会立即清零 COUNTFLAG 并重新从新值开始计数。

单次计数的配置：LOAD(重装载值寄存器) = N（N 个时钟周期后置标志）。连续计数的配置：LOAD(重装载值寄存器) = N - 1（因为自动重载后 VAL(当前计数值寄存器) 从 N 开始递减，实际首次是 N 个周期，后续都是 N-1 个周期）。

4. 初始化 `SysTick`

初始化过程非常简单，核心就是配置时钟源并计算微秒/毫秒因子：

c 复制代码

uint32_t fac_us = 9;                                    /*CN:微秒因子，HCLK/8=9MHz时每微秒9个时钟--EN:Microsecond factor, 9 clocks per μs when HCLK/8=9MHz*/
uint32_t fac_ms = 9000;                                 /*CN:毫秒因子，HCLK/8=9MHz时每毫秒9000个时钟--EN:Millisecond factor, 9000 clocks per ms when HCLK/8=9MHz*/

/**
 * Function:    SysTick_Init
 * Description: CN:初始化SysTick定时器，选择时钟源并计算延时因子--EN:Initialize SysTick timer, select clock source and calculate delay factors
 * Parameters:  SysTick_CLKSource - CN:时钟源选择，SysTick_CLKSource_HCLK_Div8 或 SysTick_CLKSource_HCLK--EN:Clock source, SysTick_CLKSource_HCLK_Div8 or SysTick_CLKSource_HCLK
 * Return VAL(当前计数值寄存器)ue:无
 */
void SysTick_Init(uint32_t SysTick_CLKSource)
{
    SysTick->CTRL(控制与状态寄存器) = 0;                                   /*CN:清除所有标志，选择HCLK/8时钟，禁用中断，关闭定时器--EN:Clear all flags, select HCLK/8 clock, disable interrupt, stop timer*/

    if (SysTick_CLKSource_HCLK == SysTick_CLKSource)     /*CN:如果选择HCLK不分频--EN:If HCLK selected (no division)*/
    {
        SysTick->CTRL(控制与状态寄存器) |= SysTick_CLKSource_HCLK;         /*CN:时钟源设为HCLK（72MHz）--EN:Set clock source to HCLK (72MHz)*/
        fac_us = 72;                                     /*CN:72MHz时钟，每微秒72个时钟周期--EN:72MHz clock, 72 cycles per μs*/
        fac_ms = 72000;                                  /*CN:72MHz时钟，每毫秒72000个时钟周期--EN:72MHz clock, 72000 cycles per ms*/
    }
    else                                                 /*CN:否则选择HCLK/8--EN:Else select HCLK/8*/
    {
        fac_us = 9;                                      /*CN:9MHz时钟，每微秒9个时钟周期--EN:9MHz clock, 9 cycles per μs*/
        fac_ms = 9000;                                   /*CN:9MHz时钟，每毫秒9000个时钟周期--EN:9MHz clock, 9000 cycles per ms*/
    }
}

四、硬件实现：`SysTick` 功能框图

1. 功能框图

SysTick 的内部结构极其精简------时钟源选择器 → 24 位向下计数器（VAL(当前计数值寄存器)）→ 零检测器 → COUNTFLAG 标志和中断请求。没有预分频器（因为 CLKSOURCE 已经提供了 HCLK 和 HCLK/8 两个选项），没有捕获/比较通道。它是 Cortex-M 内核里最简单、最纯粹的一个定时器。

2. 特殊机制：`VAL(当前计数值寄存器)` 写操作即时生效

往 VAL(当前计数值寄存器) 写入任意值会立即产生两个效果：COUNTFLAG 被硬件清零，同时定时器从新值开始向下计数。这意味着如果你在延时中途写了 VAL(当前计数值寄存器)，前一段进度直接作废。这是裸机延时函数开头总要写 SysTick->VAL(当前计数值寄存器) = 0 的原因------确保计时从零开始，不受上一轮遗留值影响。

五、实践指南：用 `SysTick` 实现毫秒和微秒延时

1. 配置流程三步走

SysTick 的配置是所有外设中最简洁的之一：

关定时器，清标志 ：写 CTRL(控制与状态寄存器) = 0，确保干净启动。

选时钟源，设因子 ：根据精度需求选 HCLK 或 HCLK/8。

填 LOAD(重装载值寄存器)，清 VAL(当前计数值寄存器)，启动 ：写入目标计数值，清零当前计数器，拉高 ENABLE 位。

2. 以 `72MHz` `HCLK` 为例实现毫秒延时

(1) 参数确定

时钟源：HCLK（72MHz，不分频），微秒因子 fac_us = 72，毫秒因子 fac_ms = 72000。

LOAD(重装载值寄存器) 最大值：0x00FFFFFF = 16,777,215。

单轮最大延时：16,777,215 / 72,000 ≈ 233ms。超过 233ms 需分段循环。

(2) 初始化代码

初始化函数调用一次即可，后续 fac_us 和 fac_ms 全局生效：

c 复制代码

SysTick_Init(SysTick_CLKSource_HCLK);                    /*CN:选择HCLK不分频，72MHz，最高精度--EN:Select HCLK no division, 72MHz, highest precision*/

(3) 毫秒延时函数

用到的库函数/寄存器操作 API 及其功能说明如下：

|---------------------------|------------------------------------------------------|
| 函数名/寄存器操作 | 功能说明 |
| SysTick->CTRL(控制与状态寄存器) | 读写 SysTick 的控制/状态寄存器（位0=使能, 位1=中断, 位2=时钟源, 位16=到期标志） |
| SysTick->LOAD(重装载值寄存器) | 写入定时器重装载值（24 位有效，取值范围 1~16,777,215） |
| SysTick->VAL(当前计数值寄存器) | 写入任意值可清零当前计数值和 COUNTFLAG 标志 |

c 复制代码

/**
 * Function:    SysTick_Delay_Ms
 * Description: CN:SysTick毫秒延时，处理计数值超过24位上限的溢出情况--EN:SysTick millisecond delay, handles overflow when count exceeds 24-bit limit
 * Parameters:  ms - CN:延时的毫秒数--EN:Delay in milliseconds
 * Return VAL(当前计数值寄存器)ue:无
 */
void SysTick_Delay_Ms(uint32_t ms)
{
    uint32_t total = ms * fac_ms;                        /*CN:总时钟周期数--EN:Total clock cycles*/
    uint32_t max_VAL(当前计数值寄存器) = 0x00FFFFFF;                       /*CN:24位最大值16,777,215--EN:24-bit max VAL(当前计数值寄存器)ue 16,777,215*/
    uint32_t count = total / max_VAL(当前计数值寄存器);                    /*CN:需要按最大值计数的轮数--EN:Number of full max-VAL(当前计数值寄存器)ue rounds*/
    uint32_t remain = total % max_VAL(当前计数值寄存器);                   /*CN:最后不满一轮的剩余计数值--EN:Remaining count after full rounds*/

    SysTick->CTRL(控制与状态寄存器) &= ~((1 << 16) | 0x3);                 /*CN:清除到期标志，关闭定时器--EN:Clear count flag, disable timer*/

    if (count)                                           /*CN:需要多次按最大值计数--EN:Need multiple max-VAL(当前计数值寄存器)ue rounds*/
    {
        SysTick->LOAD(重装载值寄存器) = max_VAL(当前计数值寄存器);                         /*CN:加载24位最大值--EN:LOAD(重装载值寄存器) 24-bit max VAL(当前计数值寄存器)ue*/
        SysTick->VAL(当前计数值寄存器) = 0;                                /*CN:清零当前计数值--EN:Clear current VAL(当前计数值寄存器)ue*/
        SysTick->CTRL(控制与状态寄存器) |= 0x1;                            /*CN:启动定时器--EN:Start timer*/
        while (count--)
        {
            while (!(SysTick->CTRL(控制与状态寄存器) & (1 << 16)));        /*CN:等待一轮到期--EN:Wait for one round to expire*/
            SysTick->CTRL(控制与状态寄存器) &= ~(1 << 16);                 /*CN:写该位清零--EN:Write to clear flag*/
        }
        SysTick->CTRL(控制与状态寄存器) &= ~0x1;                           /*CN:停止定时器--EN:Stop timer*/
    }

    if (remain)                                          /*CN:处理剩余不满一轮的计数值--EN:Handle remaining count*/
    {
        SysTick->LOAD(重装载值寄存器) = remain;                          /*CN:加载剩余值--EN:LOAD(重装载值寄存器) remaining VAL(当前计数值寄存器)ue*/
        SysTick->VAL(当前计数值寄存器) = 0;
        SysTick->CTRL(控制与状态寄存器) |= 0x1;
        while (!(SysTick->CTRL(控制与状态寄存器) & (1 << 16)));
        SysTick->CTRL(控制与状态寄存器) &= ~((1 << 16) | 0x1);             /*CN:清除标志并停止定时器--EN:Clear flag and stop timer*/
    }
}

以延时 5000ms、HCLK=72MHz 为例，总时钟数 = 5000 × 72000 = 360,000,000。单轮最大 16,777,215，需跑 360,000,000 / 16,777,215 ≈ 21 轮完整最大值，再加一轮剩余值 7,678,485。这就是 count 和 remain 的由来。

(4) 微秒延时函数

c 复制代码

/**
 * Function:    SysTick_Delay_Us
 * Description: CN:SysTick微秒延时，适用于小于1864ms的短延时（无溢出处理）--EN:SysTick microsecond delay, for short delays under 1864ms (no overflow handling)
 * Parameters:  us - CN:延时的微秒数，注意不要超过 16,777,215 / fac_us--EN:Delay in μs, not exceeding 16,777,215 / fac_us
 * Return VAL(当前计数值寄存器)ue:无
 */
void SysTick_Delay_Us(uint32_t us)
{
    SysTick->CTRL(控制与状态寄存器) &= ~((1 << 16) | 0x3);                 /*CN:清除到期标志，关闭定时器--EN:Clear count flag, disable timer*/
    SysTick->LOAD(重装载值寄存器) = us * fac_us;                         /*CN:计算并加载总时钟数--EN:Calculate and LOAD(重装载值寄存器) total clock cycles*/
    SysTick->VAL(当前计数值寄存器) = 0;                                    /*CN:清零当前计数值--EN:Clear current count VAL(当前计数值寄存器)ue*/
    SysTick->CTRL(控制与状态寄存器) |= 0x1;                                /*CN:启动定时器--EN:Start timer*/
    while (!(SysTick->CTRL(控制与状态寄存器) & (1 << 16)));                /*CN:等待到期标志置1--EN:Wait for count flag to be set*/
    SysTick->CTRL(控制与状态寄存器) &= ~((1 << 16) | 0x1);                 /*CN:清除标志并关闭定时器--EN:Clear flag and stop timer*/
}

注意事项：us × fac_us 不能超过 16,777,215，否则溢出。HCLK 不分频时 fac_us = 72，单次最大延时 16,777,215 / 72 ≈ 233,000μs ≈ 233ms。延时超过这个值请调用毫秒版本的 SysTick_Delay_Ms。

六、多定时器配合：`SysTick` + `TIM` 的典型分工

裸机项目中 SysTick 通常只干一件事------做 delay_ms/delay_us。而 TIM 则负责 PWM 输出、输入捕获、编码器模式等复杂功能。两者的典型分工如下：

|------------|-------------------|--------------------------------|
| 定时器 | 职责 | 理由 |
| SysTick | 延时函数、系统心跳 | 配置简单，可直接轮询 COUNTFLAG，不占用中断资源 |
| TIM1 | 高级 PWM、互补输出、刹车 | 自带死区、刹车、互补通道 |
| TIM2/3/4 | 通用 PWM、输入捕获、编码器 | 功能全面，通道多，适合各类通用场景 |
| TIM6/7 | 精简单次或周期中断 | 基本定时器，无输入输出引脚，极致精简 |

中断优先级方面：SysTick 的中断号是 -1（SysTick_IRQn），几乎是最高的内核异常之一。RTOS 中 SysTick 中断通常设最高抢占优先级，确保任务调度不被外设中断阻塞；裸机中如果只用来延时，一般不开中断，靠轮询解决。

七、任意平台纯软件延时 vs 硬件 `SysTick`

如果 MCU 没有 SysTick（比如非 Cortex-M 内核），可以用 NOP 汇编宏模拟一个简单的阻塞延时。原理是数 NOP 个数，但在高频 CPU 上需要精确计算指令周期。

c 复制代码

/*========================================*/
/*CN:内嵌汇编指令宏--EN:Inline assembly instruction macros*/
/*========================================*/

#define DISI()          _asm {disi}               /*CN:关总中断--EN:Disable global interrupt*/
#define WDTC()          _asm {wdtc}               /*CN:清看门狗--EN:Clear watchdog timer*/
#define SLEP()          _asm {slep}               /*CN:进入休眠模式--EN:Enter sleep mode*/
#define NOP()           _asm {nop}                /*CN:空操作，单周期延时--EN:No operation, single-cycle delay*/
#define ENI()           _asm {eni}                /*CN:开总中断--EN:Enable global interrupt*/

1. 核心思想

纯软件延时的本质就是用 for 循环包 NOP 指令，用指令周期数凑延时时间。在 16MHz 主频的 MCU 上，一个 NOP 约 62.5ns，16 个约 1μs，16000 个约 1ms。但任何中断打断都会让 NOP 计数不准，软延时只适合关中断的极短微秒级场景。

2. 纯软件微秒延时

c 复制代码

/**
 * Function:    Soft_Delay_Us
 * Description: CN:纯软件微秒延时，16MHz下约16个NOP=1μs--EN:Pure software μs delay, ~16 NOPs=1μs at 16MHz
 * Parameters:  us - CN:延时的微秒数--EN:Delay in μs
 * Return VAL(当前计数值寄存器)ue:无
 */
void Soft_Delay_Us(uint16_t us)
{
    DISI();                                              /*CN:关中断，保护时序--EN:Disable interrupt to protect timing*/
    while (us--)
    {
        uint8_t i;
        for (i = 0; i < 16; i++)                         /*CN:16个NOP≈1μs@16MHz--EN:16 NOPs≈1μs@16MHz*/
        {
            NOP();
        }
    }
    ENI();
}

3. 软件方式 vs 硬件 `SysTick`

|----------|--------------------------|---------------------------|
| 维度 | 硬件 SysTick | 纯软件 NOP 延时 |
| 精度 | 时钟级精度（13.9ns @72MHz） | 受指令周期、中断打断影响，误差大 |
| CPU 占用 | 轮询模式下 CPU 仍被占满，但可用中断解放 | CPU 全阻塞，无法任何其他工作 |
| 跨平台移植 | Cortex-M 系列地址一致，直接复用 | 需按主频重新校准 NOP 个数 |
| 适用场景 | 所有 Cortex-M 裸机与 RTOS | 非 Cortex-M 内核、无任何硬件定时器时 |

八、提高延时精度与稳定性的技巧

1. 延时期间关总中断

微秒级延时对时序极其敏感，如果延时过程中被中断打断，实际延时会拉长。关键通信时序（如软件模拟 SPI 的时钟边沿）必须在 DISI()/ENI() 保护下执行。毫秒级延时一般不需要，留给系统响应其他中断。

2. 使用 `SysTick_Config` 中断模式替代轮询

裸机中的 while(!(SysTick->CTRL(控制与状态寄存器) & (1<<16))) 让 CPU 空转等标志，白白浪费处理能力。更推荐用中断模式------SysTick_Config() 使能中断，在 SysTick_Handler 里只做全局 tick 计数加一，delay_ms 改成挂起等待 tick 到达目标值，CPU 在此期间可以去执行其他逻辑或进入休眠。

3. 校准因子按实际频率重算

如果你在 SystemInit 中修改了系统时钟频率（比如用内部 HSI 降频到 8MHz），fac_us 和 fac_ms 必须同步重算，否则所有 delay_ms 都是错的。不放心的话可以在初始化里用宏自动根据 SystemCoreClock 计算，避免手动改出 bug。

九、SysTick这里为什么不初始化GPIO?

这是一个非常好的问题！你观察得非常仔细。

核心答案：`SysTick` 是内核内部的定时器，不需要也不存在 `GPIO` 引脚

SysTick 和 SPI、USART、GPIO 这些外设有一个根本性的区别：

外设类型	位置	是否需要 `GPIO` 初始化	原因
`SPI`、`I2C`、`USART`	芯片外设总线（`APB`/`AHB`）	✅ 需要	这些外设需要通过具体的芯片引脚与外部器件物理连接
`GPIO` 本身	芯片边界	✅ 需要	引脚就是 `GPIO` 的本质，必须配置方向、模式
`SysTick`	`Cortex-M` 内核内部	❌ 不需要	它是一个纯内部计数器，没有任何外部引脚

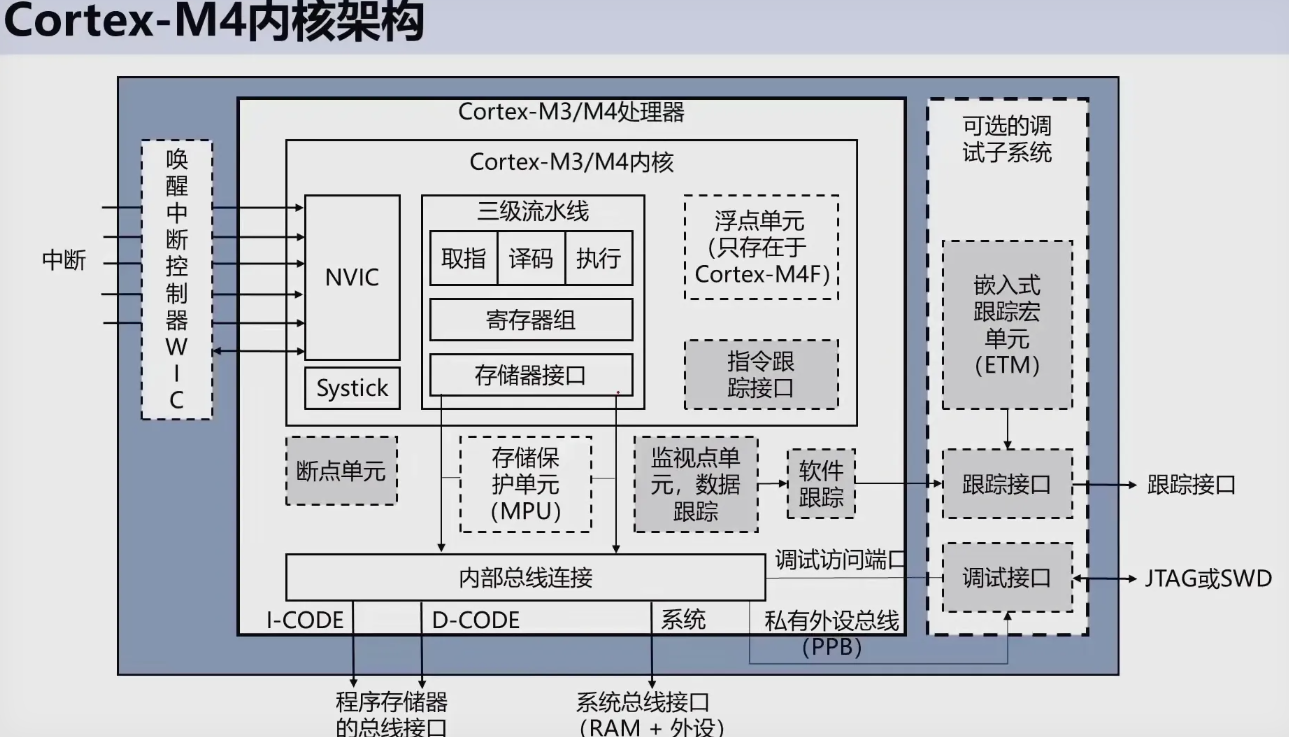

图解：`SysTick` 在内核中的位置

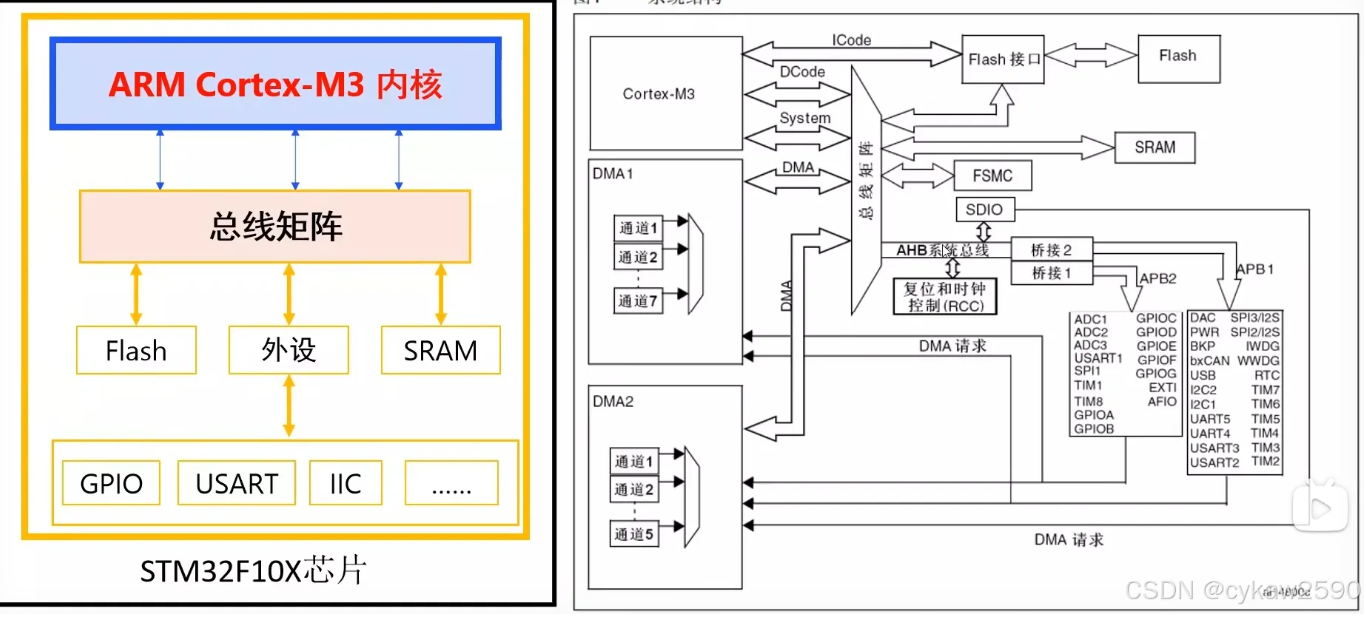

下面是一个简化的 STM32 芯片内部框图，注意 SysTick 的位置：

为什么 `SysTick` 不需要 `GPIO` 初始化？三个根本原因

1. 物理上不存在引脚

GPIO 初始化本质上是在配置芯片引脚 的电气特性（推挽/开漏、上拉/下拉、速度等）。SysTick 既不输入也不输出任何信号到芯片外部，它只是内核内部的一个计数器，因此无引脚可配。

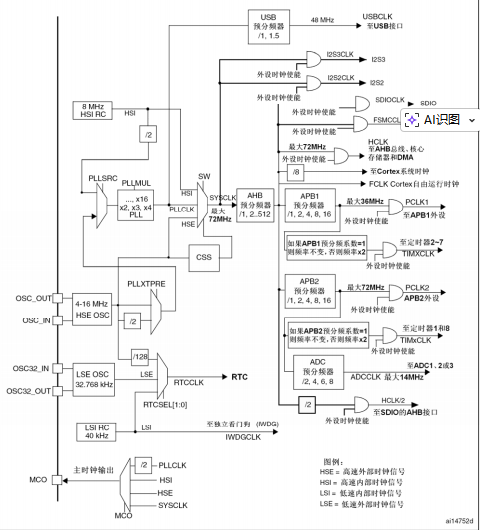

2. 时钟来源是内核时钟，不是外部引脚

SysTick 的时钟来自内部的 HCLK 或 HCLK/8，这是时钟树内部的信号线，不经过 GPIO 引脚。而 SPI 的 SCK、MOSI 等信号必须通过 GPIO 引脚输出到外部器件，所以需要初始化 GPIO 的复用功能。

3. 操作方式是对寄存器读写，不涉及引脚状态

所有对 SysTick 的操作都是通过读写 CTRL、LOAD、VAL 这几个内存映射寄存器完成的：

写 LOAD → 设置倒计时初值
读 CTRL → 查看计数到零标志
写 VAL → 清零当前计数值

这些操作不经过任何 GPIO 数据寄存器，因此完全不需要 GPIO 初始化。

一个类比帮助你理解

外设	类比	是否需要"接线路"？
`SPI` 从机	📬 邮局（需要收发信件的窗口）	✅ 需要，窗口就是引脚
`GPIO` 按键	🔘 一个按钮（装在面板上）	✅ 需要，按钮就是引脚
`SysTick`	⏰ 手机里自带的倒计时闹钟	❌ 不需要，完全在手机内部软件运行，没有外接按钮或显示屏

所以，回到你的问题

SysTick 不初始化 GPIO，不是代码写漏了，而是因为它根本就不是一个"引脚型"外设。

在配置 SysTick 时，你需要配置的是：

✅ 时钟源（CLKSOURCE）
✅ 重装载值（LOAD）
✅ 是否产生中断（TICKINT）
✅ 使能定时器（ENABLE）

但绝对不需要配置任何 GPIO_InitTypeDef 结构体或调用 GPIO_Init 函数。这是从物理架构上决定的，不是编程习惯问题。

验证一下：看 `SysTick` 的寄存器地址

SysTick 的寄存器映射在 0xE000E010 -- 0xE000E020 这个地址范围，这是 ARM 内核的系统控制空间（SCS） ，与 GPIO 外设的地址（0x40010800 附近）完全不同。这也从地址空间上证明了：GPIO 和 SysTick 是两套完全独立的硬件模块。

十、结语：内核自带的心跳，最轻量的时钟

SysTick 是 Cortex-M 内核送给你最简单的礼物------4 个寄存器、24 位倒计时、一条轮询标志位，就能让你的 delay_ms 从"大概"进化到"精确"。

下一次当你写下 delay_ms(1000)，愿你能想起那个不停倒数的 VAL(当前计数值寄存器)、那个到期就举手报告的 COUNTFLAG，还有那行优雅的溢出分段------把 360,000,000 掰成 21 + 1 轮的数学之美。

扩展阅读：

Cortex-M3 Technical Reference Manual -- SysTick 章节
PM0056: STM32F10xxx Cortex-M3 programming manual
《The Definitive Guide to ARM Cortex-M3 and Cortex-M4 Processors》 -- Joseph Yiu

74_SysTick滴答定时器中断

文章目录

一、发展历史：操作系统催生的内核定时器

1. 诞生：为时间片而生

2. 嵌入化：从 RTOS 到裸机延时的通用工具

3. 技术演进：从简单定时到系统心跳

二、工作原理：一个永远倒计时的数字沙漏

1. 最直白的比喻：沙漏

2. 核心机制：硬件自动重载与标志轮询

3. 关键特性一：24 位的限制与溢出处理

4. 关键特性二：两种时钟源可选

三、技术规格：4 个寄存器管好一个定时器

1. 寄存器一览

2. CTRL(控制与状态寄存器) 寄存器位域详解

3. LOAD(重装载值寄存器) 与 VAL(当前计数值寄存器) 的关系

4. 初始化 SysTick

四、硬件实现：SysTick 功能框图

1. 功能框图

2. 特殊机制：VAL(当前计数值寄存器) 写操作即时生效

五、实践指南：用 SysTick 实现毫秒和微秒延时

1. 配置流程三步走

2. 以 72MHz HCLK 为例实现毫秒延时

(1) 参数确定

(2) 初始化代码

(3) 毫秒延时函数

(4) 微秒延时函数

六、多定时器配合：SysTick + TIM 的典型分工

七、任意平台纯软件延时 vs 硬件 SysTick

1. 核心思想

2. 纯软件微秒延时

3. 软件方式 vs 硬件 SysTick

八、提高延时精度与稳定性的技巧

1. 延时期间关总中断

2. 使用 SysTick_Config 中断模式替代轮询

3. 校准因子按实际频率重算

九、SysTick这里为什么不初始化GPIO?

核心答案：SysTick 是内核内部 的定时器，不需要也不存在 GPIO 引脚

图解：SysTick 在内核中的位置

为什么 SysTick 不需要 GPIO 初始化？三个根本原因

1. 物理上不存在引脚

2. 时钟来源是内核时钟，不是外部引脚

3. 操作方式是对寄存器读写，不涉及引脚状态

一个类比帮助你理解

所以，回到你的问题

验证一下：看 SysTick 的寄存器地址

十、结语：内核自带的心跳，最轻量的时钟

2. 嵌入化：从 `RTOS` 到裸机延时的通用工具

3. 关键特性一：`24` 位的限制与溢出处理

三、技术规格：`4` 个寄存器管好一个定时器

2. `CTRL(控制与状态寄存器)` 寄存器位域详解

3. `LOAD(重装载值寄存器)` 与 `VAL(当前计数值寄存器)` 的关系

4. 初始化 `SysTick`

四、硬件实现：`SysTick` 功能框图

2. 特殊机制：`VAL(当前计数值寄存器)` 写操作即时生效

五、实践指南：用 `SysTick` 实现毫秒和微秒延时

2. 以 `72MHz` `HCLK` 为例实现毫秒延时

六、多定时器配合：`SysTick` + `TIM` 的典型分工

七、任意平台纯软件延时 vs 硬件 `SysTick`

3. 软件方式 vs 硬件 `SysTick`

2. 使用 `SysTick_Config` 中断模式替代轮询

核心答案：`SysTick` 是内核内部的定时器，不需要也不存在 `GPIO` 引脚

图解：`SysTick` 在内核中的位置

为什么 `SysTick` 不需要 `GPIO` 初始化？三个根本原因

验证一下：看 `SysTick` 的寄存器地址
