STM32保姆级入门教程｜第6章：定时器中断原理 + 精准LED闪烁（1s_2s_3s）实战（功能超详细+CubeIDE手把手）

原创 ✍️

文章标签：#stm32 #stm32cubeide #定时器中断 #TIM2 #led精准闪烁 #嵌入式入门 #单片机实战 #中断回调函数

系列前置博客（必看！否则跟不上哦😜）：

1. STM32保姆级入门教程｜第1章：零基础必看，从认知到实战全解析
2. STM32保姆级入门教程｜第2章：STM32CubeIDE 使用+STM32F103RCT6 + J-Link 实现 PA0 引脚 LED 点亮
3. STM32保姆级入门教程｜第3章：从新建工程到LED闪烁点灯（Hex生成+ST-Link/J-Link切换全攻略）
4. STM32保姆级入门教程｜第4章：GPIO输入+外部中断 实现按键控制LED（手把手全流程）
5. STM32保姆级入门教程｜第5章：GPIO内部结构 + 8种模式 + 功能详解

---

📚 本章目录（点击可跳转，懒人福音✨）

1. 前言（为什么要学定时器中断？）
2. 本章核心功能目标（学完能搞定啥？）
3. 定时器是什么？核心功能讲透（通俗不烧脑）
4. 定时器中断完整工作原理（一步一步拆明白）
5. 实战目标：LED精准亮灭（1s2s/3s）
6. CubeIDE手把手配置（一步一截图，零踩坑）
7. 代码功能详解（逐行拆解，新手也能懂）
8. 下载验证（见证奇迹的时刻🤩）
9. 2秒3秒亮灭修改（教你灵活变通）
10. 关键功能总结（新手必背，避免踩坑）
11. 常见问题排查（遇到问题不用慌）
12. 下篇预告 + 资料包

---

💡 前言

大家好，我是BackCatK Chen😎！

前面我们用 HAL_Delay() 实现了LED闪烁，但我敢说，90%的新手都踩过这个坑------HAL_Delay会"霸占"CPU，单片机啥也干不了，只能傻傻等时间到，而且精度还一般，项目里根本用不了！

今天咱们就学STM32的"核心技能"------定时器中断，它就像单片机的"专属闹钟"，后台默默计时，时间到了自动提醒CPU干活，不阻塞、精度高、稳定性拉满，是工业项目、电子产品的"标配"！

本章我把定时器功能、中断原理、分频计算、回调函数、实战配置全部讲到最细，全程用"大白话+表情包+一步一截图"，新手看完不仅能学会，还能彻底吃透，再也不用死记硬背！

---

🎯 本章核心功能目标（清晰明确，学完不迷茫）

1. 搞懂 ✅ STM32定时器的本质和核心功能（再也不被"PSC、ARR"搞懵）
2. 掌握 ✅ 定时时间计算公式（精准到秒，再也不会算错）
3. 学会 ✅ CubeIDE配置TIM2定时器（全截图，一步都不落下）
4. 掌握 ✅ 定时器中断启动方法（一行代码搞定）
5. 学会 ✅ 中断回调函数编写（逐行解释，知道每句代码干啥）
6. 实现 ✅ ：
   • LED 1秒亮 → 1秒灭（精准无漂移）
   • LED 2秒亮 → 2秒灭（灵活修改参数）
   • LED 3秒亮 → 3秒灭（举一反三）
7. 理解 ✅ 为什么定时器比HAL_Delay更强大、更专业（项目开发必懂）

---

⏰ 定时器是什么？核心功能讲透（最通俗，不烧脑）

2.1 定时器本质（一句话讲懂）

定时器 = 单片机内部一个"独立运行的精准电子秒表" 🔧

它最牛的地方在于：不需要CPU盯着，自己在后台默默计数，时间到了就主动"拍一下"CPU，让CPU去处理定时任务，CPU平时该干嘛干嘛，互不干扰！

2.2 定时器4大核心功能（新手重点记前2个）

1. 🕒 精准计时：从微秒级到秒级，精度极高，不会漂移（比HAL_Delay强10倍）
2. 🔔 自动触发中断：时间一到，自动通知CPU，不用CPU一直查询
3. 🚀 不阻塞程序：CPU可以同时运行其他代码（比如一边计时，一边检测按键）
4. 📌 拓展功能：PWM输出、输入捕获、编码器计数（后续章节慢慢学，先搞定基础）

本章我们只聚焦前两个核心功能：精准计时 + 中断触发 → 控制LED亮灭，把基础打牢！

2.3 定时器 vs HAL_Delay（功能大比拼，一眼看清差距）

实现方式	功能特点	是否阻塞CPU	精度	项目使用建议
HAL_Delay()	干等，CPU卡住不动	是 ❌（坑！）	一般（有误差）	调试临时用，项目不推荐
定时器中断	后台计时，自动提醒	否 ✅（推荐！）	极高（无漂移）	必须用，工业级标准

💡 结论：只要是项目开发，必用定时器中断！HAL_Delay只能用来临时调试，别当真～

---

🔍 定时器中断完整工作原理（功能流程拆明白，新手也能懂）

3.1 先搞懂：中断是什么？（通俗比喻）

中断就像你家里的闹钟 ⏰：

1. 你在看书（CPU运行主程序）
2. 闹钟响了（定时器中断触发）
3. 你立刻停下看书，去关闹钟（CPU暂停主程序，执行中断回调函数）
4. 关完闹钟，继续看书（CPU回到主程序，正常运行）

简单说：中断 = 优先级最高的"紧急任务"，时间到了必须优先处理！

3.2 定时器中断工作全流程（逐步骤功能解释，必看！）

结合STM32F103芯片，我们一步步拆解，每一步都讲清功能：

1. 📡 系统时钟供给 ：STM32F103默认系统时钟是 72MHz（高频时钟，太快了，定时器用不了）
2. ⚙️ 预分频器（PSC）：把72MHz的高频时钟"减速"，变成我们需要的低频时钟（比如10kHz）
3. 🔢 计数器（CNT）：从0开始，每来一个时钟脉冲，就自动加1（相当于秒表"滴答"一下）
4. 📏 自动重装载值（ARR）：设定一个"目标值"，计数器数到这个值就"溢出"（相当于秒表到点了）
5. 🔔 中断触发：计数器溢出后，立刻向CPU发送"中断信号"，提醒CPU处理任务
6. 📝 执行回调函数：CPU收到信号，暂停主程序，执行我们写的"翻转LED"代码
7. 🔄 自动重启：计数器自动清0，重新开始计数，循环往复，实现LED持续闪烁

3.3 最核心公式（精准定时，必须背！背会直接封神🤩）

定时时间的计算，就靠这一个公式，再也不用瞎猜参数：

定时时间（秒）= (PSC + 1) × (ARR + 1) / 定时器时钟

⚠️ 重点提醒：

• STM32F103 定时器时钟 = 72MHz = 72000000Hz（固定值，不用改）
• PSC和ARR都是"从0开始计数"，所以要加1（新手最容易漏加，导致时间算错！）

举个例子：想实现1秒定时，代入公式就能算出PSC和ARR，后面实战会详细算，不用担心～

---

🎯 实战目标：LED精准亮灭（1s/2s/3s）

沿用前面章节的硬件配置，不新增任何硬件，只改软件配置，实现3种精准闪烁效果：

✅ 效果1：LED 1秒亮 → 1秒灭（循环，精准无漂移）

✅ 效果2：LED 2秒亮 → 2秒灭（循环，修改参数即可）

✅ 效果3：LED 3秒亮 → 3秒灭（循环，举一反三）

硬件基础：PA0引脚 → LED（推挽输出），和第5章完全一致，不用重新接线！

---

🛠️ CubeIDE手把手配置（一步一截图，零踩坑，新手直接照搬）

全程用我们第5章的工程，不用新建，直接继承GPIO配置，节省时间～

步骤1：打开第5章工程（继承PA0 LED配置）

打开之前保存的工程，工程中已包含：

• PA0：LED 推挽输出（不用改）
• PA5：按键上拉输入（本章用不到，不管它）

💡 小提醒：如果忘记保存工程，重新打开第5章的工程即可，不用重新配置GPIO～

步骤2：开启TIM2内部时钟（定时器"供电"）

操作步骤：

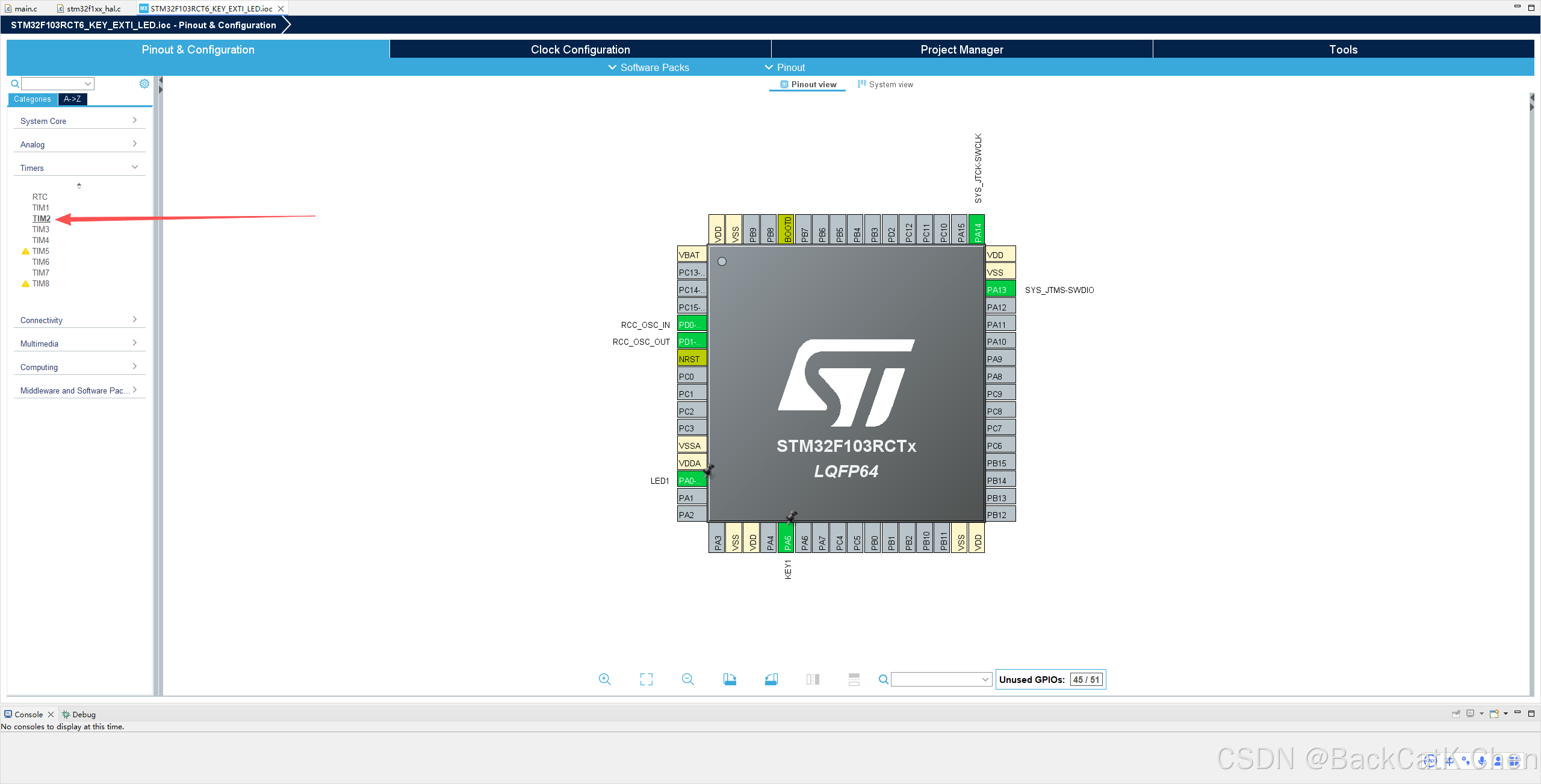

1. 点击左侧 Timers 文件夹，展开后选择 TIM2（STM32F103的TIM2是16位定时器，够用了）

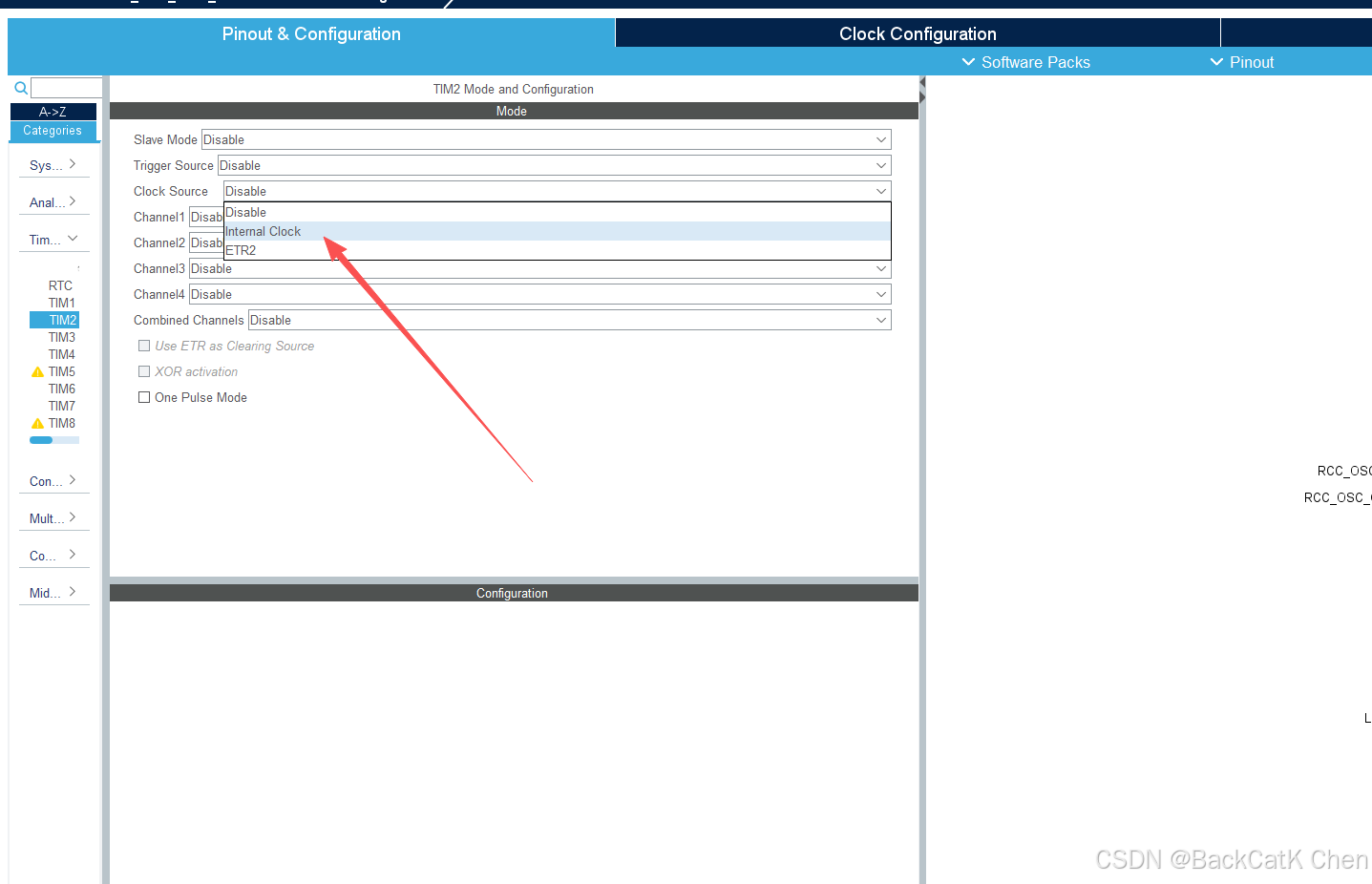

   2. 在右侧 Clock Source 下拉菜单中，选择 Internal Clock（内部时钟）

📌 功能解释：让TIM2使用单片机内部的72MHz时钟运行，这是定时器工作的基础，必须选对！

步骤3：配置PSC和ARR（实现1秒精准定时，核心步骤）

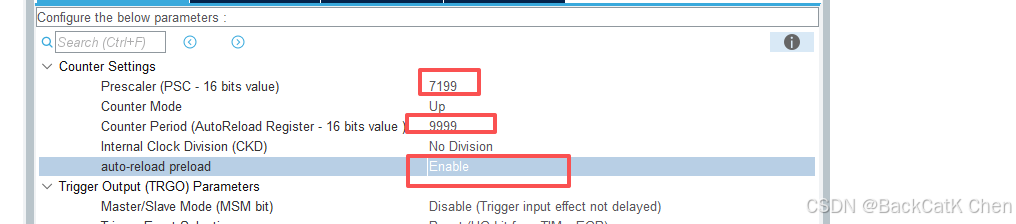

切换到 Parameter Settings 界面，配置以下3个参数（直接照搬，不用自己算，后面会讲计算过程）：

• Prescaler (PSC)：7199（预分频器，减速用）
• Counter Period (ARR)：9999（自动重装载值，定时目标值）
• Auto-reload Preload：Enable（自动重装载，循环计时）

💡 功能详解：

• PSC（预分频器）：把72MHz时钟分成7200份，每份就是10kHz（72MHz ÷ 7200 = 10kHz）
• ARR（自动重装载值）：计数器从0数到9999，刚好是10000个脉冲
• Auto-reload Preload：开启后，计数器溢出后会自动清0，重新开始计数，实现循环定时

📌 计算过程（1秒定时，手把手算，新手也能会）(或者考虑我之前的博客有更详细的说明：STM32定时 计算公式)：
定时时间 = (7199+1) × (9999+1) / 72000000
= 7200 × 10000 / 72000000
= 72000000 / 72000000 = 1 秒

完美！刚好是1秒，精准无误差～

步骤4：开启NVIC中断（打开"闹钟开关"）

操作步骤：

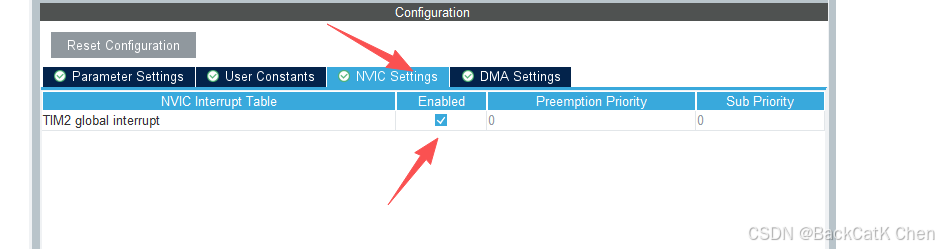

1. 切换到 NVIC Settings 界面
2. 找到 TIM2 global interrupt，勾选 Enable（开启TIM2中断总开关）
3. 优先级（Priority）默认即可（新手不用改，后续再讲中断优先级）

📌 功能解释：这一步相当于"打开闹钟的声音"，如果不开启，定时器就算时间到了，也不会通知CPU，中断就没用了！

步骤5：生成代码（CubeIDE自动写底层，懒人福利）

点击右上角保存图标（💾），弹出提示点击Yes，等待代码生成完成后进入代码编辑界面。

💡 小提醒：生成代码后，会自动打开工程，不用手动打开，直接开始编写代码即可～

---

💻 代码功能详解 + 实战编写（逐行拆解，新手也能懂）

生成代码后，我们只需要添加2部分代码：

1. 启动定时器中断（让"闹钟"开始工作）
2. 编写中断回调函数（"闹钟响了"要做的事------翻转LED）

6.1 启动定时器中断（必须写，一行代码搞定）

操作步骤：

1. 打开 main.c 文件（左侧Project窗口，展开Src文件夹，找到main.c）

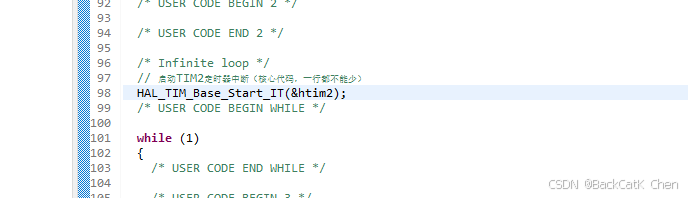

2. 在 while(1) 循环的上方，添加以下代码：

// 启动TIM2定时器中断（核心代码，一行都不能少）
HAL_TIM_Base_Start_IT(&htim2);

📌 逐行功能解释：

• HAL_TIM_Base_Start：启动定时器的基础功能（相当于"打开秒表"）
• _IT：表示"开启中断模式"（相当于"打开闹钟声音"）
• &htim2：指定我们要启动的是TIM2定时器（不能写成TIM1、TIM3，否则报错）

6.2 编写中断回调函数（核心中的核心！）

中断回调函数的作用：定时器时间到了，自动执行这个函数里的代码（我们要做的就是"翻转LED"）。

操作步骤：

1. 打开工程Core → Src → main.c文件，在/* USER CODE BEGIN Includes */下方添加宏定义（封装引脚和电平）：

/* USER CODE BEGIN Includes */
// 封装LED引脚和电平逻辑，后期修改仅需改此处
#define LED1_PORT GPIOA
#define LED1_PIN  GPIO_PIN_0
#define LED1_ON   GPIO_PIN_RESET  // 低电平点亮
#define LED1_OFF  GPIO_PIN_SET    // 高电平熄灭
/* USER CODE END Includes */

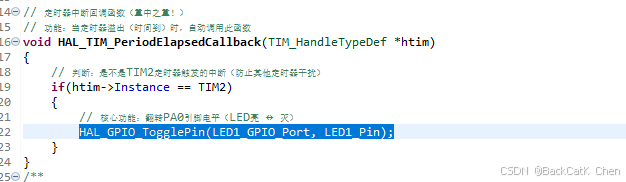

2. 在 main.c 文件的最下方（main 函数结束之后），添加以下代码：

// 定时器中断回调函数（重中之重！）
// 功能：当定时器溢出（时间到）时，自动调用此函数
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    // 判断：是不是TIM2定时器触发的中断（防止其他定时器干扰）
    if(htim->Instance == TIM2)
    {
        // 核心功能：翻转PA0引脚电平（LED亮 ↔ 灭）
        HAL_GPIO_TogglePin(LED1_GPIO_Port, LED1_Pin);
    }
}

📌 逐行功能拆解（新手必看，搞懂每一句）：

1. HAL_TIM_PeriodElapsedCallback：STM32 HAL库的"定时器溢出回调函数"，名字固定，不能改，改了就不会自动执行！
2. TIM_HandleTypeDef *htim：参数，用来判断是哪个定时器触发的中断（比如TIM2、TIM3）
3. if(htim->Instance == TIM2)：判断当前中断是不是TIM2触发的，避免其他定时器（比如TIM3）干扰，新手一定要加，否则可能出问题！
4. HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin)：翻转LED电平------原来亮，就变灭；原来灭，就变亮（LED_GPIO_Port和LED_Pin是第5章定义的，不用改）

💡 小技巧：回调函数不用手动调用，定时器时间到了，会自动触发执行，是不是很方便？

---

✨ 下载验证（见证奇迹的时刻！）

代码编写完成后，就可以下载到单片机，看看LED是不是精准1秒闪烁～

操作步骤：

1. 连接J-LinkST-Link到单片机和电脑
2. 点击CubeIDE右上角的"下载"按钮（图标是一个向下的箭头）
3. 下载完成后，单片机自动运行程序

精准LED闪烁

✅ 预期现象：LED 精准1秒亮 → 1秒灭，循环往复，无漂移、不卡顿，此时CPU还能同时处理其他任务（比如检测按键），比HAL_Delay强太多！

🎉 恭喜！你已经学会了定时器中断的核心用法，离项目开发又近了一步～

---

🔄 修改为2秒/3秒亮灭（教你灵活变通，举一反三）

学会了1秒闪烁，2秒、3秒就很简单了，只需要修改PSC和ARR的值，代入公式重新计算即可，不用改代码！

8.1 实现2秒亮灭（精准无误差）

参数配置（直接照搬）：

• PSC = 7199（不变，还是把72MHz分成7200份）
• ARR = 19999

计算过程：
时间 = (7199+1) × (19999+1) / 72000000
= 7200 × 20000 / 72000000 = 2 秒

8.2 实现3秒亮灭（精准无误差）

参数配置（直接照搬）：

• PSC = 7199（不变）
• ARR = 29999

计算过程：
时间 = (7199+1) × (29999+1) / 72000000
= 7200 × 30000 / 72000000 = 3 秒

💡 小技巧：PSC可以不变，只改ARR的值，就能调整定时时间，ARR越大，定时时间越长，新手可以自己试试调整ARR，看看LED闪烁速度的变化～

---

📝 关键功能总结（新手必背，避免踩坑！）

1. ⚙️ PSC 预分频器：功能是"减速"，把72MHz高频时钟变成低频时钟，数值越大，时钟越慢；
2. 📏 ARR 自动重装载值：功能是"设定定时目标"，数值越大，定时时间越长；
3. 🔔 中断：功能是"时间到提醒CPU"，必须开启NVIC中断，否则无效；
4. 📌 回调函数：功能是"存放定时任务"（比如翻转LED），名字固定，不能改；
5. 📊 核心公式：定时时间 = (PSC+1)×(ARR+1)/72000000（记牢，不会算错）；
6. 🚀 启动函数：HAL_TIM_Base_Start_IT(&htim2)（一行都不能少，否则定时器不工作）。

---

❌ 常见问题排查（遇到问题不用慌，对照排查！）

新手最容易踩的4个坑，全部整理好了，遇到问题直接对照：

1. 🚫 LED不闪烁 → 原因：忘记添加 HAL_TIM_Base_Start_IT(&htim2)，定时器没启动；
2. ⏱️ 时间不准 → 原因：PSCARR计算错误（漏加1），或未开启Auto-reload Preload；
3. 🔇 中断不触发 → 原因：NVIC中断未开启（步骤4没做），或回调函数名字写错；
4. 💡 灯不亮 → 原因：PA0引脚未配置为推挽输出（回到第5章检查GPIO配置）。

---

📢 下篇预告（精彩不容错过！）

STM32保姆级入门教程｜第7章：串口通信（USART）收发数据 + printf重定向打印调试

手把手教你：配置串口、实现printf打印、串口收发数据、上位机通信，学会串口调试，再也不用瞎猜程序有没有运行！

原创不易，若本文对你有帮助，欢迎点赞👍、收藏⭐、关注➕，有任何问题可在评论区留言，我会一一回复！

本文所使用的工程文件已上传至配套资源中，如有需要可自行下载。也可关注博主后留言获取。
