上篇我们完成了 BLC、LSC、AWB、CCM 的客观标定，建立了科学的成像基准。本篇将继续主观调试、IQ 文件配置、常见问题排查等，直至完整 ISP 调试流程落地。
主观调试

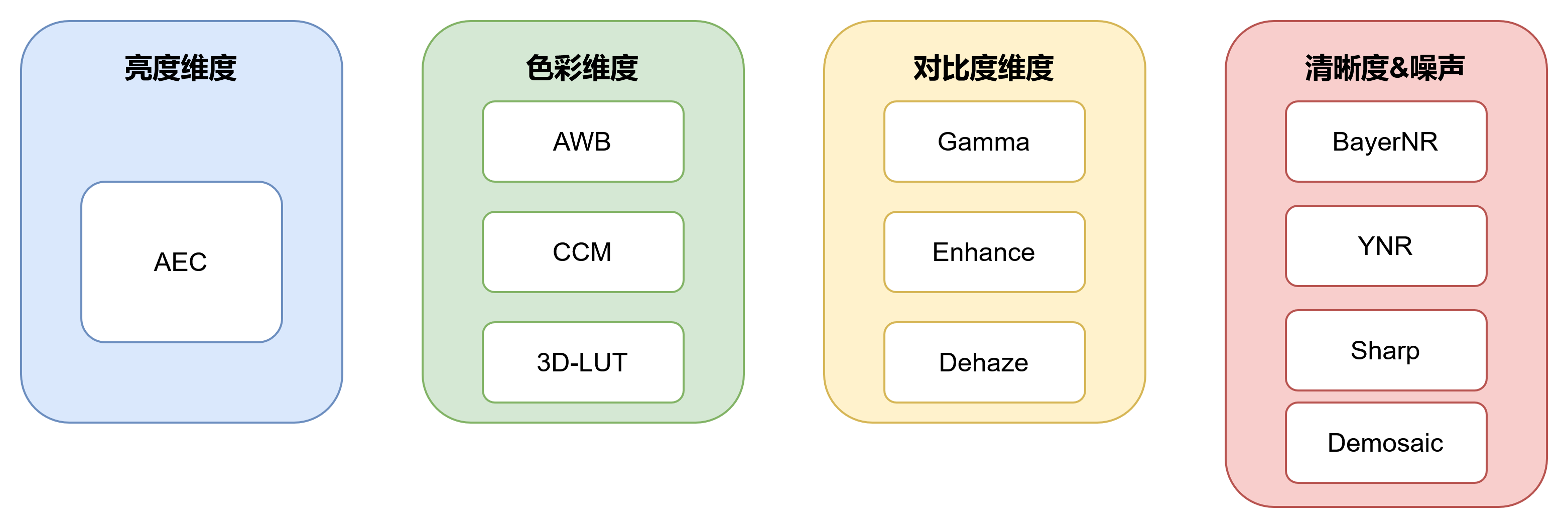

主观调试流程总览
RK3576 ISP39 内部 Pipeline

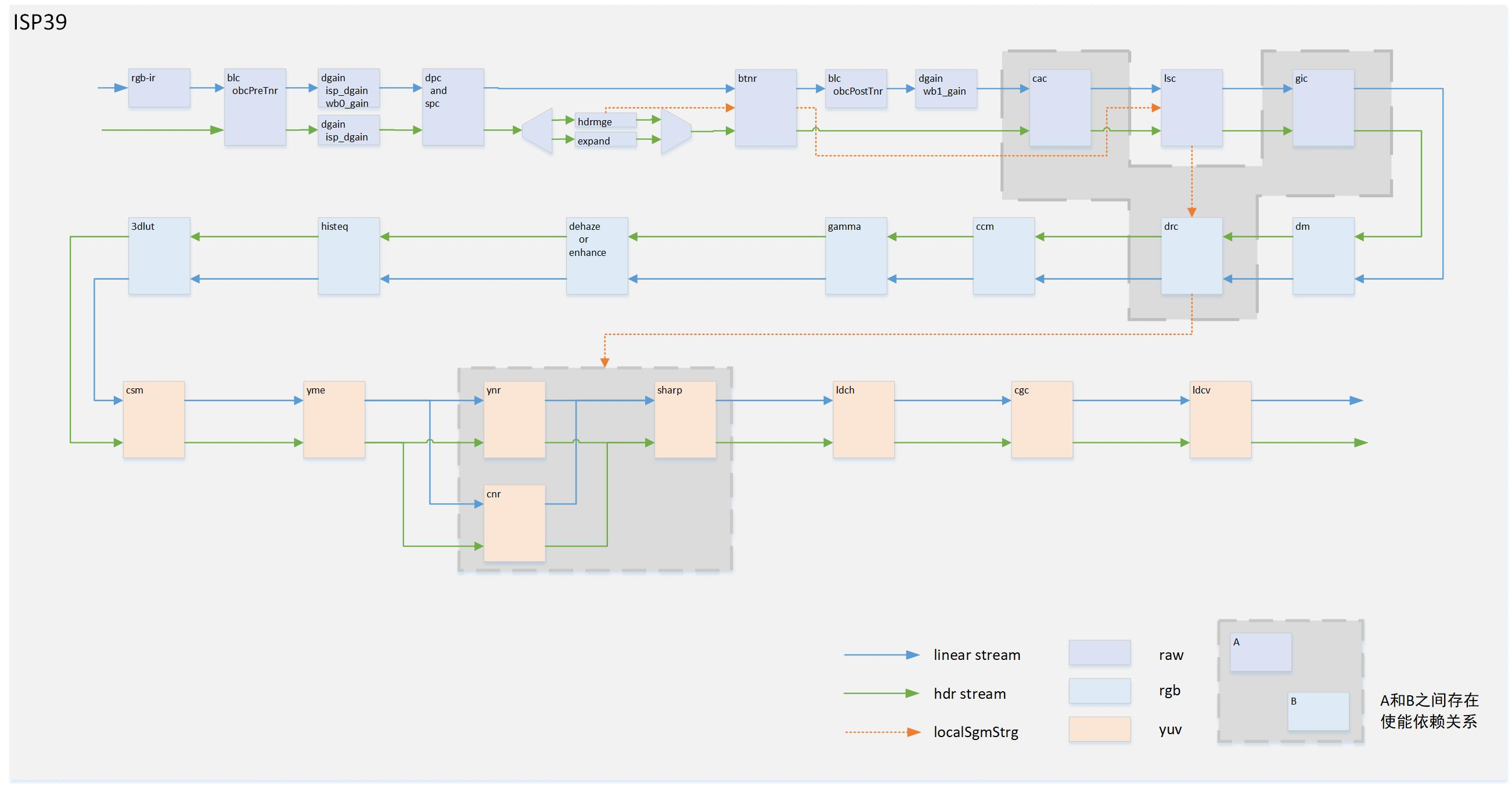

RK3576 ISP39 Pipeline 架构
米尔RK3576开发板 搭载的 ISP39 是瑞芯微第三代 ISP 架构，支持 3 拍 1 出（3路 MIPI 输入 + 1 路输出）的处理能力。其内部 Pipeline 按处理顺序主要包括以下模块：
ISP39 核心 Pipeline 模块
- BLC黑电平校正--- 消除传感器暗电流偏移
-
DPC坏点校正--- 检测并修复传感器固有坏点
-
BayershdBayer 域阴影校正 --- 去除镜头暗角
-
LSC镜头阴影校正--- 补偿亮度/色彩不均匀
-
AWB自动白平衡--- 色温自适应校正
-
Demosaic去马赛克--- Bayer → RGB 插值重建
-
CCM色彩校正矩阵--- 光谱响应适配
-
3D LUT三维查找表--- 精细色彩风格调校
-
Gamma伽马校正--- 线性 → 非线性映射，匹配显示器
-
EE/Sharpen边缘增强--- 提升图像清晰度与细节感
-
3DNR3D 降噪 --- 时域+空域联合降噪
在线调试操作
-
使用 selfpath 节点进行预览
找到 selfpath 对应的 video 节点
grep . /sys/class/video4linux/video*/name
进行摄像头预览
gst-launch-1.0 v4l2src device=/dev/video12 ! 'video/x-raw,width=1920,height=1080,framerate=60/1' ! videoscale ! 'video/x-raw,width=1920,height=1080' ! waylandsink
确认 mainpath 节点是否被占用，查看 Output 一列为 rkisp_selfpath
cat /proc/rkisp-vir*
-
使用 RKISP Tuner 进行在线调试
在 PC 端 RKISP Tuner 连接成功后，左侧面板为实时预览画面，右侧为各 ISP 模块参数调节面板。调节参数后可实时观察效果变化，确认满意后再写入 IQ 文件。
AE（自动曝光）调试

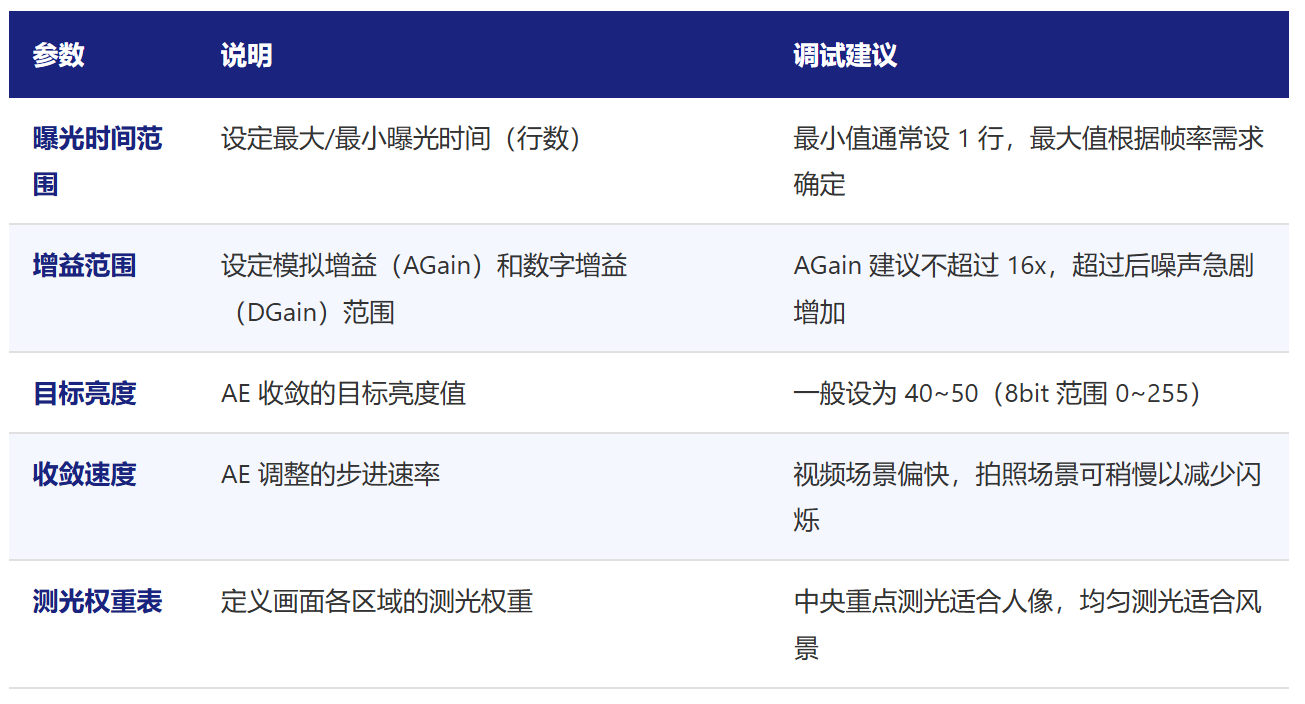

AE 控制画面的整体亮度和动态范围，是影响观感的第一要素。RK3576 的 AE 算法基于直方图统计和权重映射，支持多区域测光。
- 调试 AE 时注意防闪烁（Anti-Flicker）：室内光源为 50Hz 时，曝光时间须为 10ms 的整数倍；60Hz 光源则须为 8.33ms 的整数倍。
3DNR（3D 降噪）调试

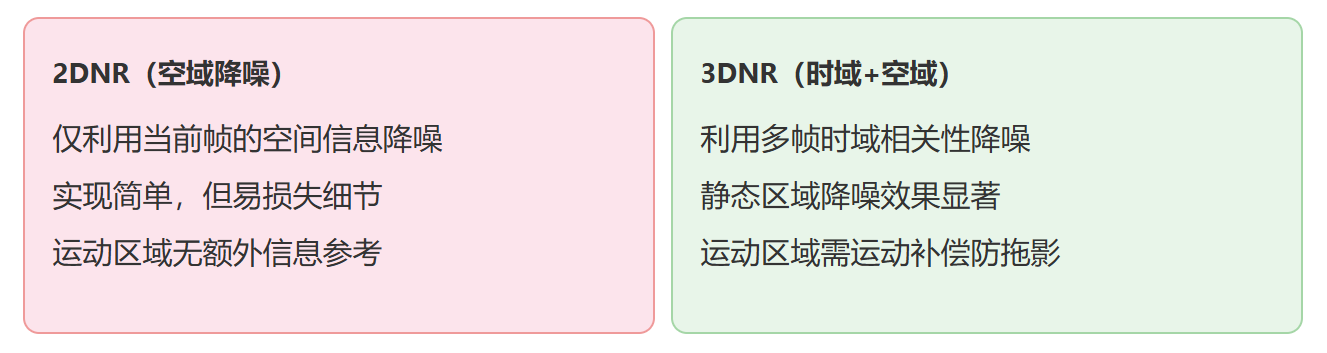

3DNR 是 RK3576 ISP39 的重要降噪模块，结合时域（帧间）和空域（帧内）降噪策略，在保持细节的同时有效抑制噪声。
3DNR 的核心调试要点：
-
时域降噪强度：静态场景可适当加大，运动场景需减小以避免拖影（Ghosting）
-
运动检测阈值：阈值过高会导致运动物体拖影，过低则降噪效果不足
-
空域降噪强度：需与时域降噪配合，通常空域强度低于时域，避免过度涂抹
-
降噪与锐化的平衡：降噪会损失细节，需通过后续 Sharpen 模块适当补偿
Sharpen（锐化/边缘增强）调试

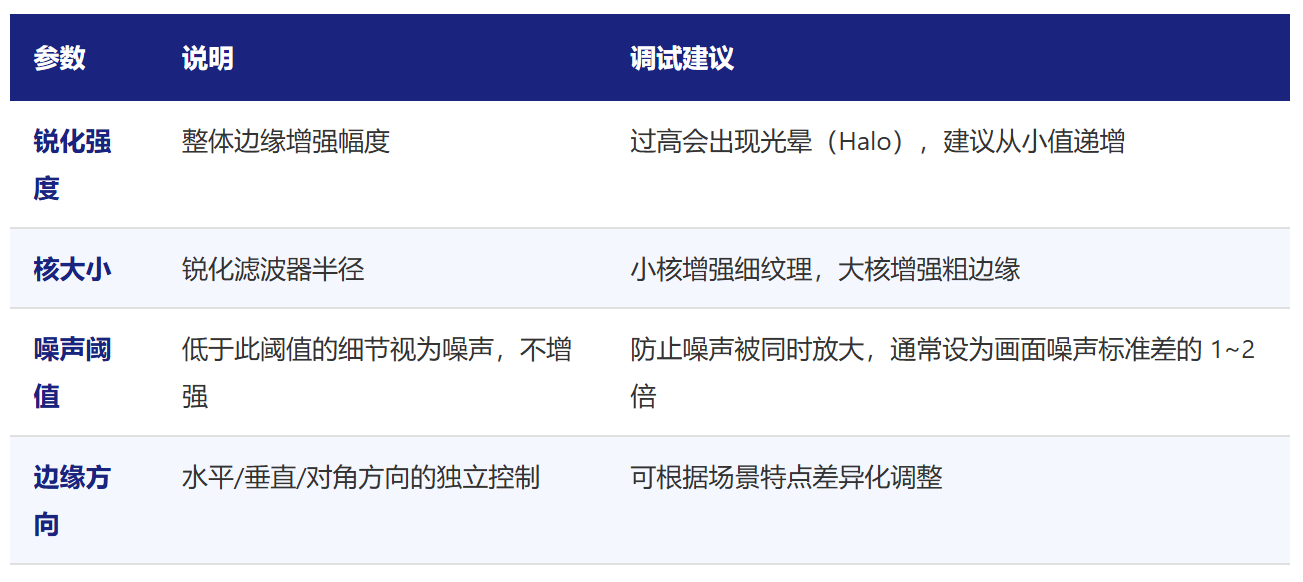

锐化模块用于补偿前级降噪和 Demosaic 插值带来的细节损失，提升图像清晰度感知。
- 验证方法：在高对比度边缘区域（如黑色文字白色背景）检查是否存在明显的光晕效应（白色边缘外出现亮环）。若有，需降低锐化强度或增大噪声阈值。
Gamma 调试
Gamma 校正将传感器的线性光信号映射为非线性输出，以匹配显示设备的亮度响应特性和人眼的亮度感知特性。
-
标准 Gamma 2.2：适用于一般 sRGB 显示场景，是最常用的默认曲线
-
自定义 Gamma 曲线：可根据项目需求调整暗部/亮部映射关系，实现特定风格
-
暗部提亮：增大低输入区域斜率，改善暗部可见度
-
亮部压缩：减小高输入区域斜率，防止高光溢出
- Gamma 曲线修改会影响 AE 的目标亮度判定，调整 Gamma 后需重新验证 AE 行为。
3D LUT（三维查找表）调试
3D LUT 提供对 RGB 色彩空间的全维度精细调校能力，可实现 CCM 无法覆盖的复杂色彩映射，适合进行特定的色彩风格化处理。
-
用途：色彩风格调校（如暖色调、冷色调、电影风格等），弥补 CCM 在某些色彩区域的残余偏差
-
调试方法：在 RKISP Tuner 中导入 3D LUT 文件（通常为 17×17×17 或 33×33×33 的立方体网格），通过调整网格节点值实现色彩映射
-
注意事项：3D LUT 的修改范围不宜过大，否则可能出现色彩断层或伪影。建议在 CCM 调试完成后再使用 3D LUT 进行微调
IQ文件配置与烧录
IQ 文件结构
IQ（Image Quality）文件是 ISP 算法参数的载体，以 JSON 格式存储，包含所有 ISP 模块的配置参数。RK3576 的 IQ 文件通常命名为<sensor_model>.json，存放在板端 /etc/iqfiles/ 目录下。
{
"sensor_info": {
"sensor_name": "imx219",
"resolution": "1920x1080"
},
"blc": {
"blc_offset": [56, 57, 57, 56]
},
"lsc": {
"lsc_table": [...]
},
"awb": {
"wb_gain": {...}
},
"ccm": {
"ccm_matrix": [...]
},
...
}IQ 文件烧录流程
1.在 RKISP Tuner 中完成参数调试后，点击"Save"将参数导出为 JSON 文件
2.通过 ADB 或 SCP 将 IQ 文件推送到板端 /etc/iqfiles/ 目录
3.重启 MYD-LR3576 开发板或重启 3A 服务使新 IQ 文件生效
# 通过 ADB 推送 IQ 文件
adb push imx219.json /etc/iqfiles/
# 通过 SCP 推送 IQ 文件
scp imx219.json root@192.168.1.173:/etc/iqfiles/
# 重启摄像头服务
killall rkaiq_tool_server
# 或直接重启系统
reboot- IQ 文件命名必须与设备树（DTS）中rockchip,camera-module-name 属性匹配，否则 ISP 无法自动加载对应参数。
常见问题与排查
Q1：预览画面全黑或全绿，无正常图像
可能原因：
-
MIPI CSI 时序配置错误（CLK/Lane 数量、速率不匹配）
-
Sensor 初始化序列未正确加载或 I2C 通信失败
-
电压/时钟未使能
排查步骤：
- 检查内核日志：dmesg | grep -i "mipi|csi|sensor"
2.确认 Sensor I2C 通信：i2cdetect -y <bus> 检查传感器地址是否响应
3.使用 media-ctl -p 检查 Media Pipeline 拓扑是否正确连接
Q2：画面有明显的偏色（整体偏蓝/偏黄/偏绿）
可能原因：
-
AWB 参数未标定或标定光源不充分
-
CCM 矩阵偏差过大
-
LSC 色彩补偿不均匀
排查步骤：
1.先确认 BLC 和 LSC 是否已正确标定（前置模块偏差会级联影响 AWB）
2.在当前光源下重新标定 AWB，确认 WB Gain 是否合理
3.检查 CCM 矩阵的 ΔE 指标是否达标
Q3：画面四角偏暗（暗角明显）
可能原因：
-
LSC 参数未标定或标定环境不标准
-
镜头本身暗角严重，超出 LSC 补偿能力
排查步骤：
1.重新标定 LSC，确保匀光片使用正确，光源均匀
2.在 RKISP Tuner 中查看 LSC Gain Table，确认增益值是否合理（一般不超过 4x）
3.若 LSC 增益已很大仍有暗角，可能需要更换镜头模组
Q4：运动场景出现拖影（Ghosting）
可能原因：
-
3DNR 时域降噪强度过高
-
运动检测阈值设置不合理
-
帧率过低导致帧间间隔过大
排查步骤：
1.降低 3DNR 时域降噪强度，或增大运动检测灵敏度
2.确认帧率是否达到预期（通过 v4l2-ctl --device=/dev/videoX --set-fmt-video=width=1920,height=1080,pixelformat=NV12 --set-parm=60）
3.在快速运动场景下反复验证，找到降噪与拖影的平衡点
Q5：RKISP Tuner 连接板端失败
可能原因：
-
rkaiq_tool_server 未运行或已崩溃
-
网络不通或防火墙拦截
-
rkaiq_tool_server 版本与 RKISP Tuner 版本不匹配
排查步骤：
1.在板端确认进程运行：ps | grep rkaiq_tool_server
2.PC 端 ping 板端 IP 确认网络连通
3.确认版本一致：RKISP Tuner 和 rkaiq_tool_server 必须使用同一 SDK 版本
4.重启 rkaiq_tool_server 后重试连接
Q6：曝光闪烁（室内灯光场景画面周期性明暗变化）
可能原因：
-
Anti-Flicker 未开启或频率设置错误
-
曝光时间未与光源频率同步
排查步骤：
1.开启 Anti-Flicker 并设置为 50Hz（国内电网频率）
2.确保最小曝光时间为 10ms 的整数倍（50Hz）
3.在 IQ 文件中确认 AE Anti-Flicker 配置已生效

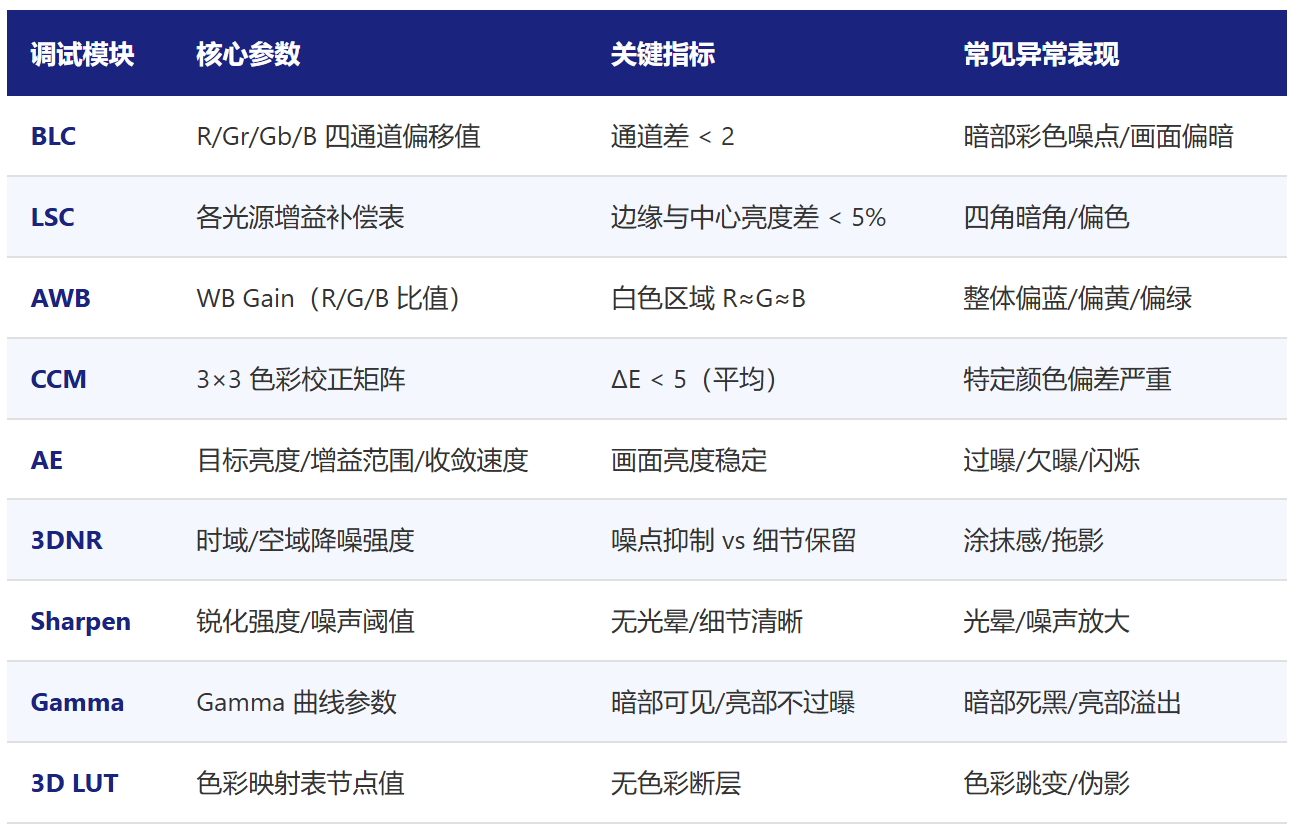

调试速查表
调试经验总结
-
严格遵循 Pipeline 顺序：ISP 各模块是串联流水线，前级模块的输出是后级的输入。跳过 BLC 直接调 AWB，或跳过 AWB 直接调 CCM，都会导致参数级联失真。
-
每次只调一个模块：同时修改多个模块参数将无法判断效果归属，增加排错难度。每调一个参数，观察效果，记录变化。
-
多场景验证：室内/室外、强光/暗光、静止/运动等多种场景下都要验证调试效果，确保参数的泛化能力。
-
记录参数变更：每次修改参数时记录变更内容和效果，方便回溯。建议维护一份参数变更日志。
-
善用 IQ 文件继承：从相近模组的 IQ 文件开始修改，比从零创建效率高得多。瑞芯微官方 SDK 通常提供多个参考 IQ 文件。
-
关注模块间耦合：Gamma 改变影响 AE、3DNR 强度影响 Sharpen、LSC 改变影响 AWB......调试时需关注上下游联动效应。
- 完整调试流程回顾：资料准备 → 环境搭建 → BLC 标定 → LSC 标定 → AWB 标定 → CCM 标定 → AE/3DNR/Sharpen/Gamma/3D LUT 主观调试 → IQ 文件烧录 → 多场景验证 → 完成
