[IT Network]如何在cisco packet tracer建立ssh的連線?

https://www.bilibili.com/video/BV1WnSZBZEpM/

SSH和Telnet的差異

1.ssh和telnet是CLI遠端常用的方式，主要利用網路(乙太網路線和wifi)作為傳輸介質。

2.相較於telnet，ssh是相對安全的連線方式。

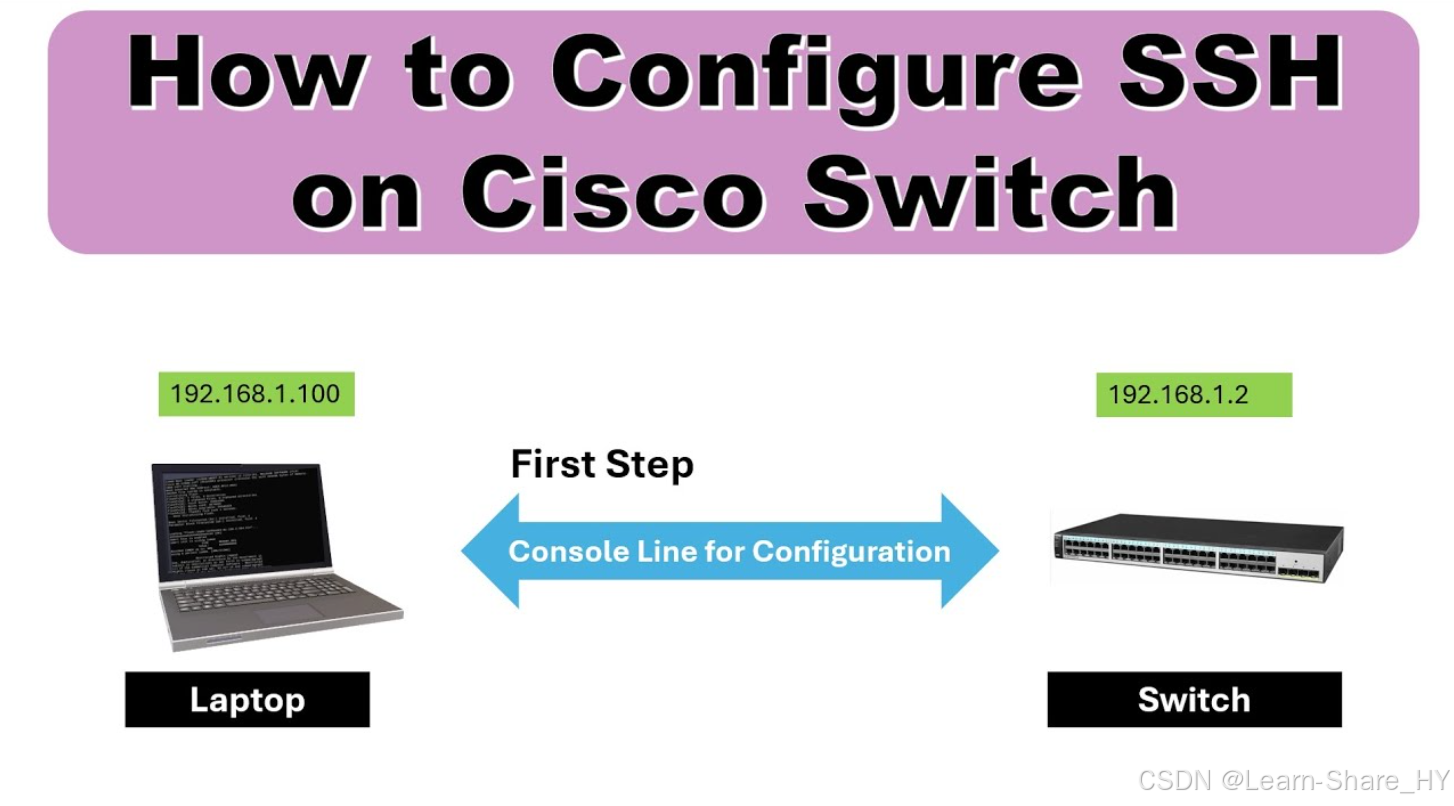

事前工作：

1.假設交換譏為新設備，同時須準備一條console線(兩端接頭分別為USB和RJ45接頭)

2.將USB接頭接在PC端，將RJ45接頭接在cisco的console接孔。

3.以ssh連線需求，進行下列設定。

---

SSH連線的設定方式:

交換機的設定:

1.由使用者模式切換特權模式，並用config terminal進到全域模式，並利用下列hostname為交換機設定名稱S1。

Switch>enable
Switch#conf terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hostname S1
S1(config)#

2.在全域設定模式下，設定使用者模式切換特權模式的權限密碼(S1-enable)。

S1(config)#enable secret S1-enable
S1(config)#exit

3.在全域設定模式下，建立一個虛擬的管理介面，並設定ip address 和mask, 同時利用no shutdown啟動該ip address。

S1(config)#interface Vlan 1
S1(config-if)#ip address 192.168.1.2 255.255.255.0
S1(config-if)#no shutdown
S1(config-if)#
%LINK-3-UPDOWN: Interface Vlan1, changed state to down

4.在全域設定模式下，使用 username [username] privilege 15 secret [password] 命令來設定一個具有管理權限的使用者帳號和密碼。

這行指令用來：

• 建立一個本地帳號：admin
• 權限等級：15（最高權限，可進入 enable 模式）
• 密碼（加密儲存）：test01

這個帳號會用在登入方式中，例如 login local。

重點：這行指令不會自動啟用登入驗證

它只是「建好帳號」，還沒有告訴 VTY 或 console 去使用這個帳號。

S1(config)# username admin privilege 15 secret test01

5.在全域設定模式下，設定VTY（虛擬終端）線路。

line vty 0 15指令用來控制：

• SSH / Telnet 登入
• 使用什麼認證方式
• 可否使用遠端管理
• ACL 限制
• 協定（SSH / Telnet）
• timeout 等等

VTY 0--15 代表 最多 16 個遠端連線 session。

login local 指令的作用是：

使用本地建立的帳號（username xxx）做登入驗證。

換句話說：

• 沒有 login local → 「本地帳號」完全不會被使用
• 有 login local → SSH/Telnet 會要求使用者帳號密碼

transport input ssh 指令的作用是：

• 限制傳輸協定為 SSH（避免 Telnet）
• 注意：即使你啟用了 SSH，但 VTY 沒設定 login local 或 transport input ssh，就不能使用 SSH 登入。

S1(config)# line vty 0 15
S1(config-line)# login local
S1(config-line)# transport input ssh ＃
S1(config-line)# exit

6.啟用ssh v2

S1(config)# ip ssh version 2

7.設定ip domain name

S1(config)#ip domain-name test.com

8.產生rsa金鑰

S1(config)#crypto key generate rsa

PC的設定:

須將PC的IP設定與上述交換機相同網段的靜態 IP 位址和子網路遮罩，例如:192.168.1.100，並用admin以ssh方式連線switch。

C:>ssh -l admin 192.168.1.2
