引言
手机液晶显示屏薄膜电路是实现图像信号传输与显示驱动的核心载体，其线路宽度多处于微米级，易因制造缺陷、使用损耗或维修不当引发开路、短路故障，直接导致屏幕黑屏、亮线、显示残缺等问题。开短路故障的精准检测是修复的前提，而传统检测手段存在精度低、效率差的弊端；激光修复技术凭借非接触性、高精准度的优势，成为液晶线路故障修复的核心技术。本文重点阐述薄膜电路开短路检测方法与液晶线路激光修复原理，为相关维修与制造工艺优化提供理论参考。
手机液晶显示屏薄膜电路开路短路检测技术
薄膜电路开短路故障成因存在差异，检测技术需针对性适配：短路多由线路间绝缘层破损、异物桥接或腐蚀导致，开路则常见于线路断裂、虚焊或材料老化。当前主流检测技术可分为电学检测与光学检测两大类，二者协同应用可实现全维度故障排查。
电学检测技术核心是通过信号反馈判断线路通断状态。其中，探针阵列检测法借助高精度探针逐点接触线路节点，测量相邻节点间电阻或导通电流，短路时电阻值骤降（通常低于10Ω），开路时电阻趋于无穷大，该方法定位精度可达1μm，适用于显性故障排查；红外热成像检测法则利用故障点焦耳热效应，通过红外热像仪捕捉线路温度分布，短路区域因电流过载产生局部高温，开路区域无电流通过呈低温状态，可快速定位微小隐性故障，检测效率较探针法提升3-5倍。
光学检测技术依托高分辨率成像与图像处理实现故障识别。采用分辨率0.1μm的工业显微镜结合荧光染色技术，可使线路绝缘层破损处或异物呈现特异性荧光，精准识别短路桥接物；对于开路故障，通过相位衬度成像技术增强线路边缘对比度，可清晰呈现线路断裂痕迹。光学检测无需接触线路，可避免二次损伤，常作为电学检测的前置筛选手段。
液晶线路激光修复原理
激光修复技术基于光与材料的相互作用，通过精准调控激光参数，实现对开路、短路故障的针对性修复，核心分为"清除型修复"（针对短路）与"连接型修复"（针对开路）两类，均遵循光热效应调控原理。
短路故障修复采用激光汽化清除原理：选用与线路导电材料（ITO、铝）吸收光谱匹配的激光（如1064nm红外激光），将能量密度精准提升至材料汽化阈值（铝材料需5×10^7W/cm²），使短路桥接处的导电材料瞬间汽化，切断异常导电通路。为避免损伤玻璃基板，需控制激光脉宽在10-20ns、频率8-12kHz，将热影响区限制在5μm以内，同时配合氮气吹扫清除汽化残渣，防止二次污染。
开路故障修复采用激光诱导连接原理：对于线路断裂处，选用低能量密度激光（能量密度为汽化阈值的1/3-1/2），通过光热效应使断裂两端的导电材料轻微熔化，形成冶金结合；若断裂间隙较大，可预先沉积纳米导电粉末，再通过激光烧结使粉末与线路本体融合，实现线路导通。修复ITO线路开路时，优先选用532nm绿光激光，其光子能量与ITO电子跃迁能级匹配，可提升能量吸收效率，确保修复后线路电阻波动≤5%。
显示面板激光修复设备：精密修复解决方案

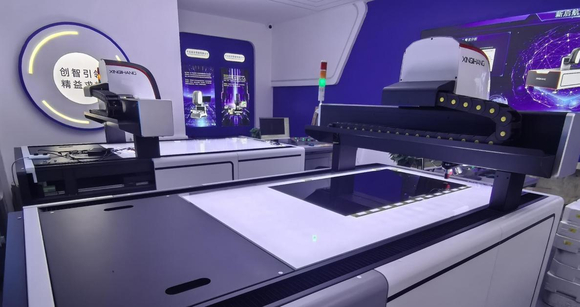

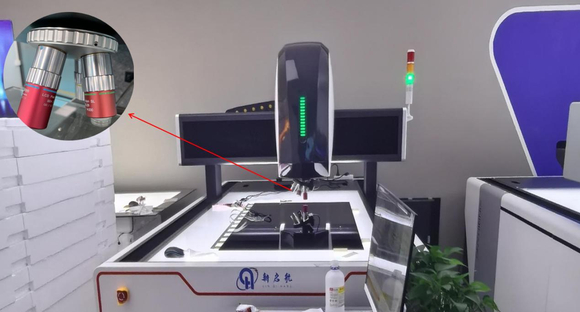

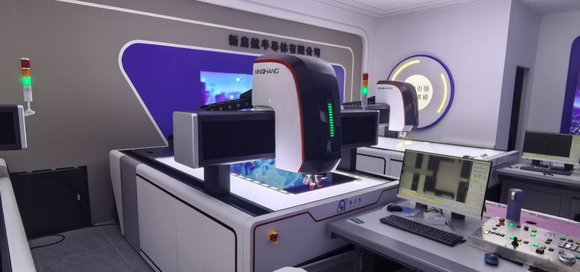

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式，搭配大理石精密光学基础载物平台，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。
一、多元适配的应用场景
本设备专为TFT-LCD系列液晶面板修复设计，可覆盖15.6寸至120寸全尺寸范围，精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点，还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷，都能通过先进的镭射修复技术快速处理，为液晶面板品质提升提供可靠保障。
二、智能协同的先进控制系统
设备采用前沿多线程技术、COM技术，深度融合运动算法与图像视觉算法，实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力，可快速、准确锁定产品缺陷点。此外，设备提供全自动四孔鼻轮调焦功能，并支持选配四孔电动鼻轮，满足多样化使用需求。同时，简洁直观的操作界面设计，大幅降低操作人员的学习成本与使用门槛。
三、灵活高效的高兼容性软件系统
针对不同型号激光控制器通讯协议的差异，本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件，操作人员仅需通过简单的软件选项，即可激活当前使用的激光器。这种设计使激光器对操作者完全透明，让操作人员专注于工艺与功能实现，无需关注激光器具体型号差异，显著提升工作效率与便捷性。
