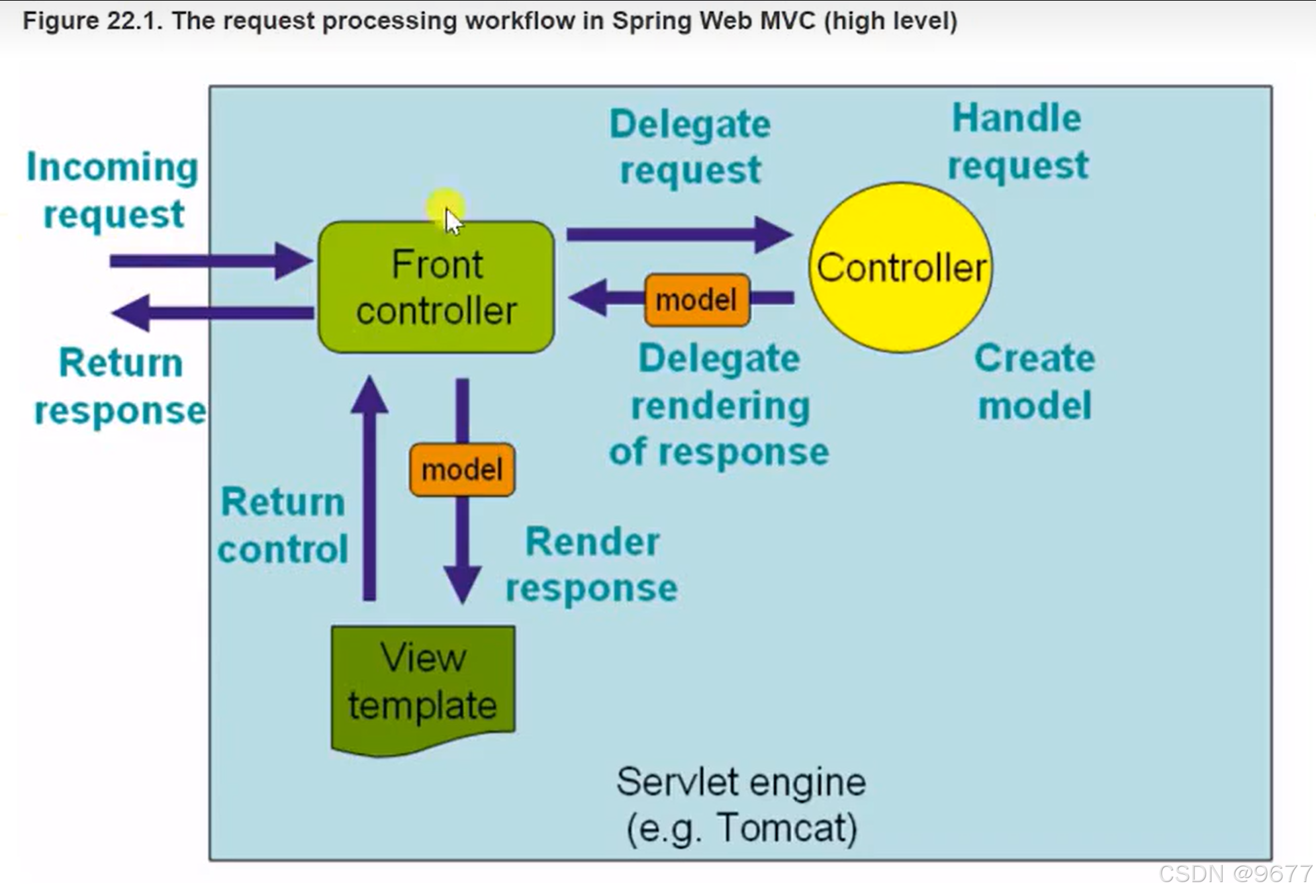

这张图展示的是 Spring MVC 最经典的工作流 。既然你之前问过 DispatcherServlet，那我们就把这张图里的角色和具体的组件对号入座，带你走一遍这个"请求大冒险"。
在 Spring MVC 中，图里的 Front Controller 对应的真实身份就是 DispatcherServlet。
🚀 Spring MVC 请求处理全过程
我们可以把这个过程想象成：你去餐厅吃饭，从进门到菜端上桌的过程。
1. Incoming Request（顾客进门）
- 动作 ：浏览器发起一个请求（比如输入
www.community.com/index）。 - 对应 ：请求首先到达 Servlet 容器（比如图下方的 Tomcat ）。Tomcat 发现这是找 Spring 的，就把它交给了 Front Controller （也就是我们的"大管家"
DispatcherServlet）。
2. Delegate Request（前台分发）
- 动作 ：大管家看了一下请求的路径，心里想："哦，这是找
/index的，该派谁去干活呢？" - 对应 ：它会查阅一张表（HandlerMapping），找到对应的 Controller（业务处理员）。
3. Handle Request & Create Model（厨师炒菜 & 准备盘子）
- 动作 ：Controller 拿到请求后，开始执行你的业务逻辑（比如去数据库查帖子列表）。
- 对应 ：
- Handle Request：执行具体的 Java 方法。
- Create Model ：处理完后，Controller 会把数据塞进一个叫 Model 的容器里（就像炒好的菜放在盘子里），并告诉大管家："活干完了，数据在 Model 里，请把这些数据发给名叫
index.html的模版去展示。"
4. Delegate rendering of response（移交装盘）
- 动作 ：大管家（Front Controller）拿到 Model 和目标 View 的名字。
- 对应 ：它不会自己去画网页，而是把 Model 交给 View Template（视图模板，比如 Thymeleaf 或 JSP）。
5. Render Response（最后摆盘）
- 动作 ：View Template 拿着 Model 里的数据，填进 HTML 模板的占位符里。
- 对应 ：比如把 Model 里的"用户名"填到网页右上角。这个过程叫 渲染（Render）。
6. Return control & Return Response（服务员上菜）
- 动作：渲染好的 HTML 页面返回给大管家，大管家再把它通过网络发回给浏览器。
- 对应：你最终在屏幕上看到了漂亮的网页。
💡 核心总结：谁干了什么？
| 图中名称 | 对应 Spring 组件 | 核心职责 |
|---|---|---|
| Front Controller | DispatcherServlet | 调度员。负责统筹全局，不干苦力活，只负责派活。 |
| Controller | 标注了 @Controller 的类 |
业务员。负责处理逻辑、查数据库、准备数据（Model）。 |
| Model | Model / ModelAndView | 数据载体。存放 Controller 产生的数据。 |
| View Template | Thymeleaf / FreeMarker | 渲染员。负责把数据和 HTML 结合，生成用户能看的页面。 |
🎯 帮你划重点（面试爱考）
图中显示这是一个 High Level（高层） 的视图。在真正的"八股文"里，其实在 Front Controller 和 Controller 之间还藏着两个小助手：
- HandlerMapping：帮大管家找哪个 Controller 能处理这个请求。
- HandlerAdapter：因为 Controller 的写法多种多样，这个适配器负责真正去"调用"那个方法。
多问一句：
现在的开发模式大多是 "前后端分离" 。如果是那种不返回网页、只返回 JSON 数据（比如给手机 App 用）的接口，这个流程图里哪一步会被"砍掉"或者发生变化，你能猜到吗？（提示：看 View Template 那一部分）
