QT中USB入门（QtUsb）

一、什么是 QtUsb

QtUsb 是一个专为 Qt 开发者设计的跨平台 USB 通信模块，底层基于成熟的 libusb-1.0 和 libhidapi 库实现。它封装了 Windows、Linux、macOS 等不同平台的原生 USB API，提供统一的 Qt 风格接口，让开发者能够"一次编写，到处运行"。

核心功能

功能	说明
批量传输	高效处理大量数据交换
中断传输	适用于实时性要求高的应用
热插拔检测	动态响应 USB 设备的连接与断开
设备枚举与过滤	按 VID/PID 等条件精确选择目标设备
HID 设备支持	无缝处理人机接口设备通信

二、QtUsb 类属性与方法

1、QUsb 类（设备管理器）

QUsb 是 QtUsb 的核心管理类，负责系统级 USB 设备枚举和热插拔事件管理。

1.1 公共方法

方法	返回值	说明
`devices()`	`QList<QUsbDeviceInfo>`	获取系统中所有 USB 设备的列表
`findDevices(filter)`	`QList<QUsbDeviceInfo>`	根据过滤器条件查找匹配的设备
`isHotplugSupported()`	`bool`	检查当前平台是否支持热插拔检测

1.2 信号

信号	参数	说明
`deviceAdded(QUsbDeviceInfo)`	`info` - 设备信息	USB 设备插入时触发
`deviceRemoved(QUsbDeviceInfo)`	`info` - 设备信息	USB 设备拔出时触发

1.3 使用示例

cpp

复制代码

QUsb usbManager;

// 枚举所有设备
QList<QUsbDeviceInfo> devices = usbManager.devices();

// 热插拔检测
connect(&usbManager, &QUsb::deviceAdded, this, [](const QUsbDeviceInfo &info) {
    qDebug() << "设备已插入:" << info.product;
});

2、QUsbDevice 类（USB 设备操作）

QUsbDevice 代表一个具体的 USB 设备，提供打开/关闭、读写和控制传输等操作。

2.1 公共方法

方法	返回值	说明
`open(vid, pid)`	`bool`	通过 VID/PID 打开设备
`open(info)`	`bool`	通过设备信息结构体打开设备
`open(path)`	`bool`	通过设备路径打开设备
`close()`	`void`	关闭设备连接
`isOpen()`	`bool`	检查设备是否已打开
`read(size)`	`QByteArray`	读取指定字节数的数据
`readAll()`	`QByteArray`	读取所有可用数据
`write(data)`	`qint64`	写入数据，返回实际写入字节数
`controlTransfer(type, request, value, index, data, timeout)`	`QByteArray`	执行控制传输
`setReadBufferSize(size)`	`void`	设置读取缓冲区大小
`errorString()`	`QString`	获取最后一次错误的描述信息

2.2 信号

信号	参数	说明
`readyRead()`	无	有新的数据可读取时触发
`readFinished(bytesRead)`	`bytesRead` - 实际读取字节数	异步读取完成时触发
`errorOccurred(error)`	`error` - 错误码	操作过程中发生错误时触发

2.3 使用示例

cpp

复制代码

QUsbDevice device;

// 打开设备
if (device.open(0x04D8, 0x003F)) {
    // 同步写入
    device.write("Hello USB!");

    // 异步读取
    connect(&device, &QUsbDevice::readyRead, this, [&]() {
        QByteArray data = device.readAll();
        processData(data);
    });
}

3、QUsbDeviceInfo 类（设备信息）

QUsbDeviceInfo 用于存储 USB 设备的基本描述信息。

3.1 属性

属性	类型	说明
`vendorId` / `vid`	`quint16`	厂商 ID（VID）
`productId` / `pid`	`quint16`	产品 ID（PID）
`vendor`	`QString`	厂商名称字符串
`product`	`QString`	产品名称字符串
`serialNumber`	`QString`	设备序列号
`busNumber`	`int`	USB 总线编号
`deviceAddress`	`int`	设备地址
`devicePath`	`QString`	设备在系统中的路径

3.2 使用示例

cpp

复制代码

QList<QUsbDeviceInfo> devices = usbManager.devices();
for (const QUsbDeviceInfo &info : devices) {
    qDebug() << QString("VID:%1 PID:%2 名称:%3")
                .arg(info.vendorId, 4, 16, QChar('0'))
                .arg(info.productId, 4, 16, QChar('0'))
                .arg(info.product);
}

4、QUsbDeviceFilter 类（设备过滤器）

QUsbDeviceFilter 用于按条件筛选 USB 设备。

4.1 公共方法

方法	返回值	说明
`setVendorId(vid)`	`void`	设置要匹配的厂商 ID
`setProductId(pid)`	`void`	设置要匹配的产品 ID
`setSerialNumber(serial)`	`void`	设置要匹配的序列号
`vendorId()`	`quint16`	获取当前设置的厂商 ID
`productId()`	`quint16`	获取当前设置的产品 ID
`serialNumber()`	`QString`	获取当前设置的序列号
`matches(info)`	`bool`	检查设备信息是否匹配过滤器条件

4.2 使用示例

cpp

复制代码

QUsbDeviceFilter filter;
filter.setVendorId(0x1234);
filter.setProductId(0x5678);

QList<QUsbDeviceInfo> devices = usbManager.findDevices(filter);

5、QUsbEndpoint 类（端点配置）

QUsbEndpoint 用于配置 USB 端点的传输类型和方向。

5.1 枚举类型

枚举	值	说明
EndpointType
`ControlEndpoint`	0	控制端点
`IsochronousEndpoint`	1	等时端点
`BulkEndpoint`	2	批量端点
`InterruptEndpoint`	3	中断端点
Direction
`Read`	输入	设备到主机方向
`Write`	输出	主机到设备方向
`ReadWrite`	双向	双向传输

5.2 公共方法

方法	返回值	说明
`setType(type)`	`void`	设置端点类型（Bulk/Interrupt/Control）
`setDirection(dir)`	`void`	设置传输方向
`setMaxPacketSize(size)`	`void`	设置最大包大小
`type()`	`EndpointType`	获取端点类型
`direction()`	`Direction`	获取传输方向

5.3 使用示例

cpp

复制代码

QUsbEndpoint endpoint;
endpoint.setType(QUsbEndpoint::InterruptEndpoint);
endpoint.setDirection(QUsbEndpoint::ReadWrite);
device.setEndpoint(endpoint);
device.open(QIODevice::ReadWrite);

6、快速参考卡片

类	主要用途	关键方法
QUsb	设备管理与热插拔	`devices()`, `findDevices()`, 信号 `deviceAdded/Removed`
QUsbDevice	设备读写与控制	`open()`, `read()`, `write()`, `controlTransfer()`, 信号 `readyRead`
QUsbDeviceInfo	设备信息存储	`vendorId`, `productId`, `product`, `serialNumber`
QUsbDeviceFilter	设备筛选	`setVendorId()`, `setProductId()`, `matches()`
QUsbEndpoint	端点配置	`setType()`, `setDirection()`, `setMaxPacketSize()`

7、使用注意事项

错误处理 ：USB 操作可能因多种原因失败，务必检查返回值并使用 errorString() 获取错误详情
异步优先 ：在 UI 应用中使用 readyRead 信号而非同步 read()，避免界面卡顿
资源释放 ：应用退出前调用 close() 正确释放 USB 资源
权限配置：
- Linux：配置 udev 规则 /etc/udev/rules.d/99-usb.rules
- Windows：使用 Zadig 安装 WinUSB 驱动
- macOS：在 Info.plist 中添加 USB 访问权限描述

三、环境搭建

Linux (Ubuntu) 安装

方式一：通过 PPA 安装（推荐）

bash

复制代码

sudo add-apt-repository ppa:fpoussin/ppa
sudo apt update
sudo apt install libqt5usb5 libqt5usb5-dev

方式二：从源码编译

bash

复制代码

# 安装依赖
sudo apt-get install libusb-1.0-0-dev libhidapi-dev pkg-config

# 克隆并编译
git clone https://github.com/fpoussin/QtUsb.git
cd QtUsb
mkdir build && cd build
qmake ..
make
sudo make install

Windows 安装

从项目的 Releases 页面下载预编译包，如 v0.7.0-qt5.15-usb-msvc-dynamic-x64.7z
解压后，将对应文件复制到 Qt 安装目录：
- include/QtUsb → Qt/版本/编译器/include/
- lib/*.lib、*.prl → Qt/版本/编译器/lib/
- bin/*.dll、*.pdb → Qt/版本/编译器/bin/
- mkspecs/modules/*.pri → Qt/版本/编译器/mkspecs/modules/

Windows 驱动问题 ：如果设备使用 WinUSB/libusb 驱动，可能需要使用 Zadig 工具将设备驱动替换为 WinUSB 或 libusb-win32。

使用 Zadig 工具安装驱动 # 下载 Zadig，将设备驱动替换为 WinUSB 或 libusb-win32 # 下载地址：https://zadig.akeo.ie/

四、在 Qt 项目中配置

环境搭建与库集成

安装底层依赖，QtUsb 依赖于 libusb 和 libhidapi，需要先安装它们。

获取并编译 QtUsb

克隆仓库:

bash

复制代码

git clone https://github.com/fpoussin/QtUsb.git

编译与安装 (Unix 系统):

bash
复制代码
```
cd QtUsb
mkdir build && cd build
qmake ..
make && sudo make install
```
在 Windows 上，可以使用项目提供的 build_msvc.bat 脚本进行编译。

在 Qt 项目中集成

集成方式主要分为两种，推荐使用第一种：

集成方式	操作步骤	优点
作为库（推荐）	1. 将预编译好的文件（`include`、`lib`、`bin`、`mkspecs`）复制到 Qt 安装目录对应的文件夹下。 2. 在项目的 `.pro` 文件中添加 `QT += usb`。	模块化管理，升级方便。
作为源码	1. 将 `QtUsb/src` 目录复制到你的项目中。 2. 在 `.pro` 文件中通过 `include(qtusb/src/usb/files.pri)` 将其包含。	无需预编译，部署简单，但可能与特定 Qt 版本绑定。

在项目的 .pro 文件中添加：

qmake

复制代码

QT += core usb

如果使用 CMake：

cmake

复制代码

find_package(Qt6 REQUIRED COMPONENTS Core Usb)
target_link_libraries(your_target Qt::Core Qt::Usb)

五、代码示例

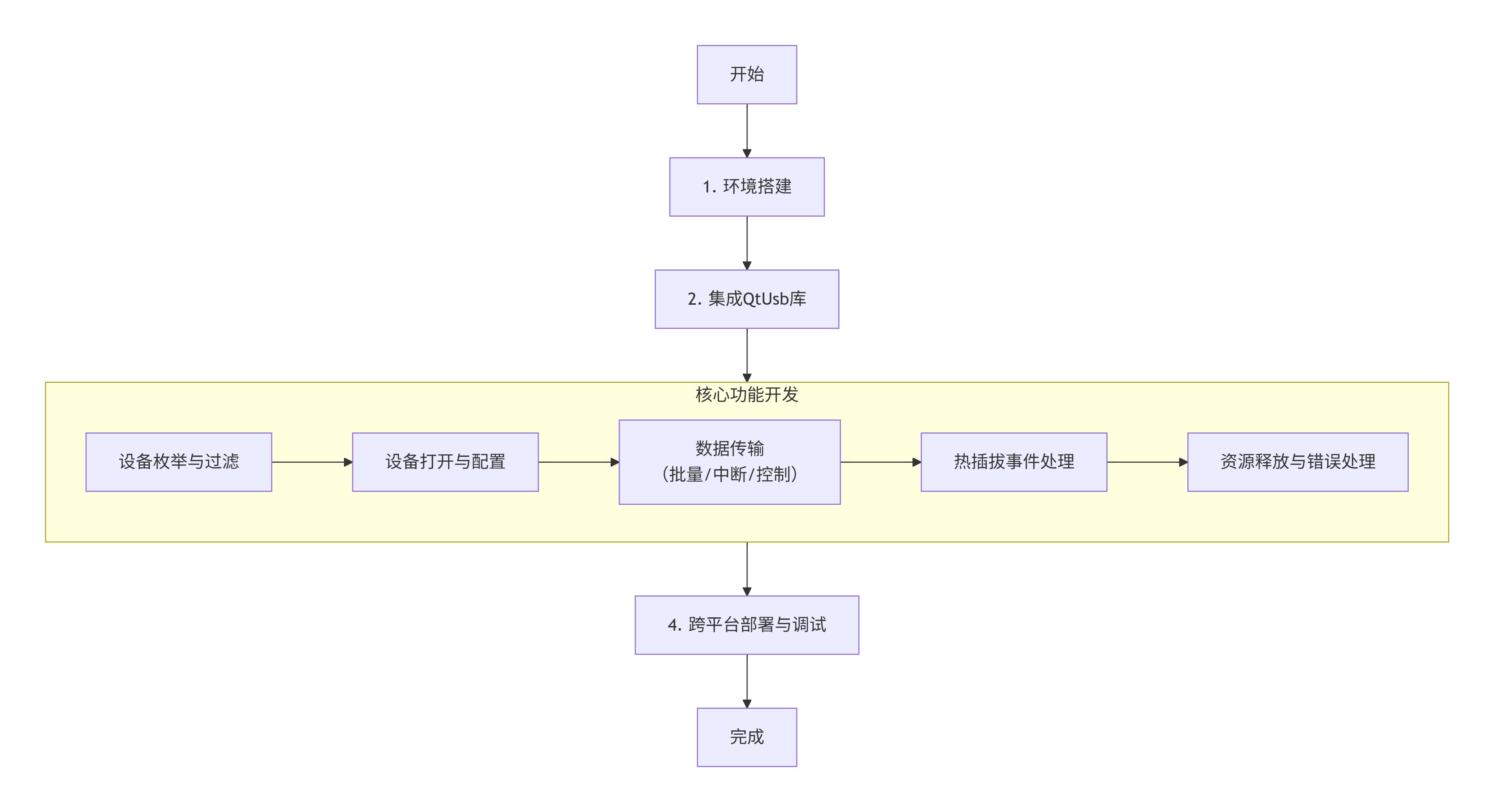

开发流程

1. 设备枚举与过滤

首先，需要找到并识别目标 USB 设备。

cpp

复制代码

#include <QUsb>
#include <QDebug>

QUsb usbManager;
// 获取所有连接的USB设备列表
QList<QUsbDeviceInfo> devices = usbManager.devices();

// 使用过滤器按VID和PID查找特定设备
QUsbDeviceFilter filter;
filter.setVendorId(0x1234); // 替换为你的设备的VID
filter.setProductId(0x5678); // 替换为你的设备的PID
QList<QUsbDeviceInfo> targetDevices = usbManager.findDevices(filter);

2. 打开设备并进行配置

找到目标设备后，打开它并获取一个 QUsbDevice 对象以进行后续操作。

cpp

复制代码

// 使用过滤后的设备信息打开设备
QUsbDevice *device = usbManager.openDevice(targetDevices.first());
if (device && device->isOpen()) {
    qDebug() << "设备打开成功！";
    // 可以进行后续的读写操作了
} else {
    qCritical() << "设备打开失败，请检查权限或连接。";
}

3. 数据传输

QtUsb 支持多种传输类型，最常用的是批量传输和中断传输。

异步读取（推荐，避免界面卡顿）：

cpp

复制代码

// 连接 readyRead 信号到槽函数
connect(device, &QUsbDevice::readyRead, this, [device](){
    QByteArray data = device->readAll();
    qDebug() << "收到数据:" << data.toHex();
});

// 写入数据
QByteArray writeData = QByteArray::fromHex("01020304");
qint64 bytesWritten = device->write(writeData);

同步读取：

cpp

复制代码

QByteArray readBuffer(64, 0);
qint64 bytesRead = device->read(readBuffer.data(), readBuffer.size());
if (bytesRead > 0) {
    qDebug() << "同步读取到数据:" << readBuffer.toHex();
}

控制传输（用于发送命令）：

cpp

复制代码

QByteArray requestData;
requestData.append(0x01); // 示例命令字节
QByteArray responseData = device->controlTransfer(
    QUsbDevice::EndpointOut, // 传输方向
    0x01,                    // bRequest
    0x0000,                  // wValue
    0x0000,                  // wIndex
    requestData,
    1000                     // 超时时间(ms)
);

4. 热插拔事件处理

通过 Qt 的信号槽机制，可以轻松实现设备的热插拔检测。

cpp

复制代码

// 连接设备插入和移除信号
connect(&usbManager, &QUsb::deviceInserted, this, [](const QUsbDeviceInfo &info){
    qDebug() << "设备已插入:" << info.product;
});
connect(&usbManager, &QUsb::deviceRemoved, this, [](const QUsbDeviceInfo &info){
    qDebug() << "设备已移除:" << info.product;
});

5. 错误处理与资源释放

完善的错误处理和资源管理是程序健壮性的保证。

cpp

复制代码

// 在读写操作后检查错误
if (device->error() != QUsbDevice::NoError) {
    qWarning() << "USB 操作出错:" << device->errorString();
    // 执行重试或断开操作
}

// 在程序退出或不再使用设备时，务必关闭并释放资源
void cleanup() {
    if (device) {
        device->close();
        delete device;
        device = nullptr;
    }
}

6. 示例代码

复制代码

#include <QCoreApplication>
#include <QUsb>
#include <QDebug>

int main(int argc, char *argv[])
{
    QCoreApplication a(argc, argv);

    // 枚举所有 USB 设备
    QUsb usb;
    QList<QUsbDeviceInfo> devices = usb.devices();

    qDebug() << "找到" << devices.count() << "个USB设备:";
    for (const QUsbDeviceInfo &device : devices) {
        qDebug() << QString("VID: 0x%1, PID: 0x%2")
                    .arg(device.vid, 4, 16, QChar('0'))
                    .arg(device.pid, 4, 16, QChar('0'));
    }

    // 打开指定设备
    // 通过 VID（Vendor ID，厂商 ID）和 PID（Product ID，产品 ID）查找特定设备
    auto usbDevice = QUsb::open(0x1234, 0x5678);  // 替换为你的 VID/PID
    if (usbDevice) {
        qDebug() << "设备打开成功";

        // 读取数据
        QByteArray readBuffer(64, 0);
        if (usbDevice->read(readBuffer.data(), 64) > 0) {
            qDebug() << "读取到数据:" << readBuffer.toHex();
        }

        // 写入数据
        QByteArray writeBuffer = QByteArray::fromHex("01020304");
        usbDevice->write(writeBuffer);
    }

    return a.exec();
}

六、常见问题与解决

问题	解决方案
找不到 QUsb 头文件	确认 `.pro` 中已添加 `QT += usb`，且 QtUsb 已正确安装
Windows 下无法打开设备	使用 Zadig 将设备驱动替换为 WinUSB 或 libusb-win32
Linux 下权限不足	创建 udev 规则文件 `/etc/udev/rules.d/99-usb.rules`，添加 `SUBSYSTEM=="usb", ATTRS{idVendor}=="xxxx", MODE="0666"`
编译时 undefined reference	检查是否链接了 libusb：`LIBS += -lusb-1.0`
如何获取设备的 VID 和 PID	在开始编写代码前，你需要先知道目标设备的 VID 和 PID。 Windows 1. 打开设备管理器。 2. 找到你的设备，右键点击并选择属性。 3. 切换到详细信息选项卡，在属性下拉列表中选择硬件 ID。 4. 在值的窗口中，你会看到类似 `USB\VID_1234&PID_5678` 的字符串，`1234` 和 `5678` 就是对应的 VID 和 PID。 Linux 1. 打开一个终端。 2. 输入命令 `lsusb`。 3. 在输出结果中找到你的设备，你会看到类似 `ID 1234:5678` 的格式，冒号前是 VID，冒号后是 PID。

七、跨平台部署与调试

这是确保你的应用在其他操作系统上也能正常工作的关键步骤。

1. 处理不同平台的权限问题

Linux : 需要创建 udev 规则文件，赋予普通用户访问设备的权限。创建 /etc/udev/rules.d/99-myusb.rules 文件，内容如下：

text
复制代码
```
SUBSYSTEM=="usb", ATTR{idVendor}=="1234", ATTR{idProduct}=="5678", MODE="0666"
```
之后运行 sudo udevadm control --reload-rules 使规则生效。
Windows : 使用 Zadig 工具将你的 USB 设备驱动替换为 WinUSB 或 libusb-win32，这样 QtUsb 才能访问它。
macOS : 需要在应用的 Info.plist 文件中添加 USB 权限描述字符串。

2. 调试与优化

使用调试版本 : 编译 QtUsb 时，在 CMake 或 qmake 命令中添加 CONFIG+=debug 或 -DCMAKE_BUILD_TYPE=Debug，可以生成包含调试信息的库，便于定位问题。
异步操作优先 : 在 UI 线程中避免使用同步的 USB 读写操作，应优先使用 readyRead 信号和 write 槽函数的异步方式，防止界面假死。
缓冲区优化 : 对于大批量数据传输，可以通过 device->setReadBufferSize(size) 设置一个合适的读取缓冲区大小，通常设为端点最大包大小的整数倍，以提升吞吐量。

八、进阶资源推荐

QtUsb 项目地址 ：git clone https://gitcode.com/gh_mirrors/qt/QtUsb
官方文档 ：Boot2QtUSB 访问配置指南

示例项目：USB 调试助手

软件名称	下载地址	说明
USB调试助手 (QT版)	GitCode下载页面	开源项目，点击仓库中的下载链接获取最新版本，支持Windows/Linux/macOS。
BusHound	GitCode下载页面	知名USB分析工具，该页面提供了v6.0.1版本的下载链接。
CEIWEI USB抓包	官方下载页面	官方提供百度网盘下载（提取码: `3k00`），支持Win7至Win11。
Device Monitoring Studio	官方网站	商业软件，需从官网下载，可先试用。
Wireshark	官方下载页面	最流行的网络协议分析器，下载时请选择4.0以上版本以获得更好的USB支持。
USB3CV	USB-IF官方目录	USB官方合规性测试工具，选择最新版 `.exe` 文件下载即可。
ADB (Platform Tools)	Android开发者官网	安卓调试官方工具包，解压后配置环境变量即可使用。
Bugjaeger (移动端ADB)	Apple App Store	运行在iOS设备上的ADB工具，用于调试其他安卓设备。
