本文详细介绍AT4V系列集成三相霍尔电流传感器的技术原理、性能参数、选型指南及在新能源汽车电驱系统中的应用实践。通过创新的"三合一"设计，该传感器实现了±1%测量精度、3-5μs响应时间，全面解决传统方案的技术痛点。
一、电驱系统电流测量的技术挑战
1.1 应用背景
新能源汽车电驱系统中，三相电流的精准测量是磁场定向控制（FOC）算法的基础，直接决定：
• 电机转矩控制精度
• 效率优化效果
• 过流保护响应速度
永磁同步电机（PMSM）或感应电机驱动系统通过实时采集U、V、W三相电流数据，实现：
• 精确的闭环控制
• 过流与故障保护
• 谐波抑制与能效优化
1.2 传统方案的三重痛点
痛点一：三相同步性难题
问题根源 ：
• 采用三个独立单通道传感器分别测量U、V、W三相电流
• 响应时间差异（通常1-3ms）导致相位不一致
影响分析 ：
相位差 → Park变换精度下降 → 转矩波动增加 → 效率下降
实测数据 ：
• 传统方案转矩波动：±5%
• 高速工况下更为明显
• 影响驾驶舒适性
• 加速传动系统磨损
痛点二：极端工况挑战
环境要求 ：
|--------|---------------------------|
| 参数 | 要求 |
| 环境温度 | -40℃至+85℃ |
| 母排温度 | 100℃以上 |
| 开关频率 | 10-20kHz（IGBT/SiC MOSFET） |
| 瞬态电压冲击 | 数kV/μs |
传统传感器问题 ：
• 低温启动失败
• 高温数据漂移（超过±3%）
• 瞬态冲击击穿
• 系统保护模式触发
痛点三：集成与维护成本
传统方案缺点 ：
三个独立传感器 → 占用PCB空间大（150mm×100mm）
→ 布线复杂
→ 故障点多
→ 平均使用寿命仅1.5-2年
→ 年维护成本数十万元
二、AT4V系列技术原理
2.1 集成三相架构设计

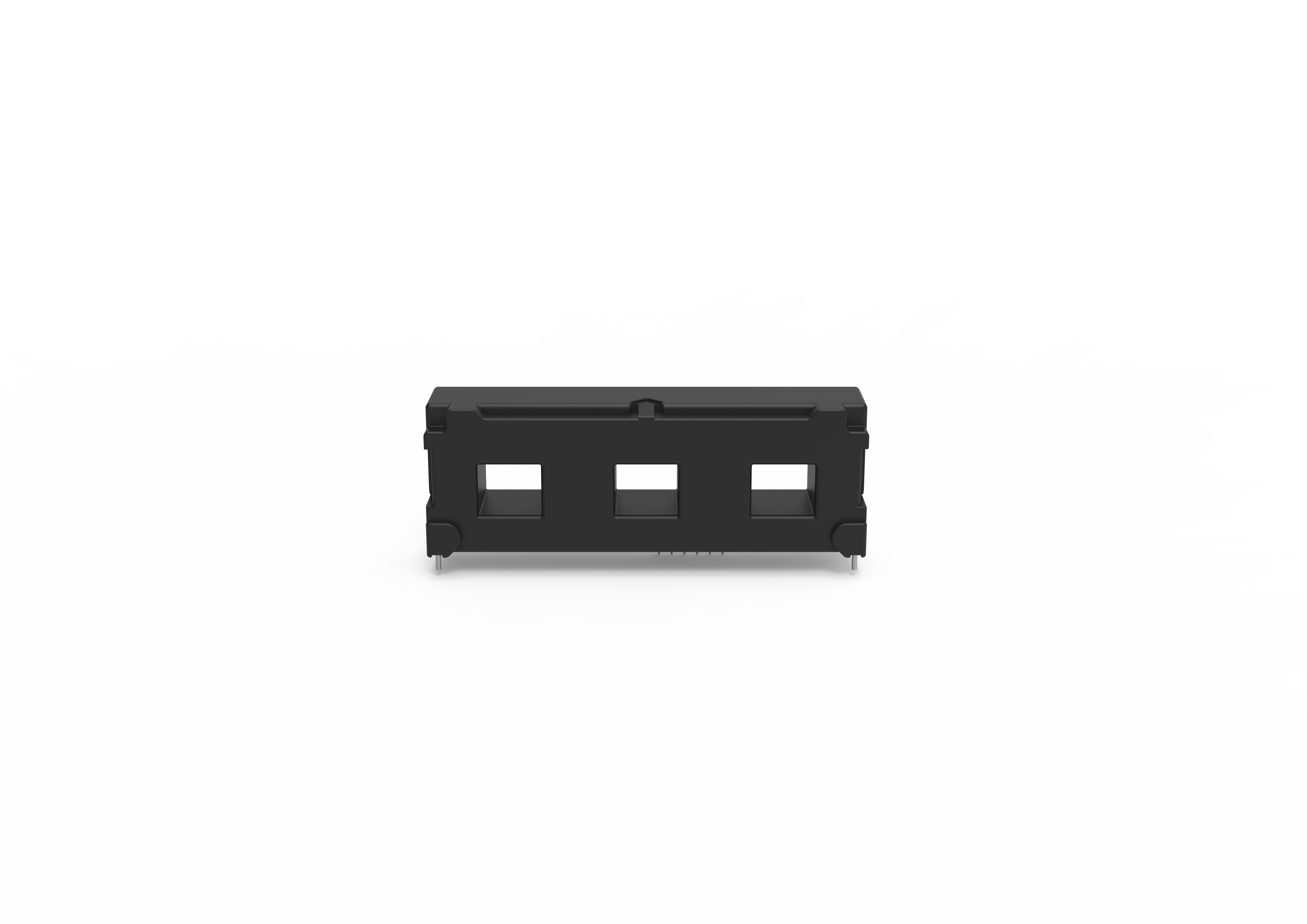

核心创新 ：单颗传感器内置三个独立原边过孔（10mm×12mm）
┌─────────────────────────┐
│ AT4V传感器封装 │
│ ┌───┐ ┌───┐ ┌───┐ │
│ │ U │ │ V │ │ W │ │
│ └───┘ └───┘ └───┘ │
│ 共享时钟和采样电路 │
└─────────────────────────┘
技术优势 ：
-
物理对称性 ：三个测量通道结构一致
-
同步采样 ：三个霍尔元件基于同一芯片，共享时钟
-
环境一致性 ：三个通道受相同环境因素影响
-
接口简化 ：减少2/3安装接口
2.2 霍尔效应测量原理
开环测量原理 ：
被测电流 → 磁场产生 → 霍尔元件检测 → 电压输出
开环设计优势 ：
• 结构简单
• 功耗低
• 响应速度快
• 无需复杂反馈控制电路
核心特性 ：
• 非接触式测量（原边与副边完全绝缘）
• 宽频带响应（DC、AC、高频PWM电流）
• 线性输出（输出电压与输入电流成比例）
输出参数 ：
|--------------|----------|-----------|
| 型号 | 额定电流 | 理论增益 |
| AT4V 50 H00 | 50A | 80.00mV/A |
| AT4V 75 H00 | 75A | 53.33mV/A |
| AT4V 100 H00 | 100A | 40.00mV/A |
| AT4V 150 H00 | 150A | 26.67mV/A |
| AT4V 200 H00 | 200A | 20.00mV/A |
输出电压：±4.0V（对应额定电流IPN）
2.3 关键性能参数
测量精度
精度：±1%@IPN
线性度：±0.5%
动态响应
响应时间：3-5μs
频带宽度：50kHz（-3dB）
应用场景：
• IGBT/SiC MOSFET开关频率：10-20kHz
• 对应谐波频率：100-200kHz
• AT4V带宽覆盖主要谐波分量
温度性能
工作温度：-40℃至105℃
电失调电压温度系数：±0.2mV/K
增益温度系数：±0.02%/K
绝缘安全
绝缘耐压：3.6kV AC（50Hz，1分钟）
瞬态耐压：6.6kV（1.2/50μs）
电气间隙：≥11.0mm
爬电距离：≥12.5mm
符合标准：
• IEC 60664-1
• IEC 61800-5-1
• IEC 62109-1
三、选型指南
3.1 型号规格
|--------------|----------|----------|
| 型号 | 额定电流 | 测量范围 |
| AT4V 50 H00 | 50A | ±150A |
| AT4V 75 H00 | 75A | ±225A |
| AT4V 100 H00 | 100A | ±300A |
| AT4V 150 H00 | 150A | ±450A |
| AT4V 200 H00 | 200A | ±600A |
3.2 选型案例分析
应用场景 ：峰值功率150kW永磁同步电机
• 母线电压：400V
• 峰值电流：约375A
选型计算 ：
// python
选型参数计算
峰值电流 = 375 # A
持续工作电流 = 峰值电流 * 0.6 # 50-70%
安全裕度倍数 = 1.2 # 推荐值
推荐测量范围 = 峰值电流 * 安全裕度倍数
= 375 * 1.2 = 450A
推荐型号
if 推荐测量范围 <= 450:
推荐型号 = "AT4V 150 H00" # 测量范围±450A
elif 推荐测量范围 <= 600:
推荐型号 = "AT4V 200 H00" # 测量范围±600A
推荐方案 ：
• AT4V 150 H00 ：测量范围±450A，安全裕度20%
• AT4V 200 H00 ：测量范围±600A，安全裕度60%
3.3 选型原则
-
持续工作电流 ：通常为峰值电流50-70%
-
过载能力 ：电机短时过载为额定功率2-3倍，持续10-30秒
-
安全裕度 ：建议选择测量范围为峰值电流1.2-1.5倍
四、性能测试数据
4.1 精度对比测试
以AT4V 100 H00为例（额定电流100A，测量范围±300A）：
|----------|------------|-------------|
| 测试项目 | AT4V系列 | 传统霍尔传感器 |
| 额定电流精度 | ±1A | ±2-3A |
| 满量程线性误差 | ±1.5A | ±3-6A |
| 精度优势 | 提升50-67% | - |
4.2 响应时间测试
AT4V响应时间：3-5μs
传统传感器：5-10μs
优势：快40-70%
故障保护意义 ：
• 可在数十μs内检测故障并触发保护
• 减少故障扩大风险
4.3 温度性能测试
AT4V 100 H00温度测试数据：
|---------|-------------|----------|----------|
| 温度点 | 电失调电压偏移 | 电流误差 | 增益变化 |
| -40℃ | ±20mV | ±0.5A | ±1.3% |
| 25℃（基准） | 0mV | 0A | 0% |
| +105℃ | ±16mV | ±0.4A | ±1.6% |
全温度范围累计误差 ：±1.5-2%
对比传统传感器 ：温漂降低30-50%
4.4 绝缘性能测试
|----------|------------|-----------|---------------|
| 测试项目 | AT4V系列 | 传统传感器 | 标准 |
| 绝缘耐压 | 3.6kV AC | 2-3kV AC | IEC 61800-5-1 |
| 瞬态耐压 | 6.6kV | 3-4kV | IEC 61000-4-5 |
| 电气间隙 | ≥11.0mm | 往往不满足 | IEC 60664-1 |
五、应用实践
5.1 主驱逆变器应用
系统架构 ：
电机 ←→ 逆变器 ←→ AT4V传感器 ←→ MCU（ADC）
↓
FOC控制算法
安装要点 ：
• U/V/W三相母排分别穿过传感器三个过孔
• 确保母排完全填充孔洞
• 采样率为开关频率10-20倍
实测效果 ：
|----------|---------|---------|----------|
| 性能指标 | 改进前 | 改进后 | 提升幅度 |
| 转矩波动 | ±5% | ±2% | 60% |
| 电流反馈延迟 | 20μs | 5μs | 75% |
| 系统效率 | 基准 | +3% | 3% |
| PCB布局空间 | 100% | 40% | 节省60% |
5.2 DC/DC变换器应用
应用场景 ：
• 车载充电机（OBC）
• DC/DC转换器
关键特性利用 ：
• 宽频带特性：DC至50kHz
• 精准测量高频纹波电流
• 支持MPPT算法、PFC功能
温度控制措施 ：
// c
// 温度监控示例代码
if (sensor_temp > 100) {
enable_cooling_fan();
if (sensor_temp > 105) {
trigger_warning();
}
}
5.3 系统集成方案
硬件设计要点
// c
// 布局设计约束
原边过孔尺寸：10mm × 12mm
电流密度：≤ 3A/mm²
供电电压：±15V ±5%
// 滤波设计
RC低通滤波截止频率：100kHz
屏蔽线缆：必须使用
软件设计要点
// c
// 三相电流归一化处理
void normalize_currents(float* currents) {
float gain_u = read_calibrated_gain(CHANNEL_U);
float gain_v = read_calibrated_gain(CHANNEL_V);
float gain_w = read_calibrated_gain(CHANNEL_W);
currents[0] /= gain_u; // U相
currents[1] /= gain_v; // V相
currents[2] /= gain_w; // W相
}
// 温度补偿算法
float temperature_compensation(float current, float temp) {
float temp_coeff = 0.02; // %/K
float ref_temp = 25.0; // 参考温度
float correction = 1.0 + temp_coeff * (temp - ref_temp);
return current / correction;
}
// 过流保护
void overcurrent_protection(float* currents) {
float threshold = 1.5 * RATED_CURRENT; // 1.5倍额定电流
for (int i = 0; i < 3; i++) {
if (fabs(currents[i]) > threshold) {
shutdown_power_devices();
log_fault(i, currents[i]);
}
}
}
测试验证方案
测试项目清单 ：
-
全温度范围精度测试（-40℃至+105℃）
-
全负载范围线性度测试（0-150% IPN）
-
瞬态冲击测试（短路、过流故障模拟）
-
EMC测试（IEC 61000-4系列）
六、总结
核心技术优势
AT4V系列 = 三合一集成 + 高精度 + 快响应 + 宽温域
= ±1%精度 + 3-5μs响应 + -40~105℃工作
= 传统方案升级的理想选择
应用价值
|--------|----------------|
| 维度 | 价值体现 |
| 性能 | 提升控制精度和系统效率 |
| 设计 | 简化硬件设计，减少PCB空间 |
| 成本 | 降低系统成本和维护难度 |
| 可靠性 | 提供安全可靠的电流测量 |
适用场景
✅ 新能源汽车电驱系统
✅ 工业变频器
✅ 伺服驱动器
✅ UPS电源
✅ 光伏逆变器
