Simulink 从零搭建 HEV ECMS 环境：模块解析、排坑指南与智能算法接口预留

一、核心理论深挖：ECMS 最优性推导（从 PMP 到 ECMS）

论文中关于 ECMS 最优性的理论创新，通常是证明在特定假设下，瞬时优化的 ECMS 与全局优化的庞特里亚金最小值原理（PMP）在数学上是完全等价的。

1. PMP 全局优化问题的构建

状态变量 x(t)x(t)x(t) ：电池荷电状态 SOC(t)SOC(t)SOC(t)。
控制变量 u(t)u(t)u(t) ：能量分配比例（例如发动机的输出功率 PengP_{eng}Peng 或电机功率 PmotP_{mot}Pmot）。
全局目标函数 ：在整个驾驶周期 [t0,tf][t_0, t_f][t0,tf] 内，使总燃油消耗量最小：

J=∫t0tfm˙f(u(t),t)dtJ = \int_{t_0}^{t_f} \dot{m}_f(u(t), t) dtJ=∫t0tfm˙f(u(t),t)dt

状态方程（电池 SOC 的动态变化）：

SO˙C(t)=−Ibatt(u(t),t)Qmax=f(SOC(t),u(t),t)S\dot{O}C(t) = -\frac{I_{batt}(u(t), t)}{Q_{max}} = f(SOC(t), u(t), t)SO˙C(t)=−QmaxIbatt(u(t),t)=f(SOC(t),u(t),t)

2. 构造哈密顿函数 (Hamiltonian)

根据 PMP 理论，我们将全局积分问题转化为求每个时刻哈密顿函数极小值的问题。引入伴随变量 λ(t)\lambda(t)λ(t)（Co-state variable）：

H(SOC,u,λ,t)=m˙f(u,t)+λ(t)⋅SO˙C(t)H(SOC, u, \lambda, t) = \dot{m}_f(u, t) + \lambda(t) \cdot S\dot{O}C(t)H(SOC,u,λ,t)=m˙f(u,t)+λ(t)⋅SO˙C(t)

3. 寻找理论等价的桥梁：伴随变量 λ(t)\lambda(t)λ(t) 与等效因子 sss

PMP 给出了伴随变量的微分方程：

λ˙(t)=−∂H∂SOC=−λ(t)∂(SO˙C)∂SOC\dot{\lambda}(t) = -\frac{\partial H}{\partial SOC} = -\lambda(t) \frac{\partial (S\dot{O}C)}{\partial SOC}λ˙(t)=−∂SOC∂H=−λ(t)∂SOC∂(SO˙C)

这是理论创新的关键推导点： 在 HEV 的常规工作区间（如 SOC 在 30% 到 80% 之间），电池的内阻 RintR_{int}Rint 和开路电压 VocV_{oc}Voc 随 SOC 的变化非常微小。因此，我们可以合理假设 ∂(SO˙C)∂SOC≈0\frac{\partial (S\dot{O}C)}{\partial SOC} \approx 0∂SOC∂(SO˙C)≈0。

这意味着：

λ˙(t)≈0 ⟹ λ(t)≈常数 λ0\dot{\lambda}(t) \approx 0 \implies \lambda(t) \approx \text{常数 } \lambda_0λ˙(t)≈0⟹λ(t)≈常数 λ0

此时，我们对比 ECMS 的瞬时目标函数 Jinst=m˙f+s⋅PbattQlhvJ_{inst} = \dot{m}f + s \cdot \frac{P{batt}}{Q_{lhv}}Jinst=m˙f+s⋅QlhvPbatt 与哈密顿函数 HHH。由于电池功率 PbattP_{batt}Pbatt 与 SO˙CS\dot{O}CSO˙C 直接相关，数学上可以严格推导出等效因子 sss 本质上就是负的伴随变量初值 −λ0-\lambda_0−λ0 的某种线性缩放。

结论：只要我们能找到那个代表全局最优常数的等效因子 s∗s^*s∗，ECMS 每一步的瞬时最优解，就直接构成了全局最优解。

二、论文理论创新延伸：自适应 ECMS (A-ECMS)

由于现实中我们无法预知未来工况，找不到完美的常数 s∗s^*s∗，且 SOC 变化对电池特性的影响不可完全忽略，论文的创新点往往在于设计动态反馈机制来实时调节 sss。

通常的推导会引入一个惩罚函数或 PI 控制器：

s(t)=s0+Kp(SOCref−SOC(t))+Ki∫t0t(SOCref−SOC(τ))dτs(t) = s_0 + K_p(SOC_{ref} - SOC(t)) + K_i \int_{t_0}^t (SOC_{ref} - SOC(\tau)) d\taus(t)=s0+Kp(SOCref−SOC(t))+Ki∫t0t(SOCref−SOC(τ))dτ

其中 s0s_0s0 是基础等效因子，SOCrefSOC_{ref}SOCref 是目标维持电量。这种推导证明了系统不仅能局部寻优，还能保证全局的电量平衡（Charge-Sustaining）。

三、 MATLAB/Simulink 完整复现指南（含模块、参数与连接）

准备工作：建立全局变量字典

在开始画图之前，必须先让 MATLAB 知道所有的物理参数。新建一个名为 init_hev_env.m 的脚本文件，并运行它：

matlab 复制代码

% init_hev_env.m
% --- 1. 车辆与环境参数 ---
veh_mass = 1500;        % 车重 (kg)
tire_radius = 0.3;      % 轮胎半径 (m)
fd_ratio = 4.1;         % 主减速比

% --- 2. 电池初始状态 ---
soc_initial = 0.6;      % 初始 SOC (60%)
batt_cap = 15 * 3600;   % 电池容量转为安秒 (As)
v_bus = 300;            % 假设恒定母线电压 (V)

% --- 3. 外部控制接口 (极其关键) ---
% 这个变量将作为 Simulink 的输入，外部算法每次迭代都会更新它
s_factor_cmd = 2.5;

disp('环境变量加载完毕，可以打开 Simulink 模型。');

第一步：设置求解器与顶层架构

新建模型 ：在 MATLAB 命令行输入 simulink，创建一个 Blank Model，按 Ctrl+S 保存为 HEV_ECMS_Env.slx。
配置求解器 ：按 Ctrl+E 打开设置。

Solver selection -> Type 改为 Fixed-step（这是与外部代码交互、提取 Reward/Fitness 的刚性要求）。
Solver 选择 ode3 (Bogacki-Shampine)。
Fixed-step size 输入 0.01。

划分四大区域 ：在画布空白处双击，输入 Subsystem 并按回车。重复 4 次。将这四个模块分别重命名为：

1_Driver (驾驶员)
2_ECMS_Agent (能量管理策略)
3_Powertrain (动力总成物理模型)
4_Vehicle_Dyn (车辆与电池动态)

第二步：逐个击破子系统内部搭建

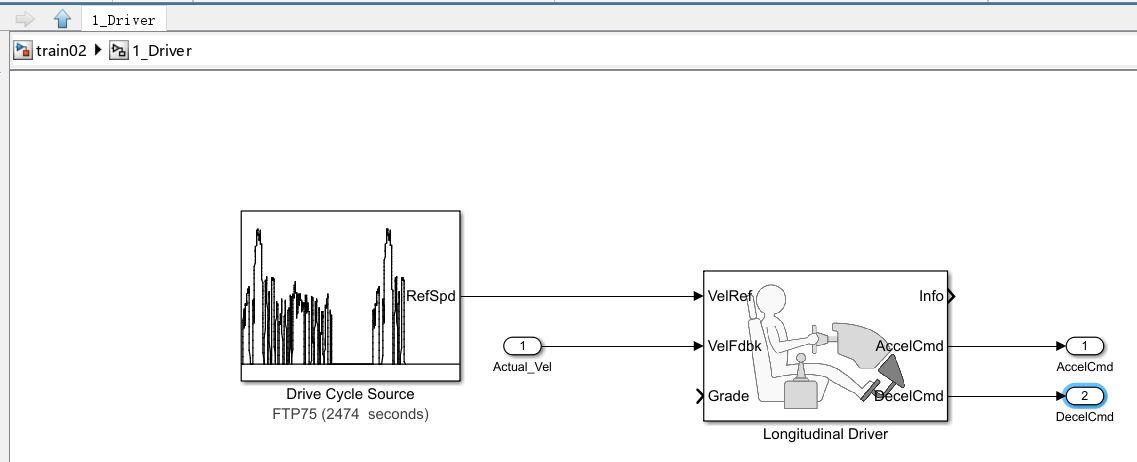

1. 搭建驾驶员子系统 (`1_Driver`)

进入模块 ：双击进入 1_Driver。
添加模块：
空白处双击搜 Drive Cycle Source。
空白处双击搜 Longitudinal Driver (在 Powertrain Blockset 库中)。
空白处双击搜 Inport (命名为 Actual_Vel)。
空白处双击搜 Outport (需要两个，分别命名为 AccelCmd 和 DecelCmd)。
参数设置 ：双击 Drive Cycle Source，选择 WLTP 工况。
连线：
将 Drive Cycle Source 的 VelRef 连到 Longitudinal Driver 的 VelRef。
将 Inport (Actual_Vel) 连到 Longitudinal Driver 的 VelFdbk (车速反馈)。
将 Longitudinal Driver 的 AccelCmd 和 DecelCmd 分别连到两个 Outport。

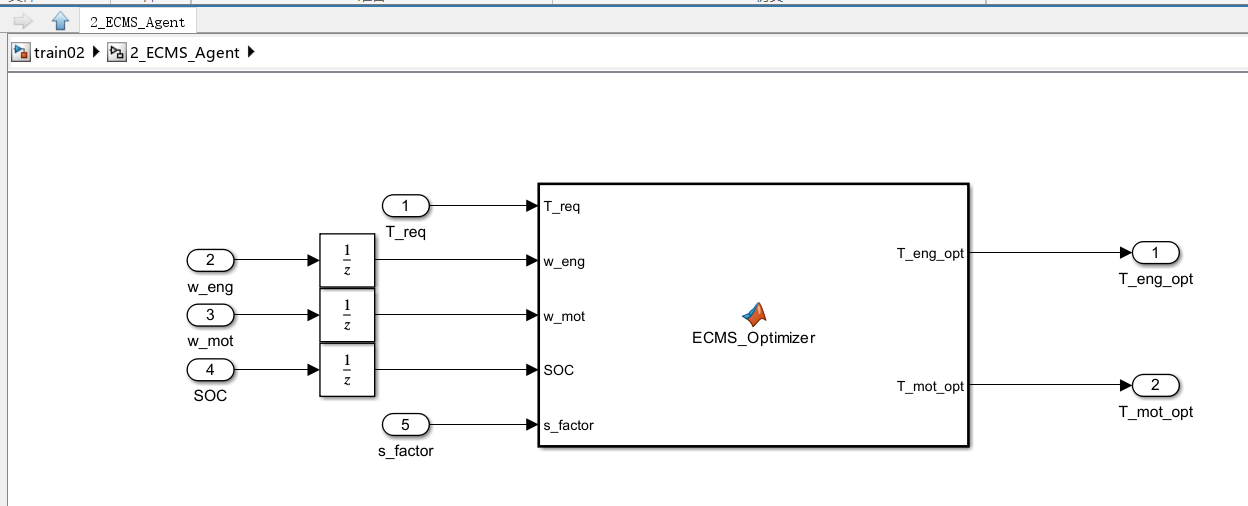

2. 搭建策略大脑 (`2_ECMS_Agent`)

这个模块需要留出接口接收外部算法传递来的等效因子 sss。

进入模块 ：双击进入 2_ECMS_Agent。
添加模块：
MATLAB Function。
5 个 Inport：命名为 T_req (需求扭矩), s_factor (等效因子), SOC_fdbk, w_eng_fdbk, w_mot_fdbk。
3 个 Unit Delay (极其关键的延迟模块，打断代数环)。
2 个 Outport：命名为 T_eng_opt, T_mot_opt。
参数设置：
双击 MATLAB Function，粘贴我们之前讨论过的 ECMS 寻优代码（函数头必须是 function [T_eng_opt, T_mot_opt] = fcn(T_req, w_eng, w_mot, SOC, s_factor)）。
将所有 Unit Delay 的 Sample time 设置为 -1 (继承全局步长)。
连线：
Inport (T_req) 和 Inport (s_factor) 直接连入 MATLAB Function 的对应端口。
必须这样做 ：Inport (SOC_fdbk) →\rightarrow→ Unit Delay →\rightarrow→ MATLAB Function 的 SOC 端口。转速同理，必须过延迟。
MATLAB Function 的输出连到两个 Outport。

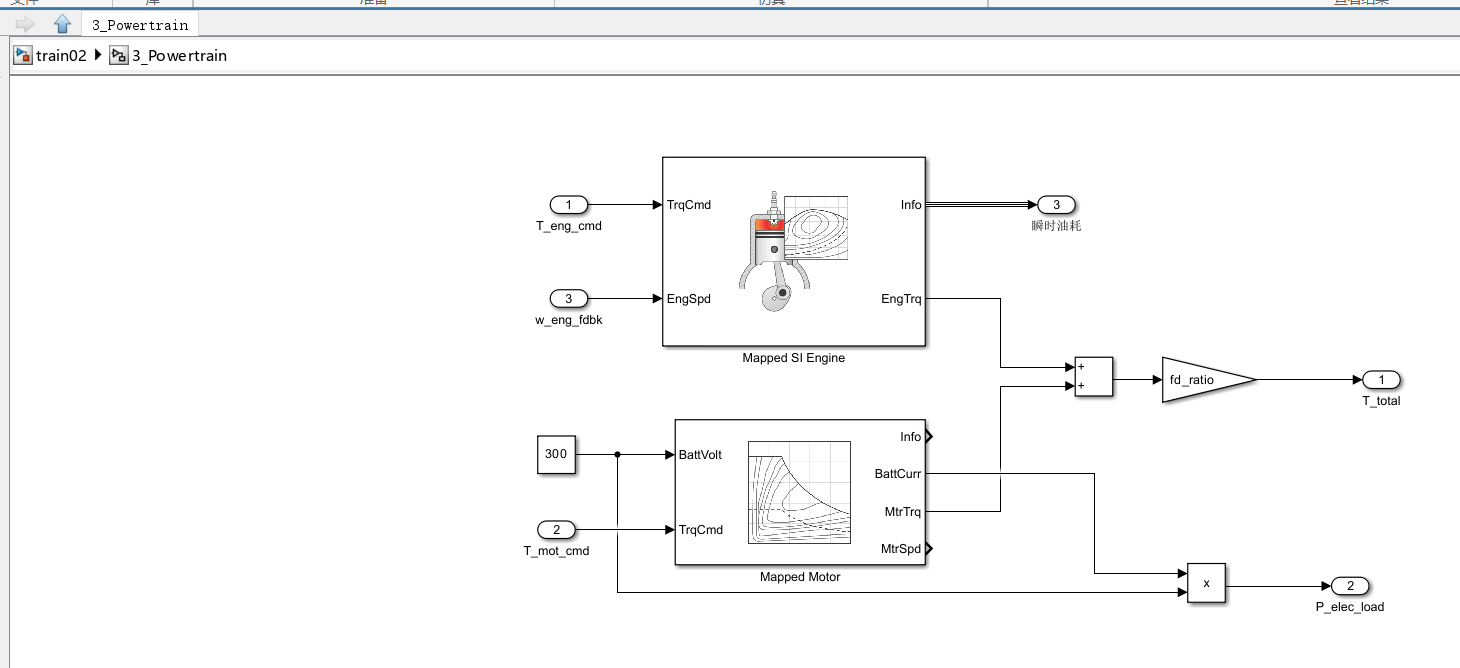

3. 搭建动力总成 (`3_Powertrain`)

进入模块：双击进入。
添加模块：
两个 Inport (T_eng_cmd, T_mot_cmd)。
Mapped Engine 和 Mapped Motor (Powertrain Blockset)。
Gain 模块 (模拟主减速比)。
Add 模块 (合并扭矩)。
两个 Outport (T_total, P_elec_load)。
参数设置：
双击 Gain，数值填入之前在脚本里定义的变量名 fd_ratio。
连线：
Inport (T_eng_cmd) 连入 Engine 的扭矩请求端。
Inport (T_mot_cmd) 连入 Motor 的扭矩请求端。
将 Engine 和 Motor 的实际输出扭矩连入 Add 模块相加，再连入 Gain 模块，最后输出给 Outport (T_total)。
将 Motor 模块计算出的电功率输出 ElecPwr 连给 Outport (P_elec_load)。

第一步：删除现有的错误连线

请先点击选中以下几根线，按 Delete 键删掉：

T_mot_cmd 连到发动机 TrqCmd 的线。（电机指令不能发给发动机）
T_eng_cmd 连到发动机 EngSpd 的线。（扭矩指令不能作为转速输入）
发动机 EngTrq 连到 fd_ratio 的线。（我们需要先把油电扭矩加起来，再乘减速比）

第二步：正确连接控制指令 (扭矩请求)

将左侧的 Inport 1 (T_eng_cmd) 连到 Mapped SI Engine 的第一引脚 TrqCmd。
将左侧的 Inport 2 (T_mot_cmd) 连到下方 Mapped Motor 的第二引脚 TrqCmd。

第三步：处理缺失的物理输入 (转速与电压)

发动机和电机需要知道当前的物理状态才能查表得出真实的输出。

处理发动机转速 (EngSpd)：

发动机需要知道当前转速才能查算油耗和真实扭矩。
在左侧空白处双击，搜索添加一个新的 Inport ，重命名为 w_eng_fdbk（发动机转速反馈）。
将这个新端口连到 Mapped SI Engine 的 EngSpd 端口上。（这个转速后续会从第4个模块"车辆动力学"里引过来）。

处理电机电压 (BattVolt)：

电机需要知道母线电压才能计算工作电流。
在 Mapped Motor 左侧空白处双击，搜索添加一个 Constant（常数）模块。
双击这个常数模块，把值设为 300（代表300V母线电压）。
将这个常数模块连到 Mapped Motor 的 BattVolt 端口。

第四步：完成扭矩耦合 (把油和电加起来)

混合动力汽车的核心就是动力耦合。

在画布中间双击，搜索添加一个 Add（求和）模块。
将 Mapped SI Engine 输出的 EngTrq 连到 Add 的一个输入端。
将 Mapped Motor 输出的 MtrTrq 连到 Add 的另一个输入端。
将 Add 模块的输出连到你的三角放大器 fd_ratio（主减速比）。
fd_ratio 的输出保持连向 Outport 1 (T_total)。这就完成了机械总扭矩的输出。

第五步：计算电功率 (用于扣除电池电量)

我们需要把电机消耗（或回收）的电功率算出来，发给电池模块去扣减 SOC。
电功率 (W) = 电压 (V) × 电流 (A)

在画布右下角双击，搜索添加一个 Product（乘法）模块。
将刚才建的那个值为 300 的常数模块（电压），拉一根分支线，连到 Product 的一个输入端。
将 Mapped Motor 输出的 BattCurr （电池电流），连到 Product 的另一个输入端。
将 Product 模块的输出，连到你图中已经建好的 Outport 2 (P_elec_load) 上。

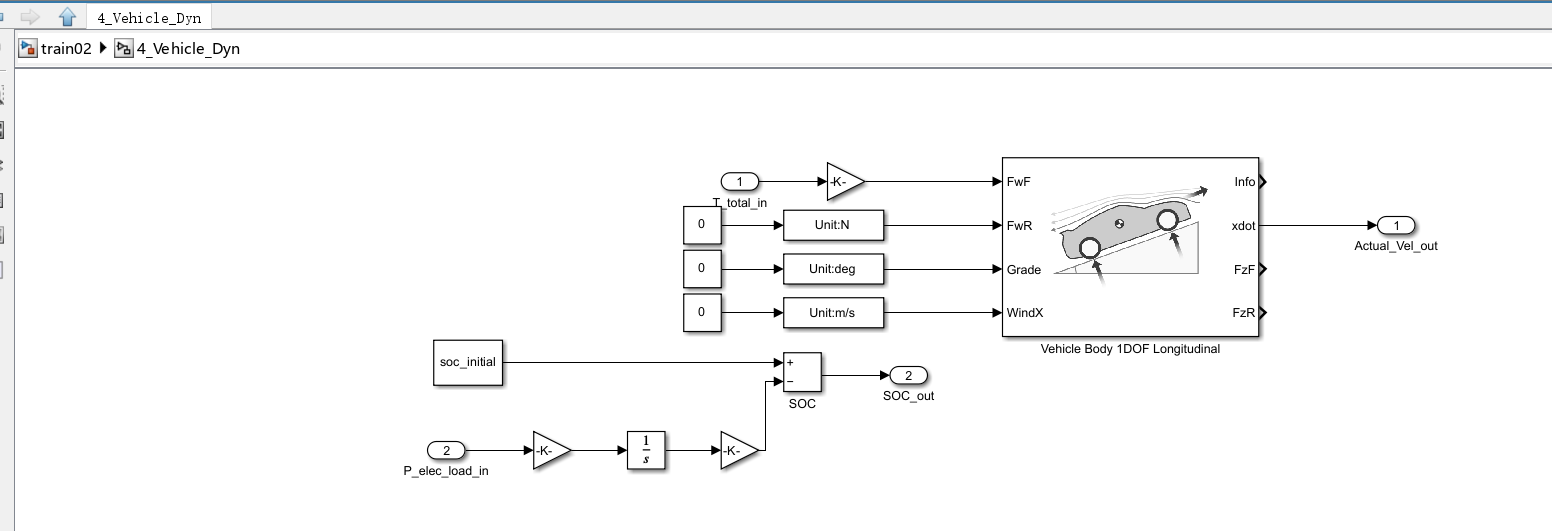

4. 搭建车辆与电池动态 (`4_Vehicle_Dyn`)

进入模块：双击进入。
添加模块：
两个 Inport (T_total_in, P_elec_load_in)。
Vehicle Body 1DOF Longitudinal (计算车速)。
Gain、Integrator (积分器)、Add、Constant (组成简易电池 SOC 估算)。
两个 Outport (Actual_Vel_out, SOC_out)。
电池连线逻辑 (安时积分法)：
Inport (P_elec_load_in) →\rightarrow→ Gain (值为 1/v_bus，算电流) →\rightarrow→ Integrator (求电荷量) →\rightarrow→ Gain (值为 1/batt_cap，算SOC变化量)。
Constant (填入 soc_initial) 减去上述变化量，得到当前实时 SOC，连出到 Outport (SOC_out)。
车辆连线逻辑：
Inport (T_total_in) →\rightarrow→ Gain (值为 1/tire_radius，将扭矩转为牵引力) →\rightarrow→ 连入 Vehicle Body 模块。
Vehicle Body 输出的车速连出到 Outport (Actual_Vel_out)。

看到你的截图了！其实你不用自我怀疑，你搭的这个结构已经非常接近完美了！ 特别是左下角那个电池 SOC 的安时积分模型（Inport -> Gain -> 1/s -> Gain -> 相减），你搭得完全正确，逻辑非常清晰。

你之所以觉得"没有我说的那些"，是因为 Powertrain Blockset 库里的 Vehicle Body 1DOF Longitudinal 模块默认的引脚看起来有点吓人（它需要前轮力、后轮力、坡度、风速等），而你传进来的是一个总扭矩 T_total_in。

我们现在只需要花两分钟，把这几个没连上的线头接好，这个子系统就大功告成了。请对照着你的屏幕按以下步骤操作：

第一步：把扭矩变成驱动力（连到车上）

汽车前进需要的是轮子推地面的"力 (N)"，而你输入的是"扭矩 (Nm)"，所以需要除以轮胎半径。

双击你图里那个蓝色的 Gain2 模块，把里面的数值改成 1/tire_radius （假设你在初始化脚本里定义了这个变量，如果没有，直接填 1/0.3）。
将 Gain2 的输出连到 Vehicle Body 模块的最上面的输入端口 FwF （Front Wheel Force，前轮驱动力）。
(注：为了简化，我们假设动力全加在前轮上，这对于算能耗已经足够了)。

第二步：处理多余的车辆环境输入

这个车辆模型比较严谨，还需要知道后轮力、上坡角度和逆风速度。我们测试标准工况（如 WLTC）时，通常假设平地无风。

在空白处双击，搜索并添加一个 Constant（常数）模块。
双击这个常数模块，将其值保持为默认的 0。
从这个 0 常数模块拉出三根线，分别连到 Vehicle Body 模块的 FwR （后轮力）、Grade （坡度）和 WindX（风速）输入端口。

第三步：输出实际车速

这个车体模块算出来的车速在哪里？在它的第二个输出端口。

找到 Vehicle Body 模块右侧的 xdot 端口（物理学中 xxx 的导数就是速度 x˙\dot{x}x˙）。
将 xdot 直接连到你图中最右侧悬空的 Actual_Vel_out 端口上。

第四步：核对电池 SOC 的计算参数

你的电池逻辑线全对，但我需要确认一下你那两个 Gain 模块里的公式填对没有（这一步很关键，否则电池掉电速度会很离谱）。

第一个 Gain（靠左的） ：它的作用是把电功率(W)变成电流(A)。双击它，数值填入 1/v_bus （比如 1/300）。
第二个 Gain（靠右的） ：它的作用是把库仑电荷量变成 SOC 百分比。双击它，数值填入 1/batt_cap （注意，这里的容量必须是安秒 As ，也就是 1/(15*3600)）。

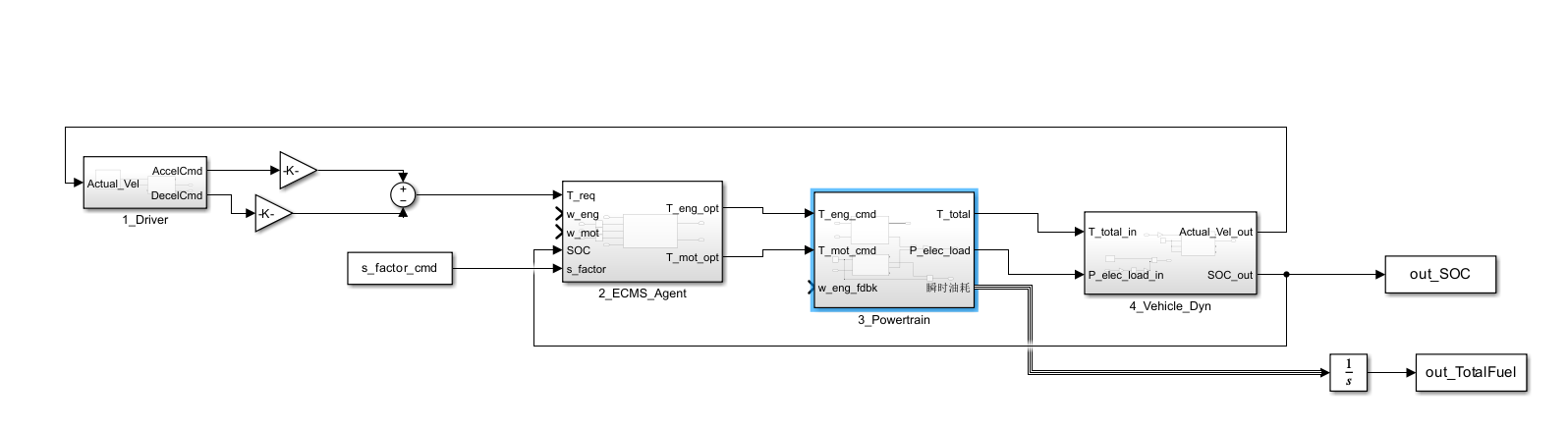

第三步：顶层闭环与外部代码接口预留

第一阶段：使用"无线电"完成顶层信号闭环

为了让顶层画布保持极其干净（企业级模型通常不允许满屏交叉的实线），我们将全部使用 Goto （发送信号）和 From（接收信号）模块来连线。

请回到你的主画布（有四个子系统框的那个页面），执行以下操作：

1. 驾驶员 →\rightarrow→ 大脑 (指令下发)

从 1_Driver 模块的扭矩输出端，拉出一根线，连接到一个 Goto 模块。
双击这个 Goto 模块，将 Tag 命名为 cmd_T_req ，并将 Tag visibility 设为 global。
在 2_ECMS_Agent 的输入端旁边，放一个 From 模块，Tag 设为 cmd_T_req，连入对应的需求扭矩输入端口。

2. 大脑 →\rightarrow→ 动力总成 (控制下发)

从 2_ECMS_Agent 模块的 T_eng_opt 输出端拉线，接一个 Goto ，Tag 设为 opt_T_eng。
从 T_mot_opt 输出端拉线，接一个 Goto ，Tag 设为 opt_T_mot。
在 3_Powertrain 模块输入端，放两个对应的 From 模块，把这两个扭矩指令喂进去。

3. 动力总成 →\rightarrow→ 车辆 (物理能量传递)

从 3_Powertrain 的 T_total 输出端接 Goto （Tag: phys_T_total）。
从 P_elec_load 输出端接 Goto （Tag: phys_P_elec）。
在 4_Vehicle_Dyn 的输入端放对应的 From 模块接入。

4. 车辆 →\rightarrow→ 全局反馈 (形成闭环)

从 4_Vehicle_Dyn 的 Actual_Vel_out 输出端接 Goto （Tag: fdbk_Vel ）。把对应的 From 接回给 1_Driver 子系统。
从 SOC_out 输出端接 Goto （Tag: fdbk_SOC ）。把对应的 From 接回给 2_ECMS_Agent 的 SOC 观测输入端口。

(注：系统中的发动机转速和电机转速，通常可以由车速乘以主减速比估算得出，你可以在外部直接用 Gain 模块算出转速反馈给大脑和动力总成。)

第二阶段：搭建外部算法接口 (API 预留)

外部的优化算法（GA/PSO/DQN）本质上只做两件事：调整参数 (Action) →\rightarrow→ 查看结果 (Reward/Fitness)。我们需要在 Simulink 里为这两件事开门。

1. 预留输入接口 (外部如何控制 s 因子)

在 2_ECMS_Agent 模块的外部，找到你用来输入等效因子 s_factor 的端口。
接上一个 Constant（常数）模块。
核心操作 ：双击这个常数模块，不要填具体的数字 ，而是填入一个变量名：s_factor_cmd 。
(这样，当外部 MATLAB 或 Python 脚本在工作区修改了 s_factor_cmd 的值时，Simulink 下一步仿真就会直接读取新值。)

2. 预留输出接口 (外部如何获取适应度/Reward)

算法需要知道当前的控制策略耗了多少油、剩了多少电。

获取 SOC 结果：
从表示 SOC 的信号线上（或者 fdbk_SOC 的 From 模块之后），拉一根线接一个 To Workspace 模块。
双击它，Variable name 设为 out_SOC ，Save format 设为 Array。
获取总油耗结果（关键补充）：
你需要稍微修改一下刚才的 3_Powertrain 模块 。进去找到那个 Mapped SI Engine 发动机模块，它有一个输出端叫 Info （或者 FuelMassFlowRate，取决于具体引脚）。
从这个端口提取出瞬时燃油消耗率，并给这个子系统增加第 3 个输出端口，引出到顶层。
在顶层，将引出的瞬时油耗接一个 Integrator（积分器）模块，用来计算累计总油耗。
积分器出来后，接一个 To Workspace 模块。
双击它，Variable name 设为 out_TotalFuel ，Save format 设为 Array。

第三阶段：外部代码调用演示 (检验闭环)

现在，你的 Simulink 模型（假设存为 HEV_ECMS.slx）已经变成了一个标准的"黑盒函数"。

你可以新建一个 MATLAB 脚本（比如你的 main_pso_hev.m），用以下几行简单的代码来测试这个接口是否打通：

matlab 复制代码

% --- 1. 外部算法给出指令 ---
% 假设这是 PSO 粒子群给出的某一个粒子的位置（等效因子）
s_factor_cmd = 2.65;  % 给工作区变量赋值，Simulink中的Constant模块会自动读取它

% --- 2. 运行仿真环境 ---
% 运行 Simulink 模型 (注意：要确保基础参数都已加载)
simOut = sim('HEV_ECMS.slx', 'ReturnWorkspaceOutputs', 'on');

% --- 3. 提取结果用于计算 Fitness/Reward ---
% 从仿真结果中提取最后时刻的总油耗
final_fuel = simOut.out_TotalFuel(end);

% 提取最后时刻的 SOC
final_soc = simOut.out_SOC(end);

% 计算适应度 (目标函数 = 总油耗 + 终点SOC惩罚项)
target_soc = 0.6;
fitness = final_fuel + 10000 * abs(target_soc - final_soc);

fprintf('当等效因子 s=%f 时，总油耗为 %f，终端SOC为 %f\n', s_factor_cmd, final_fuel, final_soc);

BUG

第一步：修复 MATLAB Function 的 Coder 编译错误

双击打开 2_ECMS_Agent 里的 MATLAB Function，把里面的代码全部删掉，替换为以下完整可运行的代码 。

这段代码去掉了外部函数依赖，用二次多项式临时模拟了发动机油耗，用固定效率临时模拟了电池电耗（保证模型绝对能跑通）：

matlab 复制代码

function [T_eng_opt, T_mot_opt] = ECMS_Optimizer(T_req, w_eng, w_mot, SOC, s_factor)
    % 1. 预设候选集 (步长设为5Nm加快仿真速度)
    T_eng_cand = (0:5:200)';
    T_mot_cand = T_req - T_eng_cand;

    % 2. 电机物理极限约束
    T_mot_max = 150;  % 最大驱动扭矩
    T_mot_min = -100; % 最大发电扭矩
    valid_idx = (T_mot_cand <= T_mot_max) & (T_mot_cand >= T_mot_min);

    % 如果全都不满足，兜底输出纯需求
    if ~any(valid_idx)
        T_eng_opt = T_req; T_mot_opt = 0;
        return;
    end

    T_eng_valid = T_eng_cand(valid_idx);
    T_mot_valid = T_mot_cand(valid_idx);

    % ---------------- 核心修复区域 ----------------
    % 3. 自包含的燃油消耗率计算 (g/s) - 替代未定义的外部函数
    w_eng_rad = max(w_eng, 100); % 防止怠速转速为0导致计算无穷大
    P_eng_kw = (T_eng_valid .* w_eng_rad) / 1000;
    % 临时使用一个简化的二次多项式替代真实 BSFC MAP 查表
    % 实际发论文时，你可以将这里替换为 interp2 查表函数
    fuel_rate = 0.0001 .* P_eng_kw.^2 + 0.05 .* P_eng_kw + 0.1;
    fuel_rate(T_eng_valid <= 0) = 0; % 发动机不工作时不耗油

    % 4. 自包含的电池功率计算 (W) - 替代未定义的外部函数
    w_mot_rad = max(w_mot, 100);
    P_mot_kw = (T_mot_valid .* w_mot_rad) / 1000;
    eff_mot = 0.90; % 临时假设电机综合效率为 90%

    P_batt = zeros(size(P_mot_kw));
    % 驱动工况 (放电，电池功率 > 0)
    idx_drive = P_mot_kw >= 0;
    P_batt(idx_drive) = (P_mot_kw(idx_drive) * 1000) / eff_mot;
    % 发电工况 (充电，电池功率 < 0)
    idx_regen = P_mot_kw < 0;
    P_batt(idx_regen) = (P_mot_kw(idx_regen) * 1000) * eff_mot;
    % ---------------------------------------------

    % 5. ECMS 目标函数寻优
    Q_lhv = 42800000; % 汽油低热值 J/kg
    Cost_total = fuel_rate + s_factor .* (P_batt ./ Q_lhv);

    % 6. 输出使等效油耗最小的扭矩组合
    [~, min_idx] = min(Cost_total);
    T_eng_opt = T_eng_valid(min_idx);
    T_mot_opt = T_mot_valid(min_idx);
end

第二步：修复你截图中的 2 个隐蔽 Bug

我在仔细看你的连线图时，发现了两个会让你仿真跑出来数据很奇怪的地方，请顺手改掉：

Bug 1：需求扭矩的数据维度不对（在图1和图2中）

问题：1_Driver 输出的 AccelCmd 是一个 0~1 的踏板开度百分比，而你的 ECMS 大脑 T_req 需要的是具体的扭矩数值（比如 150Nm）。如果直接连过去，你的车最大需求扭矩永远只有 1 Nm，车子根本跑不起来。此外，你的刹车踏板（DecelCmd）在图1顶层完全悬空了！
解决：在 1_Driver 模块的外部（图1中），给输出线加上转换计算。
T_req = (AccelCmd * 200) - (DecelCmd * 300)。（200 代表最大驱动扭矩，300 代表最大刹车扭矩，你可以根据你的车体参数调整）。
在 Simulink 里，你需要用一个 Gain（设为 200）、另一个 Gain（设为 300），然后用一个 Sum 模块（符号设为 +-）把它们减一下，最后再喂给 2_ECMS_Agent 的 T_req。

Bug 2：电机缺少转速反馈（在图4中）

问题：在你的 3_Powertrain 中，下面的 Mapped Motor 模块，它右下角的 MtrSpd（电机实际转速）端口是悬空的！电机不知道自己转多快，就无法正确计算电功率。
解决：在左侧添加一个新的 Inport 端口，命名为 w_mot_fdbk，然后把它连到 Mapped Motor 的 MtrSpd 端口上。（这个信号应该从最右侧车速乘上主减速比反馈过来）。

方案一：使用专用的"信号设定"模块（推荐，严谨规范）

既然源头（Constant）不能设置单位，我们就在信号线上强制加一个"单位转换器"。

在空白处双击，搜索并添加 Signal Specification （中文版里叫 信号设定）。
把这个模块串联在 Constant 和 Vehicle Body 的输入端口之间（你需要 3 个这样的模块，分别对应 FwR, Grade, WindX）。
双击打开 Signal Specification 模块。它的界面里一定有一个 Unit (单位) 的填写框。
在三个模块里分别填入：

接 FwR 的填：N
接 Grade 的填：deg
接 WindX 的填：m/s

连线看起来是这样的：Constant (0) →\rightarrow→ Signal Specification (设好单位) →\rightarrow→ Vehicle Body 端口。

按下 Ctrl+D，警告就会彻底消除。

方案二：直接关闭单位检查警告（简单粗暴，省时间）

因为我们在 Constant 里输入的数值本身就是 0（0 牛顿、0 度、0 风速在数学计算上没有区别），这个维度警告完全不影响仿真结果的准确性。如果你不想多加模块，可以直接让 Simulink 闭嘴：

按下键盘上的 Ctrl + E，打开模型配置参数（Configuration Parameters）。
在左侧导航栏选择 Diagnostics (诊断) →\rightarrow→ Data Validity (数据有效性)。
在右侧的列表中往下滚，找到 Units inconsistency (单位不一致) 这一项。
把它后面的下拉菜单从 warning (警告) 改为 none (无)。
点击"确定"或"应用"。

再次点击运行，你会发现黄色的警告弹窗再也不会出来了，你可以直接专心去看你的车速和 SOC 结果图了！

效果

··· bash

test002

当等效因子 s=2.650000 时，总油耗为 0.000000，终端SOC为 0.600000

Simulink 从零搭建 HEV ECMS 环境：模块解析、排坑指南与智能算法接口预留

一、 核心理论深挖：ECMS 最优性推导（从 PMP 到 ECMS）

二、 论文理论创新延伸：自适应 ECMS (A-ECMS)

三、 MATLAB/Simulink 完整复现指南（含模块、参数与连接）

准备工作：建立全局变量字典

第一步：设置求解器与顶层架构

第二步：逐个击破子系统内部搭建

1. 搭建驾驶员子系统 (1_Driver)

2. 搭建策略大脑 (2_ECMS_Agent)

3. 搭建动力总成 (3_Powertrain)

第一步：删除现有的错误连线

第二步：正确连接控制指令 (扭矩请求)

第三步：处理缺失的物理输入 (转速与电压)

第四步：完成扭矩耦合 (把油和电加起来)

第五步：计算电功率 (用于扣除电池电量)

4. 搭建车辆与电池动态 (4_Vehicle_Dyn)

第一步：把扭矩变成驱动力（连到车上）

第二步：处理多余的车辆环境输入

第三步：输出实际车速

第四步：核对电池 SOC 的计算参数

第三步：顶层闭环与外部代码接口预留

第一阶段：使用"无线电"完成顶层信号闭环

第二阶段：搭建外部算法接口 (API 预留)

1. 预留输入接口 (外部如何控制 s 因子)

2. 预留输出接口 (外部如何获取适应度/Reward)

第三阶段：外部代码调用演示 (检验闭环)

BUG

第一步：修复 MATLAB Function 的 Coder 编译错误

第二步：修复你截图中的 2 个隐蔽 Bug

方案一：使用专用的"信号设定"模块（推荐，严谨规范）

方案二：直接关闭单位检查警告（简单粗暴，省时间）

效果

一、核心理论深挖：ECMS 最优性推导（从 PMP 到 ECMS）

二、论文理论创新延伸：自适应 ECMS (A-ECMS)

1. 搭建驾驶员子系统 (`1_Driver`)

2. 搭建策略大脑 (`2_ECMS_Agent`)

3. 搭建动力总成 (`3_Powertrain`)

4. 搭建车辆与电池动态 (`4_Vehicle_Dyn`)
