一、改造背景
某氢能制备车间采用罗克韦尔 SLC 5/04（1747-L542）PLC 作为制氢、纯化、增压、缓冲罐区的控制核心，原系统仅通过 DH485 串口实现本地基础监控。随着氢能生产安全管控、数据追溯、远程运维要求提升，原有单色屏无法满足压力、流量、温度、浓度、泄漏检测等多参数实时显示需求。SLC500 本体无以太网口，无法接入车间安全监控网络与数据平台，更换整套控制器成本高、认证周期长。最终采用远创智控 YC8000AB 以太网通讯模块 ，实现老 PLC 低成本以太网升级，对接威纶触摸屏与生产数据平台。
二、方案设计

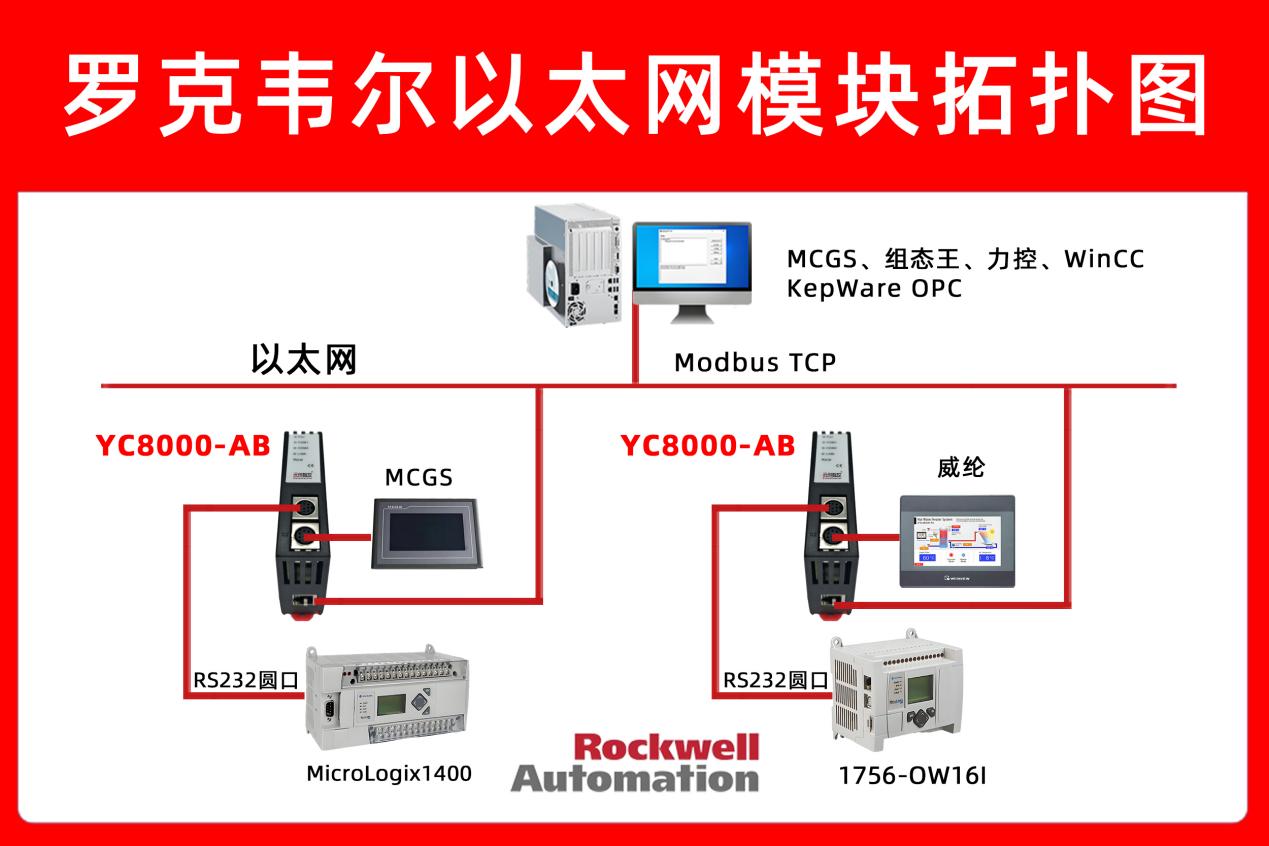

- 硬件拓扑
· 主控 PLC：AB SLC 5/04（1747L542），DH485 接口
· 触摸屏：威纶通触摸屏，用于现场制氢工艺监控、参数设定、安全报警
· 以太网模块：远创智控YC8000AB 工业以太网通讯处理器
· 网络设备：工业防爆交换机，氢能车间安全网段 192.168.20.0/24
· 上位机：生产监控计算机，用于数据归档、安全预警、远程监视

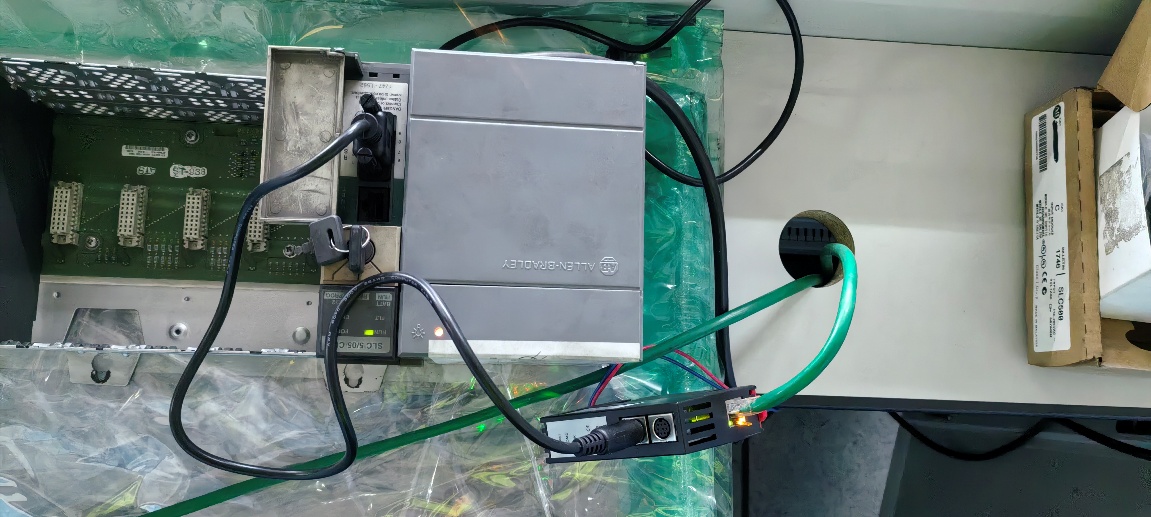

- 接口连接
· YC8000AB 的 DH485 端子接入原有 DH485 总线，站号设为 5，波特率 19.2kbps
· 模块 RJ45 口接入防爆交换机，IP：192.168.20.42，掩码 255.255.255.0
· 威纶触摸屏同网段配置 IP，通过以太网驱动读取模块映射数据
· 数据平台通过 ModbusTCP 采集氢气浓度、储罐压力、电解电流等关键参数
三、YC8000AB 通讯处理器参数配置
-
用 YC Configurator 软件选择 "SLC DH485→EtherNet/IP+ModbusTCP" 模板
-
设置 DH485 站号 5，数据刷新周期 10ms，扫描 N7、F8 数据区
-
配置 EtherNet/IP 实例，映射制氢关键参数到 CIP 地址段
-
配置 ModbusTCP 映射，将 N7:F8 数据映射到 40001 开始保持寄存器
-
下载配置，RUN 灯常亮、COMM 灯闪烁表示通讯正常
四、威纶触摸屏画面组态
-
打开威纶 EasyBuilder Pro，新建氢能监控项目
-
添加以太网驱动，指向 YC8000AB 模块 IP：192.168.20.42
-
建立标签：电解电流、氢气纯度、储罐压力、现场温度、紧急停机、运行状态
-
组态工艺流程画面、实时曲线、报警弹窗、权限管理界面
-
下载至触摸屏，数据刷新 < 200ms，满足安全监控实时性要求
五、生产数据平台对接验证
-
平台通过 ModbusTCP（端口 502）定时读取压力、纯度、流量、状态信息
-
下发设定值、批次号、联锁阈值到 PLC，实现远程调控
-
通讯响应平均 < 10ms，无丢包，满足 1 秒级安全监控要求
-
异常时自动记录事件日志，支持历史查询与报表导出
六、PLC 程序修改
模块对原 PLC 完全透明，仅在梯形图中增加少量数据传送指令，用于标记运行状态与报警标志，无需改动原有控制逻辑，停机时间短、风险极低。
七、经验总结
-
YC8000AB 模块双协议栈，同时支持 EtherNet/IP 与 ModbusTCP，适配威纶屏与数据平台
-
直接接入 DH485 总线，不占用槽位、不影响原系统
-
支持 Web 远程诊断，适配氢能车间防爆、高安全要求
-
低成本、快部署，完美解决老款 SLC500 无以太网、无法数字化升级的痛点
