1. 光通信
1.1 光通信的定义与发展历程
光通信是指以光波作为信息载体，通过光传输介质（通常为光纤）实现数据传递的通信方式。
其基本流程是：发射端将电信号调制为光信号，经光纤传输至接收端后，再将光信号解调还原为电信号。
这一过程类似于通过控制手电筒的明暗变化来编码和传递信息，只是实际系统中所用的光源、调制方式和传输介质远比手电筒复杂精密。
人类利用光传递信息的历史可以追溯到古代的烽火台和旗语，但现代意义上的光通信起步于20世纪60年代。1960年，Theodore Maiman 发明了第一台红宝石激光器，为光通信提供了相干光源的可能。1966年，华裔科学家高锟（Charles Kao）在论文中提出，当玻璃纤维的损耗降低到 20 dB/km 以下时，光纤即可用于长距离通信，这一理论为光纤通信奠定了基础，高锟也因此于2009年获得诺贝尔物理学奖。
理论提出后，工程实现紧随其后。1970年，美国康宁公司（Corning）首次拉制出损耗低于 20 dB/km 的石英光纤，验证了高锟的预言。同年，贝尔实验室和俄罗斯的研究团队分别实现了在室温下连续工作的半导体激光器。这两项突破------低损耗光纤与实用化光源------共同开启了光纤通信的工程化进程。此后的几十年里，光纤损耗持续降低，目前标准单模光纤在 1550 nm 波段的典型损耗已降至约 0.2 dB/km。
20世纪80年代至90年代，光通信经历了从实验室到大规模商用部署的跨越。EDFA（掺铒光纤放大器）的发明使得光信号无需经过光电转换即可在线放大，极大地延伸了传输距离。与此同时，WDM（波分复用）技术将多个不同波长的光信号同时注入一根光纤传输，成倍提升了单根光纤的传输容量。这两项技术的结合奠定了现代长距离光传输网络的基本架构。
从应用场景来看，光通信市场通常划分为电信市场和数通市场两大类。
电信市场面向运营商网络，涵盖长途骨干网、城域网和接入网（如 FTTH 光纤到户），强调长距离、大容量和高可靠性。
数通市场则主要服务于数据中心内部及数据中心之间的互联，随着云计算和人工智能的快速发展，数据中心对带宽的需求急剧增长，推动数通光模块向 400G、800G 乃至更高速率演进。
两类市场在技术路线、产品形态和商业模式上存在显著差异，但底层均依托光纤传输这一共同的物理基础。
| 对比维度 | 电信市场 | 数通市场 |
|---|---|---|
| 典型客户 | 电信运营商 | 云计算 / 互联网企业 |
| 传输距离 | 数十至数千公里 | 数百米至数十公里 |
| 核心诉求 | 长距离、高可靠 | 高带宽、低成本、低功耗 |
| 速率演进 | 100G / 200G / 400G |
400G / 800G / 1.6T |
| 典型场景 | 骨干网、城域网、FTTH |
数据中心内部互联（Intra-DC）、数据中心间互联（DCI） |
从早期的烽火传信到如今承载全球超过95%长途通信流量的光纤网络，光通信在短短几十年内完成了从实验室概念到信息社会基础设施的转变，并且仍在持续演进之中。
1.2 光通信的基本原理
光通信的物理基础建立在光的电磁波特性之上。光本质上是电磁波的一种，光通信所使用的波段集中在近红外区域，而非可见光。这是因为石英光纤在近红外波段具有最低的传输损耗。工程上通常将常用波段划分为 O、E、S、C、L 等窗口，其中 C 波段（1530 ~ 1565 nm）因损耗最低且与 EDFA 增益谱吻合，成为长距离传输的首选窗口；O 波段（1260 ~ 1360 nm）因零色散特性，广泛用于短距离和接入场景。
| 波段名称 | 波长范围（nm） | 典型应用 |
|---|---|---|
O band |
1260 ~ 1360 | 接入网、数据中心短距互联 |
E band |
1360 ~ 1460 | 较少使用（早期光纤水峰损耗高） |
S band |
1460 ~ 1530 | WDM 扩展波段 |
C band |
1530 ~ 1565 | 长途骨干网、DWDM 系统 |
L band |
1565 ~ 1625 | C 波段容量扩展 |
光纤是光通信系统中最核心的传输介质，其工作原理基于全内反射。标准通信光纤由纤芯（Core）和包层（Cladding）两层同心圆柱结构组成，纤芯的折射率略高于包层。当光以足够小的入射角（大于临界角）射入纤芯时，会在纤芯与包层的界面上发生全反射，从而被约束在纤芯中沿轴向传播。根据纤芯直径和传导模式的不同，光纤分为单模光纤（SMF，纤芯直径约 9 μm）和多模光纤（MMF，纤芯直径 50 μm 或 62.5 μm）。单模光纤仅允许基模传输，模间色散极小，适用于长距离场景；多模光纤允许多个模式同时传播，耦合容差大、成本低，多用于数据中心内部短距互联。

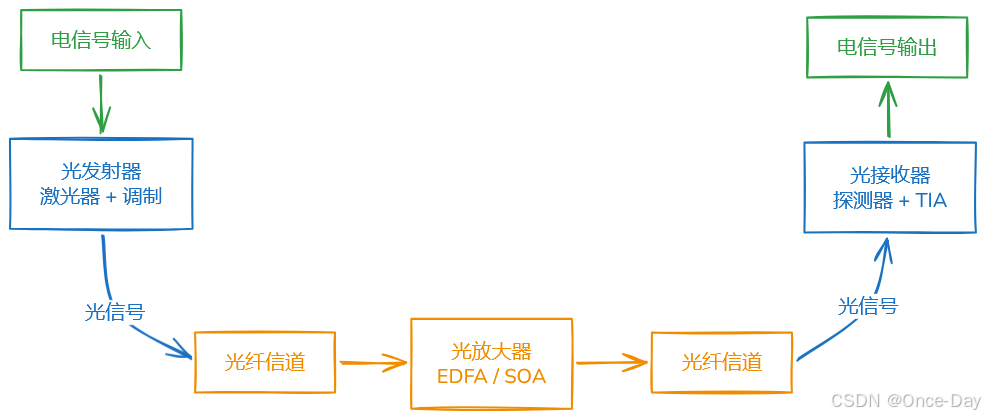

一个完整的光通信系统由三个基本模块构成：光发射器、光纤信道和光接收器。
- 光发射器的核心是激光器（如
DFB、EML、VCSEL等），负责将电信号调制为光信号； - 光纤信道负责传输光信号，在长距离链路中还需配合光放大器（如
EDFA）进行信号中继放大； - 光接收器中的光电探测器（如
PIN或APD）将接收到的光信号转换回电信号，随后由后端电路进行放大、均衡和判决恢复。
调制方式决定了信息如何被编码到光载波上。最基础的方式是开关键控（OOK），即用光的"有"和"无"分别表示数字 1 和 0，结构简单但频谱效率低。随着速率需求的提升，PAM4（四电平脉冲幅度调制）在数据中心场景中得到广泛应用，每个符号携带 2 bit 信息，在相同波特率下将比特率翻倍。对于长距离和超高速率场景，相干调制技术（Coherent）成为主流，通过同时利用光的幅度和相位信息实现 QPSK、16QAM 等高阶调制格式，配合 DSP 进行色散补偿和偏振解复用，可显著提升传输容量和距离。
在光纤传输过程中，信号质量会受到多种物理效应的影响。衰减（Attenuation）是最基本的限制因素，标准单模光纤在 1550 nm 处的衰减系数约为 0.2 dB/km，它决定了无中继传输的最大距离。色散（Dispersion）是另一关键因素，包括色度色散（CD）和偏振模色散（PMD），前者源于不同波长的光在光纤中传播速度不同，会导致脉冲展宽；后者源于光纤双折射效应，在高速系统中不可忽视。此外，当光功率较高时，光纤的非线性效应（如自相位调制 SPM、四波混频 FWM 等）也会引入信号畸变。现代光通信系统通过 DSP 算法、前向纠错编码（FEC）以及优化的光纤设计来综合应对这些传输损伤。
2. 光传输技术
2.1 PDH(准同步数字系列)
在数字通信系统中，传送的信号是数字化的脉冲序列。这些数字信号流在传输设备之间传递时，收发双方的时钟速率必须保持一致，才能保证比特流的正确接收和还原，这一要求即为"同步"。然而在早期的数字传输网络中，各节点设备的时钟由各自的本地振荡器产生，精度虽高但不可能完全相同，节点之间的时钟存在微小偏差。基于这种"接近同步但不完全同步"的现实，PDH（Plesiochronous Digital Hierarchy，准同步数字体系）应运而生，其中 Plesiochronous 一词源自希腊语，意为"接近同步"。
PDH 的基本思路是将模拟语音信号通过 PCM（脉冲编码调制）转换为数字比特流，再按照固定的等级结构逐级复用，形成更高速率的数字信号进行传输。然而，由于历史原因和各地区标准制定的独立性，全球形成了三套互不兼容的 PDH 速率体系：
| 复用等级 | 北美体系（T系列） | 欧洲体系（E系列） | 日本体系（J系列） |
|---|---|---|---|
| 基础速率 | DS1 1.544 Mbit/s（24路） |
E1 2.048 Mbit/s（32路） |
J1 1.544 Mbit/s（24路） |
| 二次群 | DS2 6.312 Mbit/s |
E2 8.448 Mbit/s |
J2 6.312 Mbit/s |
| 三次群 | DS3 44.736 Mbit/s |
E3 34.368 Mbit/s |
J3 32.064 Mbit/s |
| 四次群 | DS4 274.176 Mbit/s |
E4 139.264 Mbit/s |
J4 97.728 Mbit/s |
以应用最广泛的欧洲体系为例，E1 是其基础速率单元。一条 E1 链路将 32 个时隙（每时隙 64 kbit/s）复用为 2.048 Mbit/s 的数字流，其中 30 个时隙承载语音或数据，1 个时隙用于帧同步，1 个时隙用于信令传输。4 条 E1 经过复用形成一条 E2（8.448 Mbit/s），依此类推逐级向上复用至 E4。
PDH 在复用过程中面临的核心问题是各支路信号的时钟并不严格一致。为解决这一问题，PDH 采用了正码速调整（Positive Bit Stuffing）技术：在复用时，将各支路信号的速率统一提升至略高于标称值的公共速率，不足的部分用填充比特（Stuffing Bits）补齐。接收端在解复用时再根据控制信息识别并剔除填充比特，恢复原始信号。这种方式虽然有效解决了时钟差异问题，但也带来了一个严重的结构性缺陷------高次群信号中，低次群支路的位置不再固定，无法直接从高速率信号中提取某一路低速率支路，必须逐级拆分（解复用）到基础速率后才能访问目标支路。
这种"逐级拆分"的特性使 PDH 在网络管理和运维上极为不便。例如，一条 E4（139 Mbit/s）链路中若要提取其中一路 E1（2 Mbit/s），需要经历 E4 → E3 → E2 → E1 三次完整的解复用操作，每次都需要对应的硬件设备，成本高且引入额外时延。此外，三套区域体系互不兼容，使得国际互联互通极为困难。PDH 也缺乏标准化的网络管理开销字节，运维监控能力薄弱。这些固有局限最终推动了业界向统一标准的 SDH/SONET 体系演进，后者通过指针机制和字节交叉复用实现了任意支路的直接上下话，从根本上解决了 PDH 的结构性问题。
2.2 SDH
SDH（Synchronous Digital Hierarchy，同步数字体系）是为克服 PDH 的固有缺陷而提出的新一代数字传输标准，由 ITU-T（国际电信联盟电信标准化部门）于1988年正式发布。在北美，与之对应的标准体系称为 SONET（Synchronous Optical Network，同步光网络），两者在基本原理上一致，主要差异在于基础速率和术语命名。SDH 的核心设计目标是建立一个全球统一的数字传输体系，解决 PDH 时代三大区域标准互不兼容、支路信号无法直接存取以及网络管理能力薄弱等问题。
SDH 与 PDH 最本质的区别在于其同步复用机制。整个 SDH 网络中的各节点设备锁定到一个统一的高精度时钟参考源上，所有信号在同一时钟基准下进行复用和传输。这种同步方式使得高次群信号中各支路的位置可以被精确定位，从而实现任意低速率支路从高速率信号中的直接上下话（Add/Drop），无需像 PDH 那样逐级拆解。SDH 定义了一系列标准化的传输速率等级，基础模块为 STM-1（Synchronous Transport Module Level 1），速率为 155.520 Mbit/s，更高等级通过字节交叉复用方式生成：
| SDH 等级 | 速率 | SONET 对应等级 | 复用关系 |
|---|---|---|---|
STM-1 |
155.520 Mbit/s | OC-3 / STS-3 |
基础模块 |
STM-4 |
622.080 Mbit/s | OC-12 / STS-12 |
4 × STM-1 |
STM-16 |
2488.320 Mbit/s | OC-48 / STS-48 |
16 × STM-1 |
STM-64 |
9953.280 Mbit/s | OC-192 / STS-192 |
64 × STM-1 |
STM-256 |
39813.120 Mbit/s | OC-768 / STS-768 |
256 × STM-1 |
SDH 帧结构是理解其工作原理的关键。以 STM-1 为例，每帧由 270 列 × 9 行的字节矩阵构成，帧周期固定为 125 μs（对应 8 kHz 的采样率）。整个帧可划分为三个区域：段开销（SOH，Section Overhead）位于前 9 列的特定行，用于承载帧定位、误码监测、公务通信和自动保护倒换等运维管理信息；净荷区（Payload）占据其余位置，用于承载业务数据；指针（Pointer）位于第四行，用于指示净荷在帧内的起始位置。
指针机制是 SDH 实现灵活支路调度的核心技术。在实际网络中，尽管各节点锁定到统一时钟源，但由于传输时延和时钟链路抖动等因素，信号之间仍会存在微小的相位偏差。SDH 通过指针值动态标识净荷在帧中的起始位置，当相位发生偏移时，指针值相应调整（正调整或负调整），而无需对整个净荷进行重新排列。这一机制使得 SDH 既保持了同步复用的高效性，又具备了应对实际时钟偏差的弹性。
在网络拓扑层面，SDH 定义了一套标准化的网元设备体系。终端复用器（TM）负责将低速支路信号复用为 STM-N 线路信号；分插复用器（ADM，Add/Drop Multiplexer）是 SDH 网络中最常见的节点设备，可以在不拆解整个高速信号的前提下，从中直接提取或插入指定支路；数字交叉连接设备（DXC）则提供大容量的支路调度和交叉能力，通常部署在网络枢纽节点。这些网元通过环形（Ring）或网状（Mesh）拓扑组网，并利用段开销中的 APS（自动保护倒换）协议实现 50 ms 以内的故障切换，在当时被认为具有电信级的高可靠性。
SDH 自1990年代起在全球电信骨干网和城域网中大规模部署，至今仍有大量在网设备运行。然而随着 IP 业务的爆发式增长，SDH 面向 TDM（时分复用）业务优化的刚性带宽分配模式逐渐显得效率不足。承载 IP 数据包时，SDH 的固定时隙结构会造成大量带宽浪费。这一矛盾推动了后续 MSTP（多业务传送平台）、OTN（光传送网）以及分组化传送技术的发展，SDH 的核心设计理念------同步复用、标准化开销、指针调整------则被 OTN 等后继技术继承和发展。
2.3 MSTP
MSTP（Multi-Service Transport Platform，多业务传送平台）是在传统 SDH 设备基础上演进而来的一类传送网设备，其核心目标是在保留 SDH 成熟的保护倒换和运维管理能力的同时，增强对以太网、ATM 等数据业务的承载效率。MSTP 的出现背景是2000年代初期电信网络面临的一个突出矛盾：一方面，SDH 网络基础设施庞大且运行稳定；另一方面，IP/以太网业务流量快速增长，传统 SDH 刚性的 TDM 时隙分配机制导致承载数据业务时带宽利用率低下。MSTP 正是为缓解这一矛盾而提出的过渡性技术方案。
传统 SDH 承载以太网业务时，需要将可变长度的以太网帧映射到固定速率的 VC（虚容器）通道中。例如一个 100 Mbit/s 的以太网业务需要占用一个 VC-4（约 150 Mbit/s），剩余约 50 Mbit/s 的带宽完全浪费。为解决这一问题，MSTP 引入了三项关键技术：
| 关键技术 | 全称 | 核心功能 |
|---|---|---|
GFP |
Generic Framing Procedure（通用成帧规程） | 将以太网帧、IP 包等可变长数据高效封装到 SDH 净荷中 |
VCAT |
Virtual Concatenation（虚级联） | 将多个不相邻的 VC 通道灵活捆绑，匹配任意带宽需求 |
LCAS |
Link Capacity Adjustment Scheme（链路容量调整方案） | 在不中断业务的情况下动态增减虚级联组的成员数量 |
GFP 取代了早期效率较低的 LAPS 和 PPP/HDLC 封装方式，提供了帧定界和复用的标准化手段，可同时承载多种上层协议。VCAT 允许将若干个 VC-12 或 VC-3、VC-4 灵活组合成一个虚级联组（VCG），其总带宽为各成员带宽之和。例如承载 100 Mbit/s 以太网业务，可使用 VC-12-47v（47 个 VC-12 级联，总带宽约 100 Mbit/s）而非占用整个 VC-4，带宽利用率大幅提升。LCAS 则在 VCAT 的基础上增加了动态调整能力，运营商可根据实际业务需求实时扩容或缩容，且调整过程不影响在线业务。
除了传送层面的增强，MSTP 还在设备内部集成了二层交换功能。部分 MSTP 设备内置以太网交换引擎，支持 VLAN 划分、QoS 调度、STP（生成树协议）等功能，使得单台设备同时具备传送和交换两种能力。这种架构降低了网络节点数量和机房空间占用，在城域接入和汇聚层有较高的实用价值。部分高端 MSTP 设备甚至支持 RPR（弹性分组环）协议，在环网拓扑中实现统计复用和带宽共享，进一步提升了数据业务的承载效率。
从网络部署角度来看，MSTP 在中国电信运营商的城域传送网中得到了大规模应用，尤其在2003年至2010年期间是城域网建设的主力设备形态。华为的 OSN 系列、中兴的 ZXMP 系列、烽火的 CiTRANS 系列均是这一时期的代表性产品。MSTP 的组网模型通常为二层或三层环网结构：接入层采用 STM-1/STM-4 环网收敛企业和基站业务，汇聚层采用 STM-16/STM-64 环网向核心层汇聚流量。
尽管 MSTP 在 SDH 基础上显著增强了数据业务承载能力，但其本质仍然是面向连接的 TDM 传送体系，统计复用能力有限。随着全业务 IP 化的加速推进，以及 PTN（分组传送网）、IP RAN 等原生分组化传送技术的成熟，MSTP 在新建网络中的部署逐步减少。然而 MSTP 作为 SDH 向分组传送演进的重要过渡形态，其"在传统传送架构中融入数据业务处理能力"的设计思路对后续技术发展产生了深远影响。
2.4 OTN
OTN（Optical Transport Network，光传送网）是 ITU-T 在 G.709 等系列标准中定义的新一代传送网技术体系，其设计初衷是为大容量 WDM（波分复用）传输系统提供类似于 SDH 的标准化管理和调度能力。在 OTN 出现之前，WDM 系统虽然能够通过在一根光纤中同时传输多个波长来大幅提升传输容量，但各波长通道缺乏统一的帧结构、开销定义和保护倒换机制，本质上只是一个"透明管道"。运维人员无法对单个波长通道进行独立的性能监测和故障定位。从技术演进逻辑来看，OTN 的核心思想可以概括为 WDM + SDH------以 WDM 的大容量波长复用为传输基础，叠加 SDH 成熟的 OAM（运行管理维护）机制、灵活的业务调度能力和完善的网络保护方案。
OTN 定义了一套层次分明的信号封装结构，从客户信号接入到光纤传输，依次经过多层封装和复用。最内层的 OPU（Optical Channel Payload Unit，光通道净荷单元）负责适配和映射客户信号（如以太网、SDH、FC 等）；ODU（Optical Channel Data Unit，光通道数据单元）在 OPU 基础上增加通道层的开销字节，提供端到端的性能监测、串联连接监测（TCM）和保护倒换功能；OTU（Optical Channel Transport Unit，光通道传送单元）在 ODU 外层再封装段层开销和 FEC（前向纠错编码），用于光纤段的传输和误码校正；最终 OTU 信号调制到特定光波长上，多个波长通过 WDM 合波器复用到同一根光纤中传输。
OTN 的速率等级体系与客户侧业务速率紧密对应。早期定义的标准速率等级如下表所示，从 OTU1 到 OTU4 分别对应 2.5G 到 100G 的线路速率。随着 400G 和 800G 时代的到来，ITU-T 又扩展定义了 OTUCn（FlexO）等灵活速率框架，支持以 100G 为基本粒度的任意倍数扩展。
| OTN 等级 | 线路速率（近似） | 对应客户信号 | FEC 开销 |
|---|---|---|---|
OTU1 |
~2.67 Gbit/s | STM-16 / OC-48 |
RS(255,239) |
OTU2 |
~10.71 Gbit/s | STM-64 / 10GE |
RS(255,239) |
OTU3 |
~43.02 Gbit/s | STM-256 / 40GE |
RS(255,239) |
OTU4 |
~111.81 Gbit/s | 100GE |
GFEC/EFEC |
OTUCn |
n × 100 Gbit/s | 400GE / 800GE 等 |
灵活 FEC |
OTN 对业务的调度能力分为光层调度和电层调度两个维度，这也是其区别于纯 WDM 系统的核心优势所在。光层调度工作在波长级别，通过 ROADM（Reconfigurable Optical Add/Drop Multiplexer，可重构光分插复用器）和 WSS（Wavelength Selective Switch，波长选择开关）等器件，实现波长粒度的上下路和交叉调度。光层调度的优势在于信号无需经过光电转换，时延极低且与信号速率、调制格式无关，适合大颗粒业务的长距离透传。电层调度则在 ODU 层面进行，信号经光电转换后进入电交叉矩阵，可实现 ODU0（1.25G）、ODU1（2.5G）、ODUflex（灵活带宽）等细粒度的业务汇聚、疏导和保护。电层调度的能力类似于 SDH 的交叉连接功能，但调度颗粒和容量均有大幅提升。
OTN 继承并强化了 SDH 的运维管理体系。ODU 层提供多达 6 级的串联连接监测（TCM1 ~ TCM6），使得运营商在跨多个管理域的端到端链路中，可以对各段分别进行独立的性能监测和故障定界，这一能力在多运营商互联场景中尤为重要。OTU 层的 FEC 编码为信号提供了额外的纠错增益（通常 6 ~ 10 dB 左右），显著延长了无中继传输距离。在保护方面，OTN 支持 1+1/1:N 线性保护、共享环网保护以及基于 GMPLS 协议的智能恢复等多种机制，倒换时间可控制在 50 ms 以内。
从部署现状来看，OTN 已成为电信运营商骨干网和城域核心层的主力传送技术。中国三大运营商在骨干网层面已全面部署 OTN 设备，典型的 80 波或 96 波 100G/200G 系统单纤容量可达 8 ~ 19.2 Tbit/s。在城域网层面，OTN 也在向汇聚层甚至接入层下沉，小型化、低成本的 OTN CPE（客户前置设备）开始用于政企专线业务的端到端组网。与此同时，面向数据中心互联（DCI）场景，简化封装的 OTN 方案也在快速发展，与传统电信 OTN 形成互补态势。
2.5 接入网
接入网（Access Network）是通信网络中连接用户终端与核心网络之间的"最后一公里"（Last Mile），在整个网络架构中处于最靠近用户的位置。从网络分层角度来看，完整的电信网络通常划分为核心层、汇聚层和接入层三级结构，接入网覆盖的正是从汇聚节点（通常是运营商的局端机房或综合接入点）到用户驻地设备（CPE）之间的传输区间。接入网的建设成本在整个电信网络投资中占比极高（通常超过 50%），因为它需要面向海量分散的终端用户铺设物理链路，而骨干网和城域网的节点数量相对有限。
接入网技术经历了从铜缆到光纤、从有线到无线的演进历程。早期的接入手段以 xDSL（数字用户线路）技术为代表，利用已有的电话铜缆双绞线传输数字信号。其中 ADSL2+ 可提供下行约 24 Mbit/s 的带宽，VDSL2 在短距离场景下可达 100 Mbit/s 以上。铜缆接入的优势在于可复用已有的电话线基础设施，部署成本低，但带宽受限于传输距离------铜缆的信号衰减随频率和距离急剧增加，通常在 3 ~ 5 km 以上便难以维持较高速率。
| 接入技术 | 传输介质 | 典型下行速率 | 覆盖距离 | 主要应用场景 |
|---|---|---|---|---|
ADSL2+ |
电话铜缆 | ~24 Mbit/s | 3 ~ 5 km | 早期家庭宽带 |
VDSL2 |
电话铜缆 | ~100 Mbit/s | < 1 km | 光铜混合接入（FTTB） |
EPON |
光纤 | 1.25 Gbit/s | ≤ 20 km | 家庭 / 企业宽带 |
GPON |
光纤 | 2.5 Gbit/s 下行 / 1.25 Gbit/s 上行 | ≤ 20 km | 家庭 / 企业宽带（主流） |
10G-PON |
光纤 | 10 Gbit/s | ≤ 20 km | 千兆宽带演进 |
50G-PON |
光纤 | 50 Gbit/s | ≤ 20 km | 下一代万兆宽带 |
5G NR |
无线（毫米波/Sub-6G） | 1 ~ 20 Gbit/s | 0.1 ~ 10 km | 移动接入 / 固定无线接入 |
光纤接入是当前有线接入网的主流方向，其中 PON（Passive Optical Network，无源光网络）技术体系占据核心地位。PON 的架构由局端的 OLT（Optical Line Terminal）、中间的无源光分路器（Splitter）和用户侧的 ONU/ONT（Optical Network Unit / Terminal）三部分组成。OLT 到 ONU 之间不包含任何有源设备，完全依靠无源光分路器将一根光纤的信号分配给多个用户（典型分光比为 1:32 或 1:64），这使得外线网络无需供电、维护成本极低。
PON 系统在下行方向采用广播方式------OLT 将所有用户的数据以 TDM 形式封装在同一信号流中向下发送，每个 ONU 根据标识提取属于自己的数据，丢弃其余部分。上行方向则采用 TDMA（时分多址）机制，OLT 为每个 ONU 分配特定的发送时隙，各 ONU 在各自时隙内突发发送数据，避免信号碰撞。当前国内运营商大规模部署的主要是 GPON（基于 ITU-T G.984 标准），下行速率 2.488 Gbit/s，上行 1.244 Gbit/s，可满足百兆到千兆级家庭宽带需求。随着 4K/8K 视频、云 VR 和智能家居等高带宽应用的普及，10G-PON（含 XG-PON 和 XGS-PON）已进入规模部署阶段，50G-PON（ITU-T G.9804 系列）则作为下一代演进方向正在标准化和试点中。
根据光纤延伸到用户侧的深度不同，光纤接入又细分为多种部署模式：FTTH（Fiber To The Home，光纤到户）将光纤直接铺设到每个住户，是带宽潜力最大的方案；FTTB（Fiber To The Building，光纤到楼）将光纤延伸到楼宇配线间，最后几十米通过铜缆或网线入户；FTTC（Fiber To The Curb，光纤到路边）则将光纤终止于路边机柜，适用于低密度区域。中国在 FTTH 部署方面处于全球领先地位，截至近年光纤到户端口数已超过 10 亿，FTTH 覆盖率在主要经济体中名列前茅。
在无线接入方面，4G LTE 和 5G NR 构成了移动用户接入网络的主体。5G 的 eMBB（增强移动宽带）场景下，Sub-6 GHz 频段可提供数百 Mbit/s 到 1 Gbit/s 以上的接入速率，毫米波频段理论峰值更可达 10 ~ 20 Gbit/s。此外，FWA（Fixed Wireless Access，固定无线接入）利用 5G 或专用无线技术为光纤难以覆盖的偏远地区提供宽带服务，在部分国家和地区已成为 FTTH 的有效补充方案。从整体趋势来看，接入网正朝着更高带宽、更低时延、有线无线深度融合的方向持续演进。
2.6 FTTH
FTTH（Fiber To The Home，光纤到户）是指将光纤传输链路从运营商局端一直延伸到用户住宅或商业楼宇内部的宽带接入方式。与早期基于电话铜缆的 ADSL、基于同轴电缆的 HFC（混合光纤同轴）等接入技术相比，FTTH 全程采用光纤作为传输介质，彻底消除了铜缆段的带宽瓶颈和电磁干扰问题。光纤的传输损耗极低（单模光纤在 1310 nm 波长下约 0.35 dB/km，1550 nm 波长下约 0.2 dB/km），且可用带宽远超铜缆数个数量级，为未来数十年的带宽演进预留了充足空间。当前国内运营商新建住宅小区已基本实现 FTTH 全覆盖，配合 GPON/10G-PON 设备可为每户提供千兆乃至万兆级接入能力。
FTTH 的组网架构根据光纤分配方式的不同，主要分为点到点（P2P）和点到多点（P2MP）两种模式，二者在成本、性能和适用场景方面存在显著差异。
| 对比维度 | P2P（点到点） | P2MP（PON，点到多点） |
|---|---|---|
| 光纤使用 | 每用户独占一根光纤到局端 | 多用户共享主干光纤，经分光器分支 |
| 典型分光比 | 不涉及 | 1:32 / 1:64 / 1:128 |
| 带宽独占性 | 独享全部带宽，无竞争 | 共享下行带宽，上行 TDMA 调度 |
| 光纤资源消耗 | 高（每户一芯到局端） | 低（多户复用一芯主干） |
| 局端设备端口 | 每用户占用一个光口 | 一个 PON 口服务多个用户 |
| 部署成本 | 较高 | 较低（约为 P2P 的 1/3 ~ 1/2） |
| 典型应用 | 政企专线、VIP 用户 | 普通家庭宽带（占比超 90%） |
P2P 模式下，每个用户终端通过一根独立光纤直接连接到局端交换设备（通常是以太网交换机的光口），链路中不存在共享和复用环节。这种架构的优势是带宽完全独享、时延最低、安全隔离性最好，且后期扩容只需升级两端的光模块即可。但其代价是光纤芯数需求量大，局端设备端口密度要求高，综合建设成本远高于共享方案，因此主要用于对带宽和 SLA（服务等级协议）有严格要求的政企专线客户。
P2MP 模式即 PON（无源光网络）架构，是当前 FTTH 的绝对主流方案。在这一架构中，局端 OLT 的一个 PON 口通过一根主干光纤连接到无源分光器（Splitter），分光器将光信号按功率均分到多个分支端口，每个分支端口再通过入户光纤连接到用户侧的 ONT。整条链路中分光器是唯一的关键无源器件，不需要供电和主动维护，这极大降低了外线网络的运维复杂度和故障率。
主干光纤
单芯
分支光纤
分支光纤
分支光纤
...
OLT PON 口
无源分光器
1:N Splitter
ONT 用户1
ONT 用户2
ONT 用户3
ONT 用户N
分光器（Splitter）是 PON 系统中实现光功率分配的核心无源器件，其结构通常为 1:N 或 2:N（N 为 2、4、8、16、32、64 等）。分光器的工作原理是将输入光功率近似均匀地分配到各输出端口，因此分光比越大，每个输出端口分得的光功率越小，插入损耗也越大。理论上，1:N 均匀分光器的最小插入损耗可用以下公式估算：
KaTeX parse error: Can't use function '' in math mode at position 2: ̲IL_{min} = 10 \...
例如 1:2 分光器理论最小损耗约 3.01 dB，1:32 约 15.05 dB，1:64 约 18.06 dB。实际产品还需叠加器件本身的附加损耗（通常 0.5 ~ 1.5 dB），因此 1:32 分光器的实测插入损耗一般在 16 ~ 17 dB 左右，1:64 则在 19 ~ 21 dB 范围内。分光器损耗是 PON 系统光功率预算中最主要的损耗来源，它直接决定了 OLT 到 ONT 之间的最大传输距离和可支持的最大分光比。
分光器在物理特性上是双向对称的，即从公共端（A 端）到任一分支端（B 端）的衰减与从该分支端反向传输到公共端的衰减基本一致。这一特性对于 TDM PON 系统至关重要------下行方向 OLT 发出的广播信号经分光器到达各 ONT，上行方向各 ONT 发出的突发信号经同一分光器汇聚回 OLT，两个方向经历的分光损耗相同，简化了光功率预算的计算。在实际工程部署中，分光器可以安装在光交箱、楼道分纤箱等多种位置，部分场景还会采用两级分光（如 1:4 + 1:8 级联实现 1:32），以适应不同的小区布线结构和用户密度分布。
2.7 PON
PON（Passive Optical Network，无源光网络）是 FTTH 接入网中最核心的技术体系，其名称中的"无源"是指从局端 OLT 到用户侧 ONT 之间的光分配网络（ODN，Optical Distribution Network）中不包含任何需要供电的有源设备，仅由光纤和无源分光器组成。这一架构特征带来了极低的外线维护成本和极高的网络可靠性------无源器件不存在电子元件老化、散热故障等问题，室外部分的平均无故障时间远优于有源接入方案。PON 系统的整体架构由三个核心组成部分构成：局端设备 OLT、中间的无源分光器 Splitter，以及用户侧设备 ONU/ONT。
OLT（Optical Line Terminal，光线路终端）部署在运营商的中心机房或综合接入点，是整个 PON 系统的控制核心。OLT 向上通过 GE/10GE 等接口连接城域汇聚网络，向下通过 PON 口连接光分配网络。一台 OLT 通常配备多块业务板卡，每块板卡提供若干个 PON 口，每个 PON 口可服务 32 ~ 128 个用户终端。OLT 的核心功能包括：下行数据的广播调度、上行带宽的动态分配（DBA，Dynamic Bandwidth Allocation）、用户认证与注册、OAM 管理以及与上层 BRAS/SR 设备的业务对接。
ONT（Optical Network Terminal，光网络终端）或 ONU（Optical Network Unit，光网络单元）安装在用户侧，负责完成光电信号转换并向用户提供以太网、POTS（电话）、Wi-Fi 等业务接口。在 FTTH 场景下通常称为 ONT，设备直接部署在用户家中；在 FTTB/FTTC 场景下则称为 ONU，设备部署在楼道或路边机柜中，再通过铜缆或网线延伸到用户终端。当前家庭网关型 ONT 已高度集成化，单台设备通常同时具备 PON 上行、4 口 GE 交换、双频 Wi-Fi 6、POTS 电话和 USB 等多种接口能力。
局端机房
主干光纤
分支光纤
分支光纤
分支光纤
主干光纤
分支光纤
分支光纤
BRAS / SR
OLT
光线路终端
1:32 分光器
ONT 用户1
ETH + Wi-Fi + POTS
ONT 用户2
ONT 用户N
1:64 分光器
ONT 用户...
ONT 用户...
PON 的数据传输机制在上行和下行方向采用不同的复用策略。下行方向（OLT → ONT）采用广播机制：OLT 将所有用户的数据封装在同一连续比特流中，经分光器功率分配后到达每个 ONT。每个下行数据帧或数据包中携带目的 ONU-ID（或 GEM Port ID 等标识），各 ONT 接收到全部下行信号后，通过比对标识来判断数据是否属于自身------匹配则接收处理，不匹配则直接丢弃。为防止用户侧窃听其他用户的下行数据，PON 系统通常启用 AES-128 加密机制对下行净荷进行逐用户加密，每个 ONT 仅持有自己的解密密钥。
上行方向（ONT → OLT）采用 TDMA（时分多址接入）机制。由于多个 ONT 共享同一根光纤的上行通道，若各 ONT 同时发送数据将导致光信号在分光器处叠加碰撞而不可辨识。因此 OLT 需要精确地为每个 ONT 分配上行发送时隙，各 ONT 严格在自己的时隙窗口内突发发送光信号，时隙之间留有保护间隔（Guard Time）以吸收传输距离差异带来的时延偏差。OLT 在 ONT 首次注册时会执行 Ranging（测距）过程，精确测量每个 ONT 到 OLT 的往返时延，并据此为各 ONT 设置均衡延迟补偿值，确保所有 ONT 的上行信号在到达 OLT 时严格对齐到各自的时隙边界。
ONT3 ONT2 ONT1 OLT ONT3 ONT2 ONT1 OLT 下行广播（TDM） 上行调度（TDMA） 发送带宽授权 BWmap Guard Time Guard Time 下行帧[ONU-ID=1 数据] 下行帧[ONU-ID=2 数据] 下行帧[ONU-ID=3 数据] 时隙1 突发上行数据 时隙2 突发上行数据 时隙3 突发上行数据
上行带宽分配是 PON 系统的关键调度机制。OLT 通过 DBA（Dynamic Bandwidth Allocation，动态带宽分配）算法，根据各 ONT 上报的缓存队列深度（即待发送数据量）和预设的 SLA 策略，动态计算每个 ONT 在下一个分配周期内可使用的时隙长度。DBA 相比固定带宽分配（SBA）显著提升了上行带宽利用率------空闲用户的时隙可被动态分配给繁忙用户。在波长规划方面，PON 系统使用 WDM 技术实现上下行信号在同一根光纤中的双向传输：下行通常使用 1490 nm（数据）和 1550 nm（视频叠加）波长，上行使用 1310 nm 波长，三者互不干扰。
PON 技术经历了多代演进，从早期的 APON/BPON 到 EPON/GPON，再到当前的 10G-PON 和未来的 50G-PON。EPON（基于 IEEE 802.3ah）和 GPON（基于 ITU-T G.984）是最大规模部署的两代技术，GPON 凭借更高的下行速率（2.488 Gbit/s vs 1.25 Gbit/s）、更精细的 QoS 调度和更高的传输效率（GEM 封装效率优于 EPON 的以太网帧封装），在全球范围内逐步成为主流选择。中国市场目前以 GPON 和 10G-PON（XG-PON/XGS-PON）为主体，50G-PON 标准化工作正在 ITU-T 推进中，预计将在未来数年内进入商用部署阶段。
3. 总结
光通信技术体系围绕"光信号的产生、调制、传输、交换与接收"这一完整链路展开，各环节的技术选择共同决定了通信系统的带宽、距离、功耗和成本特性。从物理层器件来看，激光器（DFB、EML、VCSEL）负责将电信号转换为光信号，光纤作为传输介质利用全反射和低损耗窗口实现高效承载，光电探测器（PIN、APD）在接收端完成光电转换。波分复用（WDM）技术通过多波长并行传输成倍扩展单纤容量，而相干检测技术则利用幅度、相位、偏振等多维调制将单波长信道速率推升至 400G 乃至 800G 以上。
从系统集成层面来看，光模块是连接交换芯片与光纤网络的关键节点。当前主流的可插拔光模块（QSFP-DD、OSFP）已演进至 800G 规格，1.6T 产品正在导入，其内部集成了激光器、调制器、驱动芯片（DSP）和跨阻放大器等完整的收发电路。随着交换芯片带宽向 51.2T / 102.4T 持续增长，可插拔方案在功耗和前面板密度上逐渐逼近物理极限，CPO（共封装光学）通过将光引擎与交换芯片共封装来缩短电互联路径、降低 SerDes 功耗，被视为下一代高密度交换平台的核心封装方案。
在网络架构层面，OCS（全光电路交换）提供了突破电交换功耗墙的技术路径。OCS 在光域直接完成信号路径切换，功耗与数据速率解耦，特别适合承载 AI 训练集群中大规模、长持续的通信流量。结合 CPO 的板级光电集成和 OCS 的数据中心级全光交换，光通信技术正在从单纯的点对点传输链路向覆盖"芯片→板卡→机柜→数据中心"全层级的光互联体系演进。
数据中心级
板卡/机柜级
芯片级
mm 级电互联
光纤引出
光纤互联
SMF / MMF
全光路径交换
跨集群互联
交换芯片 + CPO 光引擎
可插拔光模块
800G / 1.6T
OCS 全光电路交换
远端集群
从技术演进趋势来看，光通信领域呈现出几个清晰的发展方向：单通道速率从 100G 向 200G（200G/lane）持续提升，驱动 PAM4 调制向更高波特率演进；硅光子技术使光学器件与 CMOS 工艺兼容，为大规模集成和降本提供了基础；CPO 和 LPO（线性直驱光模块）等新型光电集成方案正在重塑光模块的产品形态和产业链分工；WDM 从 C 波段向 C+L 乃至更宽频段扩展，单纤容量持续攀升。光通信不再仅是"长距离传输"的代名词，而是正在全面渗透到计算基础设施的每一个互联层级，成为支撑 AI 算力网络的核心基础设施。
