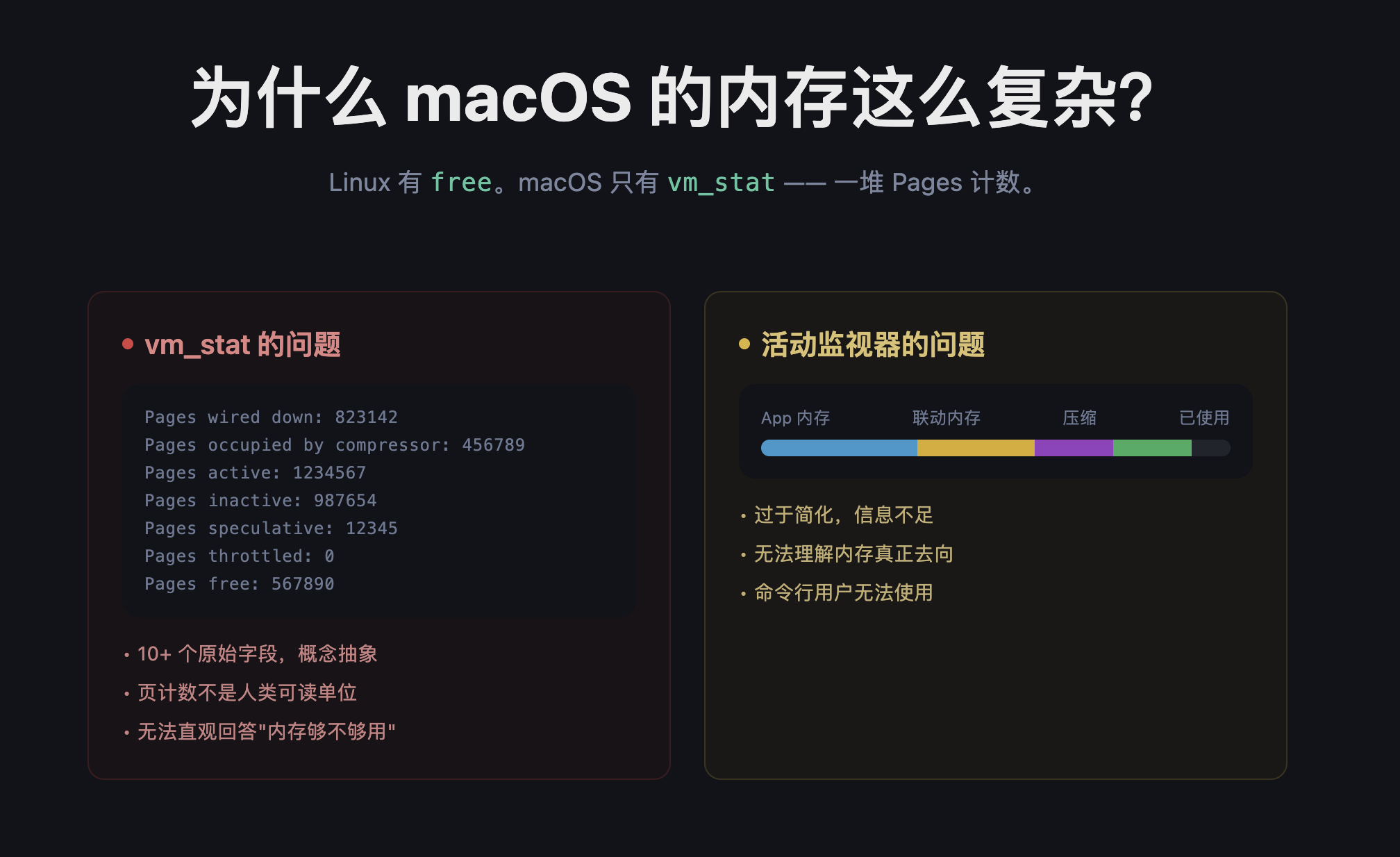

为什么 macOS 的内存这么复杂？

如果你用过 Linux 的 free 命令再看 macOS 的 vm_stat，会感到困惑------为什么 macOS 的内存统计如此混乱？wired、active、inactive、speculative、throttled、purgeable、occupied......这些术语让人头大。

根本原因在于 macOS 采用了复杂的内存压缩和分层缓存机制。

Linux 采用简单的 Swap（交换到磁盘）策略，而 macOS 为了兼顾性能和 SSD 寿命，引入了内存压缩器（Memory Compressor）------将不活跃的内存页压缩后保留在内存中，而非直接写入磁盘。

核心洞察：x-cmd 的恒等式模型

首先声明：这不是 macOS 官方文档中的模型，而是 x-cmd 团队原创的内存理解框架。

面对 macOS 复杂的内存统计，我们整理出了一个简洁的恒等式：

复制代码

app + purgeable + cache = active + inactive + spec

这个等式的深刻含义：

Detail 层（左） ：从用途角度理解内存------应用数据、可清除缓存、文件缓存
vm_stat 层（右） ：从状态角度理解内存------活跃页、不活跃页、预读页

为什么这个恒等式很重要？

它建立了两种视角之间的数学映射关系。用户可以在 Detail 层理解"我的内存被用来做什么"（应用、缓存、可回收），同时知道这些内存对应于 vm_stat 层的哪些物理状态。

这个模型的价值：

避免信息过载：从 vm_stat 的 10+ 个字段简化到 6 个概念
保留核心 insight：哪些内存是用户数据、哪些可回收、哪些是系统保留
可验证性：虽然存在 1-2% 的统计误差，但恒等式基本成立，证明模型是可靠的

Detail 层与 vm_stat 层：内存的双重表示

x free 的设计核心是双层表示：

复制代码

Detail 层（概念抽象）：wired  compressed  app  purgeable  cache  available
                           ↓         ↓      ↓        ↓       ↓         ↓
vm_stat 层（物理计数）：wired   occupied    -        -       -   spec+throt+free

Detail 层：面向用户的概念视图

这一层回答**"内存被用来做什么"**：

字段	含义	UI 隐喻
wired	内核保留内存（Pages wired down）	🔴 红色 - 完全锁定，不可回收
compressed	已压缩的数据	🔴 红色 - 已占用，虽压缩但仍锁定
app	应用工作集	🔴 红色 - 活跃使用的应用内存
purgeable	可清除缓存	🟢 绿色 + 下划线 - 可回收标记
cache	文件缓存	🟢 绿色 + 下划线 - 可回收标记
available	立即可分配	🟢 绿色 - 真正的"空闲"

颜色设计的含义：

🔴 红色 = 当前正在占用：表示这部分内存当前被系统或应用使用
🟢 绿色 = 空闲或大概率可回收 ：purgeable、cache、available 以及 vm_stat 层的 free/spec/throt
下划线 = 求和关系 ：purgeable + cache + app = active + inactive

关于 app 颜色的说明：

虽然理论上部分 app 内存（inactive）可以被压缩或 swap，但由于我们无法准确区分 active/inactive app（估算误差可能导致不等于 total），为了保守起见，app 被标记为红色，不计入 reusable 。只有明确可回收的 purgeable 和 cache 才计入 reusable。

vm_stat 层：原始计数器视图

这一层展示底层 vm_stat 命令的原始计数器：

字段	对应 Pages	说明
wired	Pages wired down	同 Detail 层
compressed	Pages occupied by compressor	压缩器占用的物理页
active	Pages active	最近活跃的匿名页
inactive	Pages inactive	不活跃但未被压缩的页
free	Pages free	完全空闲
spec	Pages speculative	预分配页
throt	Pages throttled	节流页（后台应用限制）

Detail 层字段详解

字段	计算公式	详细说明
hardware	`hw.memsize - hw.memsize_usable`	硬件保留内存。被固件、GPU、EFI 等硬件永久占用的内存，操作系统无法管理或使用。在 128GiB 内存的 Mac 上，通常保留约 1.8-1.9 GiB
wired	`Pages wired down`	内核保留内存。包含内核代码、驱动、关键数据结构以及被 `mlock()` 锁定的用户内存。这部分内存不能被交换或压缩。系统内存压力时，wired 是唯一完全不可回收的部分
compressed	`Pages occupied by compressor`	已压缩数据占用。被内存压缩器压缩后占用的物理页。虽压缩但仍处于占用状态，不能用于其他用途
app	`Anonymous pages - Pages purgeable`	应用工作集。应用实际使用的匿名内存（不包括可清除部分）。标记为红色因为无法准确区分可回收部分
purgeable	`Pages purgeable`	可清除缓存。应用标记的可清除内存，系统内存压力时可被清除或换出。属于可回收内存
cache	`File-backed pages`	文件缓存。从文件映射的内存页，可被回收以释放内存。属于可回收内存
available	`Pages free + Pages throttled`	立即可分配。真正的空闲内存（不包含 speculative）。这是系统可立即分配给新请求的内存

为什么 Detail 层的 purgeable/cache 在 vm_stat 层没有直接对应？

因为它们散布在 active/inactive 中------macOS 的可清除内存是一种标记，而非独立的页类型。vm_stat 看到的是物理页状态，而 purgeable 是一种逻辑属性。

恒等式：数据一致性的数学表达

复制代码

total ≈ wired + compressed + app + purgeable + cache + available
available = free + spec + throt
app + purgeable + cache = active + inactive  (Detail 层求和 = vm_stat 层求和)

最后一行就是 x free 中下划线标记的深意：通过视觉对齐和数学恒等式，建立 Detail 层和 vm_stat 层之间的映射关系。

设计哲学：为什么选择这些概念？

1. 定位：中间层设计

x free 的定位是：比图形界面（活动监视器）更专业，比 vm_stat 更易懂。

工具	特点	问题
活动监视器	过于简化，只显示 App/联动/压缩/已使用	信息不足，无法理解内存去向
vm_stat	过于底层，全是 Pages 计数	难以理解，概念抽象
x free	中间层，既专业又可理解	✅ 平衡专业性与可读性

2. 命名以 vm_stat 为锚点

命名原则：直接使用 vm_stat 术语，避免引入不必要的新概念。

x free 字段	来源	为什么不创造新术语？
`wired`	`Pages wired down`	直接使用，用户可对照 vm_stat
`compressed`	`Pages occupied by compressor`	直接使用，清晰明确
`free`	`Pages free`	直接使用，与系统一致
`spec`	`Pages speculative`	缩写但可识别

刻意避免的术语：

不引入 Linux 的 buff/cache、shared 等概念（避免跨平台混淆）
不创造脱离 vm_stat 的全新术语体系（保持可对照性）

3. Detail 层引入有限易懂概念

在 vm_stat 基础上，仅引入 3 个新概念：

新概念	含义	引入原因
reusable	可回收内存（purgeable + cache + available）	避免与 vm_stat 的 `free` 和 Detail 的 `available` 混淆
app	应用工作集（Anonymous - purgeable）	比 `anonymous` 更直观，避免 Linux `anon` 概念
cache	文件缓存（File-backed pages）	直观易懂，虽与 Linux 类似但实现不同

为什么不引入更多概念？

每增加一个概念就增加认知负担
目标是在"完整理解"和"易于理解"之间找到平衡点

4. 恒等式（约等）的价值

问题：为什么允许 1-2% 的误差，而不是精确相等？

答案：

物理现实：vm_stat 不是原子快照，各计数器采集有时间差
内核动态：采集期间内核可能在分配/回收内存
模型价值 ：尽管有约等，但恒等式帮助用户建立完整的内存概念模型

app + purgeable + cache ≈ active + inactive + spec

这个约等式通过下划线视觉提示 ，让用户理解：同一物理内存，在不同抽象层有不同表示。

设计取舍：

精确性 vs 可理解性：选择后者
完整性 vs 简洁性：通过分层（Mem/Detail/vm_stat）实现两者兼顾

设计原则总结

复制代码

┌─────────────────────────────────────────────────────────┐
│  x free 设计原则                                         │
├─────────────────────────────────────────────────────────┤
│  1. 中间层定位：专业 < x free < 底层                     │
│  2. 命名锚定：直接使用 vm_stat 术语                      │
│  3. 有限概念：仅引入 3 个必要新概念                      │
│  4. 约等有价值：建立概念模型比精确更重要                 │
│  5. 视觉隐喻：颜色 + 下划线 = 信息密度最大化             │
└─────────────────────────────────────────────────────────┘

设计演进：从 Identity 验证失败到 Hardware 列的诞生

这不是误差，而是一个设计故事的缩影。

在 x free 早期版本中，我们依赖一个核心恒等式验证数据正确性：

复制代码

app + purgeable + cache = active + inactive

在 32GiB 的 Mac 上，这个等式看起来"基本成立"------误差只有几百 MiB，在可接受范围内，我们认为是统计时序差异或内核动态分配导致的。

但当我们把代码部署到 128GiB 的 Mac 上时，问题暴露无遗：

vm_stat 所有计数器加起来只有 ~126GiB
少了整整 1.9GiB（不是几百 MiB！）
如果这是统计误差，那比例高达 1.5%，完全不可接受

排查过程：

怀疑计算错误：检查 AWK 脚本，确认没有溢出或舍入问题
怀疑 vm_stat 遗漏 ：对比 vm_stat 和 sysctl hw.memsize，发现后者确实是 128GiB
关键发现 ：sysctl hw.memsize_usable 返回 126.1GiB
真相大白 ：hw.memsize - hw.memsize_usable = 1.9GiB，这正是缺失的部分

什么是 Hardware 保留内存？

复制代码

hw.memsize          : 128.0 GiB  (硬件总内存)
hw.memsize_usable   : 126.1 GiB  (操作系统可用内存)
hardware 保留      :   1.9 GiB  (固件/GPU/EFI 占用)

这部分内存去哪了？

固件代码：EFI/UEFI 启动时加载的固件保留区域
GPU 显存映射：集成显卡或独立显卡预留的内存映射区域
系统管理区域：Apple Silicon 的 Secure Enclave 等安全区域
内存对齐损耗：大页内存管理的对齐开销

为什么 32GiB 机器上不明显？

32GiB 机器保留约 0.8GiB（2.5%）
128GiB 机器保留约 1.9GiB（1.5%）
绝对值差异大（0.8 vs 1.9），但比例相近
在 32GiB 上 0.8GiB 容易被当作"内核开销"忽略

设计决策：增加 hardware 列

这个发现促使我们在 UI 中增加了 hardware 列：

颜色：暗淡红色（Dim Red）------表示"永久占用，OS 无法管理"
位置：最左列------表示"从 total 中首先扣除"
目的：解释为什么 vm_stat 看不到全部内存

这就是 x free 的设计哲学：不是掩盖复杂性，而是清晰地展示复杂性。

wired：特殊的内核内存

wired 内存的特殊性：

类型	可 swap	可 compressed	说明
wired	❌ NO	❌ NO	内核锁定，完全不可回收
compressed	❌ NO	✅ 已压缩	已在内存中压缩
app	⚠️ 部分可以	✅ 部分可以	inactive 部分可回收，但无法准确区分
purgeable	✅ 可以	✅ 可以	随时可被清除
cache	✅ 可以	✅ 可以	文件缓存
available	N/A	N/A	本来就是空闲的

颜色说明 ：红色仅表示"当前正在占用"，不代表完全不可回收。但 wired 确实是唯一完全不可回收的，而 app 由于无法准确估算可回收部分，保守起见标记为红色且不计入 reusable。

UI 设计的哲学

x free 的界面设计遵循**"认知分层"**原则：

首行 Mem/Swap：最高概览，回答"内存够不够用"
Detail 层：概念抽象，回答"内存被用来做什么"
vm_stat 层：原始细节，回答"底层究竟怎么统计的"

缩进和空行的意义：

2列缩进：将内容从行首"推入"，视觉上形成统一的阅读区块
空行分隔：在 -c 重复模式下，每次输出之间有足够的视觉间隙

下划线（underline）而非反色（reverse video）：

反色过于突兀，会抢夺注意力
下划线温和地提示"这是一个有数学关系的分组"

从 vm_stat 到 Detail：信息重编码

原始 vm_stat 输出：

复制代码

Pages wired down: 823142
Pages occupied by compressor: 456789
Pages active: 1234567
Pages inactive: 987654
Pages speculative: 12345
Pages throttled: 0
Pages free: 567890

经过 x free 重编码后：

复制代码

wired  compressed  app       purgeable  cache   available
3.2 Gi  10.4 Gi     10.7 Gi   341 Mi     5.5 Gi  837.5 Mi

重编码的价值：

从"页计数"到"人类可读单位"
从"原始状态"到"概念用途"
从"孤立数字"到"颜色编码的系统"

这就是 x free 的设计哲学：让复杂的 macOS 内存模型变得可理解、可推理、可决策。
