汽车免拆诊断案例 | 2015 款奔驰 E260L 车发动机无法起动

故障现象

一辆2015款奔驰E260L车,搭载274920发动机,累计行驶里程约为17万km。车主反映,发动机无法起动。

故障诊断

接车后试车,接通点火开关,组合仪表上多个故障灯长亮;起动发动机,起动机不工作。用故障检测仪检测,发现多个控制模块中均存储有与发动机控制模块、变速器控制模块及转向柱控制模块等存在通信故障(信息缺失)的故障代码,且中央网关模块中存储有多个底盘控制器区域网络(CAN E)总线存在通信故障(总线关闭、对搭铁短路及对正极短路)的故障代码,由此推断该车CAN E总线通信瘫痪。

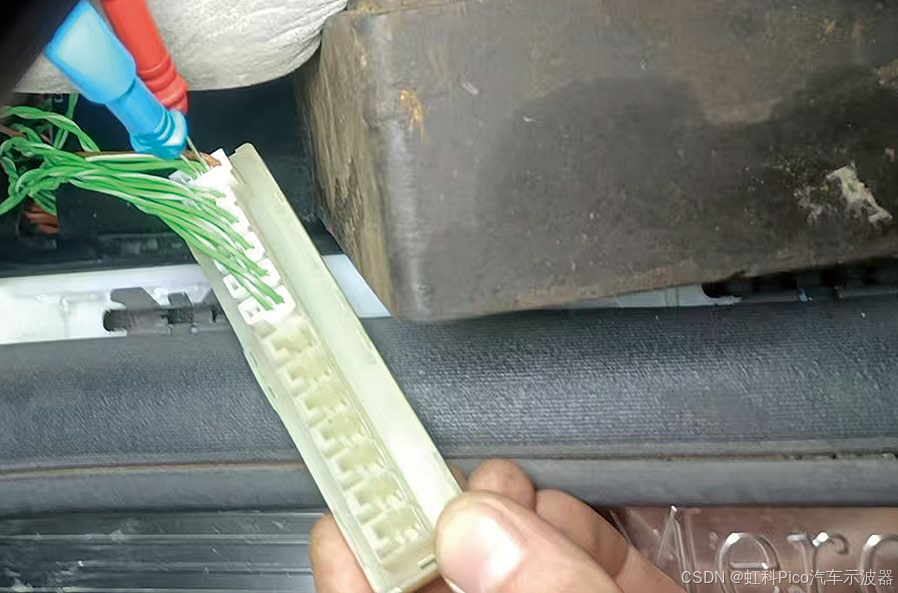

在左前门槛处找到CAN E总线电位分配器X30/30(图1),上面共有7个导线连接器,编号依次为1号~7号,其中有3根导线的为导线连接器1。

图1 CAN E总线电位分配器X30/30

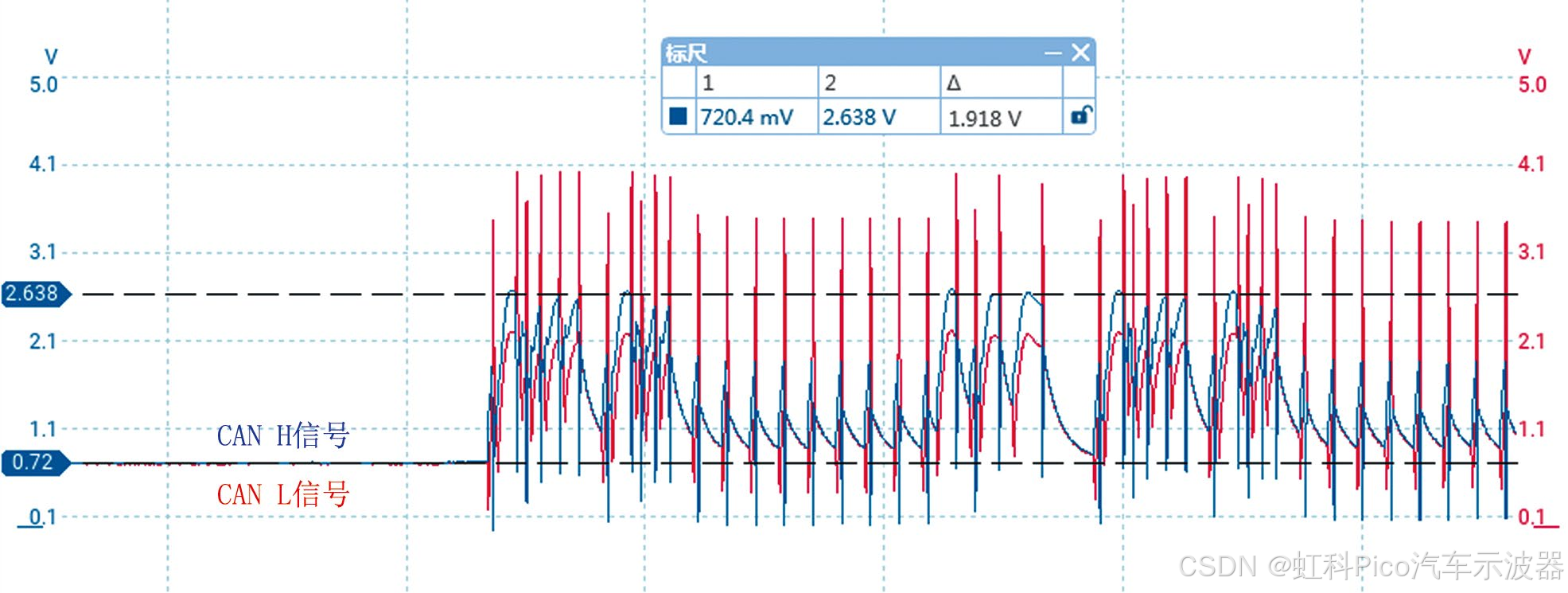

用虹科Pico汽车示波器从导线连接器1处测量CAN E总线信号波形(图2),发现信号波形杂乱,CAN H信号与CAN L信号基本重合,隐性电压约为0.7 V,过低(正常约为2.5 V),由此怀疑CAN L和CAN H电路对搭铁短路(带电阻)。

图2 故障时的CAN E总线信号波形

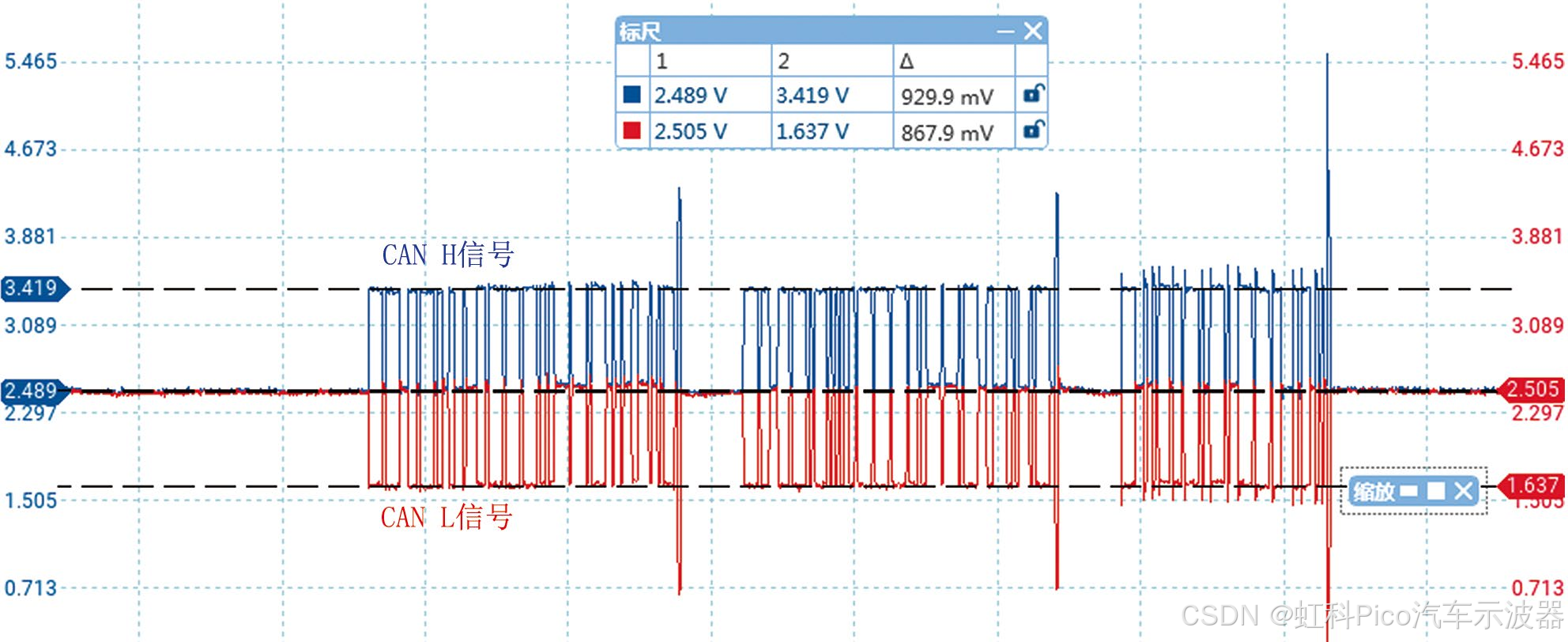

依次脱开2号~7号导线连接器,当脱开导线连接器7时,CAN E总线信号波形恢复正常(图3),CAN H信号和CAN L信号镜像对称,CAN H信号和CAN L信号的隐性电压均约为2.5 V,CAN H信号的显性电压约为3.4 V,CAN L信号的显性电压约为1.6 V。

图3 脱开导线连接器7后的CAN E总线信号波形

查看电路得知,导线连接器7连接至防碰撞辅助装置控制模块(A90)。在前保险杠上找到A90,检查发现从A90中倒出很多水,说明A90内部进水。

故障排除

更换A90后反复试车,发动机起动、运转均正常,故障排除。

****案例作者:****杨刘克,现自营德系通维修中心,从事德系车专修近 13 年,擅长机械及电路故障排查 ,熟练掌握示波器诊断技术,且具有丰富的 NVH 诊断经验。

案例刊于:《汽车维护与修理》杂志 2025·07 上半月刊
