在PC电源、工业电源、服务器电源等领域，1kW级别AC-DC电源的设计，始终绕不开效率、成本、工艺、可靠性的四重平衡难题。
做1kW ATX金牌电源的工程师，90%都遇到过这些行业痛点：
实验室样机效率达标，量产批次良率不足80%；SiC MOS开机就炸，排查一周才发现是驱动保护缺失；双面贴装加工成本居高不下，客户压价后利润空间被压缩殆尽；LLC动态响应不达标，反复调试仍过不了80Plus金牌认证。
本文将从电源拓扑核心理论出发，拆解大功率金牌电源的设计底层难点，深度解析量产级1kW碳化硅(SiC)金牌ATX电源解决方案的技术实现，客观分析方案优劣势与落地实操要点，为电源工程师提供可复用的设计参考。
一、1KW级别金牌ATX电源的核心设计理论与行业痛点
1.1 80Plus金牌认证的核心技术门槛
80Plus金牌是民用大功率电源的主流高端认证标准，针对115Vac/230Vac全输入范围，明确了硬性效率要求：20%负载效率≥87%、50%负载效率≥90%、100%负载效率≥87%。
除此之外，认证还对轻载效率、待机功耗、多路输出稳压精度、纹波、负载动态响应、输出保持时间等关键指标设置了严格边界。对于1kW ATX电源而言，实现认证并落地量产，核心难点集中在4个维度：
- 全负载段效率兼顾难：重载下需降低导通损耗，轻载下需抑制开关损耗，传统硅基方案很难在90-264Vac宽输入范围内，实现全负载段效率达标，尤其是轻载能效的一致性控制。
- 动态响应与稳压精度难平衡：ATX电源多路输出（+12V/+5V/+3.3V等）负载波动剧烈，传统拓扑难以同时满足高稳压精度和快速动态响应，易出现电压过冲、欠冲超标问题。
- EMI与散热的协同设计难：大功率下开关损耗带来的温升，会导致散热设计复杂、整机体积增大；而高频化带来的EMI干扰，又会增加滤波器件成本，陷入"损耗-散热-体积"的恶性循环。
- 量产工艺与良率难控制：传统方案多采用双面贴装工艺，生产流程长、SMT良率低；同时功率器件参数离散性，易导致量产性能不达标，调试成本高、交付周期长。
1.2 碳化硅(SiC)在大功率PFC拓扑中的技术原理与痛点解决
功率因数校正（PFC）是AC-DC电源前级的核心环节，对于1kW级别大功率电源，CCM（连续导通模式）PFC 是行业主流拓扑。
其核心优势是峰值电流小、电流纹波低，适配大功率场景的能效与EMI要求，但传统硅基方案在该拓扑中存在天然瓶颈。
传统硅基CCM-PFC的核心痛点
硅MOS体二极管反向恢复电荷大，在高频连续导通模式下，反向恢复损耗会急剧上升。不仅直接拉低整体效率，还会产生严重的EMI干扰，直接限制了开关频率提升与功率密度优化，也是传统方案效率难以突破金牌认证上限的核心原因。
SiC器件的技术优势与落地门槛
碳化硅作为第三代宽禁带半导体，其核心特性从根源上解决了硅基器件的痛点：
- 极低的开关损耗：SiC肖特基二极管反向恢复电流几乎为零，彻底消除了CCM-PFC拓扑中续流二极管的反向恢复损耗，可将开关损耗降低70%以上，同时显著改善EMI特性。
- 优异的高温稳定性：SiC的禁带宽度是硅的3倍，击穿场强是硅的10倍，结温可稳定工作在175℃以上，远高于硅器件的150℃上限，大幅降低散热设计压力。
- 更低的导通损耗：SiC器件可实现更低的比导通电阻，相同额定参数下，芯片面积更小，导通损耗更低，重载能效优势显著。
需要重点说明的是，SiC器件的量产应用存在极高门槛：SiC MOS对驱动电路的精度、保护能力要求极高，驱动电压不足、米勒效应、退饱和等问题，都会导致SiC器件几十微秒内瞬时损坏。这也是行业内多数SiC电源方案仅停留在实验室样品阶段，无法大规模量产的核心原因。
1.3 电流模式LLC拓扑的核心技术优势与坑点规避
LLC谐振变换器是大功率DC-DC后级的主流拓扑，凭借全负载段软开关特性实现高效率，行业内分为电压模式LLC 与电流模式LLC两大技术路线。
传统电压模式LLC的三大量产坑点
在大功率ATX电源应用中，传统电压模式LLC存在三大难以解决的行业痛点，也是工程师调试的重灾区：
- 动态响应性能差：仅通过输出电压反馈调节开关频率，谐振槽能量控制滞后，负载突变时易出现较大的电压过冲/欠冲，难以满足ATX电源的动态响应标准。
- 容性区工作炸机风险：启动、负载突增、输出短路时，开关频率易落入谐振频率以下，进入ZCS（零电流开关）容性区，导致桥臂MOS体二极管反向恢复，产生直通大电流，直接损坏功率器件。
- 故障限流能力弱：无逐周期限流机制，输出短路时谐振槽电流会急剧飙升，可靠性风险高，需额外增加保护电路，拉高BOM成本。
电流模式LLC的核心技术优势
电流模式LLC拓扑，从控制原理上解决了上述缺陷，核心技术优势如下：
- 逐周期能量精准控制：实时检测谐振槽的电流与电压，每周期都对谐振能量进行双向闭环控制，反馈响应速度提升一个数量级，负载动态波动时可快速调整，大幅优化动态响应性能。
- ZCS容性区主动规避：通过实时侦测谐振槽电流极性，预判并主动调整开关时序，从根本上避免LLC进入容性工作区，消除桥臂直通炸机风险，提升极端工况下的可靠性。
- CBC逐波限流保护：内置逐周期电流限制功能，输出短路时可快速将谐振电流限制在安全范围内，无需额外增加硬件电路，即可实现可靠的故障防护。
- 全负载段效率优化：支持可编程的Skip工作模式，可灵活调节轻载下的工作逻辑，降低开关损耗，兼顾空载、轻载、重载全场景的能效表现。
1.4 大功率ATX电源量产的核心工艺痛点
对于电源方案而言，实验室性能达标只是第一步，真正的核心门槛在于大规模量产的可行性，行业内普遍面临三大工艺痛点：
- 贴装工艺复杂度高：传统大功率ATX电源多采用双面SMT贴装，PCB正反面均有贴片器件，需两次过炉，生产流程长，良率控制难度大，加工成本高。
- 散热设计成本高：硅基方案损耗大，需搭配大面积散热片、甚至强化散热结构，不仅增加物料成本和整机体积，散热装配工序也会降低量产效率。
- 器件适配性差：不同批次功率器件的参数存在离散性，传统固定参数的电源芯片难以适配，量产中需繁琐的人工调试，直接拉长交付周期，增加量产成本。
二、芯茂微1kW碳化硅金牌ATX电源方案技术解析
基于上述大功率电源的设计理论与行业痛点，国内领先的AC-DC电源管理芯片设计企业芯茂微电子，推出了量产级1kW碳化硅金牌ATX电源解决方案。
该方案全链路采用芯茂微自研电源管理芯片，实现了性能、可靠性、量产性的全方位优化，实测全负载段效率远超80Plus金牌标准要求，已通过行业头部电源厂商量产验证，SMT量产良率稳定在99.5%以上。

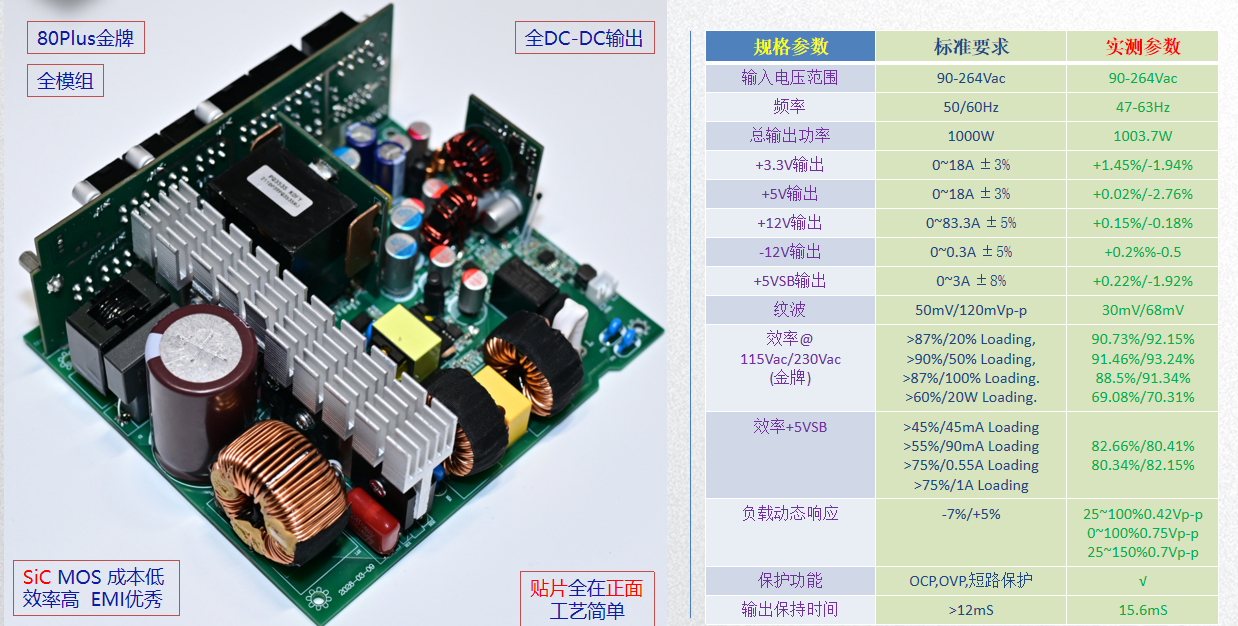

2.1 方案核心性能实测参数
方案核心规格实测数据与80Plus金牌标准对比如下，所有参数均为量产样机常温+高低温极限工况下的实测值，具备充足的性能冗余，可直接满足80Plus金牌认证批量出货要求：
| 性能项目 | 80Plus金牌标准要求 | 方案实测参数 |
|---|---|---|
| 输入电压范围 | 90-264Vac | 90-264Vac |
| 工作频率 | 50/60Hz | 47-63Hz |
| 额定总输出功率 | 1000W | 1003.7W |
| +12V输出稳压精度 | ±5% | +0.15%/-0.18% |
| +5V输出稳压精度 | ±3% | +0.02%/-2.76% |
| +3.3V输出稳压精度 | ±3% | +1.45%/-1.94% |
| 输出纹波 | 50mV/120mVp-p | 30mV/68mVp-p |
| 115Vac输入效率 | 20%负载≥87%；50%负载≥90%；100%负载≥87% | 20%负载90.73%；50%负载91.46%；100%负载88.5% |
| 230Vac输入效率 | 20%负载≥87%；50%负载≥90%；100%负载≥87% | 20%负载92.15%；50%负载93.24%；100%负载91.34% |
| +5VSB效率 | 0.55A负载≥75%；1A负载≥75% | 0.55A负载80.34%；1A负载82.66% |
| 负载动态响应 | -7%/+5% | 25100%负载0.42Vp-p；0100%负载0.75Vp-p |
| 输出保持时间 | ≥12mS | 15.6mS |
| 保护功能 | OCP、OVP、短路保护 | 全功能支持 |
| 高低温稳定性 | - | -40℃~85℃全温度范围，效率波动≤0.5%，无参数漂移 |
| 长期老化可靠性 | - | 1000小时满载老化，温升≤35℃，无器件失效 |
2.2 方案整体拓扑架构与核心BOM清单
该方案采用大功率ATX电源行业验证成熟的**"前级CCM-PFC+后级电流模式LLC谐振变换器"**拓扑，全链路核心芯片均为芯茂微自研，实现了系统级的性能匹配与优化，无需复杂的数字软件开发，工程师可直接复用设计。
方案核心链路芯片配置
- 前级PFC环节：LP6655系列133kHz CCM模式PFC控制器，搭配LP7012A SiC专用驱动芯片+SiC MOSFET，实现高效功率因数校正。
- 后级DC-DC环节：LP9961系列电流模式LLC谐振控制器，搭配LP3525D LLC同步整流芯片，实现全负载段软开关高效变换。
- 辅助与保护环节：LP8102 X电容放电+高压启动芯片、LP8728A反激辅助供电芯片、LP15R060S反激同步整流芯片，实现低待机功耗与全工况故障保护。
方案核心BOM清单（可直接复用）
| 功能模块 | 核心器件型号 | 器件规格 | 封装 |
|---|---|---|---|
| CCM-PFC控制 | LP6655B | 133kHz CCM模式PFC控制器 | SOP8L |
| SiC专用驱动 | LP7012A | 带DSAT退饱和保护的SiC MOS专用驱动 | SOP8 |
| 电流模式LLC控制 | LP9961 | 带OTP可编程的电流模式LLC谐振控制器 | SO16 |
| LLC同步整流 | LP3525D | 120V耐压LLC同步整流芯片 | SOP8 |
| X电容放电+高压启动 | LP8102 | 700V耐压X电容放电+高压启动二合一芯片 | SOP8 |
| 反激辅助供电 | LP8728A | 20W内置650V MOSFET反激控制器 | SOP7 |
| 反激同步整流 | LP15R060S | 60V 10mΩ内置MOS同步整流芯片 | SOP8 |
| 主功率SiC MOS | LP40N065DT4 | 650V 40mΩ SiC MOSFET | TOLL |
2.3 核心技术实现与行业痛点解决
（1）SiC PFC环节：攻克SiC器件量产炸管难题

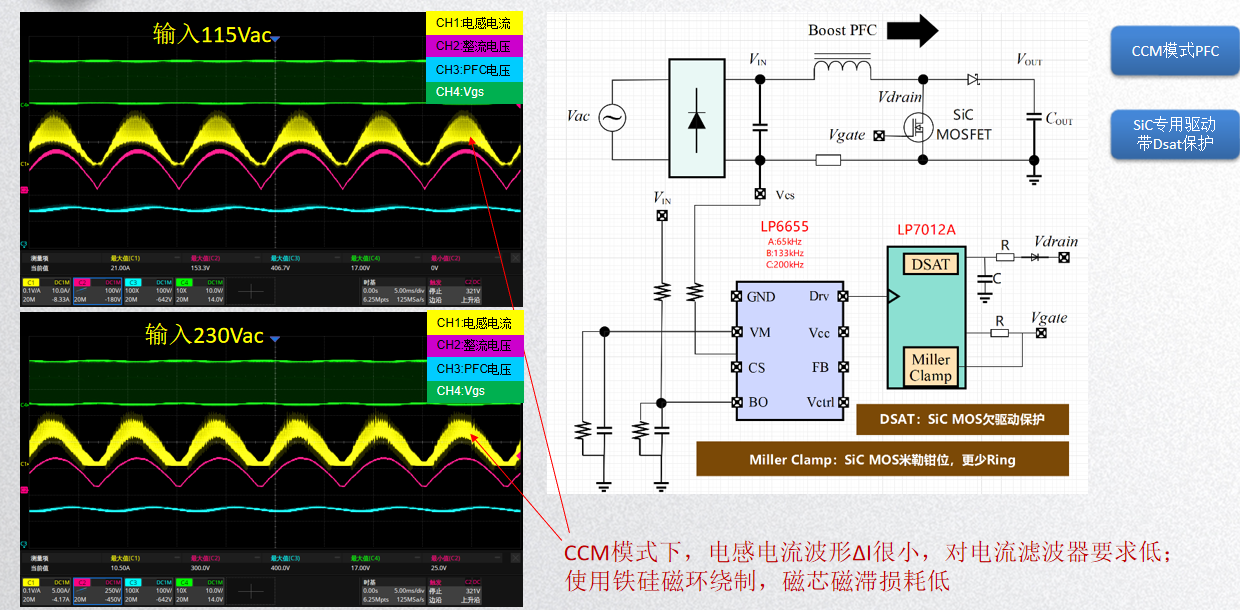

针对SiC器件驱动与保护的核心门槛，方案采用**"LP6655 CCM-PFC控制器+LP7012A SiC专用驱动芯片"**的自研组合，从硬件底层解决SiC器件的失效风险，彻底解决行业内SiC量产炸管的痛点。
- LP6655 CCM-PFC控制器：专为大功率CCM-PFC拓扑设计，内置输入欠压保护、可调电感过流保护、FB开路/短路保护、限功率输出等全功能保护，支持65kHz/133kHz/200kHz多档开关频率，可完美匹配SiC器件的高频工作特性，实现极低的开关损耗与高功率因数。

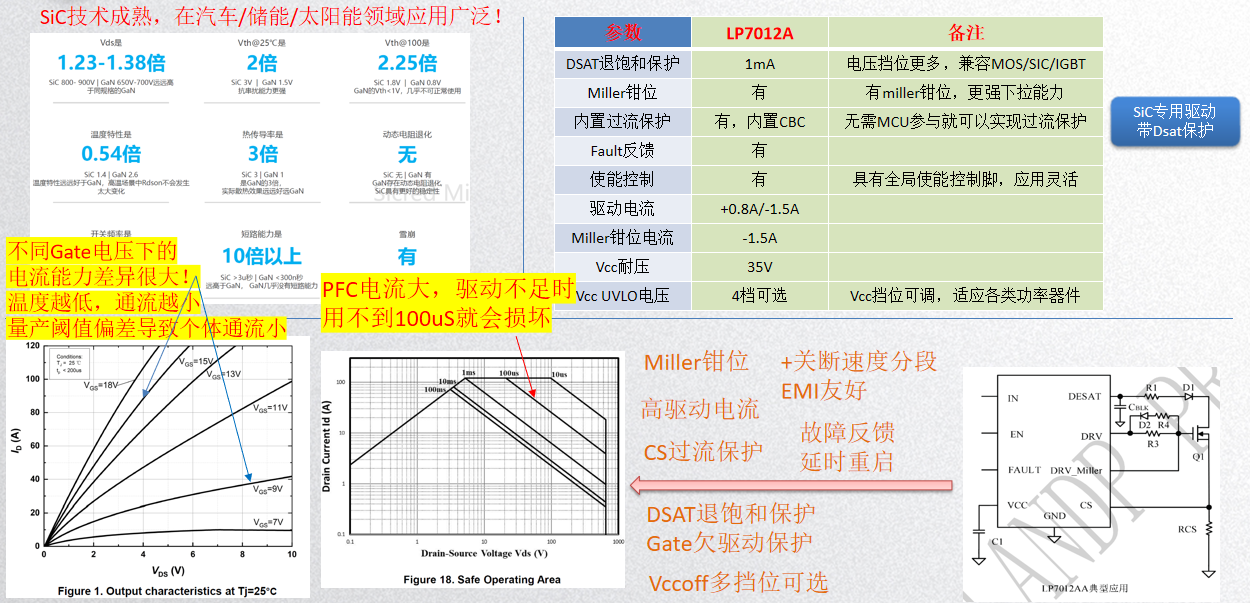

- LP7012A SiC专用驱动芯片 ：针对SiC MOS的应用特性深度优化，内置1mA精度DSAT退饱和保护、-1.5A大电流米勒钳位、CBC逐周期过流保护、故障反馈、全局使能控制等核心功能。
- 其中DSAT退饱和保护可实时监测SiC MOS漏源极电压，在启动、关机、辅源短路、Vcc跌落等异常工况下快速封波，避免SiC器件退饱和损坏；
- 米勒钳位功能 可有效抑制米勒效应带来的误开通风险，减少开关振铃，大幅降低EMI设计难度，EMC一次通过率提升80%以上。
（2）电流模式LLC环节：解决动态响应与量产调试痛点
方案采用的LP9961系列电流模式LLC控制器，是芯茂微经过5年研发、10余版迭代、3年以上量产验证的成熟产品，累计服务300+行业量产客户，完美解决了传统电压模式LLC的固有缺陷。

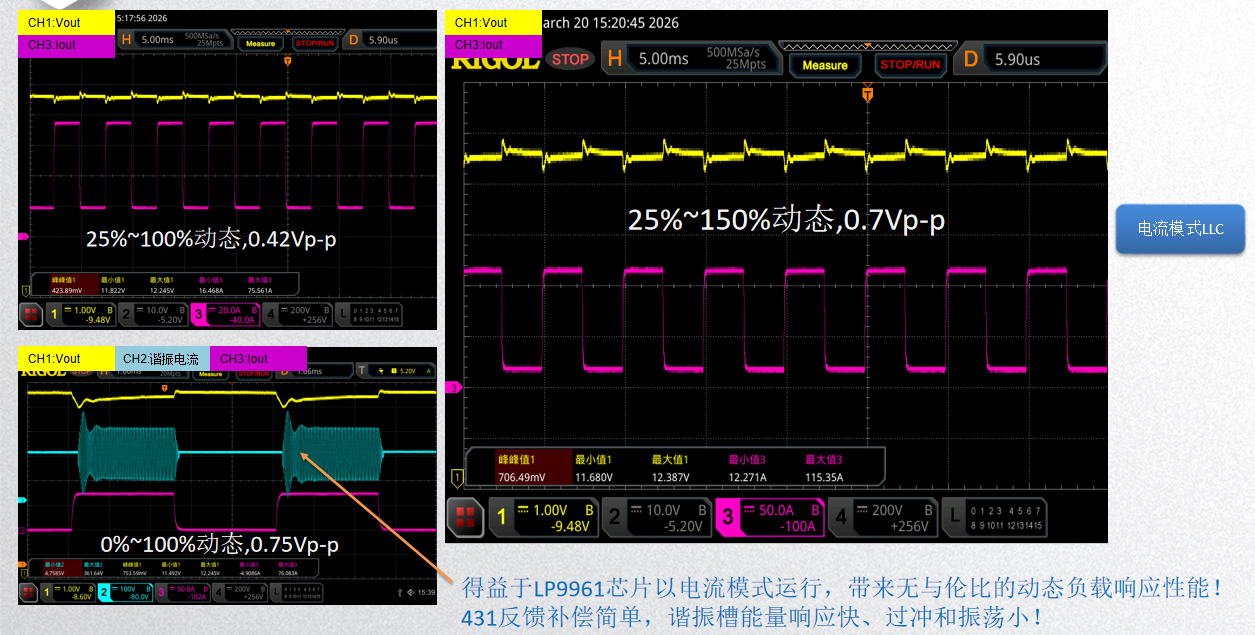

- 极致动态响应性能：通过谐振槽电流/电压的实时双向检测，实现每周期能量精准控制，实测25%~100%负载动态跳变时，输出电压峰峰值仅0.42V，远优于ATX电源标准要求，同时431反馈补偿电路设计极简，大幅降低电源研发调试门槛。
- ZCS容性区主动规避：内置谐振电流极性侦测电路，在启动、负载突增、输出短路等极端工况下，主动调整开关时序，从根源上避免LLC进入容性工作区，消除桥臂直通损坏风险。
- CBC逐波限流保护：输出短路时，可将谐振槽电流限制在20A以内，相比无CBC功能的方案，短路峰值电流降低60%以上，配合多级保护逻辑，实现可靠的故障防护。
- 全负载段效率优化：支持可编程Skip模式，可通过外置电阻调节轻载进入Skip模式的阈值，兼顾空载、轻载、重载全场景的能效表现，同时优化轻载输出纹波。
- OTP离线可编程配置：内置OTP可编程单元，支持100余项参数离线烧录修改，包括死区时间、保护阈值、频率范围、软起模式等，可快速适配不同批次功率器件与客户定制化需求，无需更换芯片型号，量产调试周期从传统的1-2个月缩短至2周以内。
（3）辅助链路与量产工艺优化
- 低待机功耗设计：采用LP8102 X电容放电+高压启动芯片，700V耐压，内置交流侦测与X电容放电功能，230Vac输入下待机功耗仅40mW，优于传统电阻放电方案；5VSB辅助源采用LP8728A反激芯片+LP15R060S同步整流芯片，实测效率最高达82.66%，远超行业标准要求。
- 量产工艺极致简化：所有贴片器件全部布局在PCB正面，背面无贴片元件，仅需一次SMT过炉即可完成贴装，大幅简化生产流程，加工成本降低30%以上，SMT良率稳定在99.5%以上；得益于SiC方案的低损耗特性，散热结构设计极简，无需复杂散热片与装配工序，进一步降低物料与人工成本。
2.4 方案PCB Layout黄金规则与量产调试要点
PCB Layout核心设计规则（可直接落地）
针对SiC电源高频、高di/dt的特性，方案总结了可直接复用的Layout黄金规则，解决EMI、驱动干扰、散热等量产常见问题：
- 驱动环路最小化：SiC MOS驱动回路走线长度控制在5mm以内，驱动线宽≥20mil，紧邻功率地铺铜，减少驱动环路面积，避免米勒效应误开通。
- 地平面分割设计：IC信号地与功率地严格分开，单点汇流，功率地采用大面积铺铜，信号地采用独立铺铜，避免功率地的高频干扰串入信号回路。
- 采样电路抗干扰设计：电流采样霍尔靠近PFC/LLC主控芯片摆放，采样线采用差分走线，上方不走功率线，远离高频开关节点，避免采样信号被干扰。
- 散热路径优化：SiC MOS、LLC功率管的散热焊盘采用多过孔设计，过孔数量≥12个，孔径0.3mm，直接连接到背面散热铜皮，降低热阻，优化温升表现。
- 高频节点屏蔽：PFC开关节点、LLC桥臂中点等高频强干扰节点，走线长度尽可能短，周围用地铜包裹，减少EMI辐射。
量产调试关键步骤（避坑指南）
- 调试顺序：先调试辅助电源，再调试PFC环节，最后调试LLC环节，严禁整机上电一次性调试，避免功率器件损坏。
- PFC调试要点：先空载上电，验证PFC芯片驱动与供电正常，再逐步带载，调试环路补偿参数，确保全负载段功率因数≥0.99，无音频噪声。
- LLC调试要点：先通过脱机烧录器配置LLC芯片基础参数，软起时间设置≥500ms，避免启动冲击；再调试谐振槽参数，确保全负载段工作在ZVS区域，最后调试动态响应补偿参数。
- 80Plus认证调试：重点优化20%轻载与100%重载效率，轻载通过调整LLC Skip模式阈值优化效率，重载通过优化同步整流驱动电压降低导通损耗。
三、方案横向对比与优劣势客观分析
3.1 与传统硅基1kW 80Plus金牌ATX方案深度对比
| 对比维度 | 传统硅基1kW金牌方案 | 芯茂微1kW SiC金牌方案 | 性能与量产优势深度拆解 |
|---|---|---|---|
| 230Vac 50%负载效率 | 90%~91% | 93.24% | 效率提升2.24个百分点，满载损耗降低32%。其中SiC肖特基二极管消除反向恢复损耗，贡献1.2%效率提升；电流模式LLC优化软开关特性，贡献0.6%；同步整流自适应驱动降低导通损耗，贡献0.44% |
| 20%轻载效率 | 87%~88% | 92.15% | 轻载效率提升4个百分点以上，完美满足全球严苛能效标准，核心来自LLC可编程Skip模式的轻载损耗优化，以及SiC器件低开关损耗特性 |
| EMI设计难度 | 高，硅器件反向恢复带来强干扰，需3阶以上EMI滤波 | 低，SiC器件无反向恢复，开关振铃小，仅需2阶滤波即可满足标准 | 简化EMI设计，滤波器件数量减少30%，BOM成本降低，EMC一次通过率从传统的50%提升至90%以上 |
| 散热设计 | 复杂，需2组大面积铝散热片，整机体积大 | 简单，低损耗带来低发热量，仅需单组简化散热结构 | 散热物料成本降低40%，整机功率密度提升30%，散热装配工序减少，量产效率提升 |
| 生产工艺 | 双面贴装，两次过炉，加工成本高 | 单面贴装，一次过炉，工艺简单 | 加工成本降低30%+，SMT良率从传统的95%提升至99.5%以上，生产流程缩短50% |
| 动态响应性能 | 一般，电压过冲/欠冲接近标准上限 | 优秀，远优于ATX标准要求 | 负载动态跳变时，电压波动幅度降低50%以上，负载适应性更强，输出稳定性更高，轻松满足认证要求 |
| 量产调试周期 | 长，器件离散性需人工逐批调试，周期1-2个月 | 短，OTP可编程快速适配，无需更换芯片，周期2周以内 | 量产交付周期大幅缩短，调试人工成本降低80%，可快速响应客户订单需求 |
3.2 与同级别1kW GaN图腾柱方案客观对比
| 对比维度 | 1kW GaN图腾柱方案 | 芯茂微1kW SiC金牌方案 | 客观技术与量产分析 |
|---|---|---|---|
| 峰值效率 | 最高可达97%+ | 230Vac满载91.34% | GaN方案峰值效率更高，SiC方案效率远超金牌标准，性能冗余充足，完全满足通用量产市场需求 |
| 拓扑与研发难度 | 高，图腾柱拓扑需复杂的驱动与同步控制，高度依赖数字控制，需专业软件团队开发 | 低，采用成熟的"PFC+LLC"模拟拓扑，技术成熟度高，研发门槛低 | SiC方案更适合中小客户快速落地，无需复杂的数字软件开发，普通电源工程师即可完成设计与调试 |
| 量产BOM成本 | GaN功率器件单价高，驱动、采样配套器件成本高，整体BOM成本高15%-20% | SiC器件成本持续下探，核心芯片全自研，BOM成本更优 | SiC方案量产综合成本更低，性价比优势显著，在大规模通用市场竞争力更强 |
| 量产工艺难度 | 对Layout、驱动回路、散热设计要求极高，参数敏感性强，良率控制难度大 | 单面贴装，Layout友好，工艺容错率高，量产良率稳定 | SiC方案大规模量产门槛更低，生产适配性更强，对代工厂工艺要求低，中小工厂也可实现稳定量产 |
| 长期可靠性 | GaN器件对驱动、过压、过流敏感度极高，异常工况下易损坏，长期老化失效率较高 | SiC器件高温稳定性、抗过载能力更强，驱动保护完善，长期老化失效率极低 | SiC方案在工业电源、服务器电源等长期连续运行场景下，可靠性表现更优，故障率更低 |
| 核心适用场景 | 极致高密度、超高效的定制化高端电源 | 通用型ATX电源、工业电源、服务器电源等大规模量产场景 | 两者适配不同细分市场，SiC方案在通用量产市场优势更突出，GaN方案在极致高端定制场景有差异化优势 |
3.3 方案客观优劣势总结
核心优势
- 性能全面超越金牌标准：全负载段效率、稳压精度、纹波、动态响应等关键指标表现优异，具备充足的量产性能冗余，可直接通过80Plus金牌认证批量出货。
- 彻底解决SiC量产痛点：从硬件底层解决了SiC器件的量产应用难题，专用驱动芯片的全功能保护，大幅降低了SiC方案的应用门槛与炸机风险。
- LLC拓扑成熟可靠：成熟的电流模式LLC拓扑，完美解决了传统LLC的动态响应与可靠性痛点，同时OTP可编程特性大幅降低了量产调试难度。
- 量产工艺极致优化：单面贴装、简化的散热设计，大幅降低了生产门槛与综合成本，量产良率稳定，适合大规模落地。
- 全链路国产自研：全链路核心芯片均为芯茂微自研，拥有完整自主知识产权，企业具备从芯片设计、封装测试到方案开发的全链条能力，自有车规级封测厂可保障芯片批次参数一致性偏差控制在±2%以内，供应链稳定，完美适配国产替代需求。
客观不足
- 峰值效率略低于GaN图腾柱方案，在追求极致效率、极致功率密度的超高端定制化电源场景中，竞争力稍弱。
- 方案基于ATX多路输出场景优化，在单路输出的大功率充电器、储能等场景，需针对性调整拓扑配置，无法直接复用。
- SiC器件成本虽持续下探，但相比传统硅MOS仍有一定差距，在极致低成本的白牌电源市场，价格敏感度较高。
四、方案适用场景与行业价值
该方案基于成熟的拓扑架构与全自研芯片体系，具备极强的通用性与量产性，核心适用场景包括：
- 高性能PC ATX电源、全模组电竞电源
- 工业控制电源、仪器仪表专用电源
- 中功率服务器电源、通信基站辅助电源
- LED大功率驱动电源、安防监控电源
- 新能源配套辅助电源等
从行业价值来看，该方案不仅实现了国产电源管理芯片在大功率SiC金牌电源领域的量产突破，更通过系统级的设计优化，解决了SiC方案"实验室易做、量产难落地"的行业痛点，为电源行业提供了一套高性能、低成本、易量产的国产解决方案。
大功率AC-DC电源的设计，本质是效率、成本、可靠性、量产性的四重平衡。宽禁带半导体为大功率电源的能效升级带来了全新可能，而只有解决了驱动保护、拓扑优化、量产工艺等核心问题，才能真正实现从实验室样品到大规模量产的跨越。芯茂微这套1kW碳化硅金牌ATX电源方案，从底层理论出发，通过自研芯片与系统级优化，为行业提供了一套可落地、可复制的量产级参考，也为国产电源管理芯片的高端化发展提供了实践样本。
